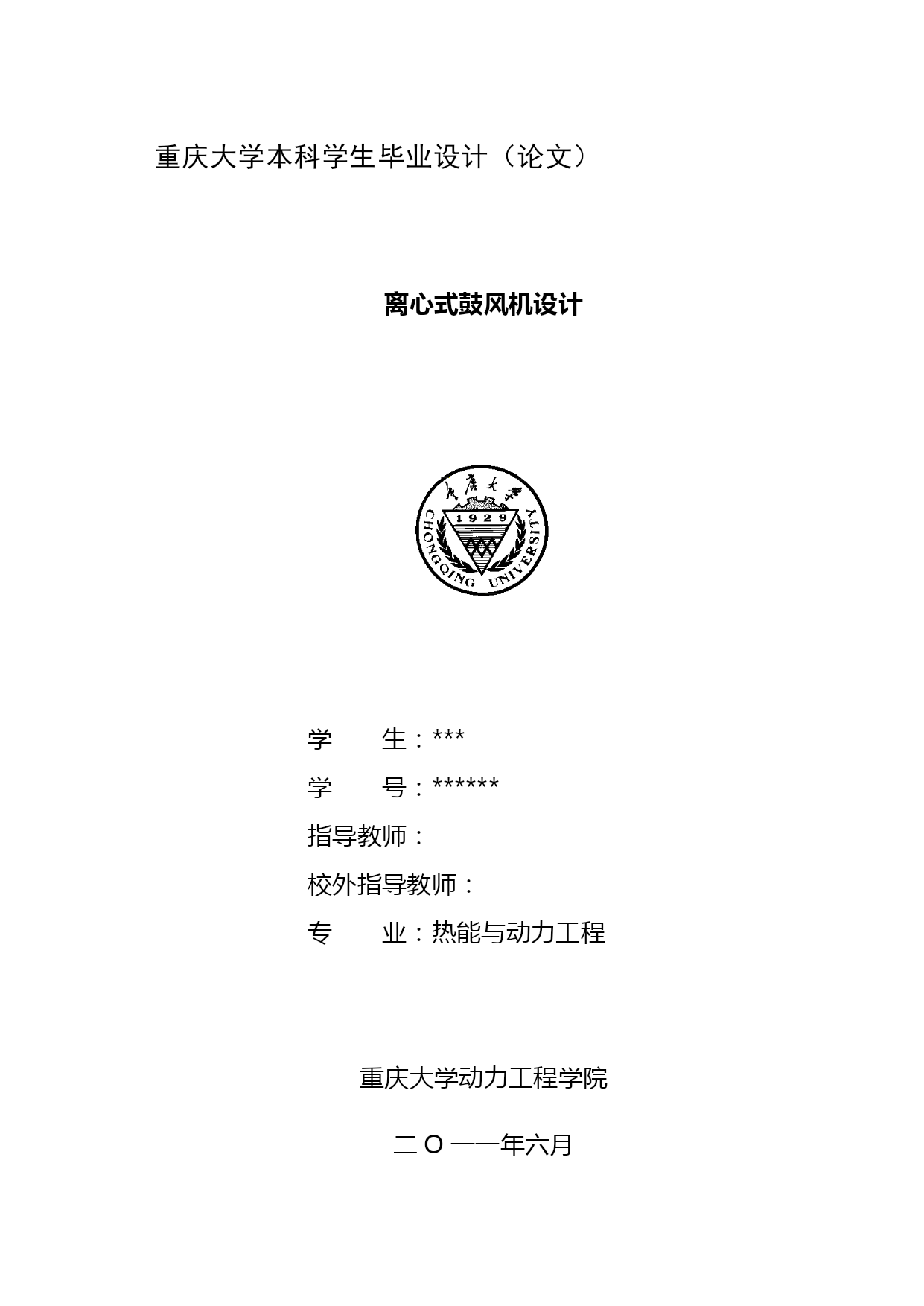

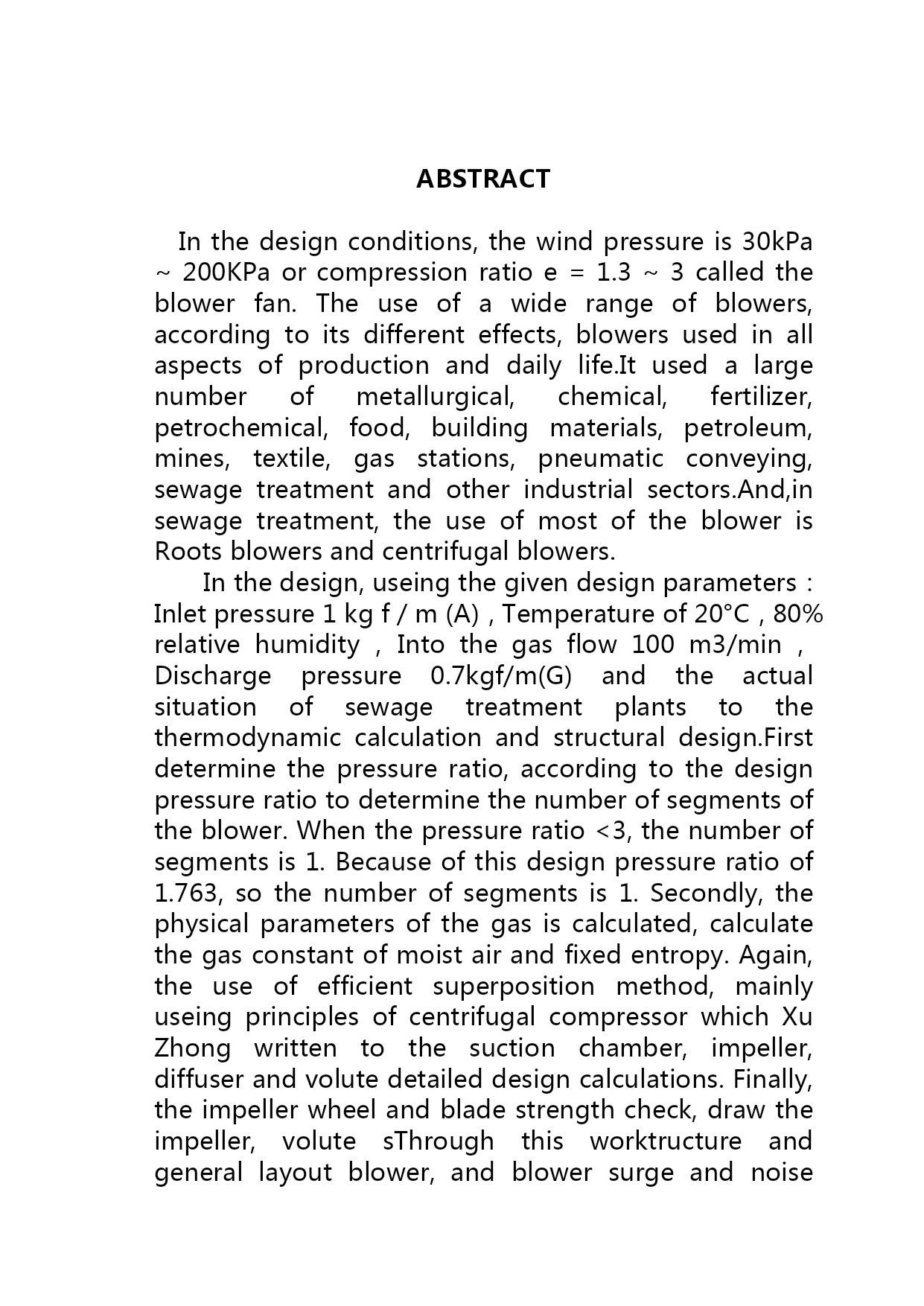

离心式鼓风机设计毕业设计名师资料合集（完整版）资料(可以直接使用，可编辑优秀版资料，欢迎下载）重庆大学本科学生毕业设计（论文）离心式鼓风机设计学生：***学号：******指导教师：校外指导教师：专业：热能与动力工程重庆大学动力工程学院二O一一年六月GraduationDesign(Thesis)ofChongqingUniversityDesignofCentrifugalBlowerUndergraduate:*****Supervisoratschool:A.P.LiuyudongSupervisoroutofschool:ZhangXueqinMajor:thermalandpowerengineeringCollegeofPowerEngineeringChongqingUniversityJune2021摘要在设计条件下，风压为30kPa~200KPa或压力比e=1.3~3的风机叫鼓风机。鼓风机的用途非常广泛，根据其不同功效，鼓风机应用于生产、生活中多个环境中。它大量运用于冶金、化工、化肥、石化、食品、建材、石油、矿井、纺织、煤气站、气力输送、污水处理等各工业部门。其中，在污水处理中，运用最多的鼓风机有离心式鼓风机和罗茨鼓风机。本文设计的离心式鼓风机主要运用于污水处理，根据给定的的设计参数：进气压力1㎏f/㎡(A)，温度20℃，相对湿度80%，进气流量100m3/min，排气压力0.7㎏f/㎡(G)以及污水处理厂的实际情况，进行热力计算及其结构设计。首先确定压力比，根据压力比来确定所设计的鼓风机的段数。当压力比<3时，其段数为1。因为本次设计压力比为1.763，故鼓风机的段数为1。其次对气体的物性参数进行计算，算出湿空气的气体常数和定熵指数。再次，运用效率叠加法，主要根据徐忠编写的离心压缩机原理一书，对吸气室、叶轮、扩压器和蜗壳进行详细设计计算。最后，对叶轮轮盘和叶片进行强度校核，画出叶轮、蜗壳结构图及鼓风机总图，并对鼓风机的喘振和噪声进行分析。通过上述工作，最后得到了多变效率为78.51%，叶轮叶片为长短叶片的单级曝气离心式鼓风机。关键词：离心式鼓风机，污水处理，设计计算，噪声，喘振ABSTRACTInthedesignconditions,thewindpressureis30kPa~200KPaorcompressionratioe=1.3~3calledtheblowerfan.Theuseofawiderangeofblowers,accordingtoitsdifferenteffects,blowersusedinallaspectsofproductionanddailylife.Itusedalargenumberofmetallurgical,chemical,fertilizer,petrochemical,food,buildingmaterials,petroleum,mines,textile,gasstations,pneumaticconveying,sewagetreatmentandotherindustrialsectors.And,insewagetreatment,theuseofmostoftheblowerisRootsblowersandcentrifugalblowers.Inthedesign,useingthegivendesignparameters：Inletpressure1kgf/m(A)，Temperatureof20°C，80%relativehumidity，Intothegasflow100m3/min，Dischargepressure0.7kgf/m(G)andtheactualsituationofsewagetreatmentplantstothethermodynamiccalculationandstructuraldesign.Firstdeterminethepressureratio,accordingtothedesignpressureratiotodeterminethenumberofsegmentsoftheblower.Whenthepressureratio<3,thenumberofsegmentsis1.Becauseofthisdesignpressureratioof1.763,sothenumberofsegmentsis1.Secondly,thephysicalparametersofthegasiscalculated,calculatethegasconstantofm
