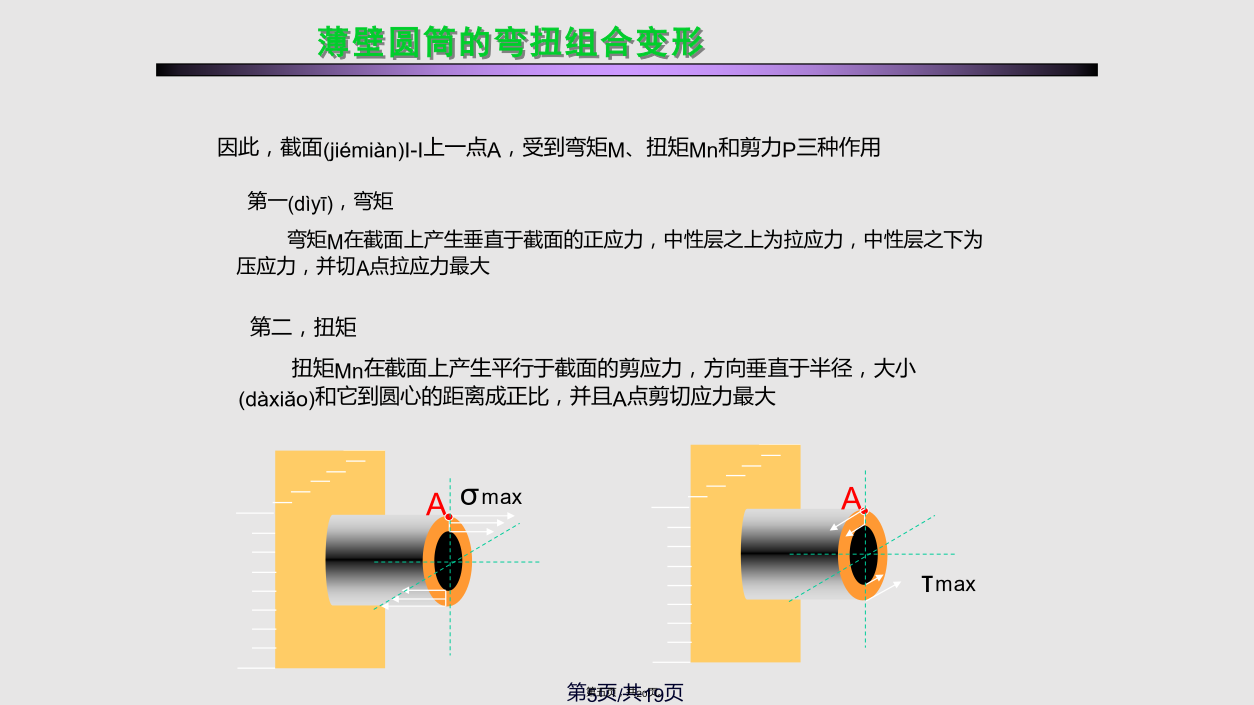

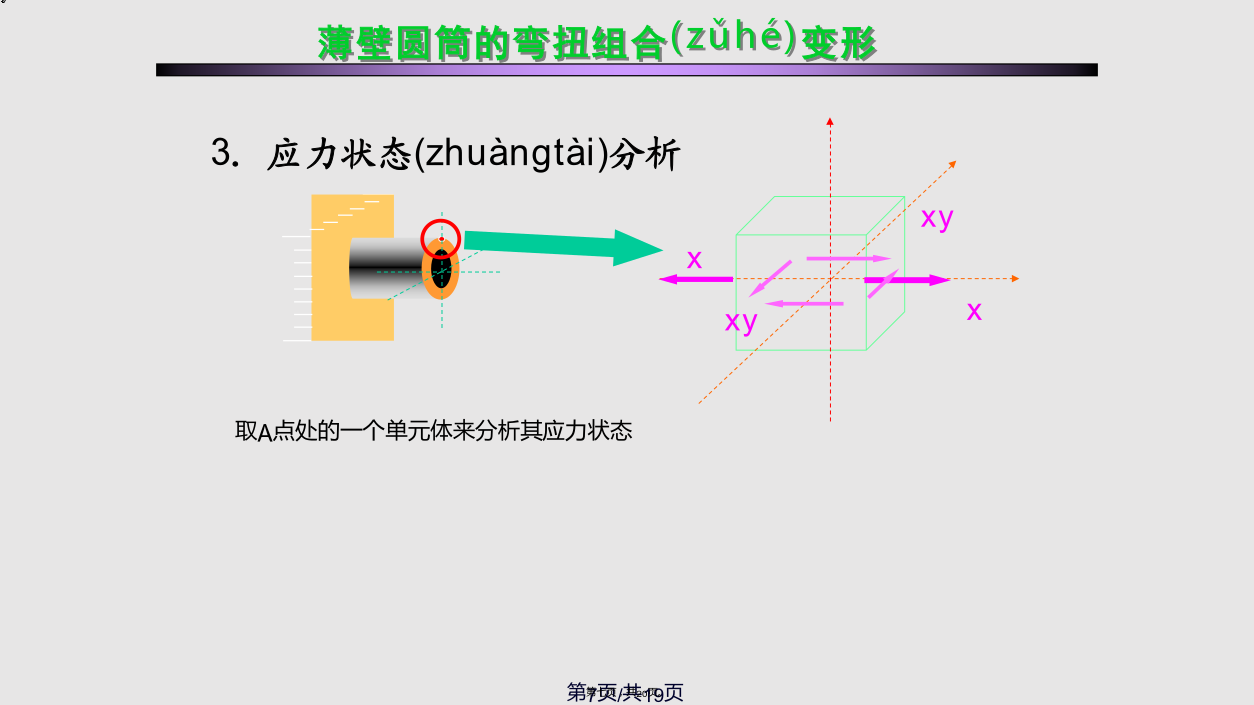

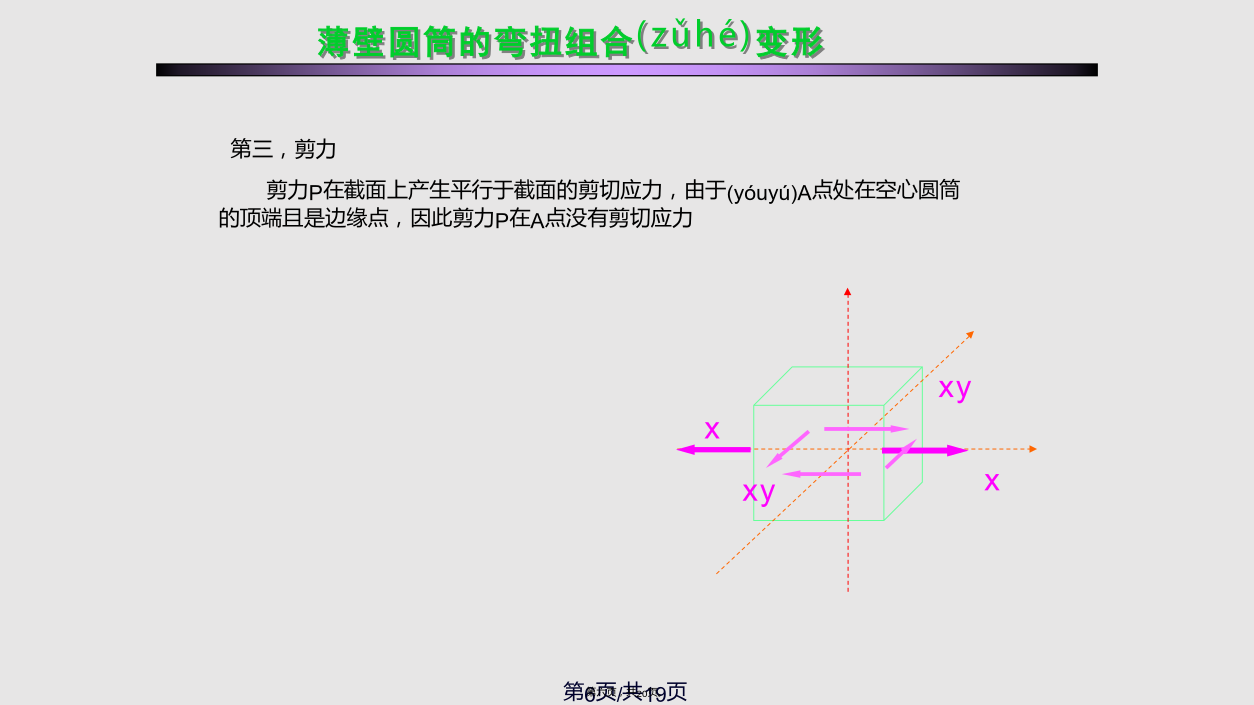

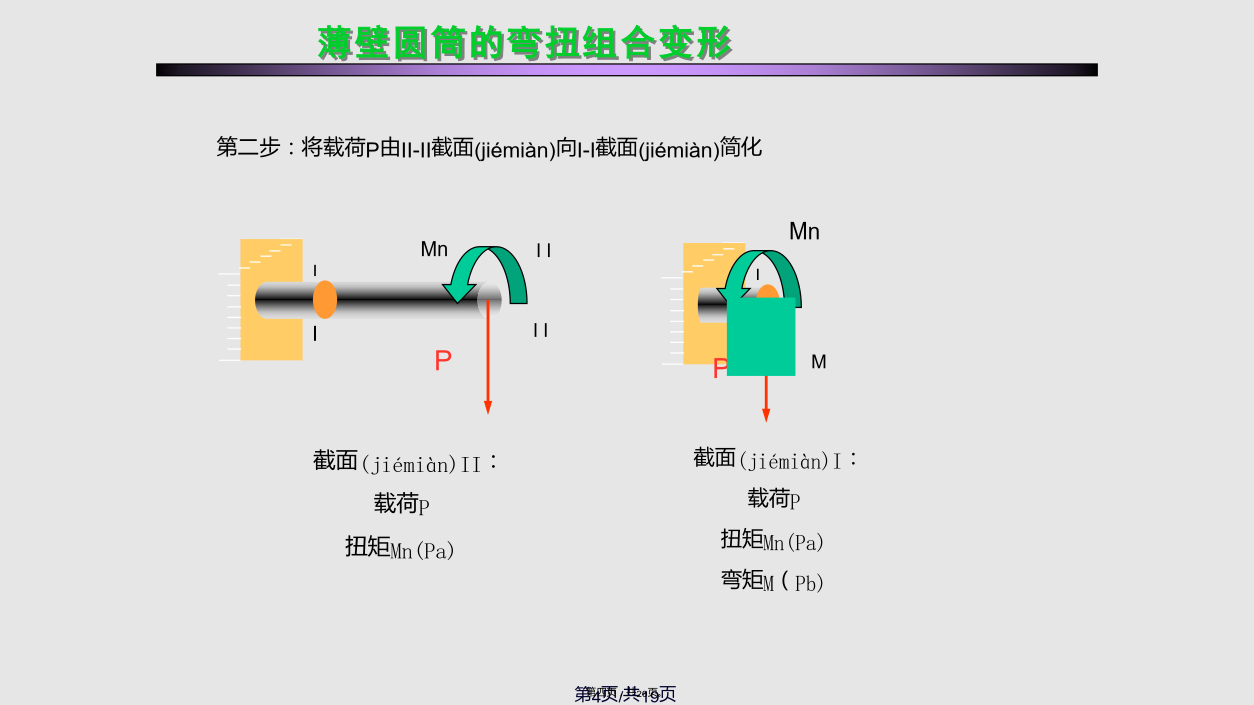

三、试验原理2．结构示意图第二步：将载荷P由II-II截面(jiémiàn)向I-I截面(jiémiàn)简化因此，截面(jiémiàn)I-I上一点A，受到弯矩M、扭矩Mn和剪力P三种作用第三，剪力剪力P在截面上产生平行于截面的剪切应力，由于A点处在空心圆筒的顶端且是边缘点，因此剪力P在A点没有剪切应力4．主应力s1及s3理论计算5．主应力s1及s3电测方法2）x,y和xy的求解由于应变片只能测量(cèliáng)某一个方向的线应变，而不能测量(cèliáng)角应变，因此，必须借助任意角度线应变公式转换3）求解步骤四、步骤4、加载，第一次加150N，每次增加100N，总共加到650N（最大的砝码100N，其次分别是50N，20N，10N）五、注意事项六、实验数据七、数据检查格式感谢您的观看(guānkàn)！内容(nèiróng)总结
