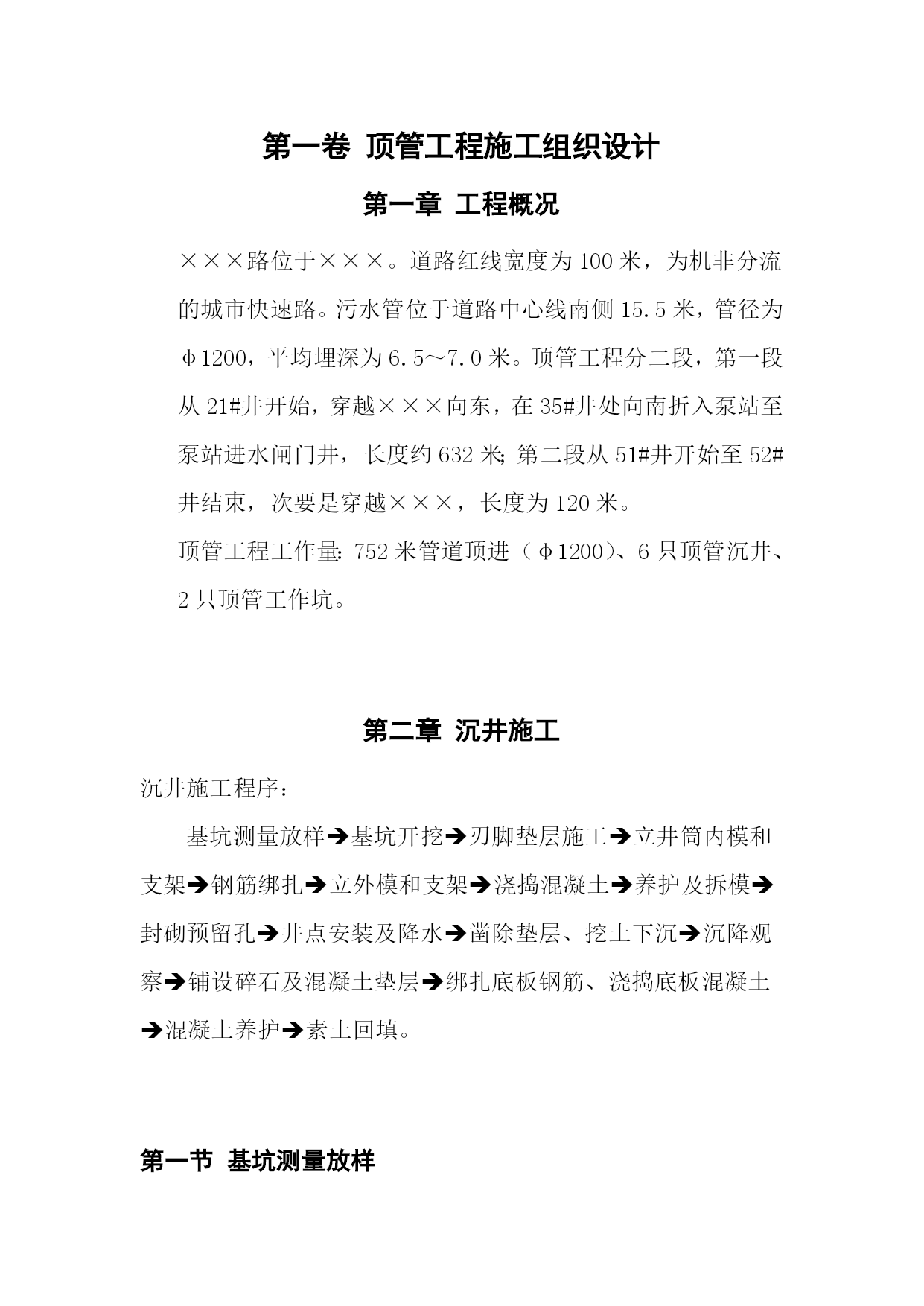

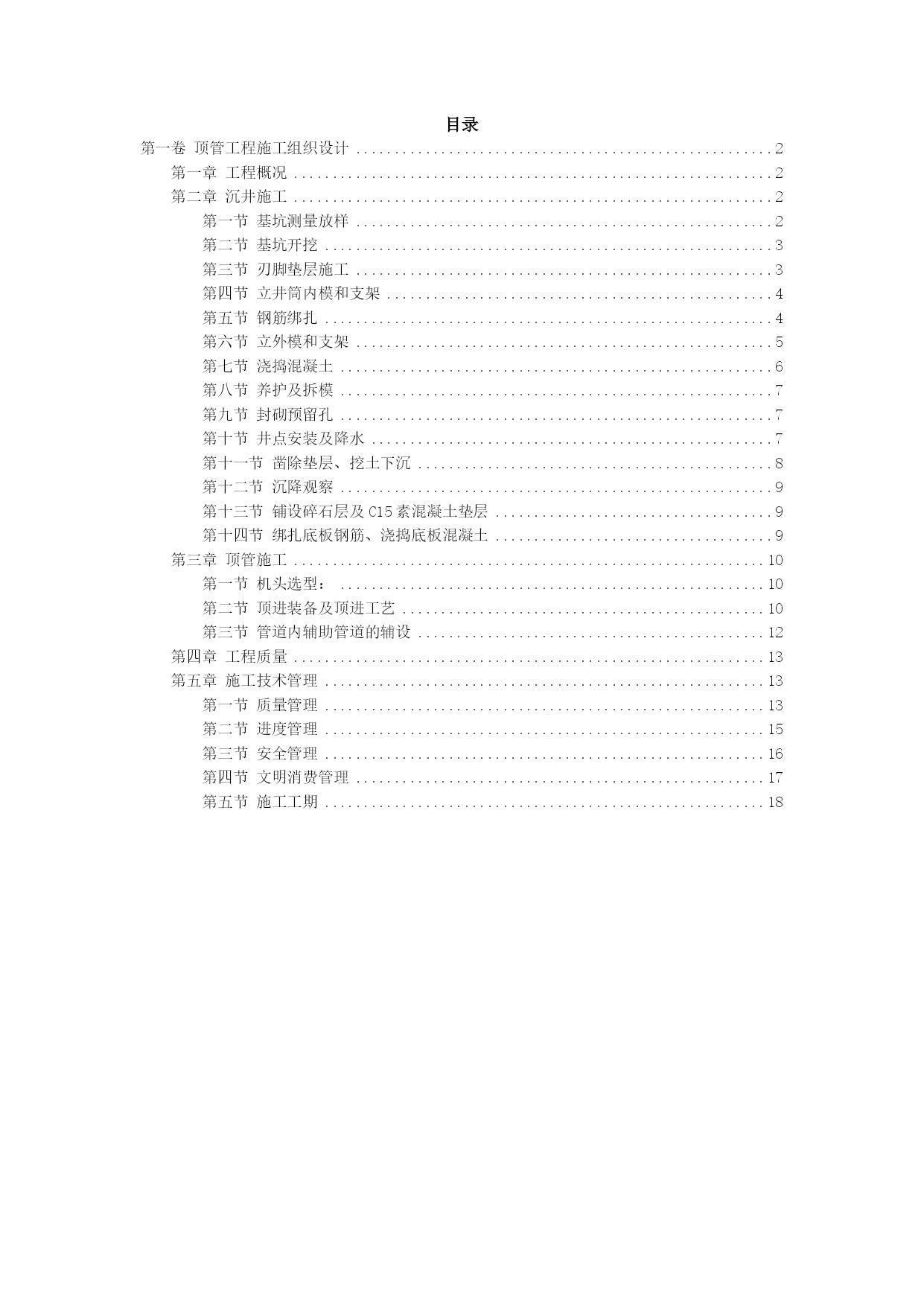

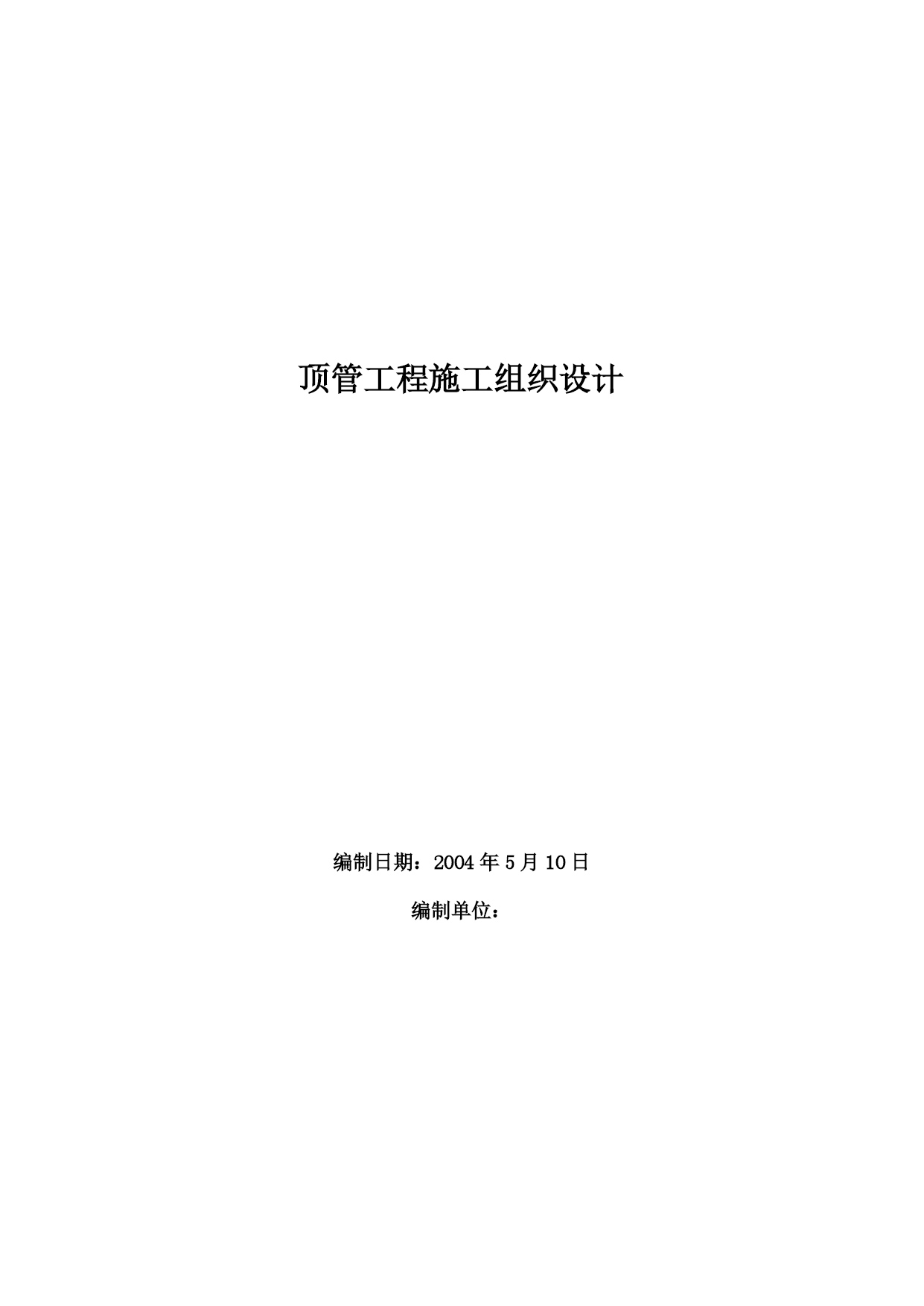

PAGE顶管工程施工组织设计编制日期：2004年5月10日编制单位：目录TOC\o"1-4"\z第一卷顶管工程施工组织设计PAGEREF_Toc71947011\h2第一章工程概况PAGEREF_Toc71947012\h2第二章沉井施工PAGEREF_Toc71947013\h2第一节基坑测量放样PAGEREF_Toc71947014\h2第二节基坑开挖PAGEREF_Toc71947015\h3第三节刃脚垫层施工PAGEREF_Toc71947016\h3第四节立井筒内模和支架PAGEREF_Toc71947017\h4第五节钢筋绑扎PAGEREF_Toc71947018\h4第六节立外模和支架PAGEREF_Toc71947019\h5第七节浇捣混凝土PAGEREF_Toc71947020\h6第八节养护及拆模PAGEREF_Toc71947021\h7第九节封砌预留孔PAGEREF_Toc71947022\h7第十节井点安装及降水PAGEREF_Toc71947023\h7第十一节凿除垫层、挖土下沉PAGEREF_Toc71947024\h8第十二节沉降观察PAGEREF_Toc71947025\h9第十三节铺设碎石层及C15素混凝土垫层PAGEREF_Toc71947026\h9第十四节绑扎底板钢筋、浇捣底板混凝土PAGEREF_Toc71947027\h9第三章顶管施工PAGEREF_Toc71947028\h10第一节机头选型：PAGEREF_Toc71947029\h10第二节顶进装备及顶进工艺PAGEREF_Toc71947030\h10第三节管道内辅助管道的辅设PAGEREF_Toc71947031\h12第四章工程质量PAGEREF_Toc71947032\h13第五章施工技术管理PAGEREF_Toc71947033\h13第一节质量管理PAGEREF_Toc71947034\h13第二节进度管理PAGEREF_Toc71947035\h15第三节安全管理PAGEREF_Toc71947036\h16第四节文明消费管理PAGEREF_Toc71947037\h17第五节施工工期PAGEREF_Toc71947038\h18第一卷顶管工程施工组织设计第一章工程概况×××路位于×××。道路红线宽度为100米，为机非分流的城市快速路。污水管位于道路中心线南侧15.5米，管径为φ1200，平均埋深为6.5～7.0米。顶管工程分二段，第一段从21#井开始，穿越×××向东，在35#井处向南折入泵站至泵站进水闸门井，长度约632米；第二段从51#井开始至52#井结束，次要是穿越×××，长度为120米。顶管工程工作量：752米管道顶进（φ1200）、6只顶管沉井、2只顶管工作坑。第二章沉井施工沉井施工程序：基坑测量放样基坑开挖刃脚垫层施工立井筒内模和支架钢筋绑扎立外模和支架浇捣混凝土养护及拆模封砌预留孔井点安装及降水凿除垫层、挖土下沉沉降观察铺设碎石及混凝土垫层绑扎底板钢筋、浇捣底板混凝土混凝土养护素土回填。第一节基坑测量放样根据沉井设计图纸和工程地质报告所揭示的地质情况，沉井基坑开挖深度取2米，沉井刃脚外侧面至基坑边的工作距离取2米，基坑边坡采用1:1。整平场地后，根据沉井的中心座标定出沉井中心桩、纵横轴线控制桩及基坑开挖边线。施工放样结束后，须经监理工程师复核精确无误后方可开工。工作井、接收井基坑布置表示见附图。第二节基坑开挖经监理工程师认可的基坑开挖边线确定后，即可进行挖土工序的施工。挖土采用1米3的单斗发掘机，并与人工配合操作。基坑底面的浮泥应清除干净并保持平整和干燥，在底部周围设置排水沟与集水井相通，集水井内汇集的雨水及地下水及时用水泵抽除，防止积水而影响刃脚垫层的施工。第三节刃脚垫层施工刃脚垫层采用砂垫层和混凝土垫层共同受力。1.3.1砂垫层厚度的确定砂垫层厚度Ｈ可采用如下计算公式计算：Ｎ／Ｂ＋γ砂Ｈ≤［σ］根据计算结果，不管是工作井还是接收井，砂垫层厚度Ｈ均为60（厘米）。砂垫层采用加水份层夯实的办法施工，夯实工具为平板式振捣器。1.3.2混凝土垫层厚度的确定混凝土垫层厚度可按下式计算公式计算：ｈ＝（Ｇ0／Ｒ－ｂ）／2根据计算结果，混凝土垫层厚度ｈ为10～15厘米（工作井为15厘米，
