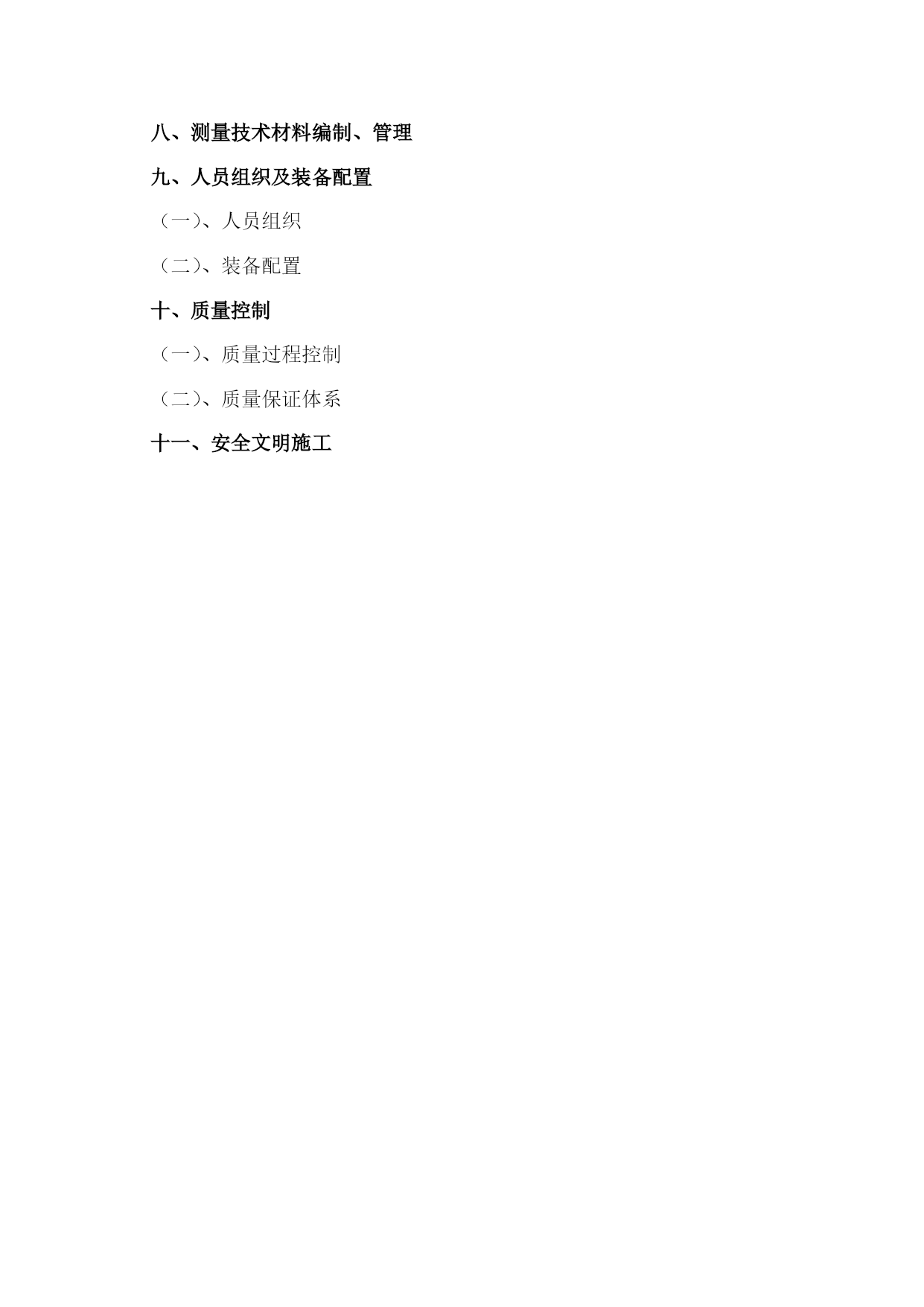

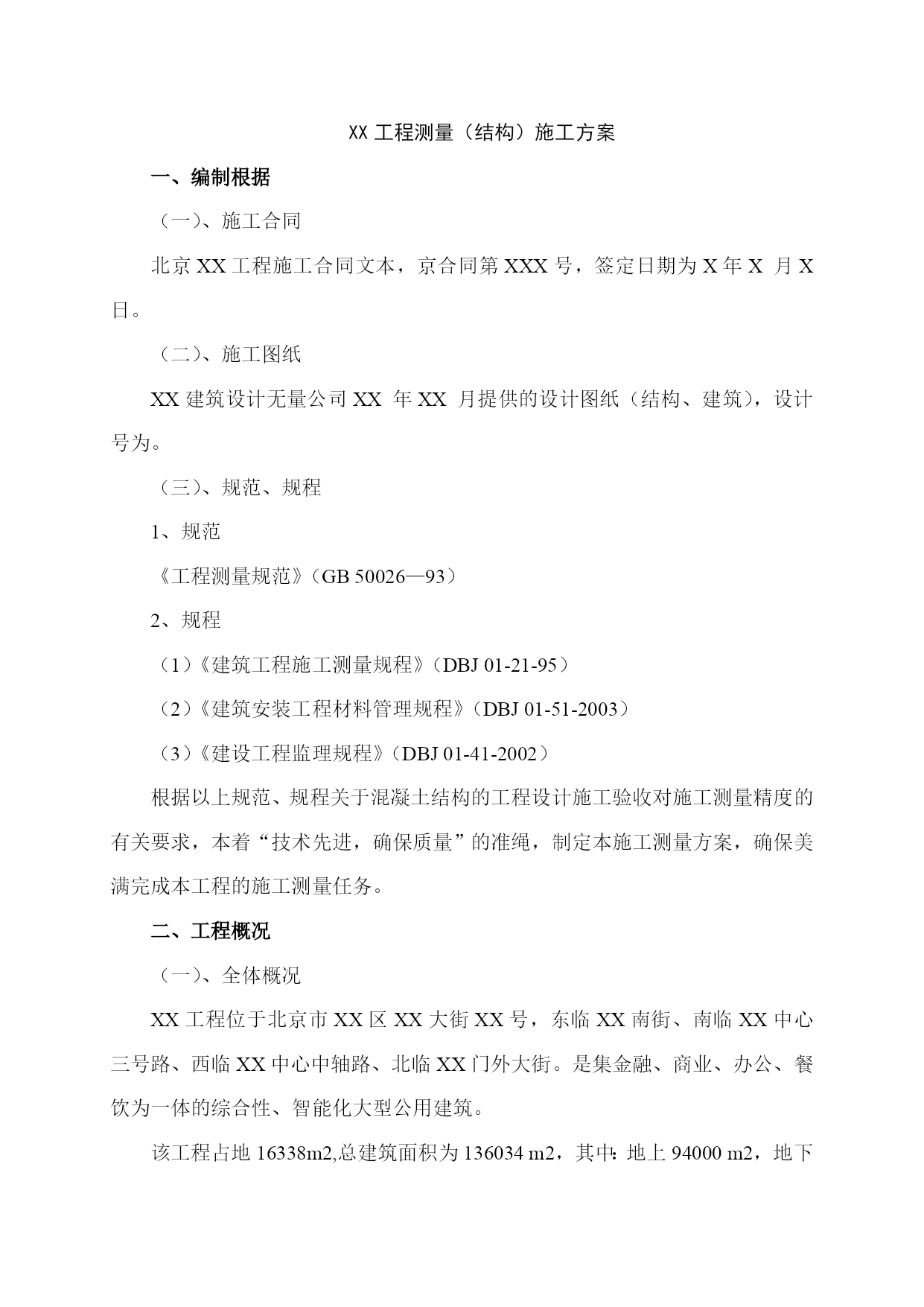

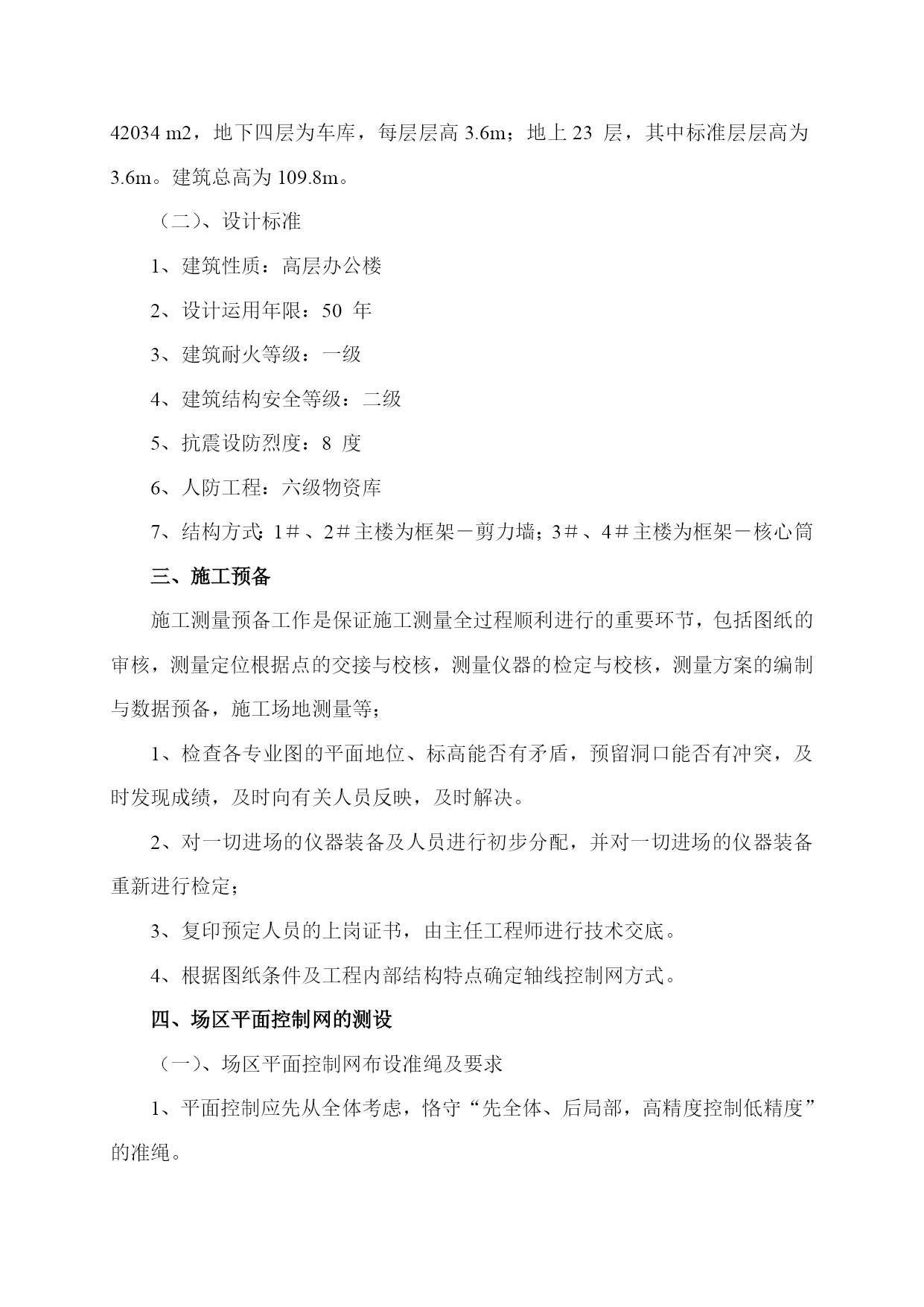

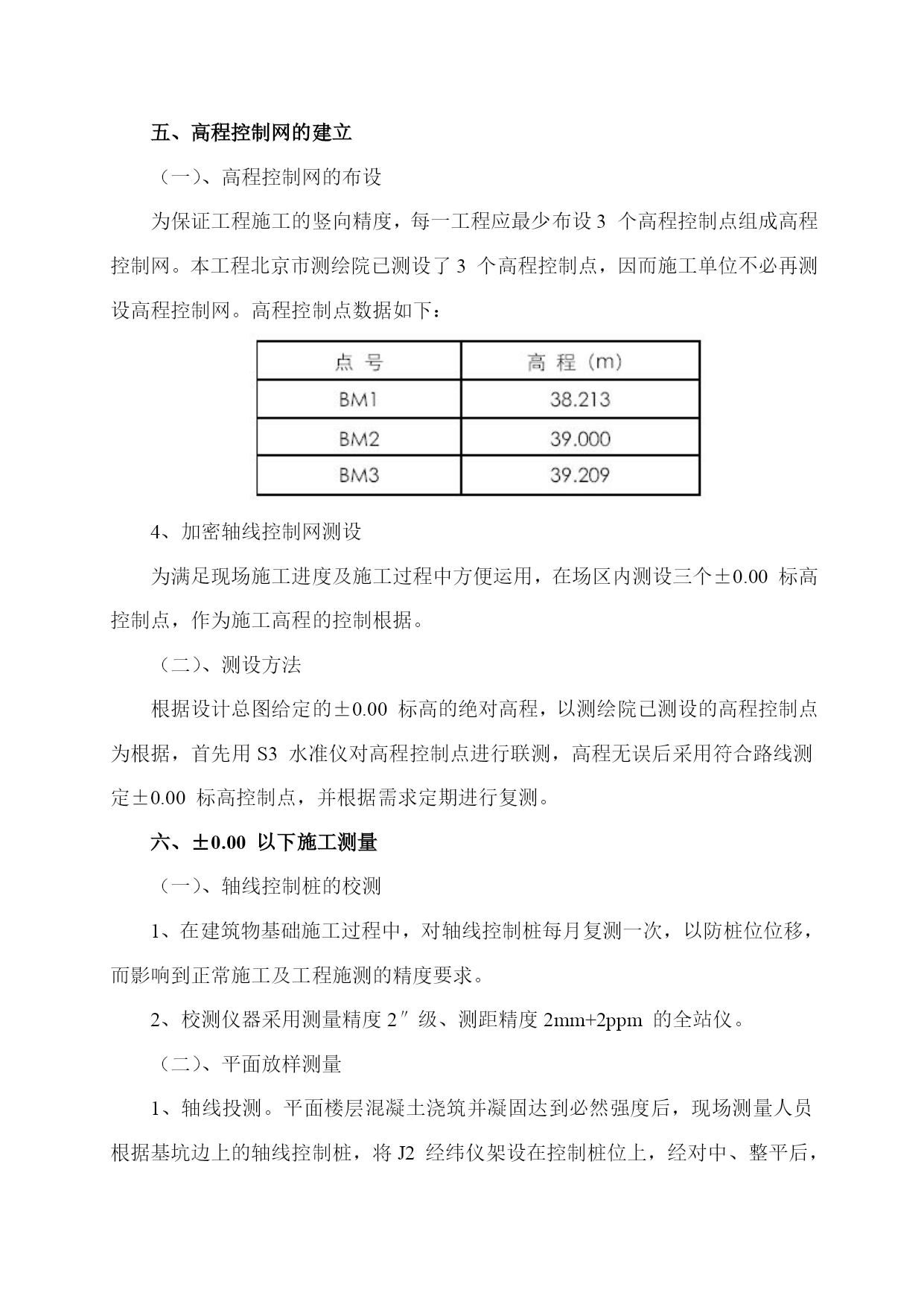

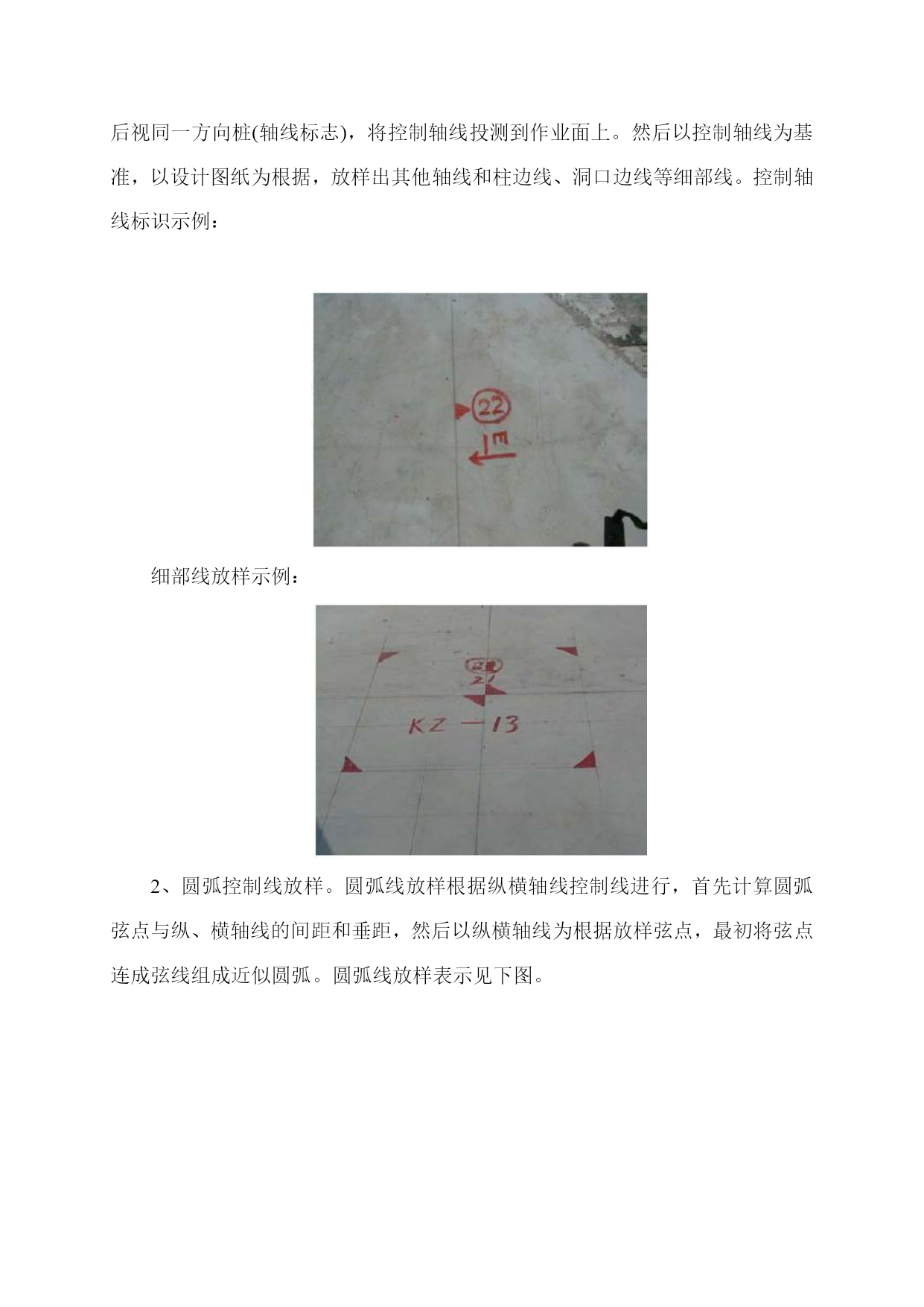

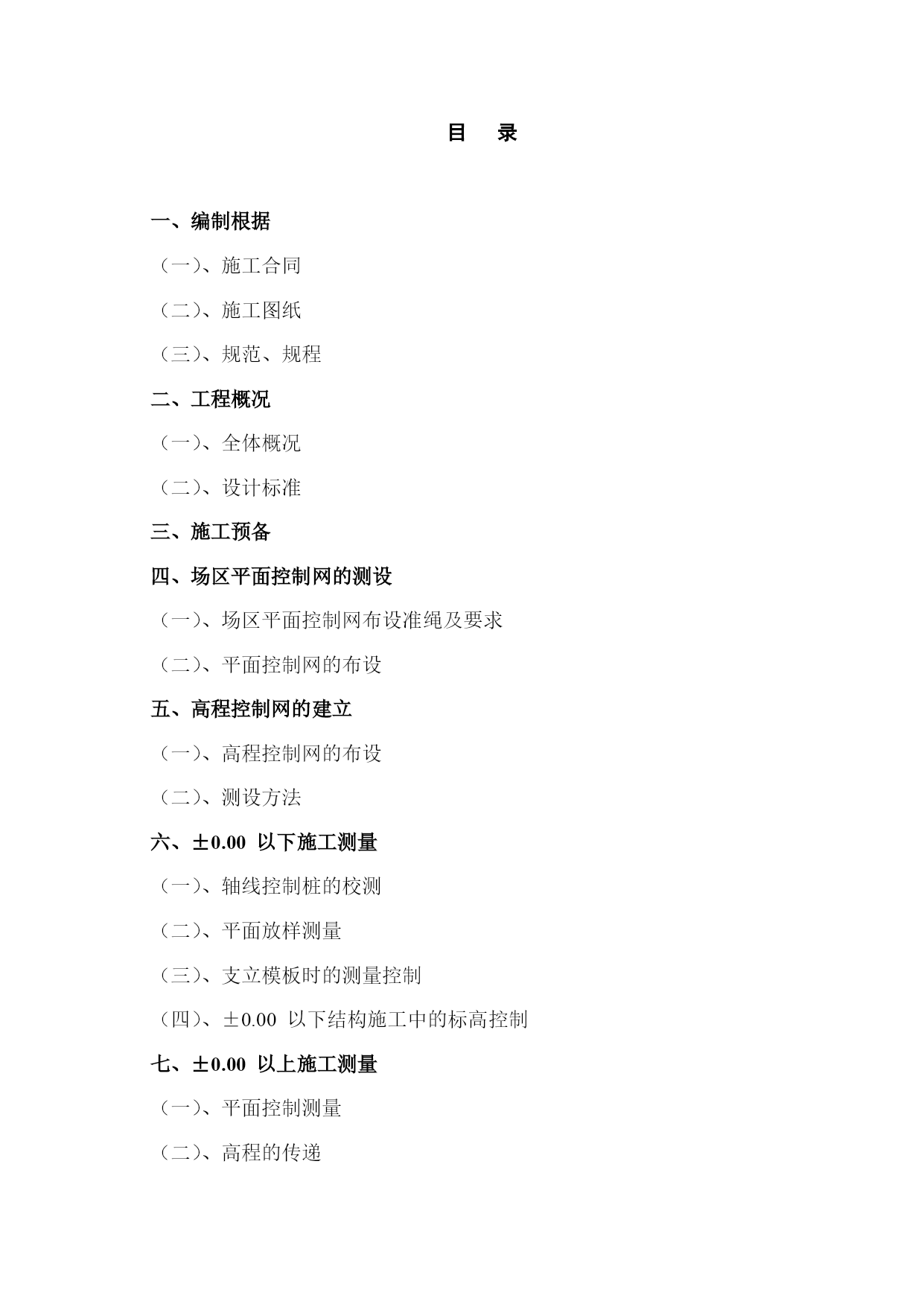

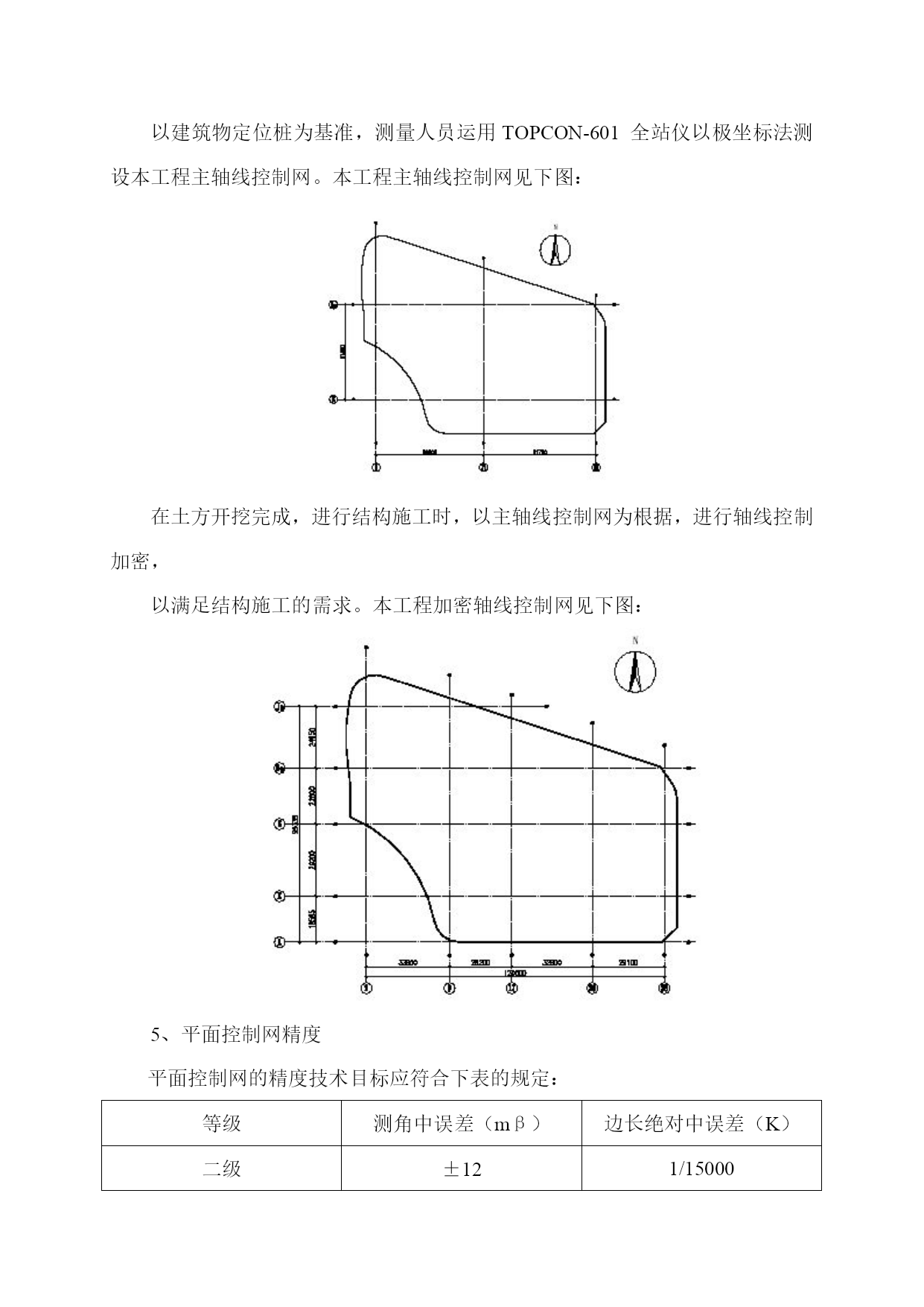

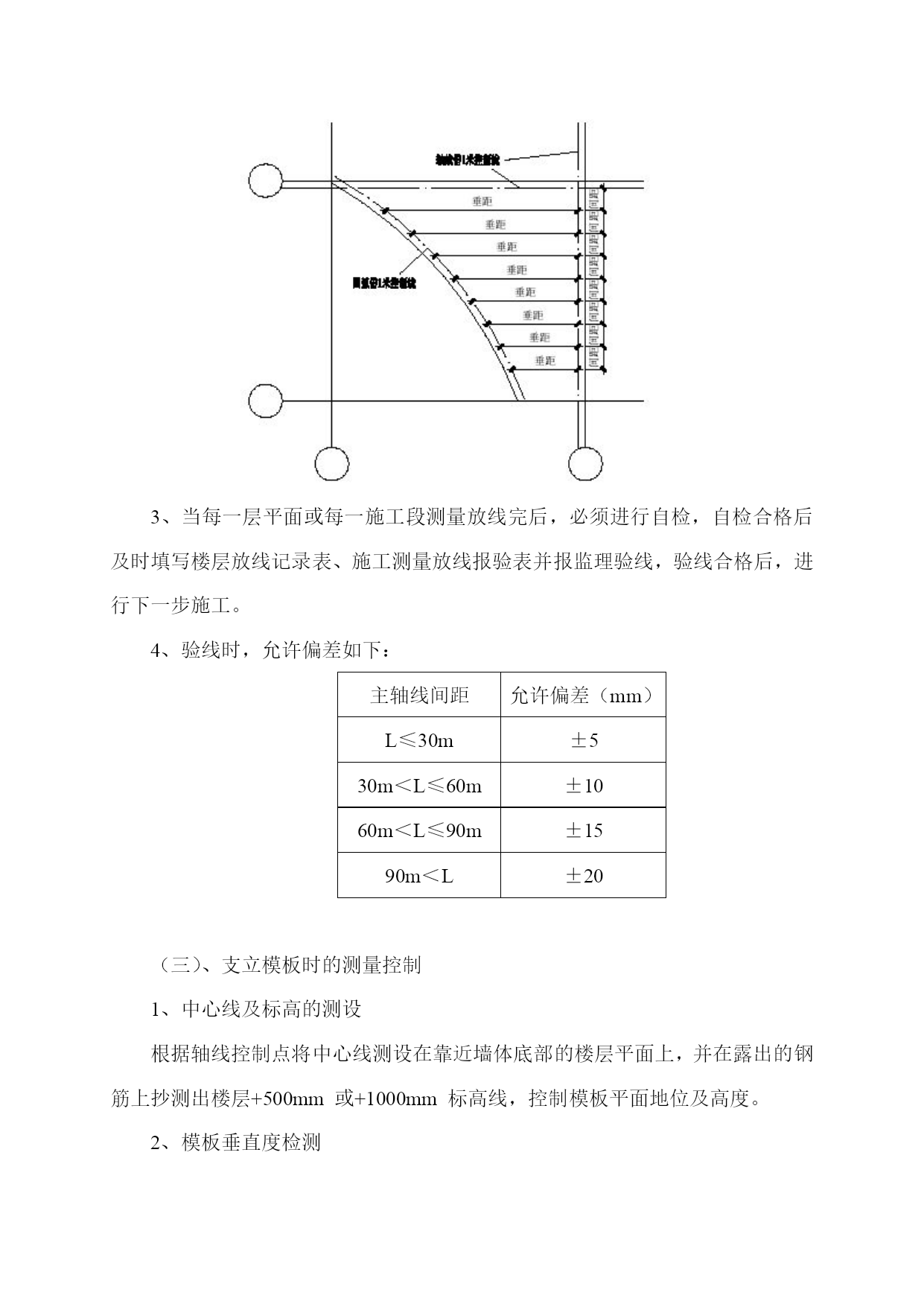

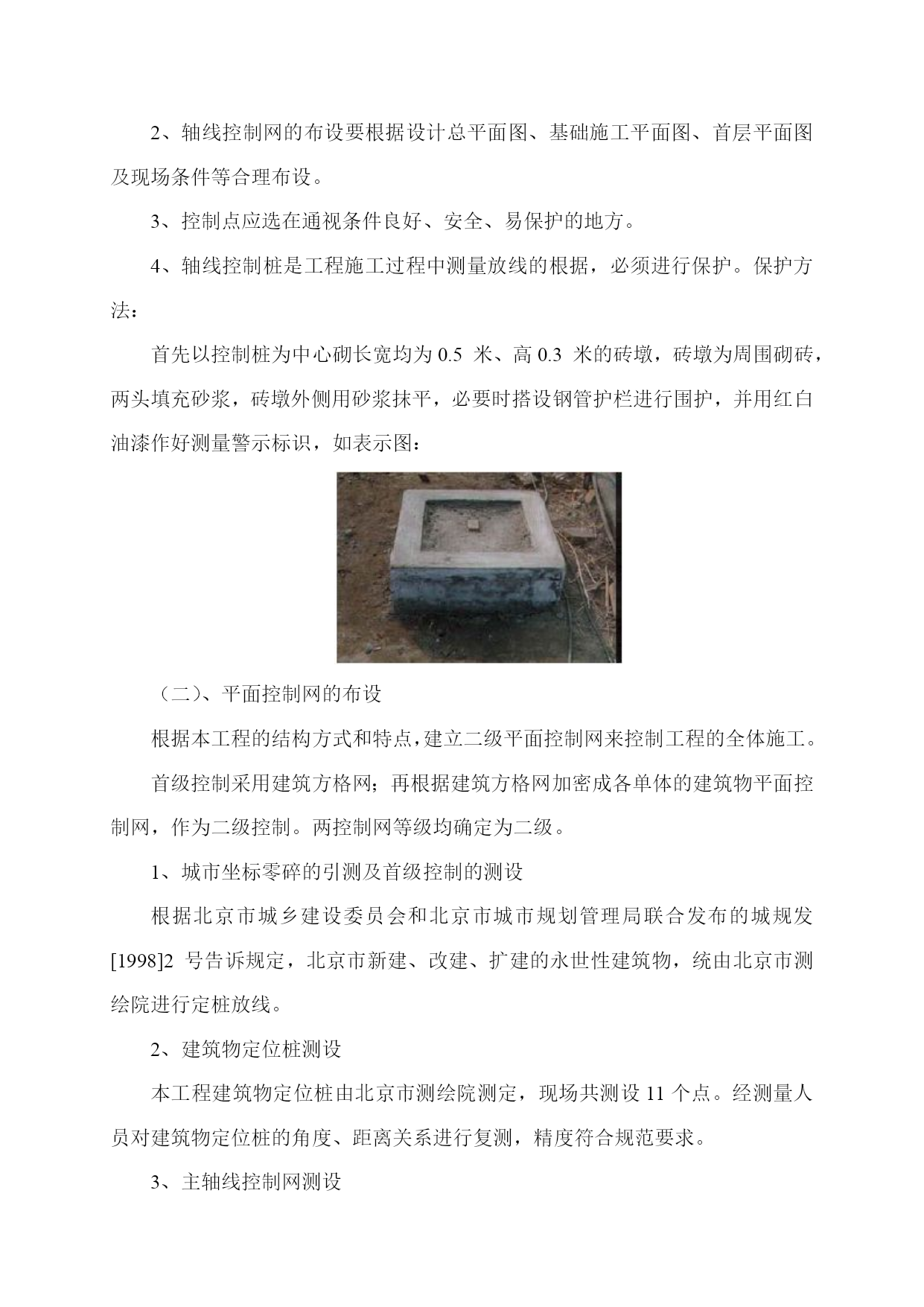

工程测量（结构）施工方案XX工程项目经理部年月目录一、编制根据（一）、施工合同（二）、施工图纸（三）、规范、规程二、工程概况（一）、全体概况（二）、设计标准三、施工预备四、场区平面控制网的测设（一）、场区平面控制网布设准绳及要求（二）、平面控制网的布设五、高程控制网的建立（一）、高程控制网的布设（二）、测设方法六、±0.00以下施工测量（一）、轴线控制桩的校测（二）、平面放样测量（三）、支立模板时的测量控制（四）、±0.00以下结构施工中的标高控制七、±0.00以上施工测量（一）、平面控制测量（二）、高程的传递八、测量技术材料编制、管理九、人员组织及装备配置（一）、人员组织（二）、装备配置十、质量控制（一）、质量过程控制（二）、质量保证体系十一、安全文明施工XX工程测量（结构）施工方案一、编制根据（一）、施工合同北京XX工程施工合同文本，京合同第XXX号，签定日期为X年X月X日。（二）、施工图纸XX建筑设计无量公司XX年XX月提供的设计图纸（结构、建筑），设计号为。（三）、规范、规程1、规范《工程测量规范》（GB50026—93）2、规程（1）《建筑工程施工测量规程》（DBJ01-21-95）（2）《建筑安装工程材料管理规程》（DBJ01-51-2003）（3）《建设工程监理规程》（DBJ01-41-2002）根据以上规范、规程关于混凝土结构的工程设计施工验收对施工测量精度的有关要求，本着“技术先进，确保质量”的准绳，制定本施工测量方案，确保美满完成本工程的施工测量任务。二、工程概况（一）、全体概况XX工程位于北京市XX区XX大街XX号，东临XX南街、南临XX中心三号路、西临XX中心中轴路、北临XX门外大街。是集金融、商业、办公、餐饮为一体的综合性、智能化大型公用建筑。该工程占地16338m2,总建筑面积为136034m2，其中：地上94000m2，地下42034m2，地下四层为车库，每层层高3.6m；地上23层，其中标准层层高为3.6m。建筑总高为109.8m。（二）、设计标准1、建筑性质：高层办公楼2、设计运用年限：50年3、建筑耐火等级：一级4、建筑结构安全等级：二级5、抗震设防烈度：8度6、人防工程：六级物资库7、结构方式：1＃、2＃主楼为框架－剪力墙；3＃、4＃主楼为框架－核心筒三、施工预备施工测量预备工作是保证施工测量全过程顺利进行的重要环节，包括图纸的审核，测量定位根据点的交接与校核，测量仪器的检定与校核，测量方案的编制与数据预备，施工场地测量等；1、检查各专业图的平面地位、标高能否有矛盾，预留洞口能否有冲突，及时发现成绩，及时向有关人员反映，及时解决。2、对一切进场的仪器装备及人员进行初步分配，并对一切进场的仪器装备重新进行检定；3、复印预定人员的上岗证书，由主任工程师进行技术交底。4、根据图纸条件及工程内部结构特点确定轴线控制网方式。四、场区平面控制网的测设（一）、场区平面控制网布设准绳及要求1、平面控制应先从全体考虑，恪守“先全体、后局部，高精度控制低精度”的准绳。2、轴线控制网的布设要根据设计总平面图、基础施工平面图、首层平面图及现场条件等合理布设。3、控制点应选在通视条件良好、安全、易保护的地方。4、轴线控制桩是工程施工过程中测量放线的根据，必须进行保护。保护方法：首先以控制桩为中心砌长宽均为0.5米、高0.3米的砖墩，砖墩为周围砌砖，两头填充砂浆，砖墩外侧用砂浆抹平，必要时搭设钢管护栏进行围护，并用红白油漆作好测量警示标识，如表示图：（二）、平面控制网的布设根据本工程的结构方式和特点，建立二级平面控制网来控制工程的全体施工。首级控制采用建筑方格网；再根据建筑方格网加密成各单体的建筑物平面控制网，作为二级控制。两控制网等级均确定为二级。1、城市坐标零碎的引测及首级控制的测设根据北京市城乡建设委员会和北京市城市规划管理局联合发布的城规发[1998]2号告诉规定，北京市新建、改建、扩建的永世性建筑物，统由北京市测绘院进行定桩放线。2、建筑物定位桩测设本工程建筑物定位桩由北京市测绘院测定，现场共测设11个点。经测量人员对建筑物定位桩的角度、距离关系进行复测，精度符合规范要求。3、主轴线控制网测设以建筑物定位桩为基准，测量人员运用TOPCON-601全站仪以极坐标法测设本工程主轴线控制网。本工程主轴线控制网见下图：在土方开挖完成，进行结构施工时，以主轴线控制网为根据，进行轴线控制加密，以满足结构施工的需求。本工程加密轴线控制网见下图：5、平面控制网精度平面控制网的精度技术目标应符合下表的规定：等级测角中误差（mβ
