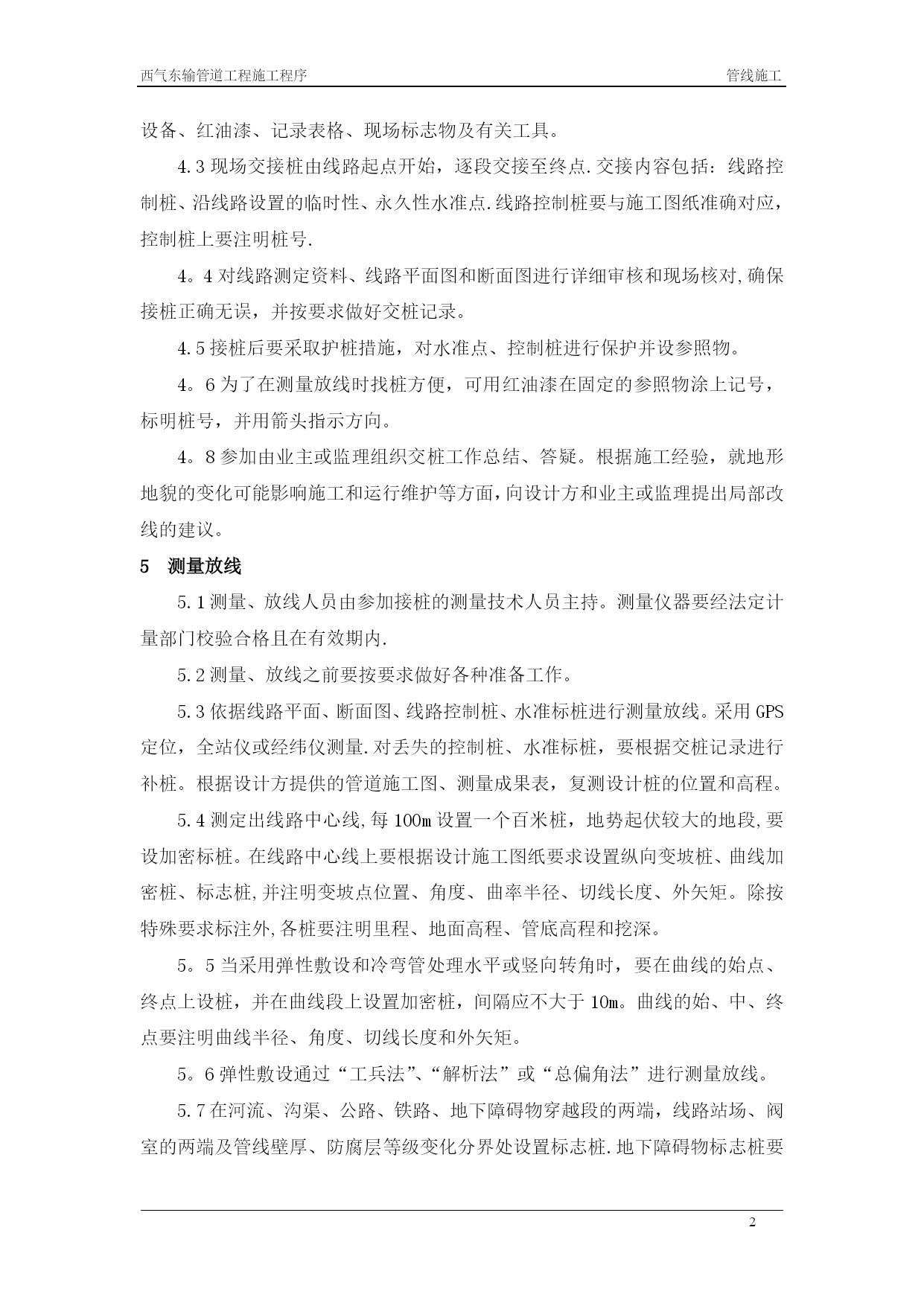

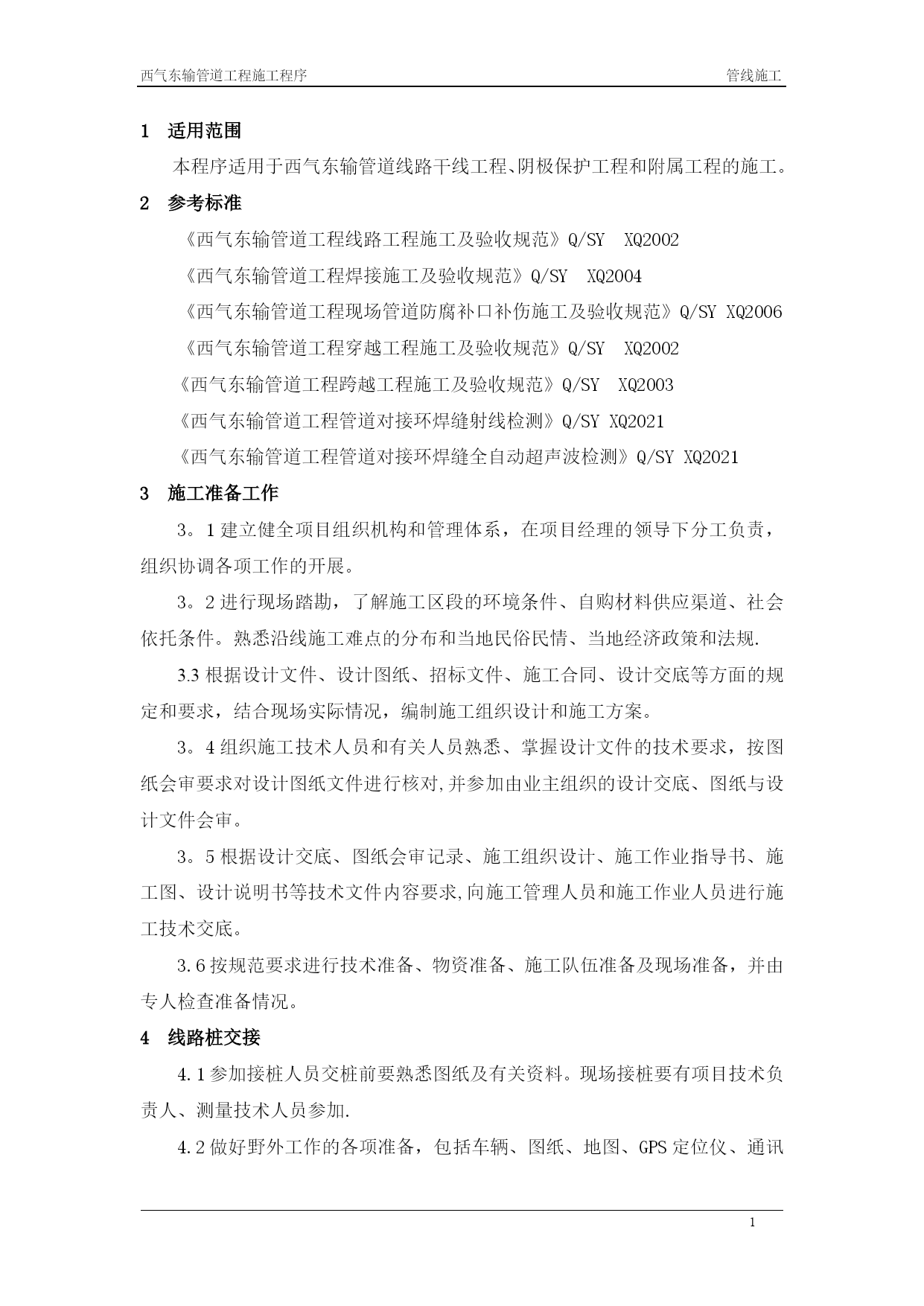

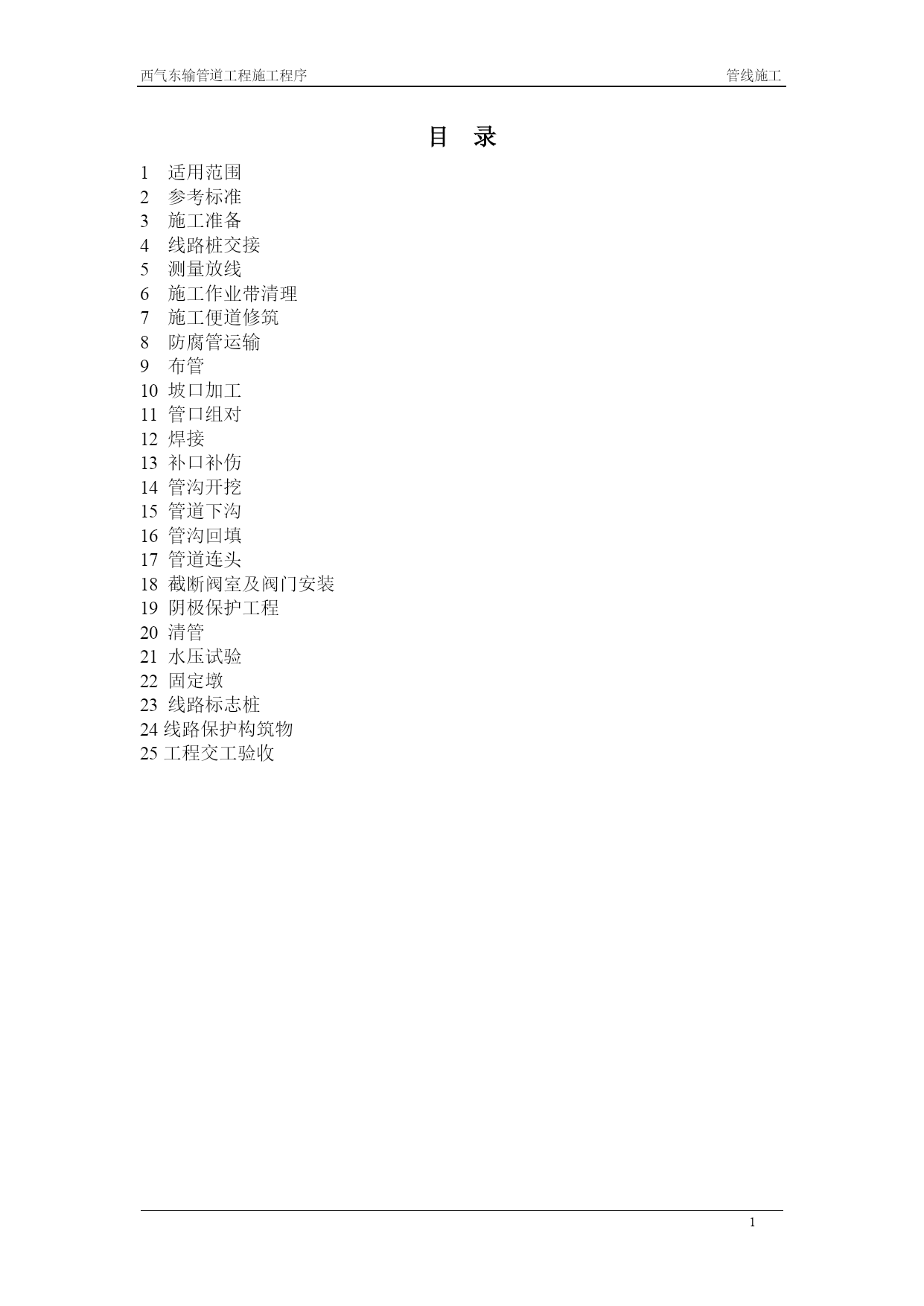

管线施工【实用文档】doc文档可直接使用可编辑，欢迎下载中国石油天然气管道局西气东输项目文件号：XQ-GD-M—CO-PF—0001管线施工西气东输管道工程施工程序管线施工PAGEPAGE44目录1适用范围2参考标准3施工准备4线路桩交接5测量放线6施工作业带清理7施工便道修筑8防腐管运输9布管10坡口加工11管口组对12焊接13补口补伤14管沟开挖15管道下沟16管沟回填17管道连头18截断阀室及阀门安装19阴极保护工程20清管21水压试验22固定墩23线路标志桩24线路保护构筑物25工程交工验收1适用范围本程序适用于西气东输管道线路干线工程、阴极保护工程和附属工程的施工。2参考标准《西气东输管道工程线路工程施工及验收规范》Q/SYXQ2002《西气东输管道工程焊接施工及验收规范》Q/SYXQ2004《西气东输管道工程现场管道防腐补口补伤施工及验收规范》Q/SYXQ2006《西气东输管道工程穿越工程施工及验收规范》Q/SYXQ2002《西气东输管道工程跨越工程施工及验收规范》Q/SYXQ2003《西气东输管道工程管道对接环焊缝射线检测》Q/SYXQ2021《西气东输管道工程管道对接环焊缝全自动超声波检测》Q/SYXQ20213施工准备工作3。1建立健全项目组织机构和管理体系，在项目经理的领导下分工负责，组织协调各项工作的开展。3。2进行现场踏勘，了解施工区段的环境条件、自购材料供应渠道、社会依托条件。熟悉沿线施工难点的分布和当地民俗民情、当地经济政策和法规.3.3根据设计文件、设计图纸、招标文件、施工合同、设计交底等方面的规定和要求，结合现场实际情况，编制施工组织设计和施工方案。3。4组织施工技术人员和有关人员熟悉、掌握设计文件的技术要求，按图纸会审要求对设计图纸文件进行核对,并参加由业主组织的设计交底、图纸与设计文件会审。3。5根据设计交底、图纸会审记录、施工组织设计、施工作业指导书、施工图、设计说明书等技术文件内容要求,向施工管理人员和施工作业人员进行施工技术交底。3.6按规范要求进行技术准备、物资准备、施工队伍准备及现场准备，并由专人检查准备情况。4线路桩交接4.1参加接桩人员交桩前要熟悉图纸及有关资料。现场接桩要有项目技术负责人、测量技术人员参加.4.2做好野外工作的各项准备，包括车辆、图纸、地图、GPS定位仪、通讯设备、红油漆、记录表格、现场标志物及有关工具。4.3现场交接桩由线路起点开始，逐段交接至终点.交接内容包括：线路控制桩、沿线路设置的临时性、永久性水准点.线路控制桩要与施工图纸准确对应，控制桩上要注明桩号.4。4对线路测定资料、线路平面图和断面图进行详细审核和现场核对,确保接桩正确无误，并按要求做好交桩记录。4.5接桩后要采取护桩措施，对水准点、控制桩进行保护并设参照物。4。6为了在测量放线时找桩方便，可用红油漆在固定的参照物涂上记号，标明桩号，并用箭头指示方向。4。8参加由业主或监理组织交桩工作总结、答疑。根据施工经验，就地形地貌的变化可能影响施工和运行维护等方面，向设计方和业主或监理提出局部改线的建议。5测量放线5.1测量、放线人员由参加接桩的测量技术人员主持。测量仪器要经法定计量部门校验合格且在有效期内.5.2测量、放线之前要按要求做好各种准备工作。5.3依据线路平面、断面图、线路控制桩、水准标桩进行测量放线。采用GPS定位，全站仪或经纬仪测量.对丢失的控制桩、水准标桩，要根据交桩记录进行补桩。根据设计方提供的管道施工图、测量成果表，复测设计桩的位置和高程。5.4测定出线路中心线,每100m设置一个百米桩，地势起伏较大的地段,要设加密标桩。在线路中心线上要根据设计施工图纸要求设置纵向变坡桩、曲线加密桩、标志桩,并注明变坡点位置、角度、曲率半径、切线长度、外矢矩。除按特殊要求标注外,各桩要注明里程、地面高程、管底高程和挖深。5。5当采用弹性敷设和冷弯管处理水平或竖向转角时，要在曲线的始点、终点上设桩，并在曲线段上设置加密桩，间隔应不大于10m。曲线的始、中、终点要注明曲线半径、角度、切线长度和外矢矩。5。6弹性敷设通过“工兵法”、“解析法”或“总偏角法”进行测量放线。5.7在河流、沟渠、公路、铁路、地下障碍物穿越段的两端，线路站场、阀室的两端及管线壁厚、防腐层等级变化分界处设置标志桩.地下障碍物标志桩要注明障碍物名称、埋深和尺寸。壁厚、防腐层变化分界处标志桩要注明变化参数、起止里程。5.8线路中心线和施工作业带边界线桩定好后,放出管道中心线和作业带边界线。施工作业带边界线在作业带清理前放出，管线
