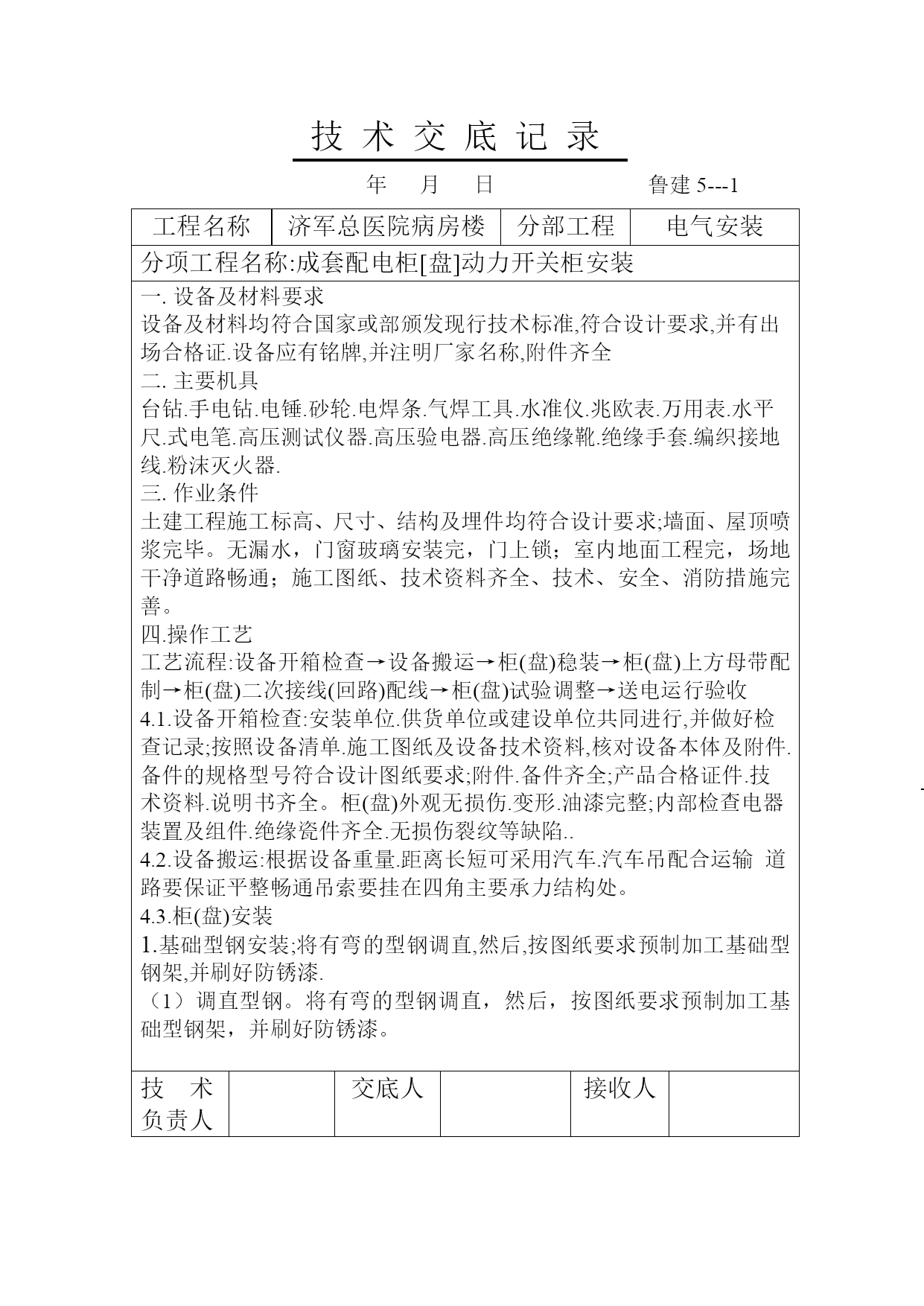

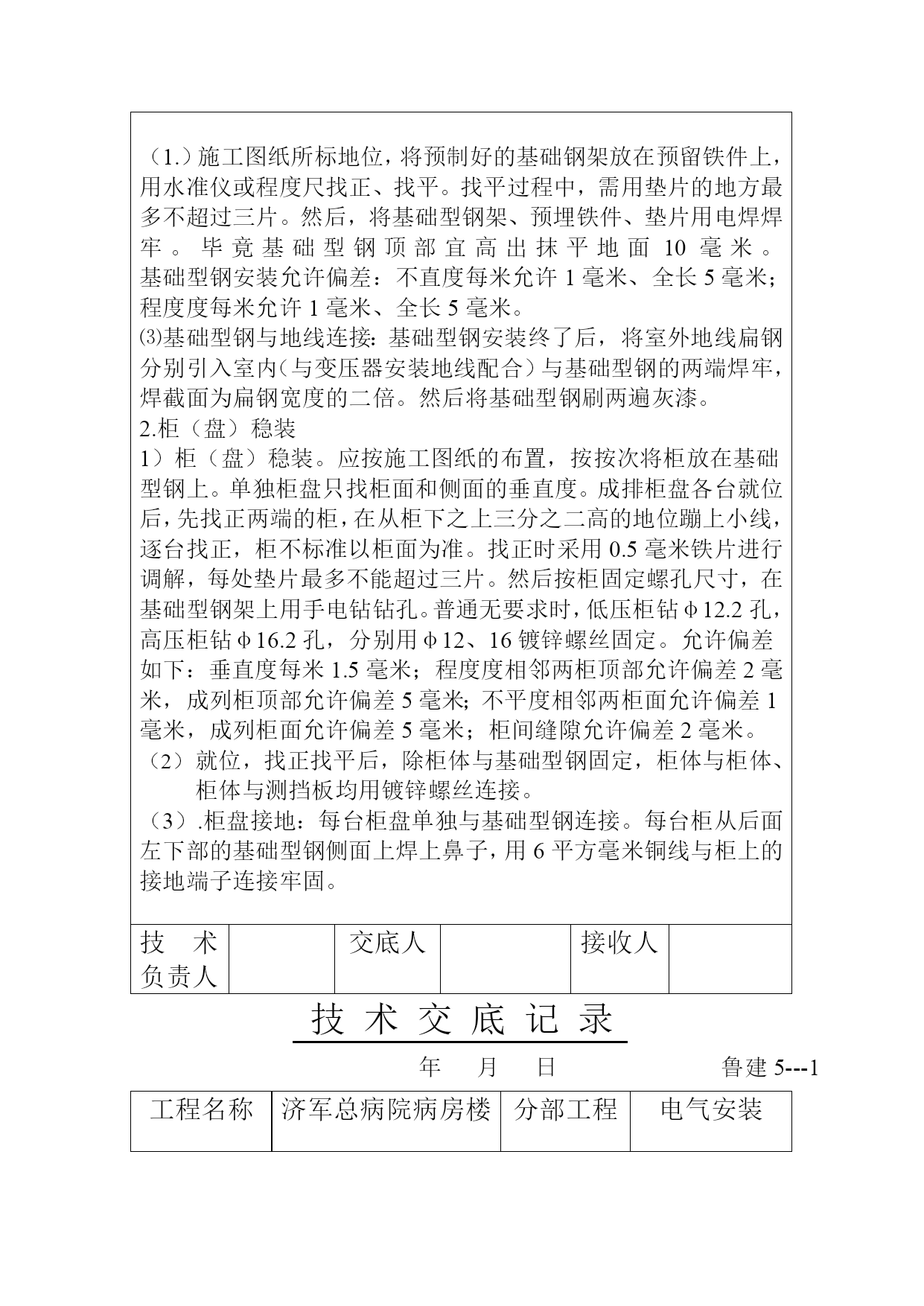

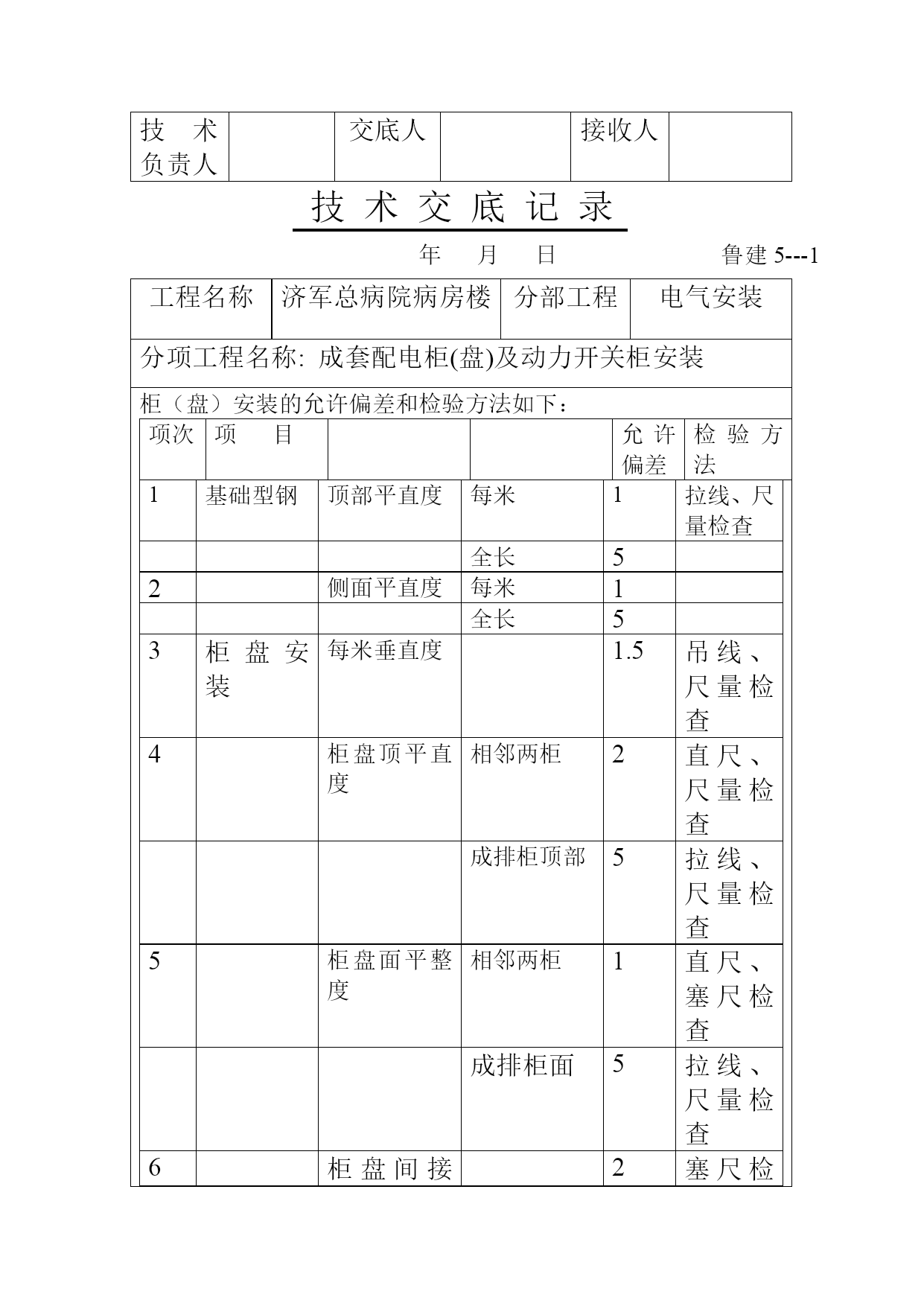

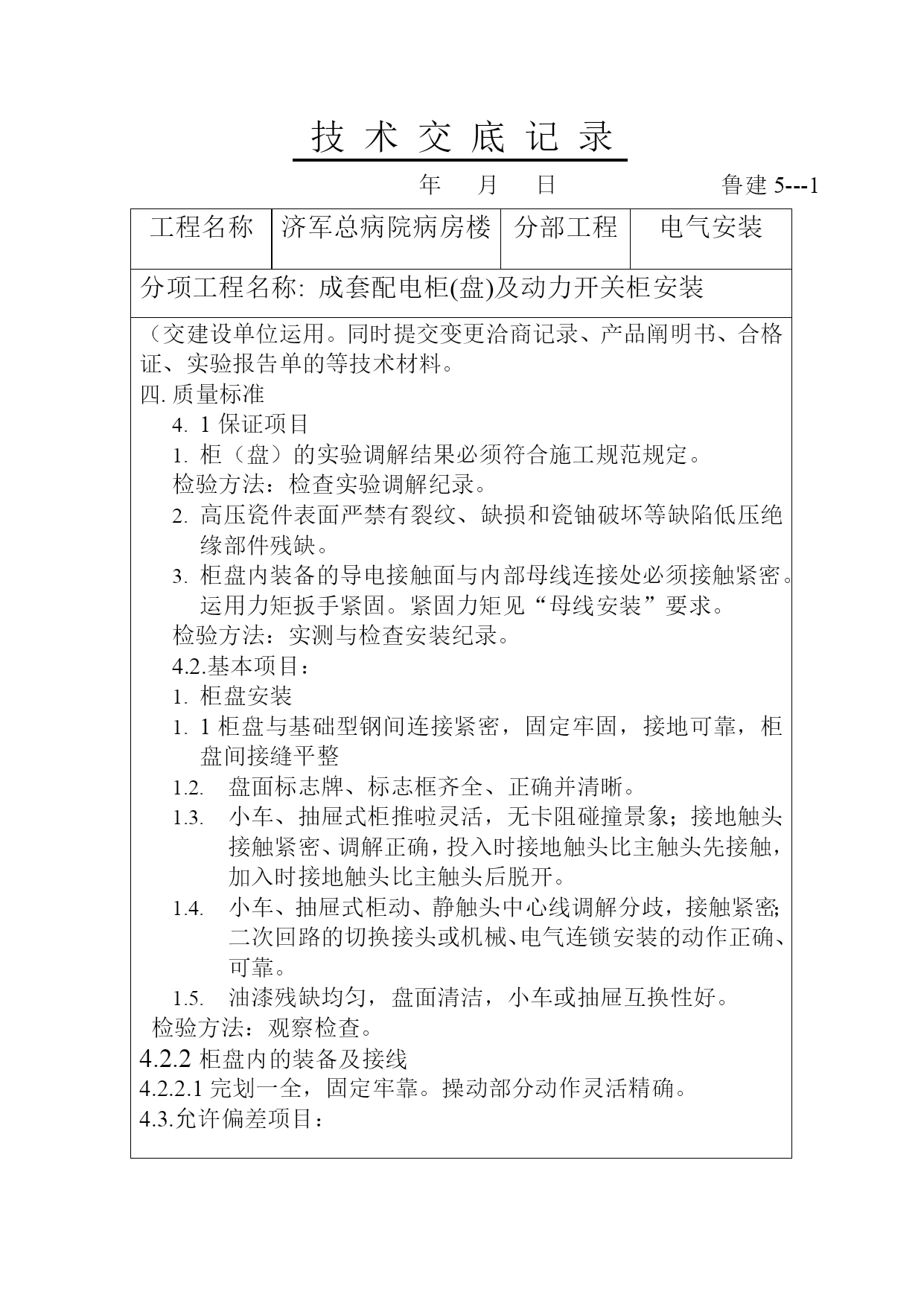

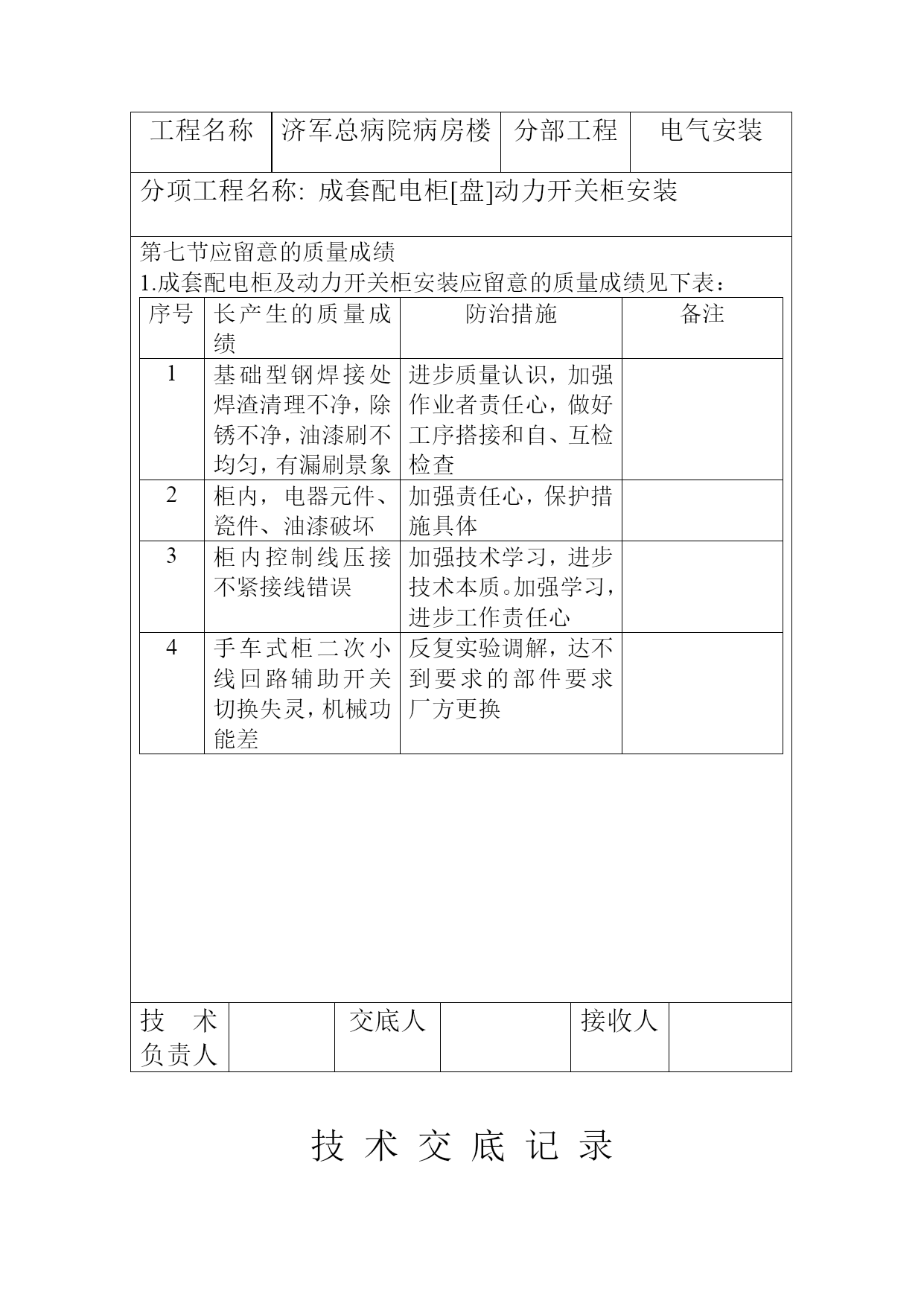

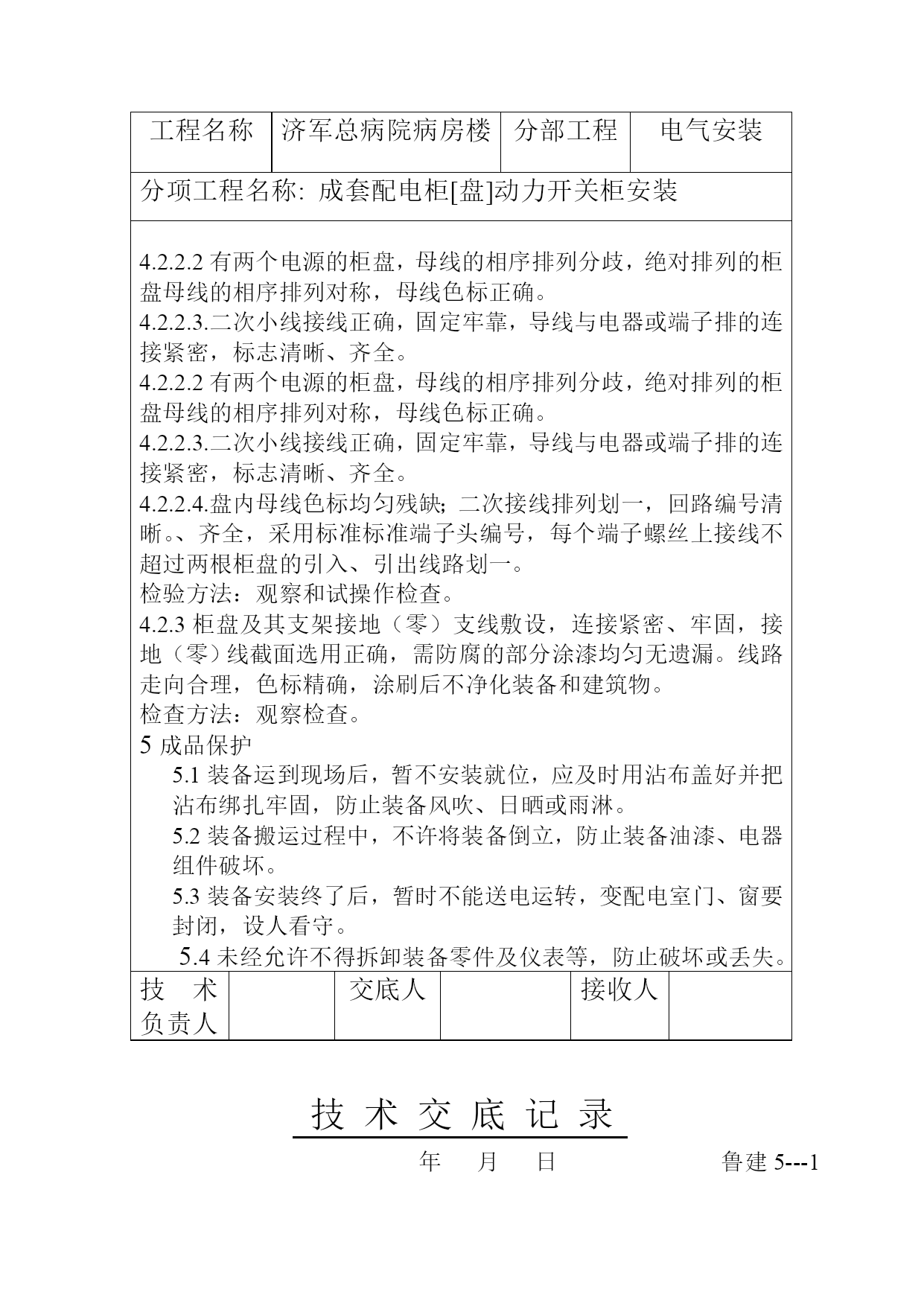

技术交底记录年月日鲁建5---1工程名称济军总病院病房楼分部工程电气安装分项工程名称:成套配电柜[盘]动力开关柜安装装备及材料要求装备及材料均符合国家或部颁发现行技术标准,符合设计要求,并有出场合格证.装备应有铭牌,并注明厂家名称,附件齐全次要机具台钻.手电钻.电锤.砂轮.电焊条.气焊工具.水准仪.兆欧表.万用表.程度尺.式电笔.高压测试仪器.高压验电器.高压绝缘靴.绝缘手套.编织接地线.粉沫灭火器.作业条件土建工程施工标高、尺寸、结构及埋件均符合设计要求;墙面、屋顶喷浆终了。无漏水，门窗玻璃安装完，门上锁；室内地面工程完，场地干净道路畅通；施工图纸、技术材料齐全、技术、安全、消防措施完善。四.操作工艺工艺流程:装备开箱检查→装备搬运→柜(盘)稳装→柜(盘)上方母带配制→柜(盘)二次接线(回路)配线→柜(盘)实验调解→送电运转验收4.1.装备开箱检查:安装单位.供货单位或建设单位共同进行,并做好检查记录;按照装备清单.施工图纸及装备技术材料,核对装备本体及附件.备件的规格型号符合设计图纸要求;附件.备件齐全;产品合格证件.技术材料.阐明书齐全。柜(盘)外观无损伤.变形.油漆残缺;内部检查电器安装及组件.绝缘瓷件齐全.无损伤裂纹等缺陷..4.2.装备搬运:根据装备分量.距离长短可采用汽车.汽车吊配合运输道路要保证平整畅通吊索要挂在四角次要承力结构处。4.3.柜(盘)安装1.基础型钢安装;将有弯的型钢调直,然后,按图纸要求预制加工基础型钢架,并刷好防锈漆.（1）调直型钢。将有弯的型钢调直，然后，按图纸要求预制加工基础型钢架，并刷好防锈漆。技术负责人交底人接收人技术交底记录年月日鲁建5---1工程名称济军总病院病房楼分部工程电气安装分项工程名称:成套配电柜(盘)及动力开关柜安装（1.）施工图纸所标地位，将预制好的基础钢架放在预留铁件上，用水准仪或程度尺找正、找平。找平过程中，需用垫片的地方最多不超过三片。然后，将基础型钢架、预埋铁件、垫片用电焊焊牢。毕竟基础型钢顶部宜高出抹平地面10毫米。基础型钢安装允许偏差：不直度每米允许1毫米、全长5毫米；程度度每米允许1毫米、全长5毫米。⑶基础型钢与地线连接：基础型钢安装终了后，将室外地线扁钢分别引入室内（与变压器安装地线配合）与基础型钢的两端焊牢，焊截面为扁钢宽度的二倍。然后将基础型钢刷两遍灰漆。2.柜（盘）稳装1）柜（盘）稳装。应按施工图纸的布置，按按次将柜放在基础型钢上。单独柜盘只找柜面和侧面的垂直度。成排柜盘各台就位后，先找正两端的柜，在从柜下之上三分之二高的地位蹦上小线，逐台找正，柜不标准以柜面为准。找正时采用0.5毫米铁片进行调解，每处垫片最多不能超过三片。然后按柜固定螺孔尺寸，在基础型钢架上用手电钻钻孔。普通无要求时，低压柜钻φ12.2孔，高压柜钻φ16.2孔，分别用φ12、16镀锌螺丝固定。允许偏差如下：垂直度每米1.5毫米；程度度相邻两柜顶部允许偏差2毫米，成列柜顶部允许偏差5毫米；不平度相邻两柜面允许偏差1毫米，成列柜面允许偏差5毫米；柜间缝隙允许偏差2毫米。就位，找正找平后，除柜体与基础型钢固定，柜体与柜体、柜体与测挡板均用镀锌螺丝连接。（3）.柜盘接地：每台柜盘单独与基础型钢连接。每台柜从后面左下部的基础型钢侧面上焊上鼻子，用6平方毫米铜线与柜上的接地端子连接牢固。技术负责人交底人接收人技术交底记录年月日鲁建5---1工程名称济军总病院病房楼分部工程电气安装分项工程名称:成套配电柜(盘)及动力开关柜安装4.4..柜盘顶上母线配置见母线安装要求。4.5.柜盘二次小线连接按原理图逐台检查柜盘上的全部电气元器件能否符合，其额定电压和控制线、操作电源电压必须分歧。按图敷设柜与柜之间的控制电缆连接线。敷设电缆要求见“电缆敷设”。控制线校线后，将每根芯线煨成圆圈，用镀锌螺丝、眼圈、弹簧垫连接在每个端子板上。端子板每侧普通一个端子压一根线，最多不能超过两根，并且两根线间加眼圈。多股线应刷锡，不准有端股。4.6.柜盘实验调解①高压实验应有当地供电部门答应的实验单位进行。实验标准符合国家规范、当地供电部门的规定及产品技术材料要求。②实验内容：高压柜框架、母线、避雷器、高压瓷瓶、电压互感器、电流互感器、高压开关等。③调解内容：过流继电器调解，工夫继电器、信号继电器调解和机械连锁调解。④二次控制小线调解及模拟实验Ⅰ.有的接线端子螺丝在紧一次。Ⅱ.绝缘遥测：用500伏摇表在段子板处测试每条回路的电阻，电阻必须大于0.5兆欧。Ⅲ.二次小线回路如有晶体管，集成电路、电子组件时，该部位的检查不准运用摇表和试玲测试，运用万用表测试回路能否接通。Ⅳ.临时的控制电源和操作电源；将柜（盘）内的控制、操作电源
