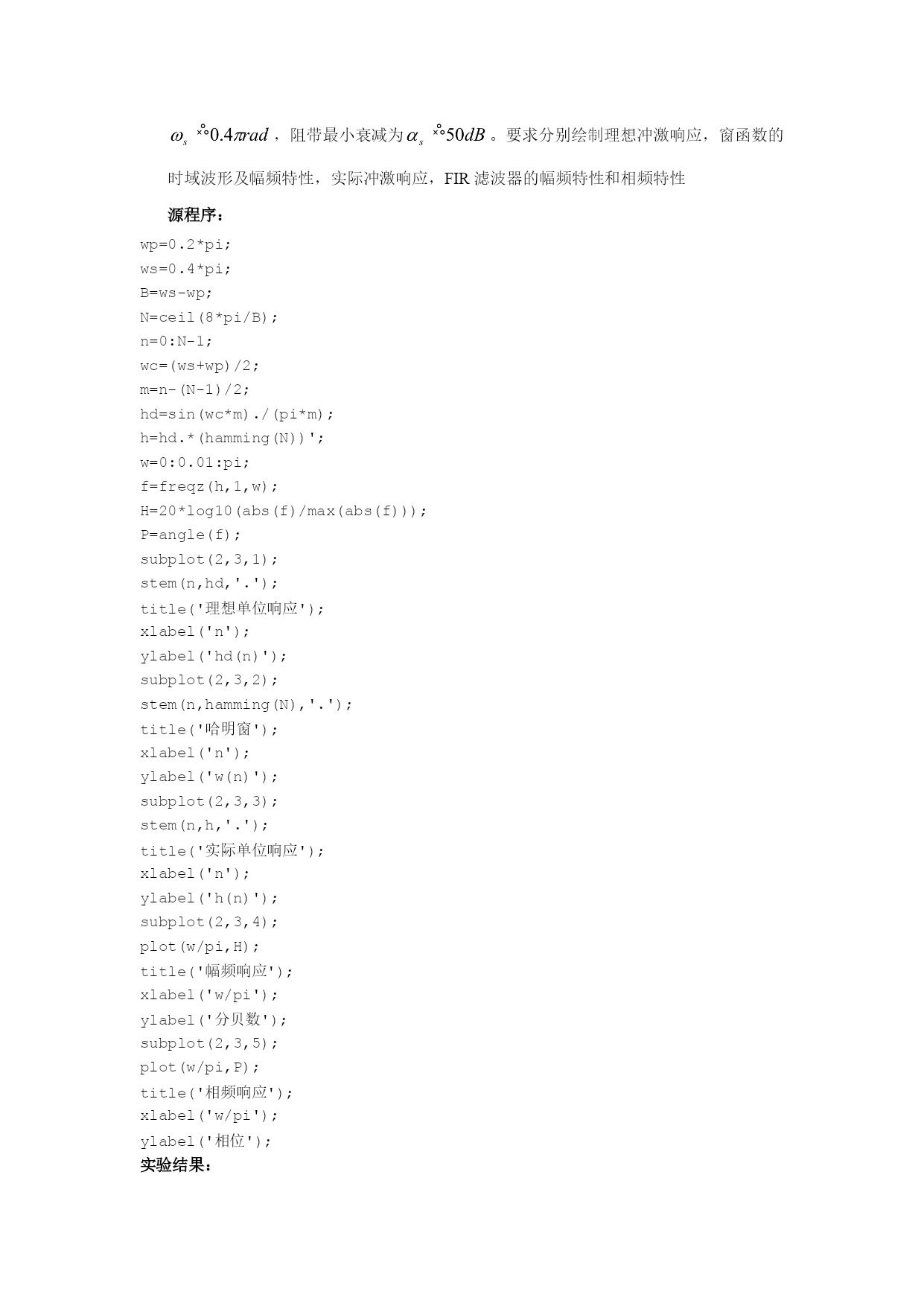

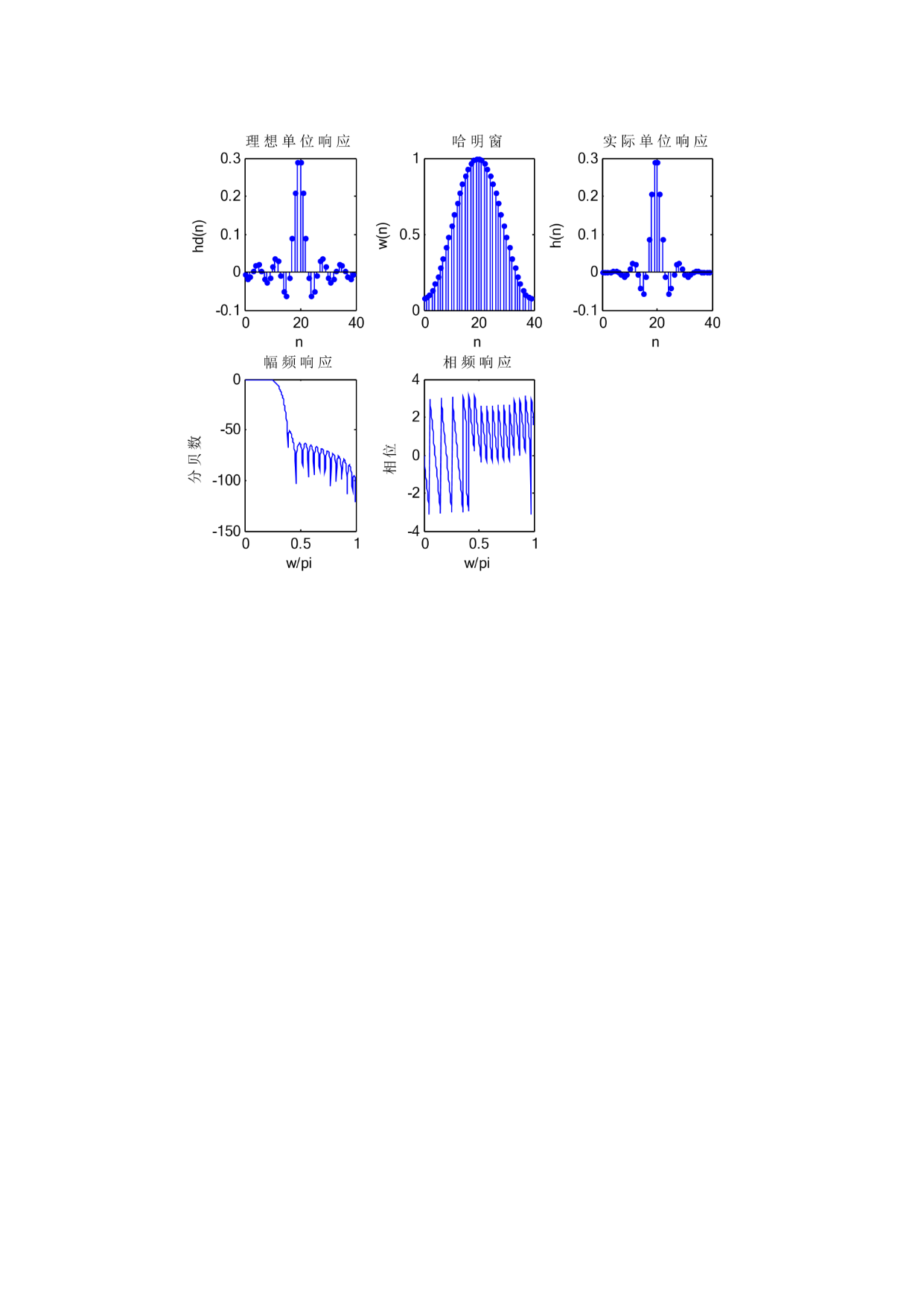

实验四基于窗函数的FIRDF的设计姓名：徐健学号：200912135116班级：电技电信0903分别用矩形窗和哈明窗设计FIR低通滤波器，设窗宽，截止频率，要求绘出两种窗函数设计的滤波器幅频曲线，并进行比较。源程序：N=11;w=0:0.01:pi;b1=fir1(N-1,0.2,boxcar(N));b2=fir1(N-1,0.2,hamming(N));h1=freqz(b1,1,w);H1=20*log10(abs(h1)/max(abs(h1)));h2=freqz(b2,1,w);H2=20*log10(abs(h2)/max(abs(h2)));plot(w/pi,H1,w/pi,H2);xlabel('w/pi');ylabel('分贝数');legend('矩形窗','哈明窗');实验结果：设计一个线性相位FIR低通滤波器，通带截止频率为，阻带截止频率为，阻带最小衰减为。要求分别绘制理想冲激响应，窗函数的时域波形及幅频特性，实际冲激响应，FIR滤波器的幅频特性和相频特性源程序：wp=0.2*pi;ws=0.4*pi;B=ws-wp;N=ceil(8*pi/B);n=0:N-1;wc=(ws+wp)/2;m=n-(N-1)/2;hd=sin(wc*m)./(pi*m);h=hd.*(hamming(N))';w=0:0.01:pi;f=freqz(h,1,w);H=20*log10(abs(f)/max(abs(f)));P=angle(f);subplot(2,3,1);stem(n,hd,'.');title('理想单位响应');xlabel('n');ylabel('hd(n)');subplot(2,3,2);stem(n,hamming(N),'.');title('哈明窗');xlabel('n');ylabel('w(n)');subplot(2,3,3);stem(n,h,'.');title('实际单位响应');xlabel('n');ylabel('h(n)');subplot(2,3,4);plot(w/pi,H);title('幅频响应');xlabel('w/pi');ylabel('分贝数');subplot(2,3,5);plot(w/pi,P);title('相频响应');xlabel('w/pi');ylabel('相位');实验结果：
