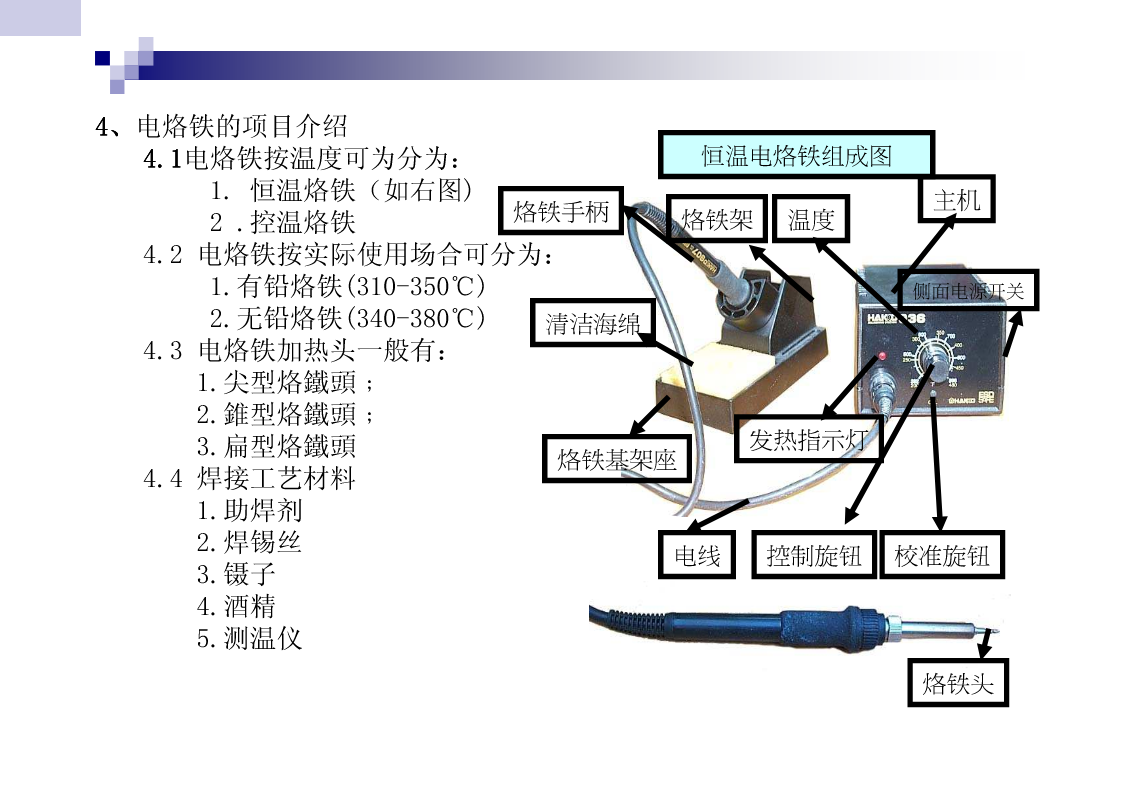

电烙铁使用手册RootWang/王新创05.18.2011QSMCSMTLAB111、1、、、目的目的规范在制品加工中手工焊接操作，保证产品质量。222、2、、、适用范围适用范围生产车间（SMT与后焊）。333、3、、、手工焊接使用的工具及要求手工焊接使用的工具及要求3.1电烙铁3.1.1手工焊接使用的电烙铁需带防静电接地线，焊接时接地线必须可靠接地，防静电恒温电烙铁插头的接地端必须可靠接交流电源保护地。3.1.2电烙铁绝缘电阻应大于10MΩ，电源线绝缘层不得有破损。3.1.3将万用表打在电阻档，表笔分别接触烙铁头部和电源插头接地端，接地电阻值稳定显示值应小于3Ω；否则接地不良。3.1.4烙铁头不得有氧化、烧蚀、变形等缺陷。3.2烙铁支架3.2.1烙铁放入烙铁支架后应能保持稳定、无下垂趋势，护圈能罩住烙铁的全部发热部位。3.2.2支架上的清洁海绵加适量清水，使海绵湿润不滴水为宜。3.3镊子：端口闭合良好，镊子尖无扭曲、折断。3.4防静电手腕：检测合格，手腕带松紧适中，金属片与手腕部皮肤贴合良好，接地线连接可靠。3.5烙铁不使用时上锡保护，工作时段长时间不用必须关闭电源防止空烧，下班后必须拔掉电源。444、4、、、电烙铁的项目介绍4.14.14.1电烙铁4.1按温度可为分为：恒温烙电铁成组图1.恒温烙铁（如右图)主机2.控温烙铁烙铁手柄烙铁架温度4.2电烙铁按实际使用场合可分为：1.有铅烙铁(310-350℃)侧面电源开关2.无铅烙铁(340-380℃)清洁绵海4.3电烙铁加热头一般有：1.尖型烙鐵頭﹔2.錐型烙鐵頭﹔3.扁型烙鐵頭发指热灯示烙铁基架座4.4焊接工艺材料1.助焊剂2.焊锡丝电线控制钮旋校准钮旋3.镊子4.酒精5.测温仪烙铁头5.电烙铁使用作业顺序：
打开电源开关
调整控溫烙铁旋鈕至所需溫度
加热指示灯开始闪烁时﹐可取下烙铁开始作业
左手拿锡丝，右手拿烙铁
随时擦拭烙铁头，保持烙铁头洁净
控制烙铁头与焊点的力度﹐不可挖PCBPAD点
烙铁与平面间的夾角应在30－45度之间﹒
每个焊点的作业时间应控制在2－3秒之间，看到焊锡熔化就立即撤离烙铁头
假如焊件需要镀锡，先将烙铁尖接触待镀锡处约1秒，然后再放焊料，焊锡熔化后立即撤开烙铁
焊接完成后，要仔细检查焊点是否牢固、有无虚焊现象﹒
作业完毕﹐加锡保养﹐將烙铁调至最低溫度
关闭电源开关﹒
所有焊点必須用指定的清洗济清洗.End!!!
