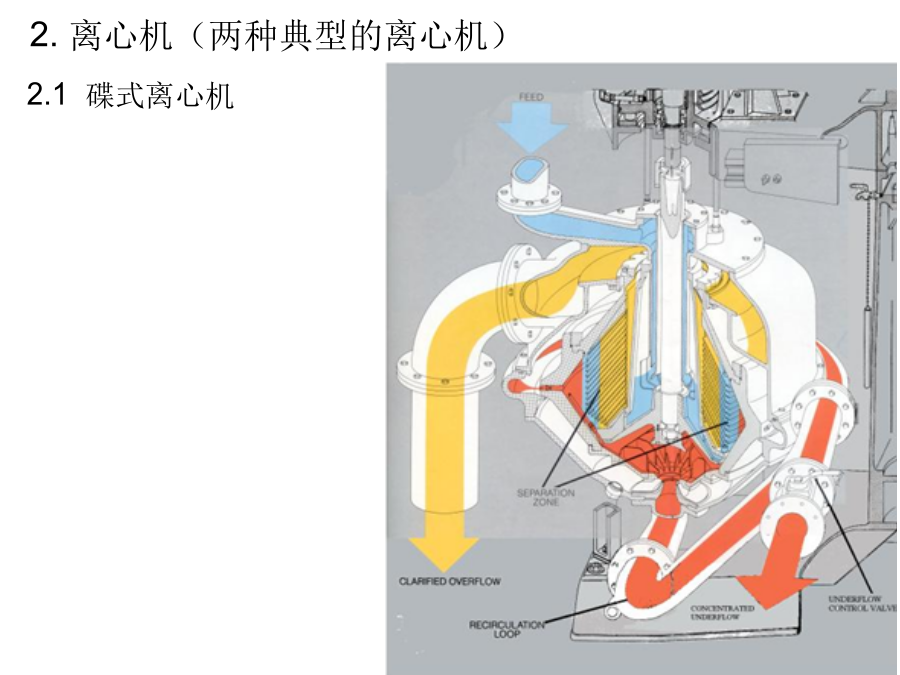

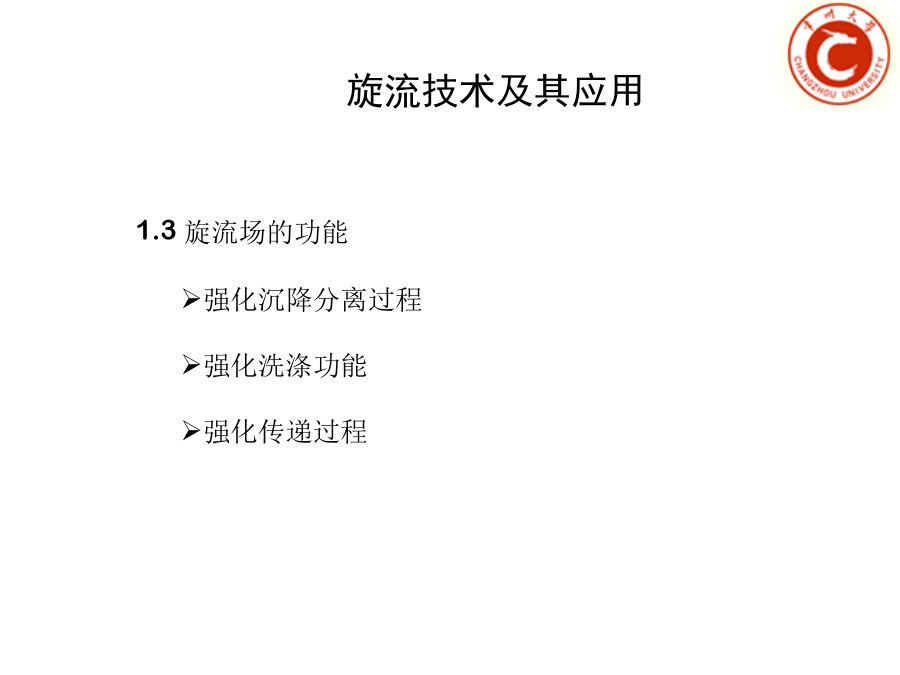

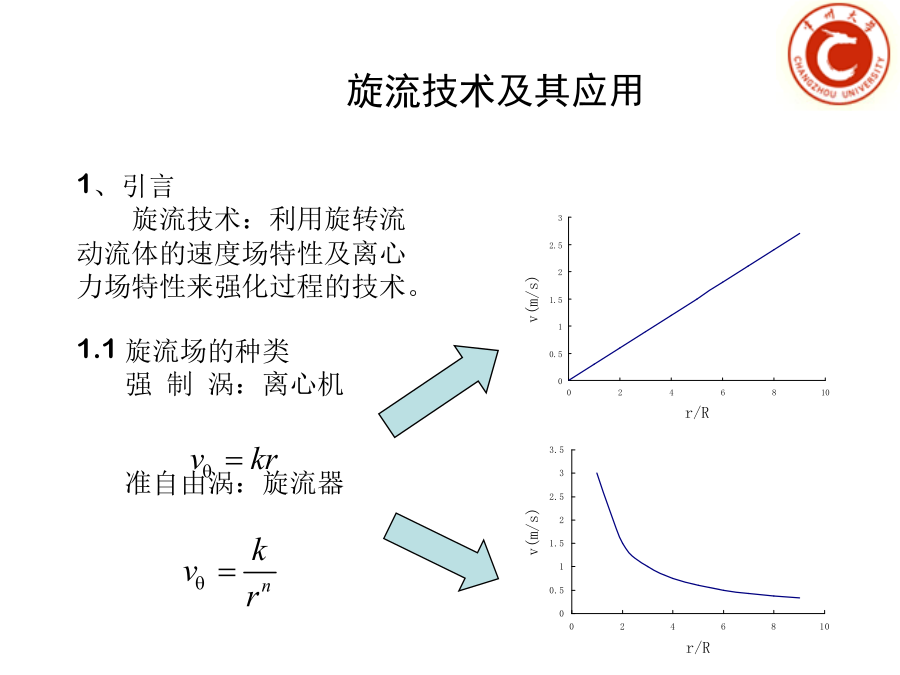

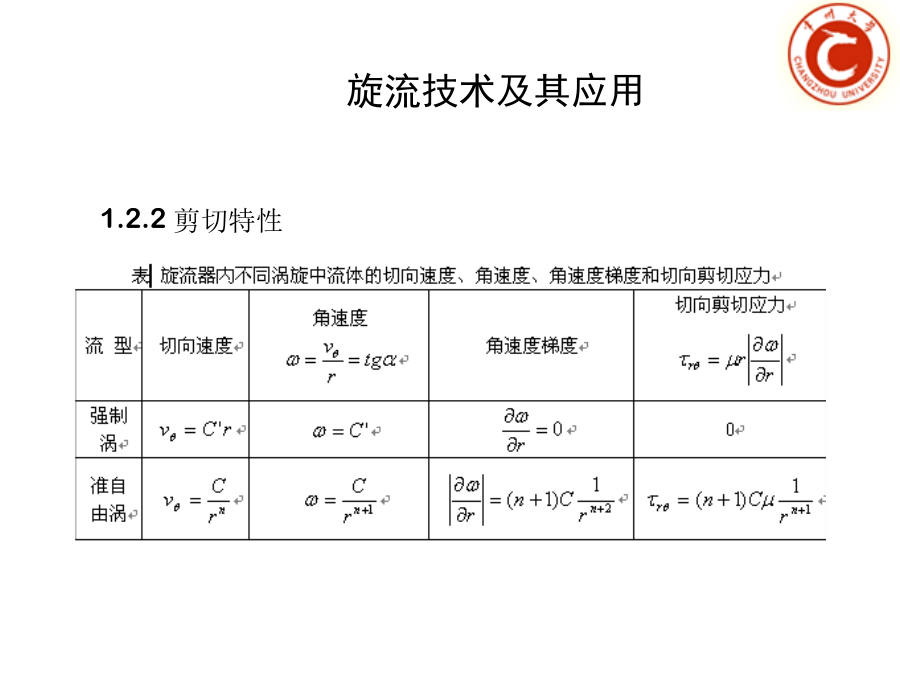

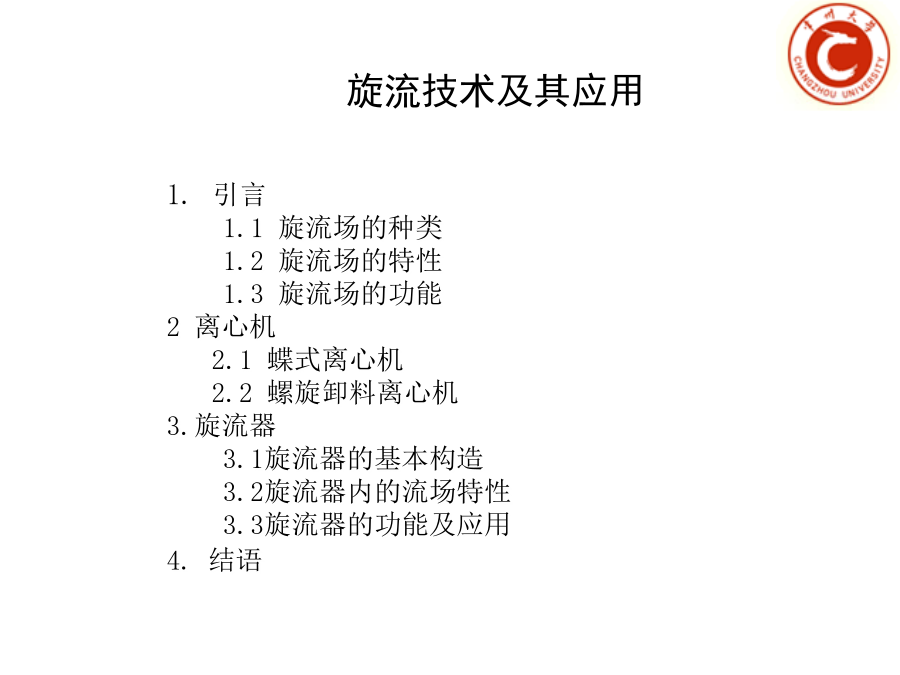

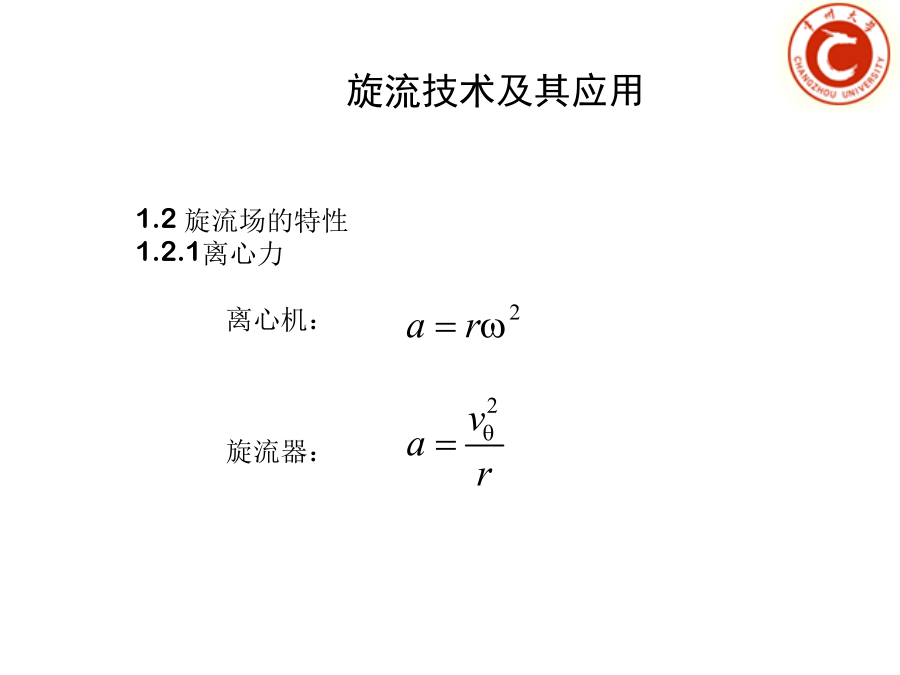

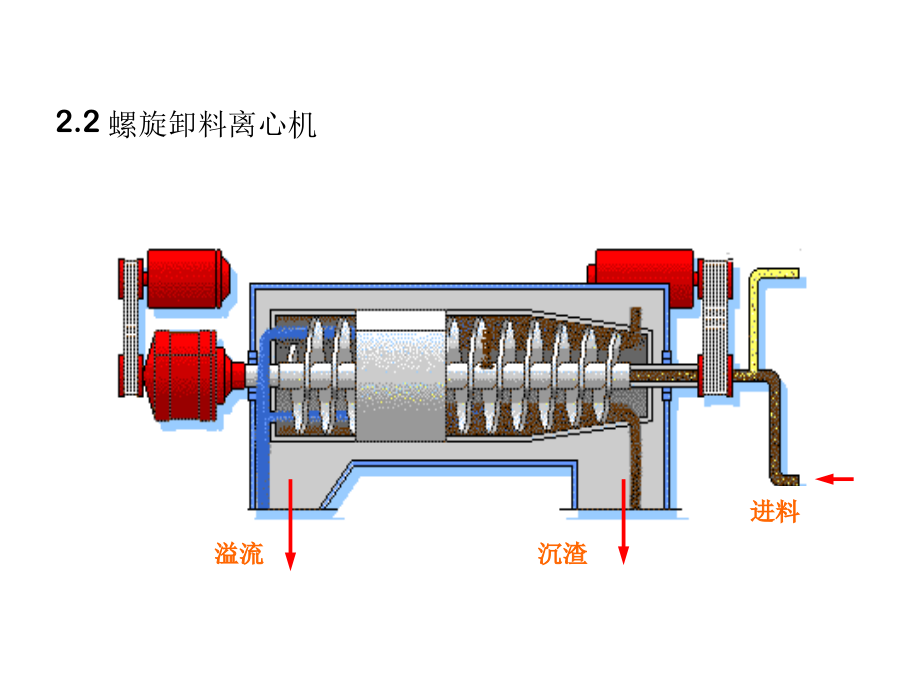

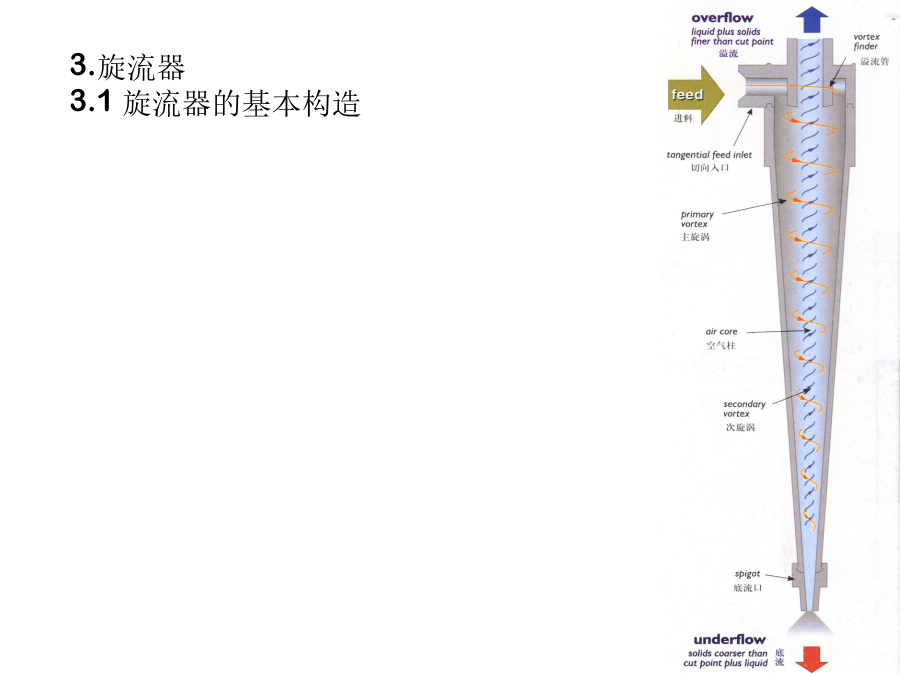

袁惠新常州大学分离工程研究所地点：江苏常州市白云路电话：051986330123邮政编码：213016QQ号：1448351427电子信箱：yuanhuixin2000@126.com引言1.1旋流场的种类1.2旋流场的特性1.3旋流场的功能2离心机2.1蝶式离心机2.2螺旋卸料离心机3.旋流器3.1旋流器的基本构造3.2旋流器内的流场特性3.3旋流器的功能及应用4.结语1、引言旋流技术：利用旋转流动流体的速度场特性及离心力场特性来强化过程的技术。1.1旋流场的种类强制涡：离心机准自由涡：旋流器1.2旋流场的特性1.2.1离心力离心机：旋流器：1.2.2剪切特性1.3旋流场的功能强化沉降分离过程强化洗涤功能强化传递过程2.离心机（两种典型的离心机）2.2螺旋卸料离心机3.旋流器3.1旋流器的基本构造3.2旋流器内的流场特性旋流分离的优点：（1）由于其流场剪切特性，旋流器有洗涤和强化聚结的作用;（2）工作连续、稳定、自动、可靠；（3）适应性好，生产及调节范围宽。（4）结构简单、紧凑、重量轻；（5）维护方便、能耗低、无须帮助分离的介质；（6）安装灵活方便；旋流分离的缺点：（1）由于旋流器内流场的剪切特性，如果参数设计不当,容易将液滴打碎乳化而恶化分离过程；（2）通用性较差。处理不同性质的物料往往需要不同结构尺寸或操作条件的旋流器。（3）分离固体时可能会产生堵塞问题。旋流技术及其应用3.3旋流技术的功能及应用3.3.1强化沉降分离过程利用其强大的离心力场（超重力场），用于液液分离气液分离气固分离固液分离固固分离3.3.1.1液液分离（1）除油型旋流器：1）含油污水处理：将含油量从几千甚至几万mg/L降到几十到几百以下。南阳油田炼油厂乳化油污水处理，从2400降到100mg/L吉林油田洗井水处理：从1000降到45mg/L以下；华北油田原油污水处理：从4000降到100mg/L以下；塔化，酸性水；本溪北台钢厂，轧钢污水。2）其他液液混合物中轻分散相的分离。旋流分离测试台旋流器组件江南大学分离工程研究所（2）脱水型旋流器1）油品脱水：哈尔滨炼油厂汽油脱水：从明水脱到100mg/L以下，操作比达3.5左右；河南南阳油田炼油厂：石脑油脱水，含水量从几%降到100mg/L以下；黑龙江石化：催化柴油脱水净化，柴油由混浊变透亮；香港第一国际环保有限公司，润滑油脱水。油品脱水、液化气脱胺装置油品脱水、液化气脱胺装置（3）液化气脱胺镇海炼化：胺液含量从6800mg/L降到100mg/L以下；大庆炼化，液化气胺液回收，胺液含量从1000mg/L降到80mg/L以下；九江石化液化气脱胺；锦西石化液化气脱胺；西安石化液化气脱胺。液化气脱胺（镇海炼化）液化气脱胺（镇海炼化）（4）原油脱水：•预脱水，将含水量降到20-30%或更低，代替一次、二次沉降脱水罐（华北油田）；•精脱水，将含水量降到几%以下，代替电脱水。（5）其它互不相溶液体混合物的分离:1)甲苯与水的分离;2)老化树脂与水的分离。3.3.1.2固液分离旋流器1）采出液除砂；2）洗井液处理；3）钻井泥浆处理；4）回收结晶；5）悬浮液增浓；6）悬浮液澄清。固液分离旋流器3.3.1.3气液分离旋流器干气脱胺：哈炼（处理量4,500-18,000m3/h，操作比达4.5;胺液浓度降到100～500mg/m3）、大庆炼化、胜利油田炼油厂、胜利油田石化总厂、山东东明石化集团有限公司、吉化、山东岚桥集团、巴陵石化润滑油脱气：沈阳中航世新天然气脱液：重庆华川、辽河油田等生物质气除焦油烟净化江南大学分离工程研究所生物质气除焦油3.3.1.4气固分离旋流器1）除尘；2）天然气除砂；2）回收固体颗粒。3.3.1.5固固分离旋流器1）废塑料的密度差分离2）太阳能材料切割废料中硅和碳化硅的分离回收；3）铝塑分离；4）活性炭除砂。3.3.2强化洗涤分离过程利用其强烈的流体剪切作用，达到固体颗粒表面的净化，如：生物柴油洗涤脱酸聚合物洗涤麸酸钠洗涤，等等。3.3.3强化传递过程强化传热传质，从而可用于强化传递分离过程：旋流干燥器旋流吸收器旋流换热器旋流吸附器也能强化反应过程，且能控制反应时间长度及反应时间分布，如旋流反应器旋流快速干燥器旋流吸收器3.3.4用于一些耦合过程根据旋流技术兼有强化相分离过程和强化传递过程的特性，旋流技术可用于干燥-分离，反应-分离，吸收-分离等一体化过程。4、结语旋流技术具有强化沉降过程的特性，可应用
