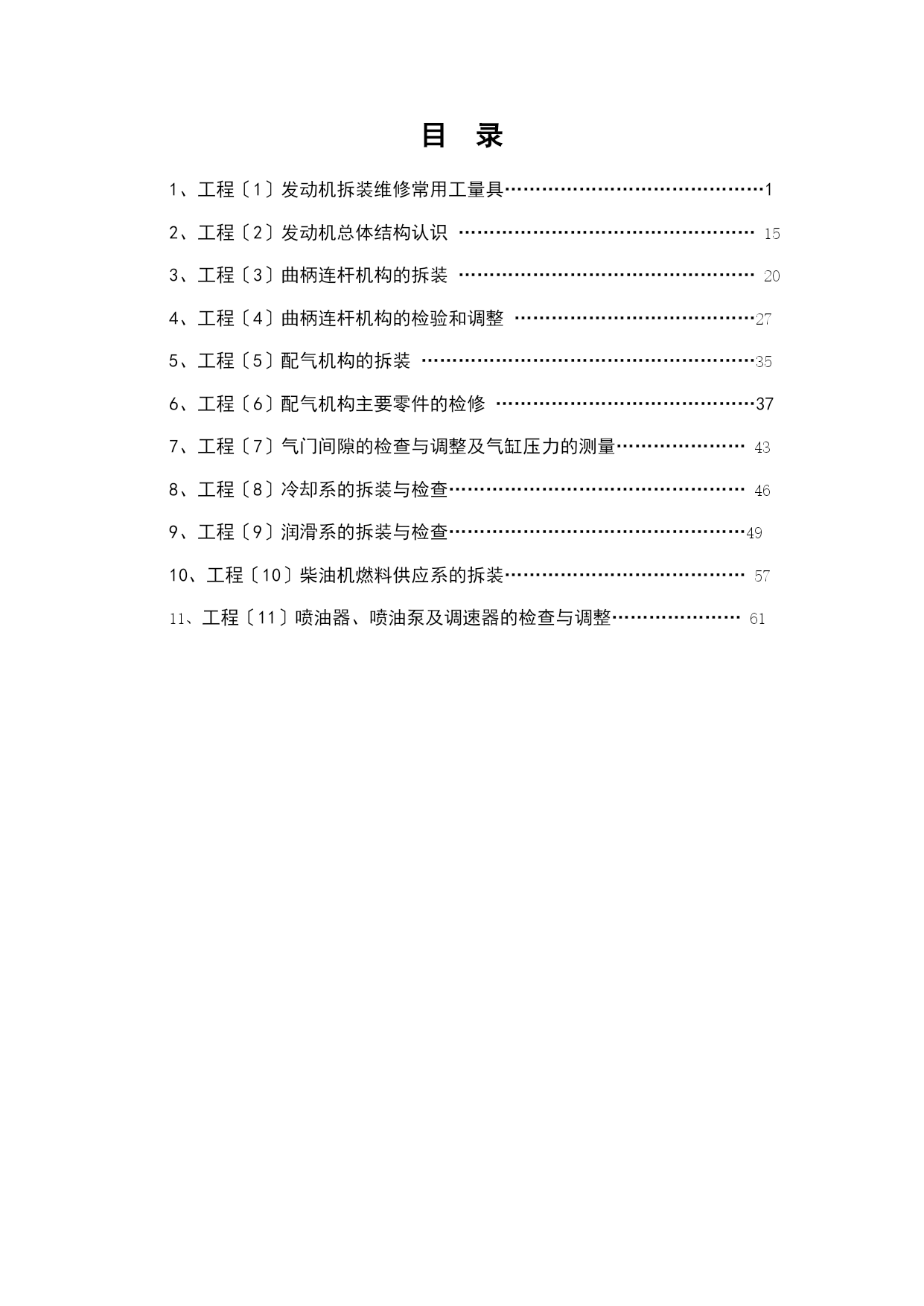

发动机构造与维修教程【完整版】(文档可以直接使用，也可根据实际需要修订后使用,可编辑放心下载）发动机构造与维修实训教材机电系汽车教研室目录1、工程〔1〕发动机拆装维修常用工量具……………………………………12、工程〔2〕发动机总体结构认识…………………………………………153、工程〔3〕曲柄连杆机构的拆装…………………………………………204、工程〔4〕曲柄连杆机构的检验和调整…………………………………275、工程〔5〕配气机构的拆装………………………………………………356、工程〔6〕配气机构主要零件的检修……………………………………377、工程〔7〕气门间隙的检查与调整及气缸压力的测量…………………438、工程〔8〕冷却系的拆装与检查…………………………………………469、工程〔9〕润滑系的拆装与检查…………………………………………4910、工程〔10〕柴油机燃料供应系的拆装…………………………………5711、工程〔11〕喷油器、喷油泵及调速器的检查与调整…………………61平安生产考前须知个人平安〔一〕眼睛的防护在汽车维修企业中，眼睛经常会受到各种伤害，如飞来的物体、腐蚀性的化学飞溅物、有毒的气体或烟雾等，但这些伤害几乎都是可以防护的。常见的保护眼睛的装备是护目镜和面罩。护目镜可以防护各种对眼睛的伤害，如飞来物体或飞溅的液体。在以下情况下，应考虑佩戴护目镜：进行金属切削加工、用錾子或冲子铲剔、使用压缩空气、使用清洗剂等。面罩不仅能够保护眼睛，还能保护整个面部。如果进行电弧焊或气焊，要使用带有色镜片的护目镜或深色镜片的特殊面罩，以防止有害光线或过强的光线伤害眼睛。注意：在摘下护目镜时，要闭上眼睛，防止粘在护目镜外的金属颗粒掉进眼睛里。〔二〕听觉的保护汽车修理厂是个噪声很大的场所，各种设备如冲击扳手、空气压缩机、砂轮机、发动机等的噪声都很大。短时的高噪声会造成暂时性听力丧失，但持续的较低噪声那么更有害。常见的听力保护装备有耳罩和耳塞，噪声极高时可同时佩戴。一般在钣金车间必须佩戴耳罩或耳塞。〔三〕手的保护手是身体经常受伤的部位之一，保护手要从两方面着手：一是不要把手伸到危险区域，如发动机前部转动的传动带区域、发动机排气管道附近等。二是必要时应戴上防护手套。不同的场合需用不同的防护手套，金属加工用劳保平安手套，接触化学品用橡胶手套。〔四〕衣服、头发及饰物宽松的衣服、长袖子、领带都容易卷进旋转的机器中，所以在修理厂中，首先一定要穿合体的工作服，最好是连体工作服，外套、工装裤也可以，这些工作服比平时衣着平安多了。如果戴领带那么要把它塞到衬衫里。工作时不要戴手表或其他饰物，特别是金属饰物，在进行电气维修时可能会导人电流而烧伤皮肤，或导致电路短路而损坏电子元件或设备。在工厂内要穿劳保鞋，可以保护脚面不被落下的重物砸伤，且劳保鞋的鞋底是防油、防滑的。长发很容易被卷入运转的机器中，所以长发一定要扎起来，并戴上帽子。二、工具和设备平安使用〔一〕手开工具的平安使用手开工具看起来是平安的，但使用不当也会导致事故，如用一字旋具代替撬棍，会导致旋具崩裂、损坏；飞溅物会打伤自己或他人；扳手从油腻的手中滑落，掉到旋转的元件上，再飞出来伤人，等等。另外，使用带锐边的工具时，锐边不要对着自己和工作同事。传递工具时要将手柄朝向对方。〔二〕动力工具的平安使用所有的电气设备都要使用三相插座，地线要平安接地，电缆或装配松动应及时维护；所有旋转的设备都应有平安罩，以免部件飞出伤人。在进行电子系统维修时，应断开电路的电源，方法是断开蓄电池的负极搭铁线，这不仅可以保护人身平安，还能防止对电器的损坏。许多维修工序需要将车辆升离地面，在升起车辆前应确保汽车已被正确支撑，并应使用平安锁以免汽车落下。用千斤顶支起汽车时应当确保千斤顶支撑在汽车底盘大梁局部或较结实的局部。注意：升起汽车时要先看维修手册，找到正确的支撑点，错误的支撑点不仅危险，而且会破坏汽车的结构。工具和设备都要定期检查和保养。〔三〕压缩空气的平安使用使用压缩空气时，应非常小心，不要玩弄它们，不要将压缩空气对着自己或别人，不要对着地面或设备、车辆乱吹。压缩空气会撕裂耳鼓膜，造成失聪；会损伤肺部或伤及皮肤；被压缩空气吹起的尘土或金属颗粒会造成皮肤、眼睛损伤。三、日常平安守那么〔一〕工具不使用时应保持干净并放到正确的位置。〔二〕各种设备和工具要及时检查和保养。〔三〕手上应防止油污，以免工具滑脱。〔四〕起动发动机的车辆应保证驻车制动正常。〔五〕不要在车间内乱转。〔六〕在车间内起动发动机要保持通风良好。〔七〕在车间内穿戴、着装要适宜，并佩戴必要的平安防护装备，如手套、护目镜、耳塞等。
