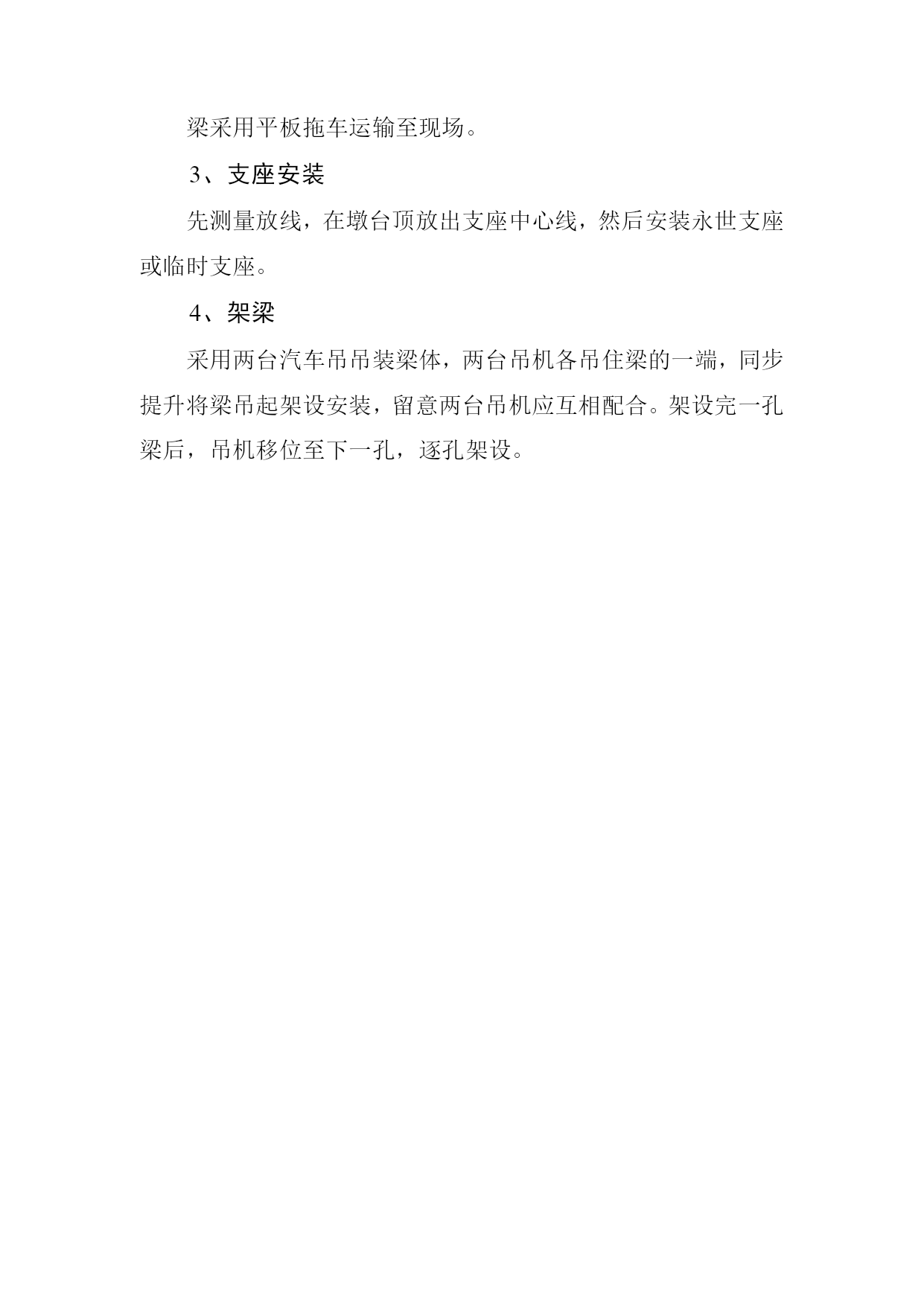

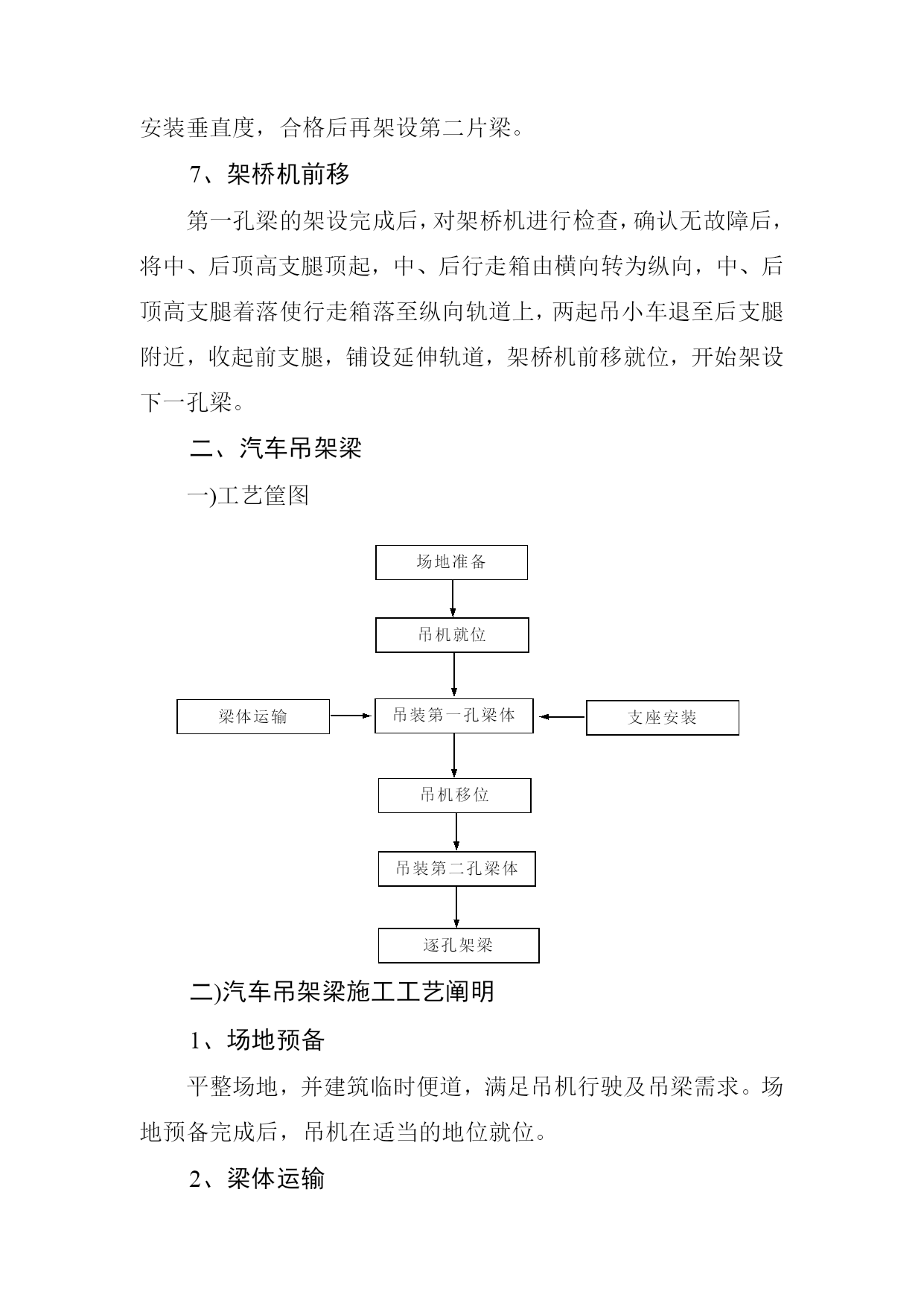

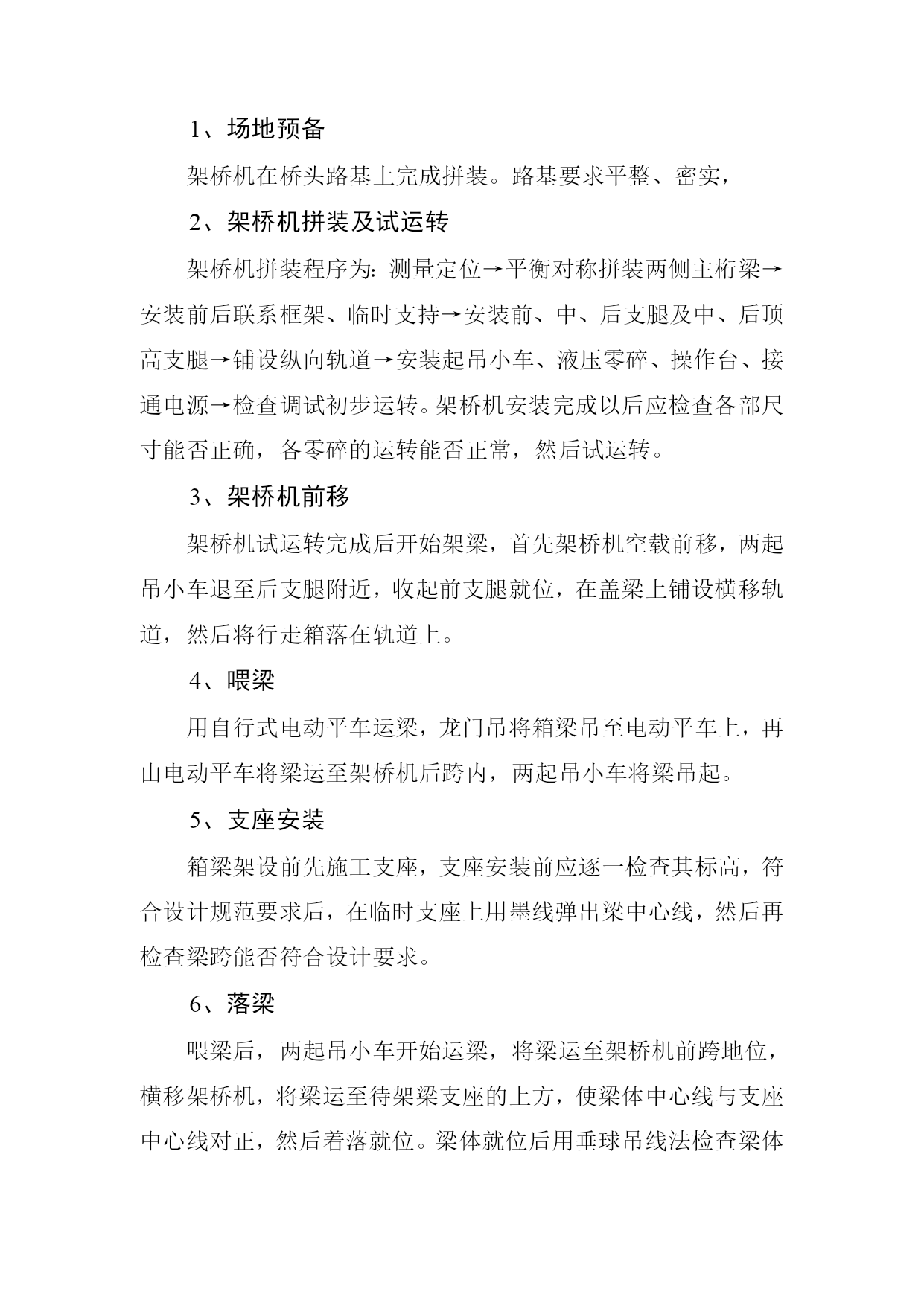

PAGE梁板安装施工工艺图一、架桥机架梁一)工艺图场地准备铺设轨道安装完成架桥机拼装及试运行逐孔安装铺设延伸轨道完成第一孔梁架设落梁架桥机移梁到位架桥机空载前移喂梁支座安装箱梁预制龙门吊机移梁电动平车运梁二)架桥机架梁施工工艺阐明1、场地预备架桥机在桥头路基上完成拼装。路基要求平整、密实，2、架桥机拼装及试运转架桥机拼装程序为：测量定位→平衡对称拼装两侧主桁梁→安装前后联系框架、临时支持→安装前、中、后支腿及中、后顶高支腿→铺设纵向轨道→安装起吊小车、液压零碎、操作台、接通电源→检查调试初步运转。架桥机安装完成以后应检查各部尺寸能否正确，各零碎的运转能否正常，然后试运转。3、架桥机前移架桥机试运转完成后开始架梁，首先架桥机空载前移，两起吊小车退至后支腿附近，收起前支腿就位，在盖梁上铺设横移轨道，然后将行走箱落在轨道上。4、喂梁用自行式电动平车运梁，龙门吊将箱梁吊至电动平车上，再由电动平车将梁运至架桥机后跨内，两起吊小车将梁吊起。5、支座安装箱梁架设前先施工支座，支座安装前应逐一检查其标高，符合设计规范要求后，在临时支座上用墨线弹出梁中心线，然后再检查梁跨能否符合设计要求。6、落梁喂梁后，两起吊小车开始运梁，将梁运至架桥机前跨地位，横移架桥机，将梁运至待架梁支座的上方，使梁体中心线与支座中心线对正，然后着落就位。梁体就位后用垂球吊线法检查梁体安装垂直度，合格后再架设第二片梁。7、架桥机前移第一孔梁的架设完成后，对架桥机进行检查，确认无故障后，将中、后顶高支腿顶起，中、后行走箱由横向转为纵向，中、后顶高支腿着落使行走箱落至纵向轨道上，两起吊小车退至后支腿附近，收起前支腿，铺设延伸轨道，架桥机前移就位，开始架设下一孔梁。二、汽车吊架梁一)工艺筐图场地准备逐孔架梁吊装第二孔梁体吊装第一孔梁体吊机移位支座安装梁体运输吊机就位二)汽车吊架梁施工工艺阐明1、场地预备平整场地，并建筑临时便道，满足吊机行驶及吊梁需求。场地预备完成后，吊机在适当的地位就位。2、梁体运输梁采用平板拖车运输至现场。3、支座安装先测量放线，在墩台顶放出支座中心线，然后安装永世支座或临时支座。4、架梁采用两台汽车吊吊装梁体，两台吊机各吊住梁的一端，同步提升将梁吊起架设安装，留意两台吊机应互相配合。架设完一孔梁后，吊机移位至下一孔，逐孔架设。
