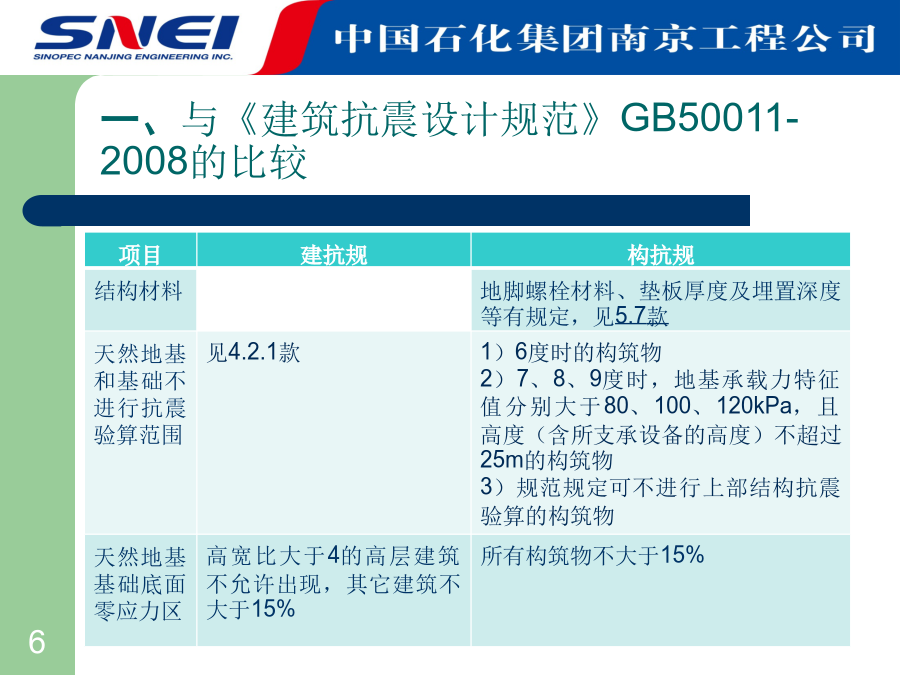

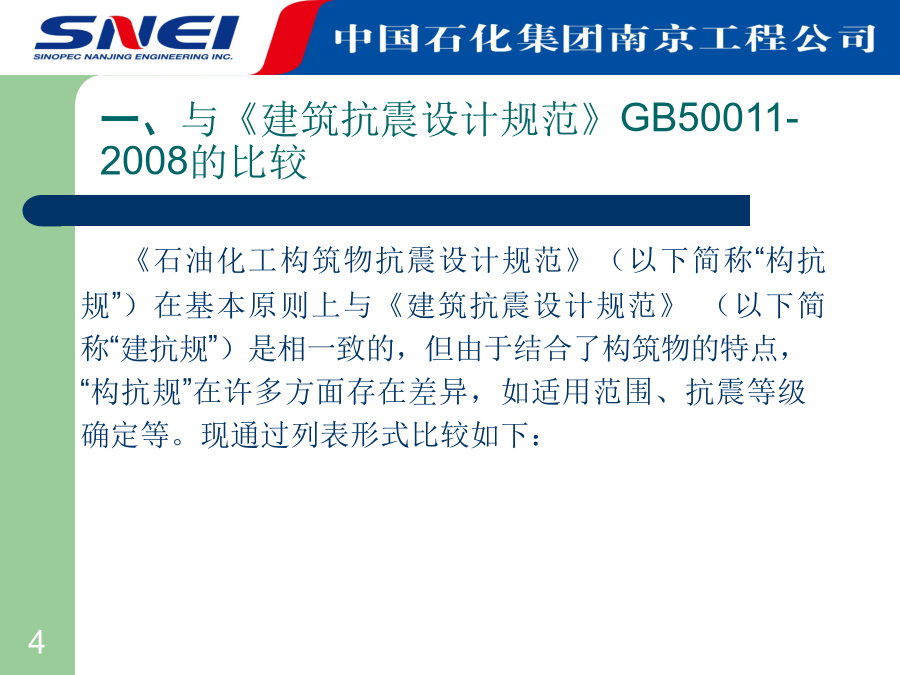

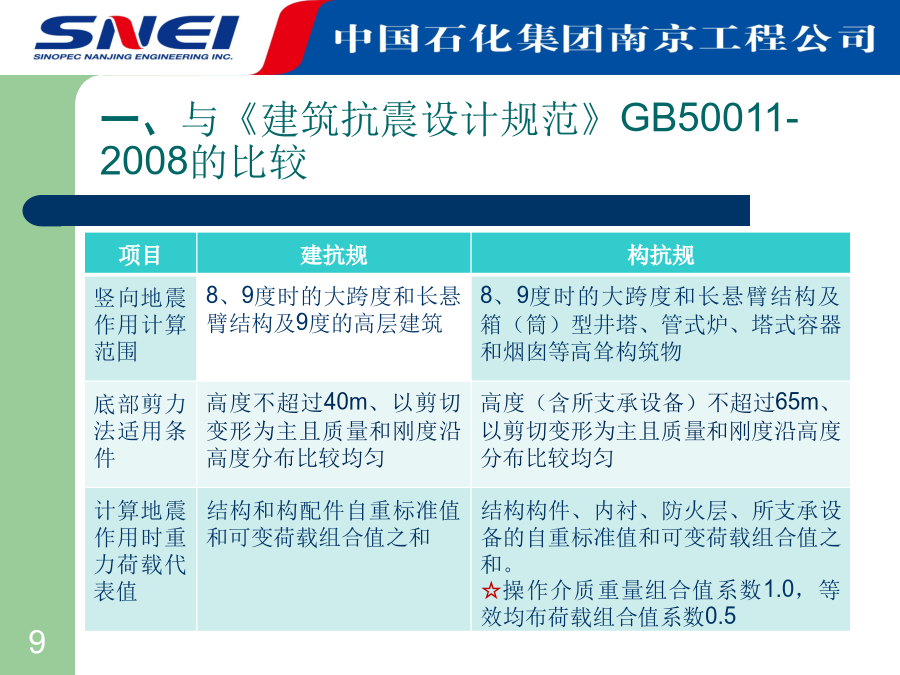

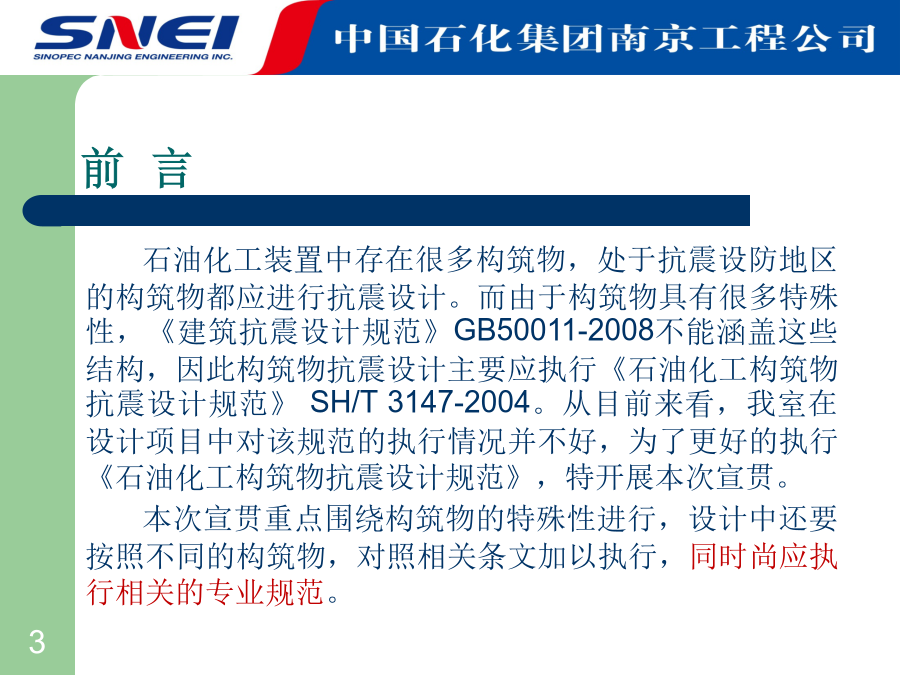

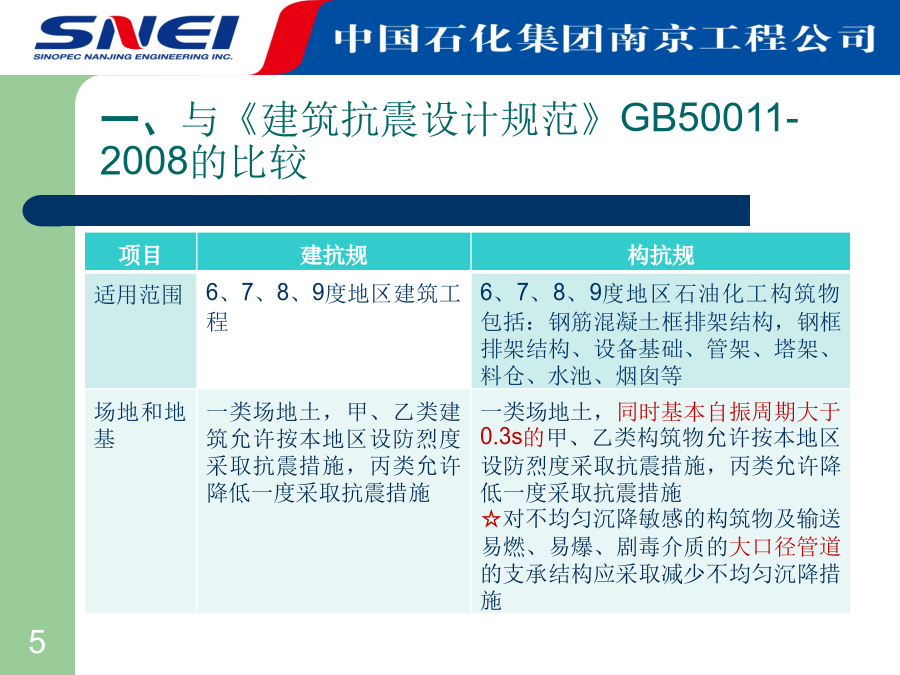

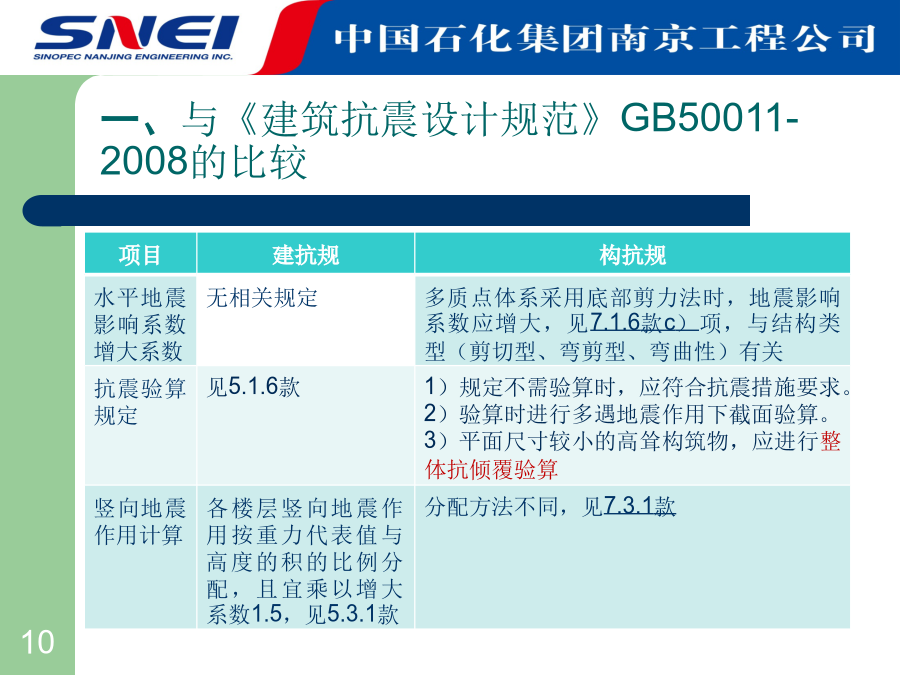

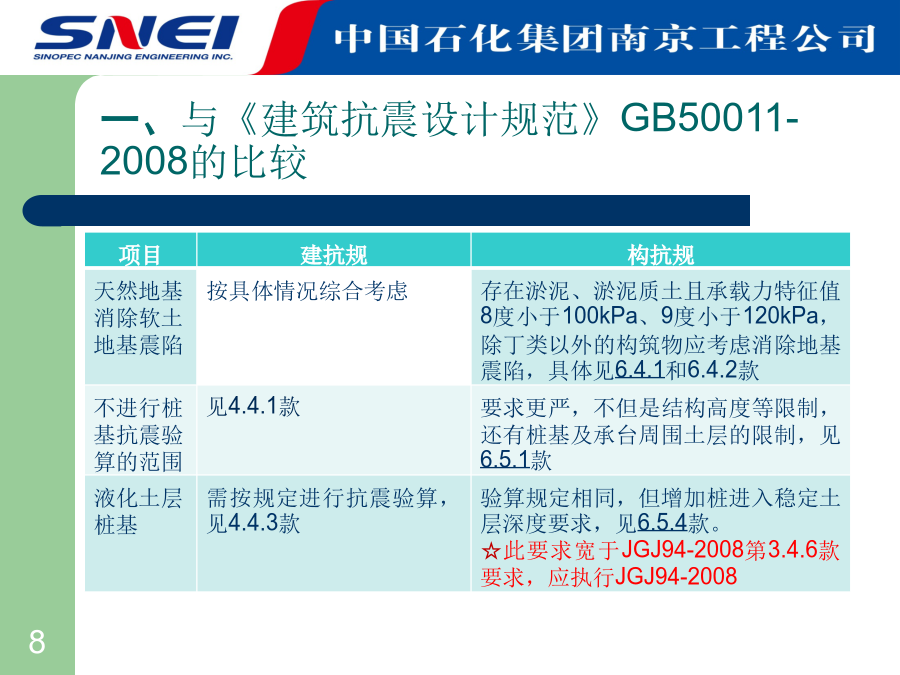

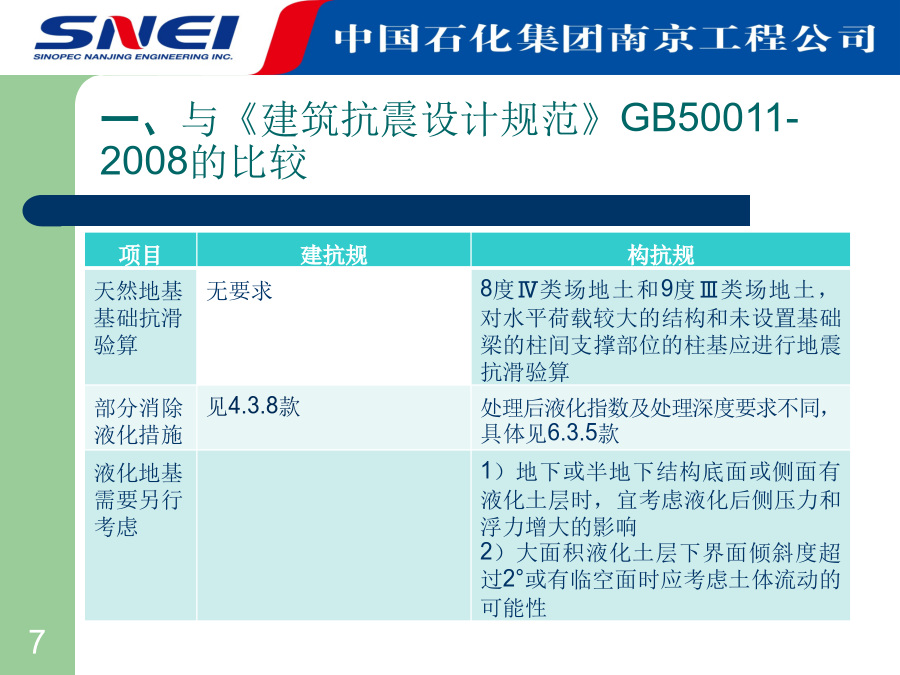

石油化工构筑物抗震设计规范SH/T3147-2004宣贯讲座内容前言《石油化工构筑物抗震设计规范》（以下简称“构抗规”）在基本原则上与《建筑抗震设计规范》（以下简称“建抗规”）是相一致的，但由于结合了构筑物的特点，“构抗规”在许多方面存在差异，如适用范围、抗震等级确定等。现通过列表形式比较如下：1.钢筋混凝土框排架结构是指：钢筋混凝土框架结构或框架—抗震墙结构与钢筋混凝土排架结构的组合结构。2.钢筋混凝土框排架结构的抗震等级按框架部分的高度和设防烈度确定，与GB50011-2008相比除6度时高度界限为25m外，其余相同。3.抗震计算与GB50011-2008基本一致。4.有别于GB50011-2008的规定：1）梁纵筋一排多于4根时，每隔一根宜用箍筋或拉筋固定；2）柱截面尺寸不宜小于400（GB为300），长短边之比不宜大于4（GB为3）；3）柱净高和截面高度之比不大于3的短柱：a）除一级外，箍筋应按高一级抗震等级配置；b）应配置对角斜筋，具体见8.3.17款。1.承重的钢框架、钢排架及其组合结构构筑物最大高宽比，高度算至框架顶，有设备时算至设备顶。2.钢结构构筑物，应优先采用框架—支撑结构。3.顶层及有设备层宜设置水平支撑。当各榀框架侧向刚度相差较大、竖向支撑布置又不规则时应设置水平支撑。水平支撑构造要求同“建抗规”附录G。4.钢结构阻尼比取值、柱长细比限值、框架梁柱板材宽厚比限值等以高度界限确定，高度界限均为35m。而“建抗规”以层数界限确定，层数界限为12层。5.高度超过35m的钢框架刚接柱脚宜采用插入式或埋入式。实腹式钢柱插入式柱脚的埋入深度不得小于钢柱截面高度的2倍，且同时不小于按9.3.7款计算的深度。6.采用外露式刚接柱脚时，柱脚螺栓的组合弯矩设计值应乘以1.2倍。1.钢筋混凝土框架式塔基础的框架结构抗震等级可（宜）提高一级。2.6度及7度Ⅰ、Ⅱ类场地的圆筒式、圆柱式塔基础可不进行抗震验算，但应满足抗震措施要求。3.抗震设防烈度为7度时，仅考虑水平地震作用；8度、9度时应同时考虑竖向和水平地震作用。4.框架式塔基础及总高度大于或等于65m的圆筒式或圆柱式塔基础，宜采用振型分解反应谱法进行水平地震作用计算。5.计算地震作用时，重力荷载代表值按正常生产工况计算。1.场地为Ⅲ、Ⅳ类时，储罐基础宜采用钢筋混凝土环墙式基础，不宜采用外环墙式和护坡式基础。2.不设置地脚螺栓的的非桩基储罐基础可不进行抗震验算，但应满足抗震措施要求。3.储罐结构的基本自振周期、水平地震作用等计算见12.2条，阻尼比取0.035。1.球罐基础采用钢筋混凝土独立基础时，应加连系梁。2.球罐结构的基本自振周期计算见13.2.3款，水平地震作用可按单质点体系计算，阻尼比取0.035。3.设防烈度为6度时可不进行地震作用计算，但应满足抗震措施要求。抗震设防类别为乙类。球罐基础抗震验算应按两个方向进行：1.卧式冷换设备的基础可不进行抗震验算，但应满足抗震措施要求。2.卧式容器的基础，水平地震作用按下式计算：FEK=αmax(GBK+0.5Gjk)式中：αmax—水平地震影响系数最大值GBK—正常操作状态下容器、保温、平台等及介质重力标准值Gjk—基础底板以上构件自重标准值1.管式炉基础仅考虑水平地震作用。可采用底部剪力法，地震影响系数取最大值。2.6度及7度Ⅰ、Ⅱ类场地的管式炉基础可不进行抗震验算，但应满足抗震措施要求。1.8度和9度时，活动管架不应采用半铰管架，宜采用刚性管架。2.钢筋混凝土管架的抗震等级，固定管架和活动管架可分别按三、四级采用。3.7度~9度时，下列管架应考虑横向水平地震作用：a）管道中有三根及以上的直径大于500的管道，单根烟气管道，高温高压油气管道、剧毒介质管道；b）带重型顶盖的管架，带空冷器或换热器的管架。4.7度~9度时，下列管架应考虑纵向水平地震作用：a）独立管架中的固定管架，计算见17.2.3款；b）纵梁式管架的柱间支撑。5.8度和9度时，跨度大于等于24m的支撑管道的桁架应进行水平和竖向地震作用和作用效应计算。6.7度~9度时，除3、4、5条所列需要进行抗震验算外，其它结构或构件可不进行抗震验算，但应满足抗震措施要求。7.水平地震作用可不与管道温度膨胀水平推力同时考虑。1.6度及7度Ⅰ、Ⅱ类场地的塔架结构可不进行抗震验算，但应满足抗震措施要求。2.7度Ⅲ、Ⅳ类场地和8度Ⅰ、Ⅱ类场地的塔架结构，可仅考虑水平地震作用，8度Ⅲ、Ⅳ类场地和9度时，应同时考虑水平和竖向地震作用。3.塔架结构可不进行罕遇地震下弹塑性变形验算。4.塔架结构计算地震作用时裹冰荷载取值为63%。裹冰对增大杆件截面，风荷载也应增大。5.
