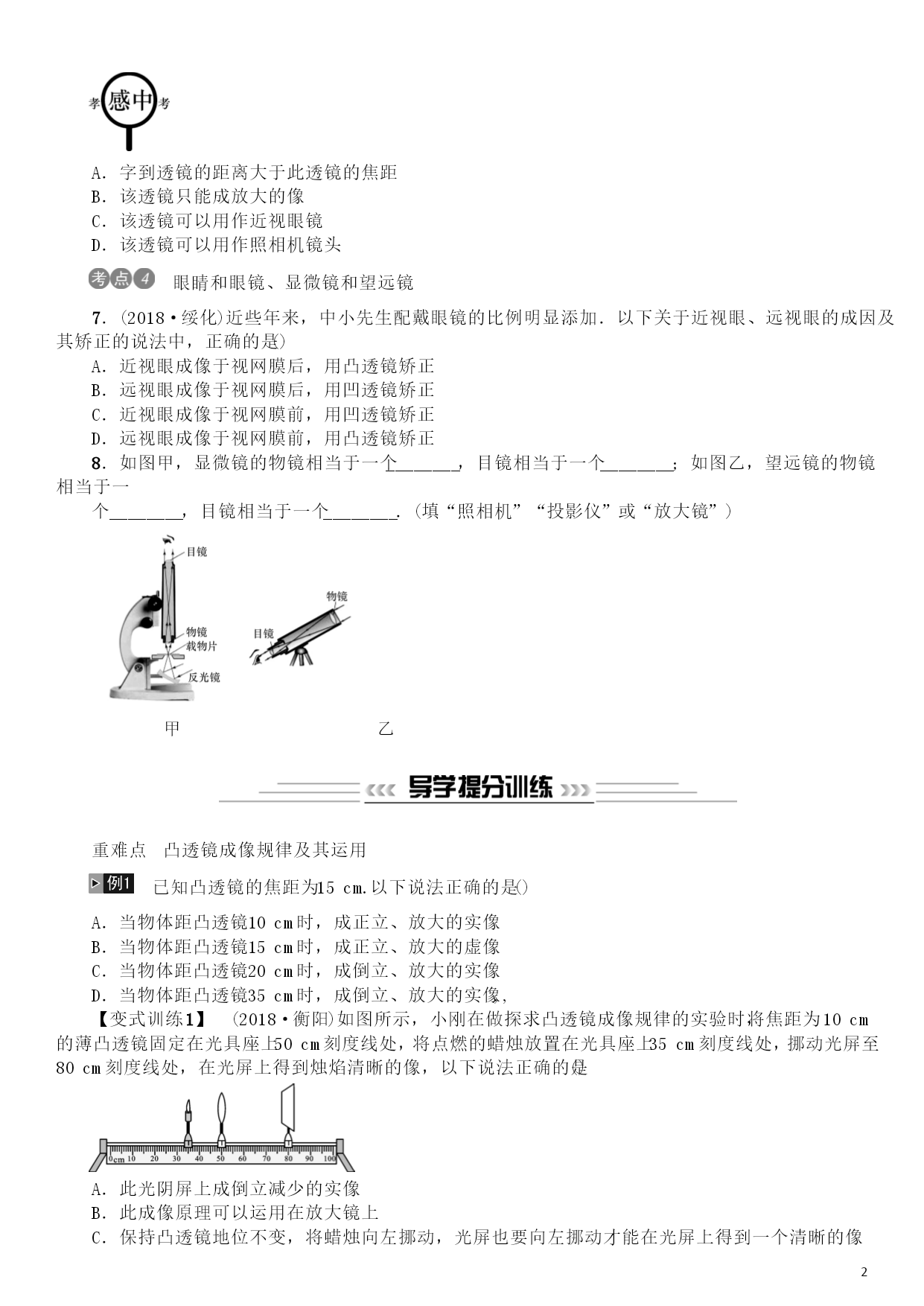

PAGEPAGE8第3讲透镜及其运用透镜的品种及其对光线的作用1．如图所示，以下透镜属于凸透镜的是()2．(2017·枣庄)根据光的传播路径，在图中的虚线框内，填入符合要求的透镜．甲乙3．完成以下光路图．凸透镜成像规律4．(2018·恩施)如图，小强在做凸透镜成像实验时，他得到以下结论，你认为正确的是()A．蜡烛置于c点时，在光屏上能成一个放大的像B．蜡烛置于b点时，在光屏上能成一个倒立减少的像C．蜡烛从a点向b点挪动，光屏上的像逐渐变大D．蜡烛从b点向左挪动，光屏上的像逐渐变大凸透镜成像规律的运用5．当烛焰、透镜、光屏三者在如图所示的地位时，烛焰在光屏上恰好成清晰的像，则以下光学器件正常运用时，与这个烛焰成像特点相反的是()A．放大镜B．照相机C．投影仪D．监控摄像头6．如图所示为小明用透镜观察字的情景，以下说法正确的是()A．字到透镜的距离大于此透镜的焦距B．该透镜只能成放大的像C．该透镜可以用作近视眼镜D．该透镜可以用作照相机镜头眼睛和眼镜、显微镜和望远镜7．(2018·绥化)近些年来，中小先生配戴眼镜的比例明显添加．以下关于近视眼、远视眼的成因及其矫正的说法中，正确的是()A．近视眼成像于视网膜后，用凸透镜矫正B．远视眼成像于视网膜后，用凹透镜矫正C．近视眼成像于视网膜前，用凹透镜矫正D．远视眼成像于视网膜前，用凸透镜矫正8．如图甲，显微镜的物镜相当于一个________，目镜相当于一个________；如图乙，望远镜的物镜相当于一个________，目镜相当于一个________．(填“照相机”“投影仪”或“放大镜”)甲乙重难点凸透镜成像规律及其运用已知凸透镜的焦距为15cm.以下说法正确的是()A．当物体距凸透镜10cm时，成正立、放大的实像B．当物体距凸透镜15cm时，成正立、放大的虚像C．当物体距凸透镜20cm时，成倒立、放大的实像D．当物体距凸透镜35cm时，成倒立、放大的实像,,【变式训练1】(2018·衡阳)如图所示，小刚在做探求凸透镜成像规律的实验时，将焦距为10cm的薄凸透镜固定在光具座上50cm刻度线处，将点燃的蜡烛放置在光具座上35cm刻度线处，挪动光屏至80cm刻度线处，在光屏上得到烛焰清晰的像，以下说法正确的是()A．此光阴屏上成倒立减少的实像B．此成像原理可以运用在放大镜上C．保持凸透镜地位不变，将蜡烛向左挪动，光屏也要向左挪动才能在光屏上得到一个清晰的像D．保持蜡烛和光屏的地位不变，将凸透镜在蜡烛与光屏之间挪动，不可能再次在光屏上成清晰的像【变式训练2】(2018·眉山)如图所示，小红同学在探求凸透镜成像规律的实验中，将焦距f＝15cm的凸透镜固定在光具座上50cm刻度线处后，应将光屏向________(填“左”或“右”)挪动，才能在光屏上观察到烛焰清晰的________(填“正立”或“倒立”)的像．破解易错题一凸透镜的焦距为10cm，将点燃的蜡烛从距凸透镜40cm处沿主光轴移到距凸透镜30cm处的过程中，像的大小和像距的变化情况是()A．像变大，像距变大B．像变大，像距变小C．成放大的像，像距变小D．成放大的像，像距变大,提分技巧实验打破探求凸透镜成像规律(2018·荆州)在探求凸透镜成像规律时，如图甲所示，将A凸透镜固定在光具座上35cm刻度线处，将点燃的蜡烛放置在光具座上5cm刻度线处，挪动光屏，使烛焰在光屏上成清晰的像，由A凸透镜成像中物距和像距的变化关系画出图象如图乙所示；接着保持蜡烛的地位不变，将凸透镜A换为凸透镜B并保持地位不变，挪动光屏，使烛焰在光屏上成清晰的像，如图丙所示．(1)请根据上述实验景象和凸透镜成像规律判断：凸透镜A的焦距是________cm，凸透镜A的焦距________(填“大于”“小于”或“等于”)凸透镜B的焦距．(2)在图甲中，保持凸透镜地位不动，把蜡烛向右挪动5cm，要想在光屏上再次得到清晰的像，该当把光屏向________(填“左”或“右”)挪动一段距离，像将________(填“变大”“变小”或“不变”)．(3)图丙所示的实验景象可以阐明________(填“照相机”“幻灯机”或“放大镜”)的成像特点；若将远视眼镜放在蜡烛与凸透镜之间，光屏上本来清晰的像变模糊了，若保持凸透镜和光屏的地位不动，应使蜡烛________(填“靠近”或“阔别”)凸透镜，才能在光屏上再次看到烛焰清晰的像．(4)随着实验的进行，蜡烛由于燃烧逐渐变短，光屏上的像逐渐向________挪动．为了保证烛焰、凸透镜和光屏三者中心在同一高度，并且使像残缺地成在光屏的中央，可将____________挪动．(5
