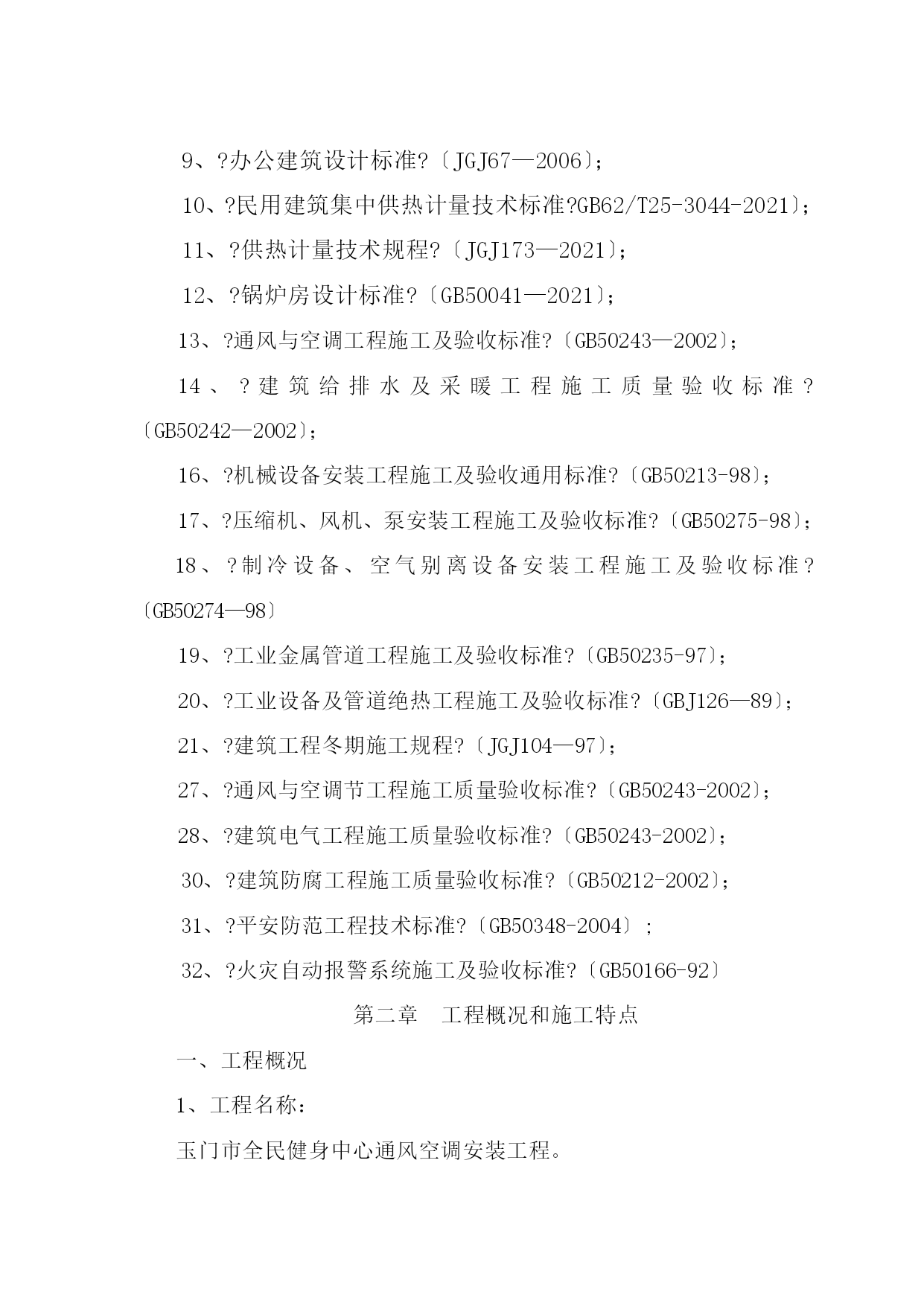

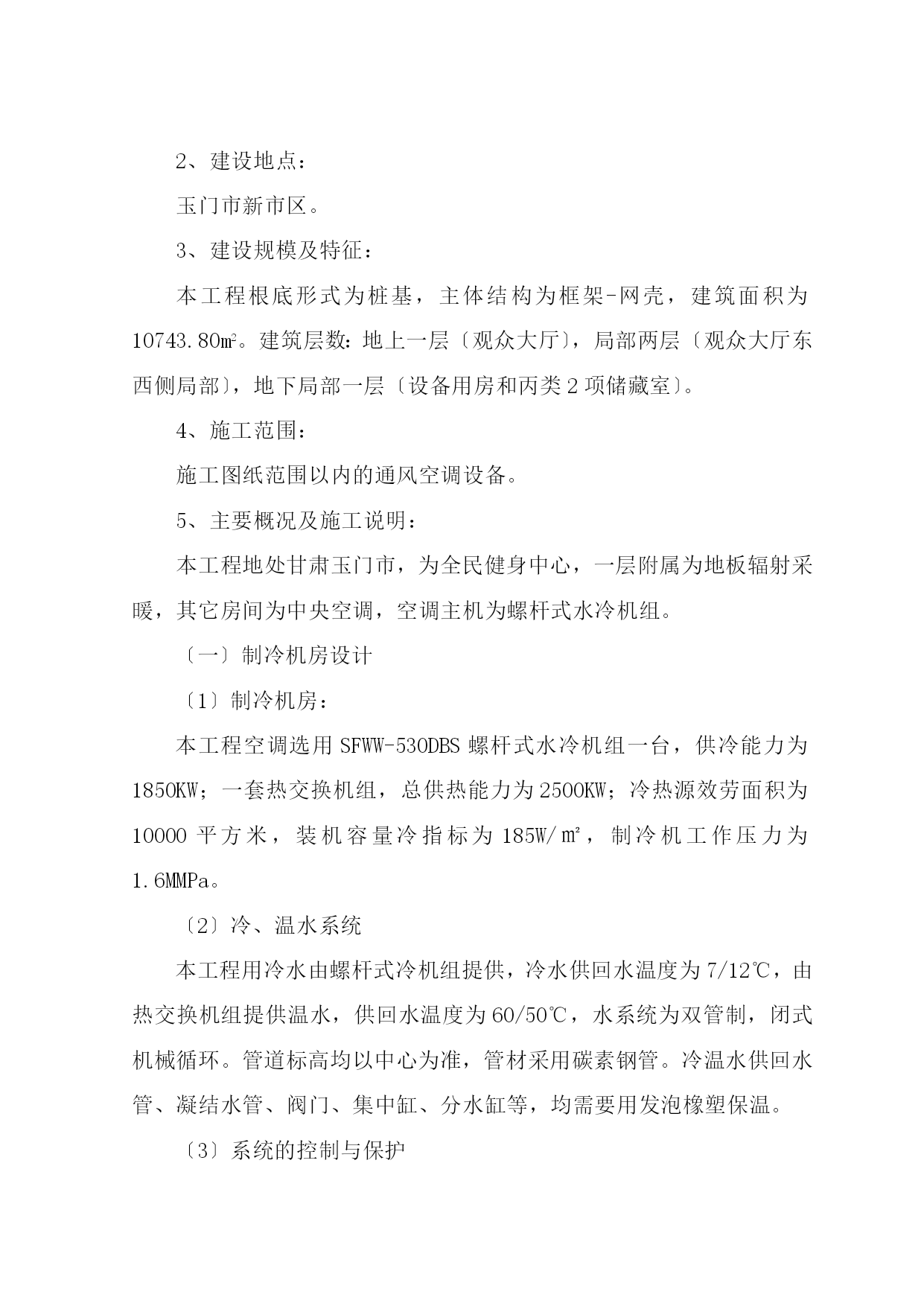

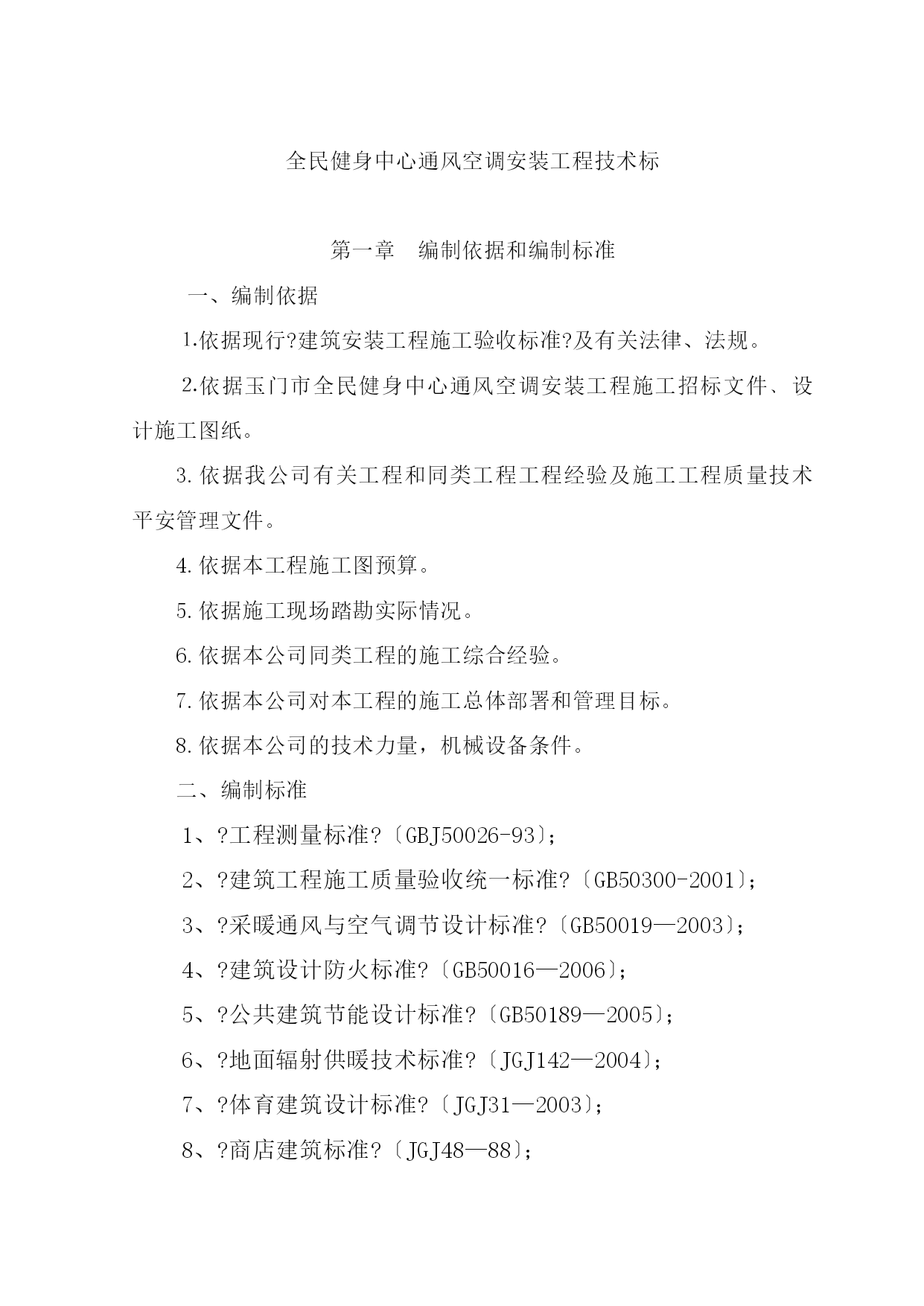

全民健身中心通风空调安装工程技术标【完整版】(文档可以直接使用，也可根据实际需要修订后使用,可编辑放心下载）全民健身中心通风空调安装工程技术标第一章编制依据和编制标准一、编制依据⒈依据现行?建筑安装工程施工验收标准?及有关法律、法规。⒉依据玉门市全民健身中心通风空调安装工程施工招标文件﹑设计施工图纸。3.依据我公司有关工程和同类工程工程经验及施工工程质量技术平安管理文件。4.依据本工程施工图预算。5.依据施工现场踏勘实际情况。6.依据本公司同类工程的施工综合经验。7.依据本公司对本工程的施工总体部署和管理目标。8.依据本公司的技术力量，机械设备条件。二、编制标准1、?工程测量标准?〔GBJ50026-93〕；2、?建筑工程施工质量验收统一标准?〔GB50300-2001〕；3、?采暖通风与空气调节设计标准?〔GB50019—2003〕；4、?建筑设计防火标准?〔GB50016—2006〕；5、?公共建筑节能设计标准?〔GB50189—2005〕；6、?地面辐射供暖技术标准?〔JGJ142—2004〕；7、?体育建筑设计标准?〔JGJ31—2003〕；8、?商店建筑标准?〔JGJ48—88〕；9、?办公建筑设计标准?〔JGJ67—2006〕；10、?民用建筑集中供热计量技术标准?GB62/T25-3044-2021〕；11、?供热计量技术规程?〔JGJ173—2021〕；12、?锅炉房设计标准?〔GB50041—2021〕；13、?通风与空调工程施工及验收标准?〔GB50243—2002〕；14、?建筑给排水及采暖工程施工质量验收标准?〔GB50242—2002〕；16、?机械设备安装工程施工及验收通用标准?〔GB50213-98〕；17、?压缩机、风机、泵安装工程施工及验收标准?〔GB50275-98〕；18、?制冷设备、空气别离设备安装工程施工及验收标准?〔GB50274—98〕19、?工业金属管道工程施工及验收标准?〔GB50235-97〕；20、?工业设备及管道绝热工程施工及验收标准?〔GBJ126—89〕；21、?建筑工程冬期施工规程?〔JGJ104—97〕；27、?通风与空调节工程施工质量验收标准?〔GB50243-2002〕；28、?建筑电气工程施工质量验收标准?〔GB50243-2002〕；30、?建筑防腐工程施工质量验收标准?〔GB50212-2002〕；31、?平安防范工程技术标准?〔GB50348-2004〕;32、?火灾自动报警系统施工及验收标准?〔GB50166-92〕第二章工程概况和施工特点一、工程概况1、工程名称：玉门市全民健身中心通风空调安装工程。2、建设地点：玉门市新市区。3、建设规模及特征：本工程根底形式为桩基，主体结构为框架-网壳，建筑面积为10743.80m2。建筑层数：地上一层〔观众大厅〕，局部两层〔观众大厅东西侧局部〕，地下局部一层〔设备用房和丙类2项储藏室〕。4、施工范围：施工图纸范围以内的通风空调设备。5、主要概况及施工说明：本工程地处甘肃玉门市，为全民健身中心，一层附属为地板辐射采暖，其它房间为中央空调，空调主机为螺杆式水冷机组。〔一〕制冷机房设计〔1〕制冷机房：本工程空调选用SFWW-530DBS螺杆式水冷机组一台，供冷能力为1850KW；一套热交换机组，总供热能力为2500KW；冷热源效劳面积为10000平方米，装机容量冷指标为185W/㎡，制冷机工作压力为1.6MMPa。〔2〕冷、温水系统本工程用冷水由螺杆式冷机组提供，冷水供回水温度为7/12℃，由热交换机组提供温水，供回水温度为60/50℃，水系统为双管制，闭式机械循环。管道标高均以中心为准，管材采用碳素钢管。冷温水供回水管、凝结水管、阀门、集中缸、分水缸等，均需要用发泡橡塑保温。〔3〕系统的控制与保护压差控制：在供回水水管之间设旁通阀，通过设于供、回水总管之间的压差变送器，控制旁通阀的开启大小，保持制冷机侧的水量恒定。系统定压：水系统为一级泵变流量系统，整个系统进行闭式循环，定压方式为补给水泵及膨胀水箱定压，定压点设在冷温水泵出入口处，补给水泵的开停，由压力控制器控制，向系统补水，当压力高于0.4MPa时，补给泵关闭，当压力低于0.31MPa时，补水泵开启向系统补水，系统平安阀启动压力为0.43MPa,补水泵两台，运行一台，备用一台。综合调试：根据实际气象条件，让系统连续运行不小于24小时，并对系统进行全面的检查、调整、考核各项指标。本工程软水箱为装配式水箱，设备根底设减振根底。各种阀门、仪表选用：电动双偏心半球阀，采用PQ940F-16Q;止回阀选用H41/42S-16Q；双偏心半球阀50≤DN
