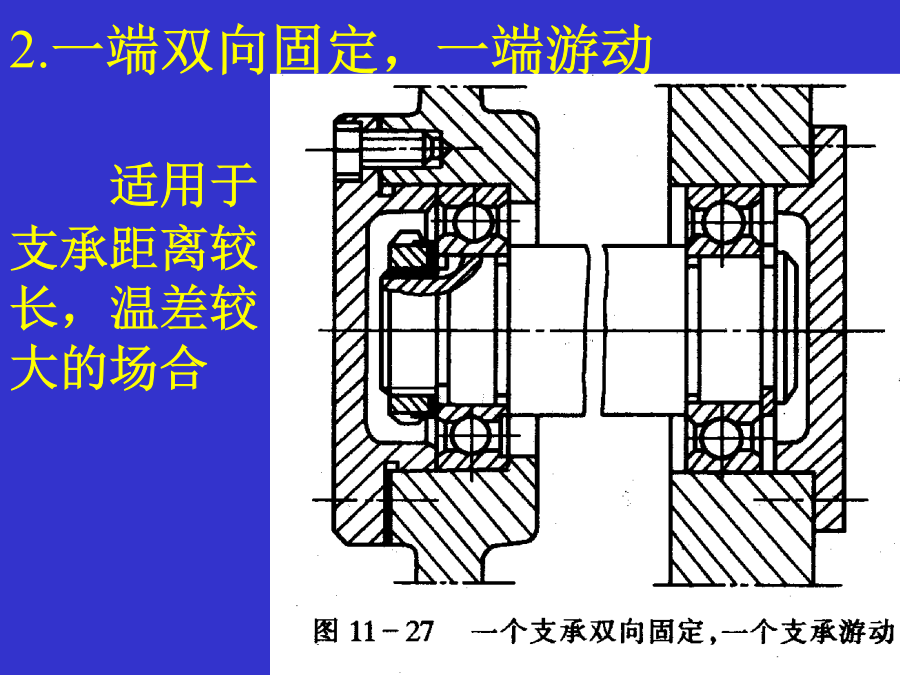

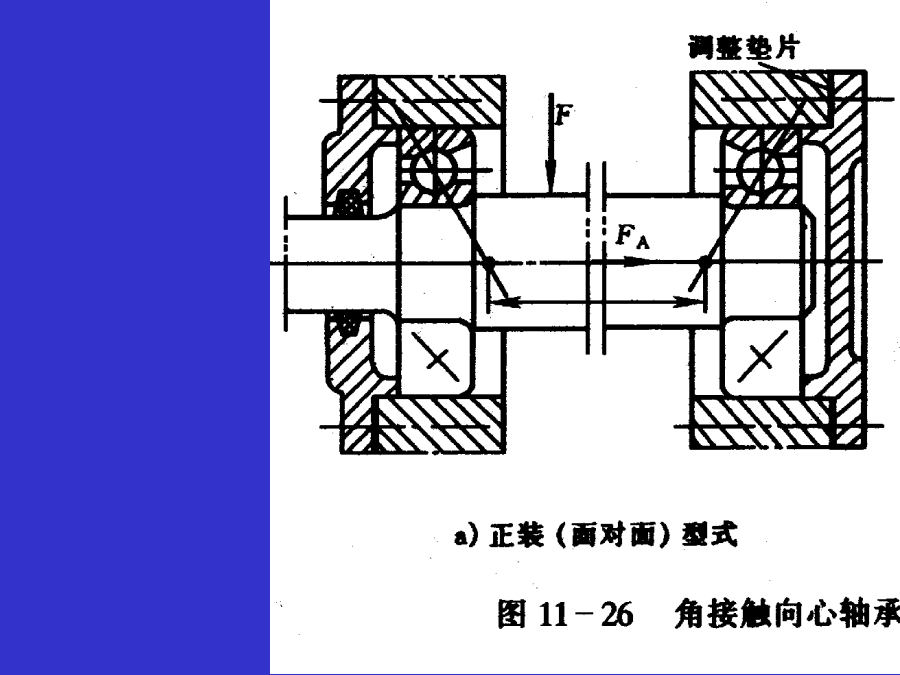

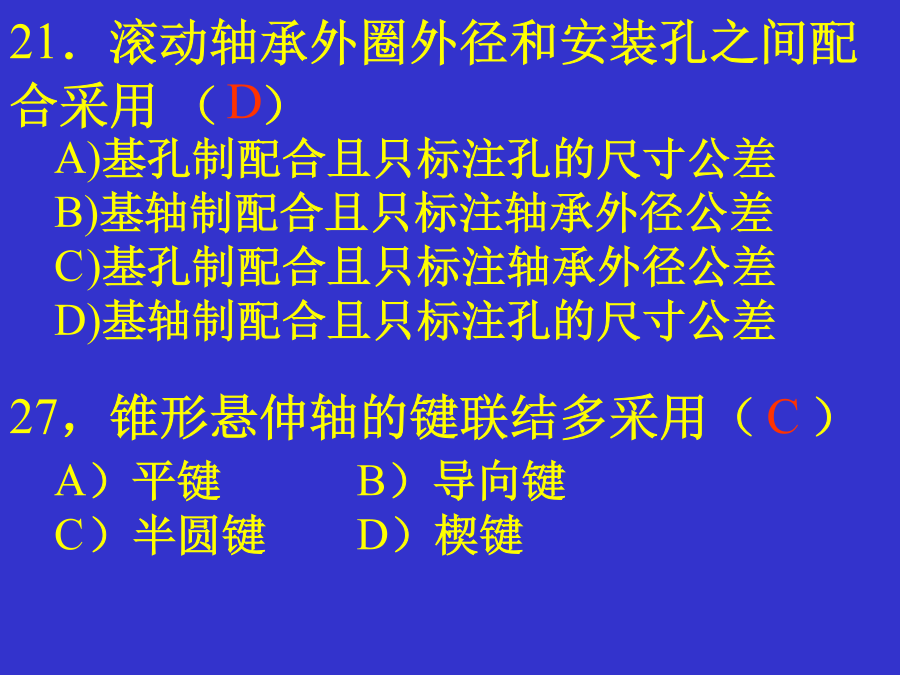

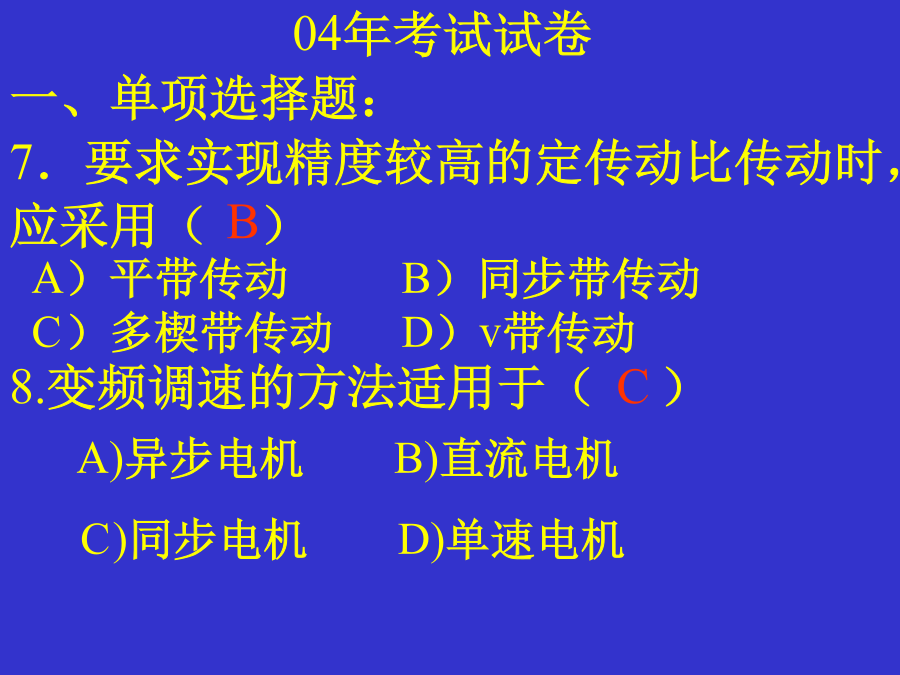

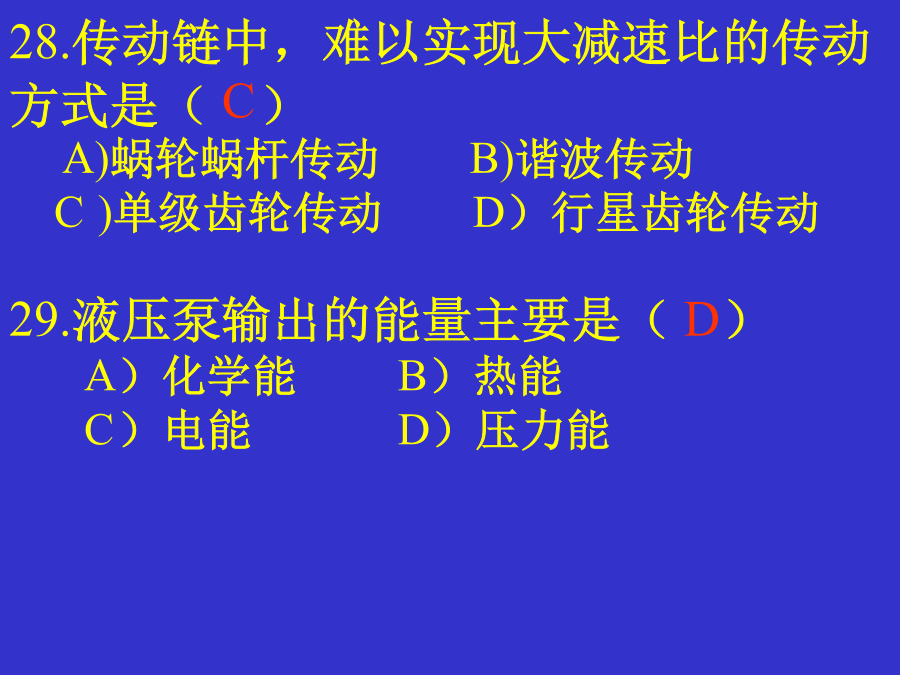

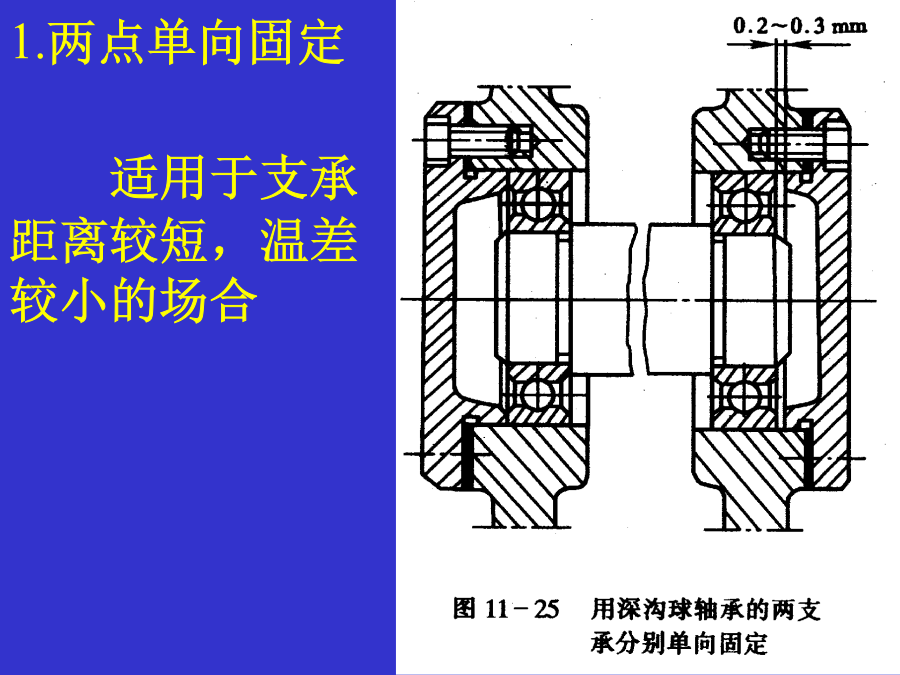

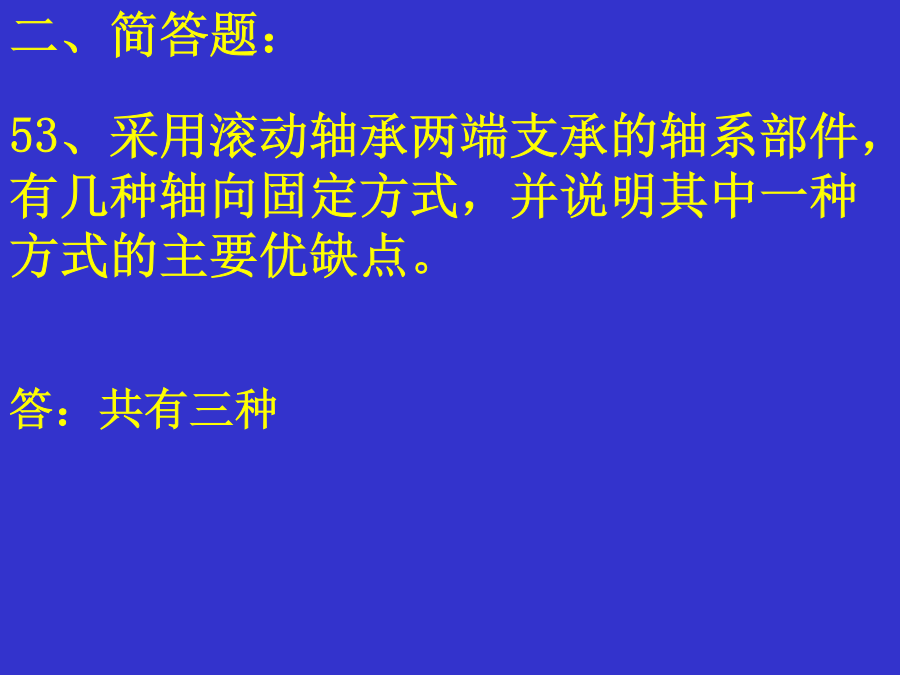

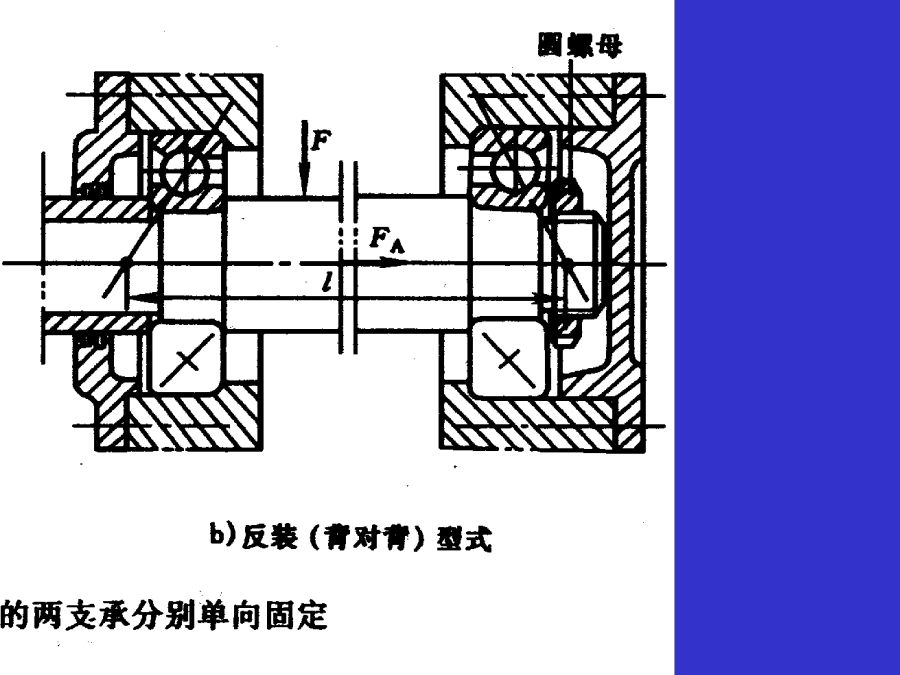

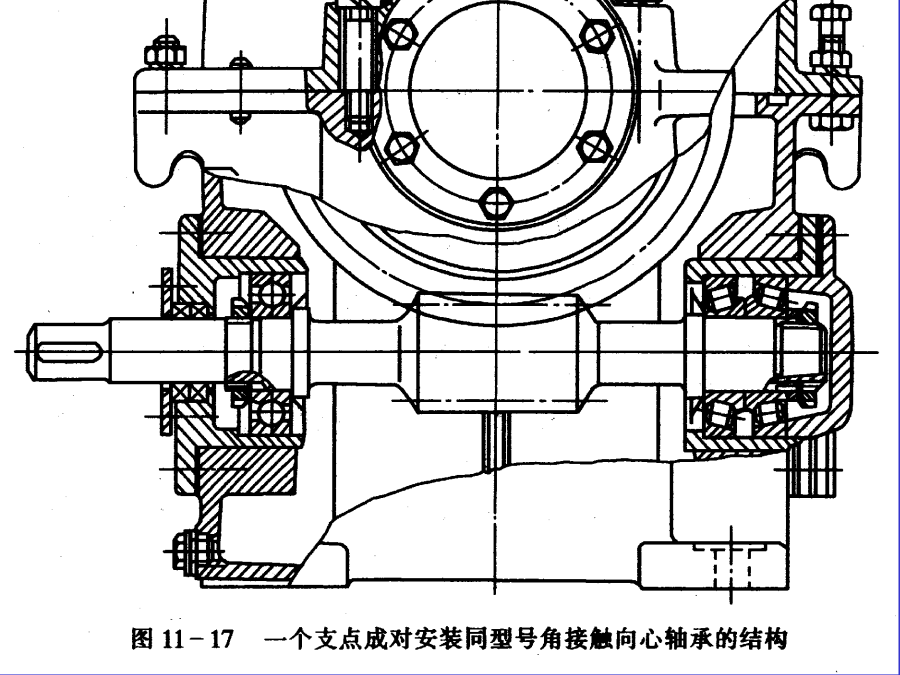

2004全国机械工程师资格认证考试试卷解答21．滚动轴承外圈外径和安装孔之间配合采用（）28.传动链中，难以实现大减速比的传动方式是（）二、简答题：1.两点单向固定2.一端双向固定，一端游动3.两端游动三、应用题：四、综合应用题解：方案Ⅱ：决定选择方案Ⅱ。决定取z1=z3=24一、画出减速箱结构示意图二、选择各轴及齿轮材料，并写出标准牌号查书P92，表3.3—3取C=160四、确定各齿轮的齿数和中心距附方案Ⅰ的计算：取z1=24，则z3=4*24=9605年考试试卷23.普通螺纹标记为M10一5H6H一L，其中()27.设计中采用唇形密封圈时，其唇口应()28.用于要求定位准确、经常装拆处的销联接，通常选用()二、简答题：53.说明图示液压回路属于哪一种回路，并标出各元件的名称。三、应用题补充题：四、综合应用题：解：2、取第一级传动比为2，同时取z1为20，z2为40，则第二级传动比分别为3和25、取3-4#齿轮为双联滑移齿轮同理：Z4=2a/m(1+i46)=2*108/3(1+2)=24Z6=z4*i46=24*2=489、估算各轴直径；d2≥C3√P/n2＝1603√5.5/750＝31.09mm取d2为32mmd3≥C3√P/n3＝1603√5.5/250＝44.83mm取d3为45mm
