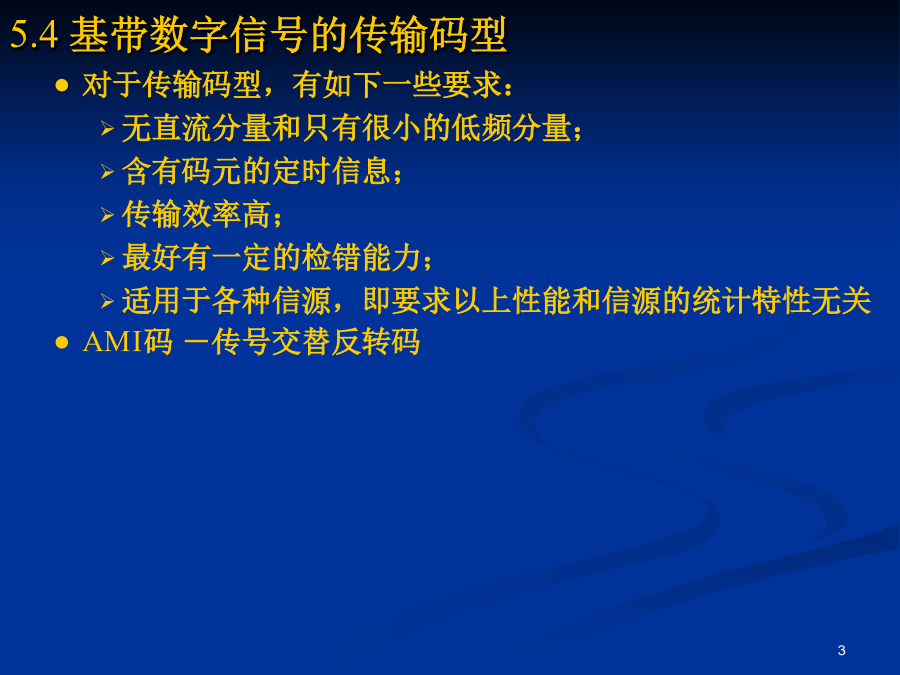

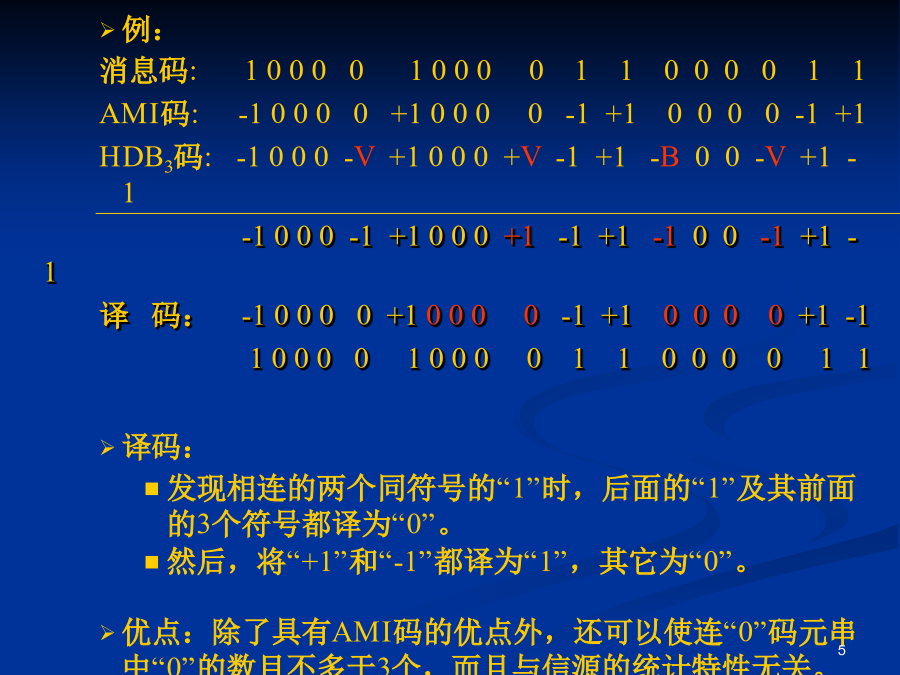

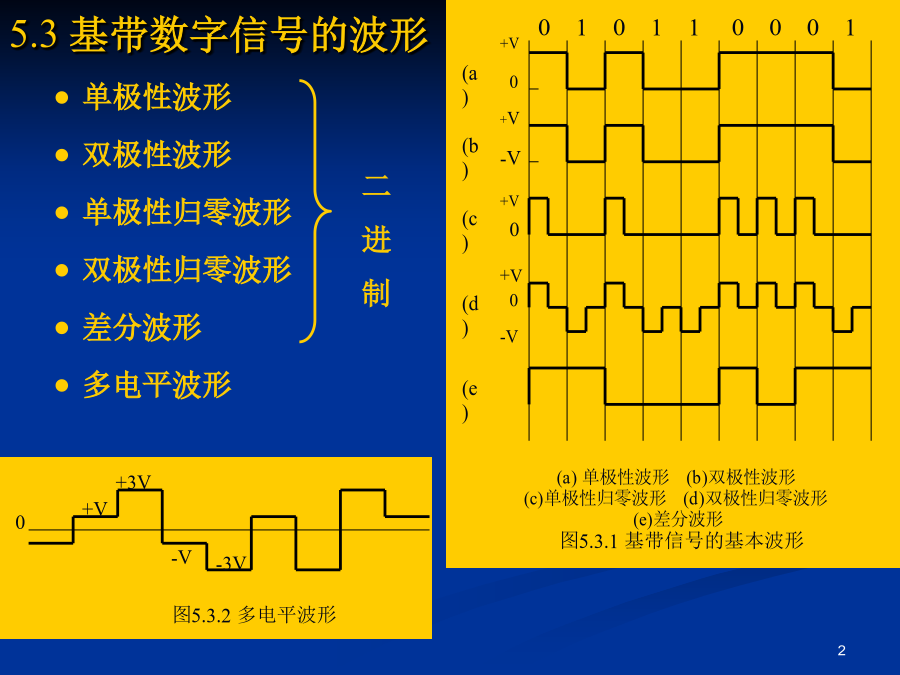

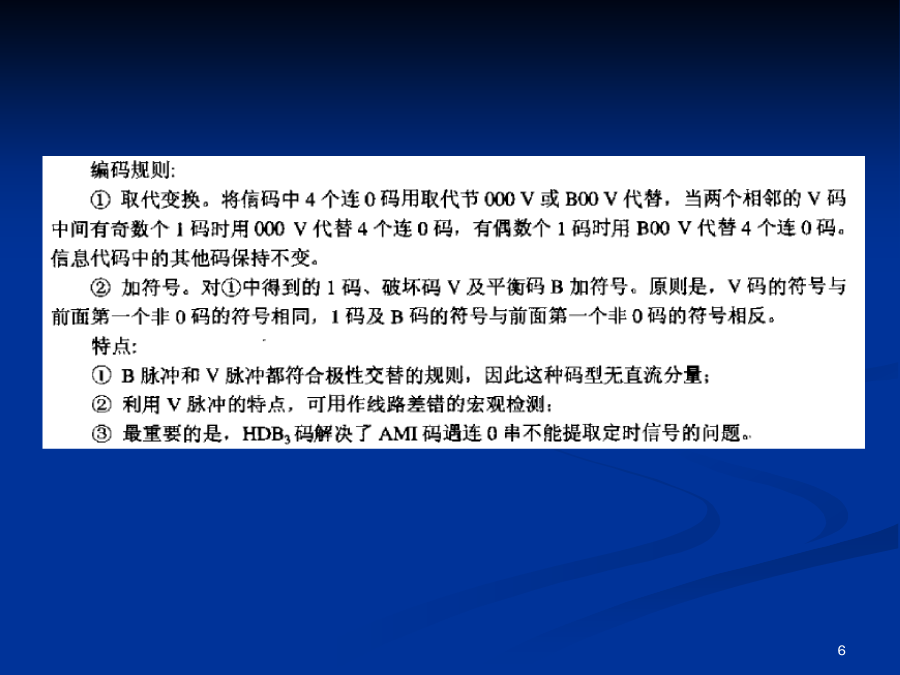

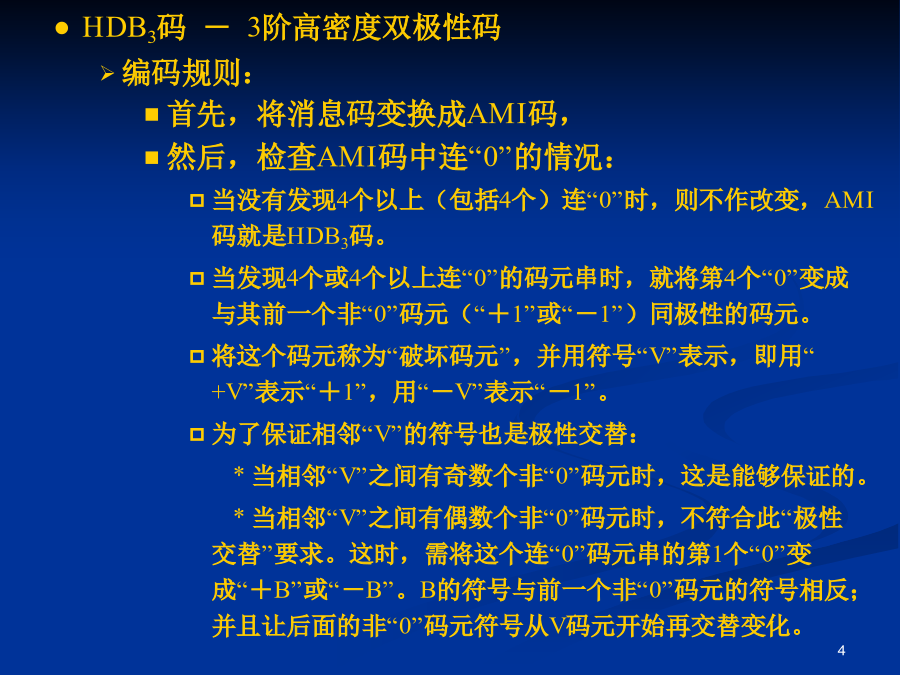

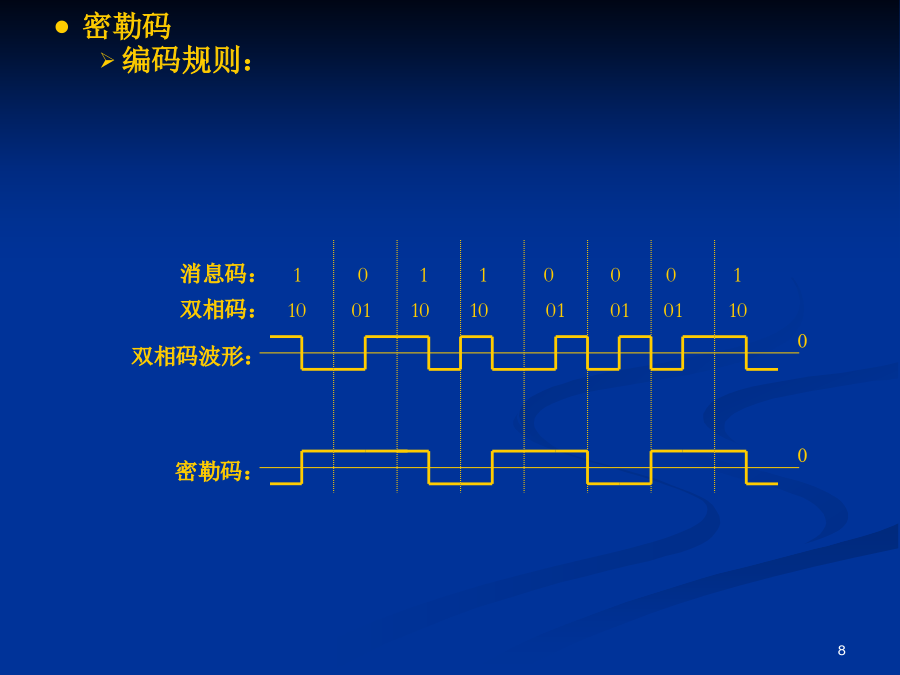

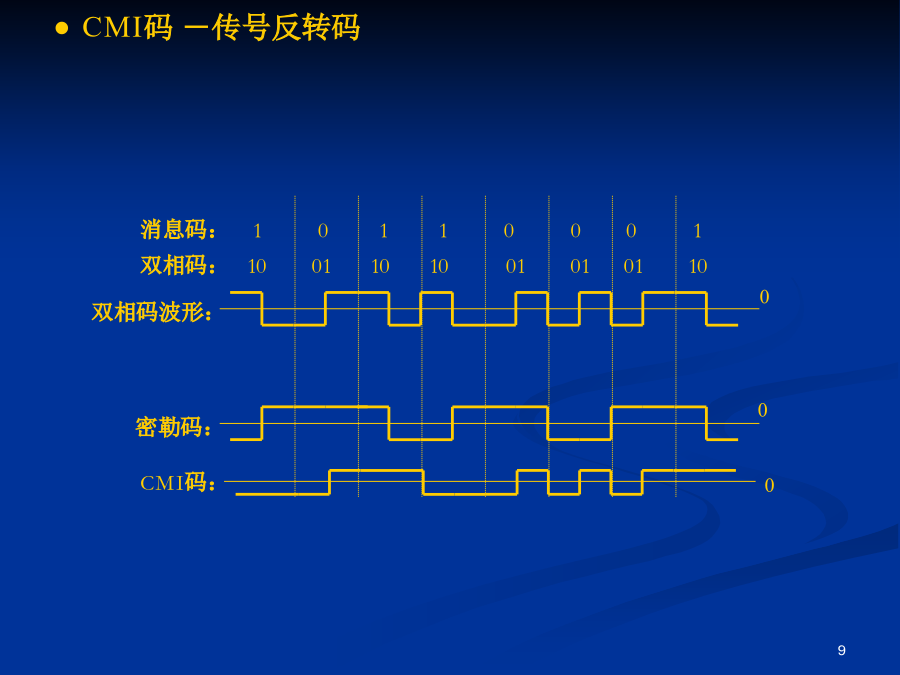

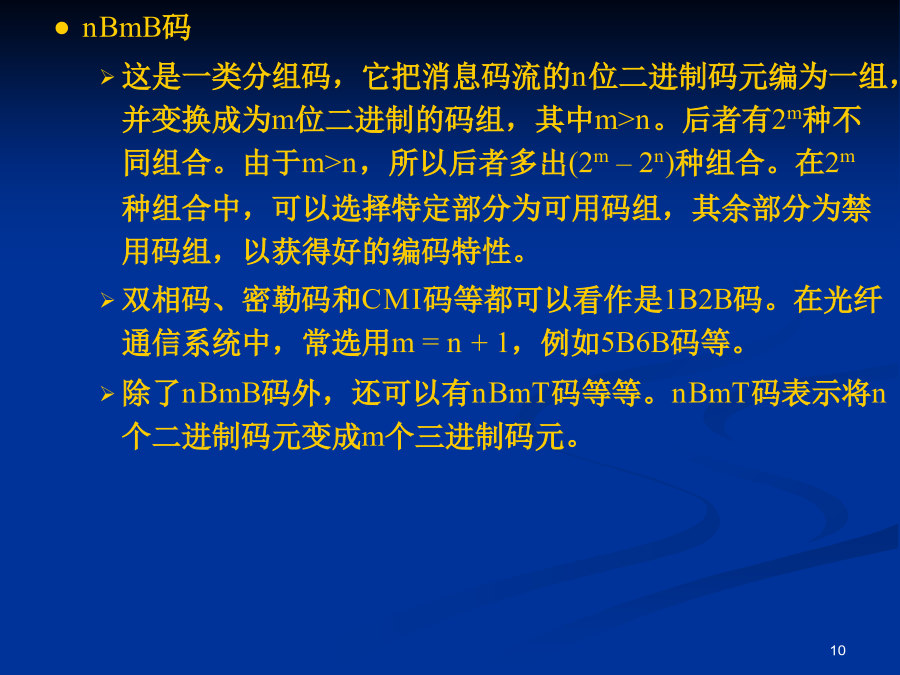

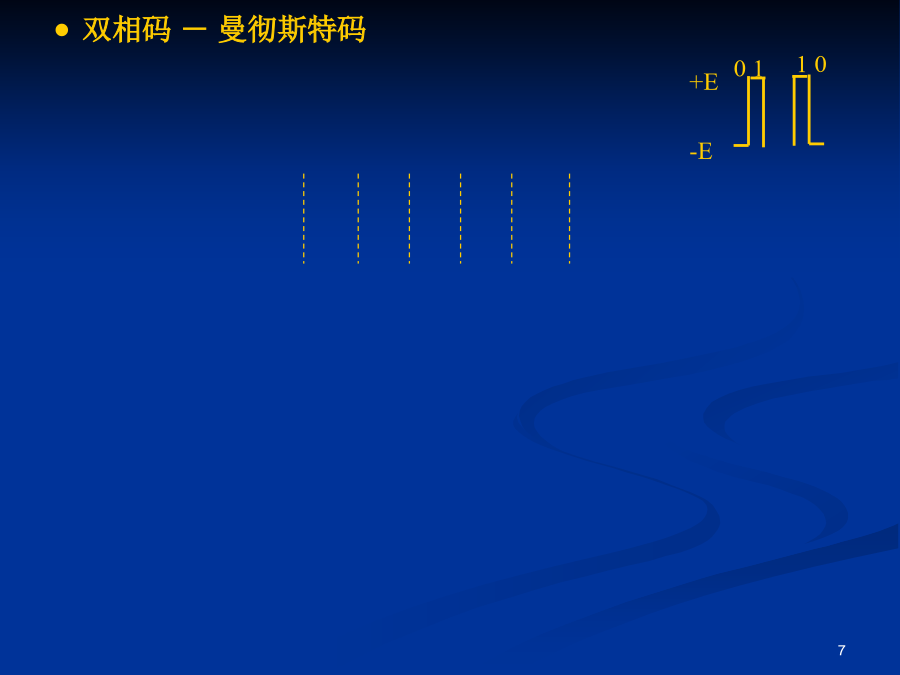

第5章基带数字信号的表示和传输5.3基带数字信号的波形单极性波形双极性波形单极性归零波形双极性归零波形差分波形多电平波形5.4基带数字信号的传输码型对于传输码型，有如下一些要求：无直流分量和只有很小的低频分量；含有码元的定时信息；传输效率高；最好有一定的检错能力；适用于各种信源，即要求以上性能和信源的统计特性无关AMI码－传号交替反转码编码规则：“1”交替变成“＋1”和“－1”，“0”仍保持为“0”，例：消息码：010110001AMI码：0+10-1+1000-1优点：没有直流分量、译码电路简单、能发现错码缺点：出现长串连“0”时，将使接收端无法取得定时信息。又称：“1B/1T”码－1位二进制码变成1位三进制码。HDB3码－3阶高密度双极性码编码规则：首先，将消息码变换成AMI码，然后，检查AMI码中连“0”的情况：当没有发现4个以上（包括4个）连“0”时，则不作改变，AMI码就是HDB3码。当发现4个或4个以上连“0”的码元串时，就将第4个“0”变成与其前一个非“0”码元（“＋1”或“－1”）同极性的码元。将这个码元称为“破坏码元”，并用符号“V”表示，即用“+V”表示“＋1”，用“－V”表示“－1”。为了保证相邻“V”的符号也是极性交替：*当相邻“V”之间有奇数个非“0”码元时，这是能够保证的。*当相邻“V”之间有偶数个非“0”码元时，不符合此“极性交替”要求。这时，需将这个连“0”码元串的第1个“0”变成“＋B”或“－B”。B的符号与前一个非“0”码元的符号相反；并且让后面的非“0”码元符号从V码元开始再交替变化。例：消息码:100001000011000011AMI码:-10000+10000-1+10000-1+1HDB3码:-1000-V+1000+V-1+1-B00-V+1-1-1000-1+1000+1-1+1-100-1+1-1译码：-10000+10000-1+10000+1-1100001000011000011译码：发现相连的两个同符号的“1”时，后面的“1”及其前面的3个符号都译为“0”。然后，将“+1”和“-1”都译为“1”，其它为“0”。优点：除了具有AMI码的优点外，还可以使连“0”码元串中“0”的数目不多于3个，而且与信源的统计特性无关。6双相码－曼彻斯特码编码规则：消息码“0”传输码“01”消息码“1”传输码“10”例：消息码：1100101双相码：10100101100110译码规则：消息码“0”和“1”交替处有连“0”和连“1”，可以作为码组的边界。优缺点：只有2电平，可以提供定时信息，无直流分量；但是占用带宽较宽。密勒码编码规则：消息码“1”用中点处电压的突跳表示，或者说用“01”或“10”表示；消息码“0”单个消息码“0”不产生电位变化，连“0”消息码则在边界使电平突变，或者说用“11”或“00”表示特点：当“1”之间有一个“0”时，码元宽度最长（等于两倍消息码的长度）。这一性质也可以用来检测误码。产生：双相码的下降沿正好对应密勒码的突变沿。因此，用双相码的下降沿触发双稳触发器就可以得到密勒码。CMI码－传号反转码编码规则：消息码“1”交替用“11”和“00”表示；消息码“0”用“01”表示，nBmB码这是一类分组码，它把消息码流的n位二进制码元编为一组，并变换成为m位二进制的码组，其中m>n。后者有2m种不同组合。由于m>n，所以后者多出(2m–2n)种组合。在2m种组合中，可以选择特定部分为可用码组，其余部分为禁用码组，以获得好的编码特性。双相码、密勒码和CMI码等都可以看作是1B2B码。在光纤通信系统中，常选用m=n+1，例如5B6B码等。除了nBmB码外，还可以有nBmT码等等。nBmT码表示将n个二进制码元变成m个三进制码元。5.5基带数字信号的频率特性二进制随机信号序列的功率谱密度设信号中“0”和“1”的波形分别为g1(t)和g2(t)，码元宽带为T。假设随机信号序列是一个平稳随机过程，其中“0”和“1”的出现概率分别为P和(1P)，而且它们的出现是统计独立的则有：式中，其功率谱密度：式中，Tc为截取的一段信号的持续时间，设它等于：式中，N是一个足够大的整数。这样，及若求出了截短信号sc(t)的频谱密度Sc(f)，利用上式就能计算出信号的功率谱密度Ps(f)。计算结果：双边功率谱密度表示式：单边功率谱密度表示式：功率谱密度计算举例单极性二进制信号设信号g1(t)=0,g2(t
