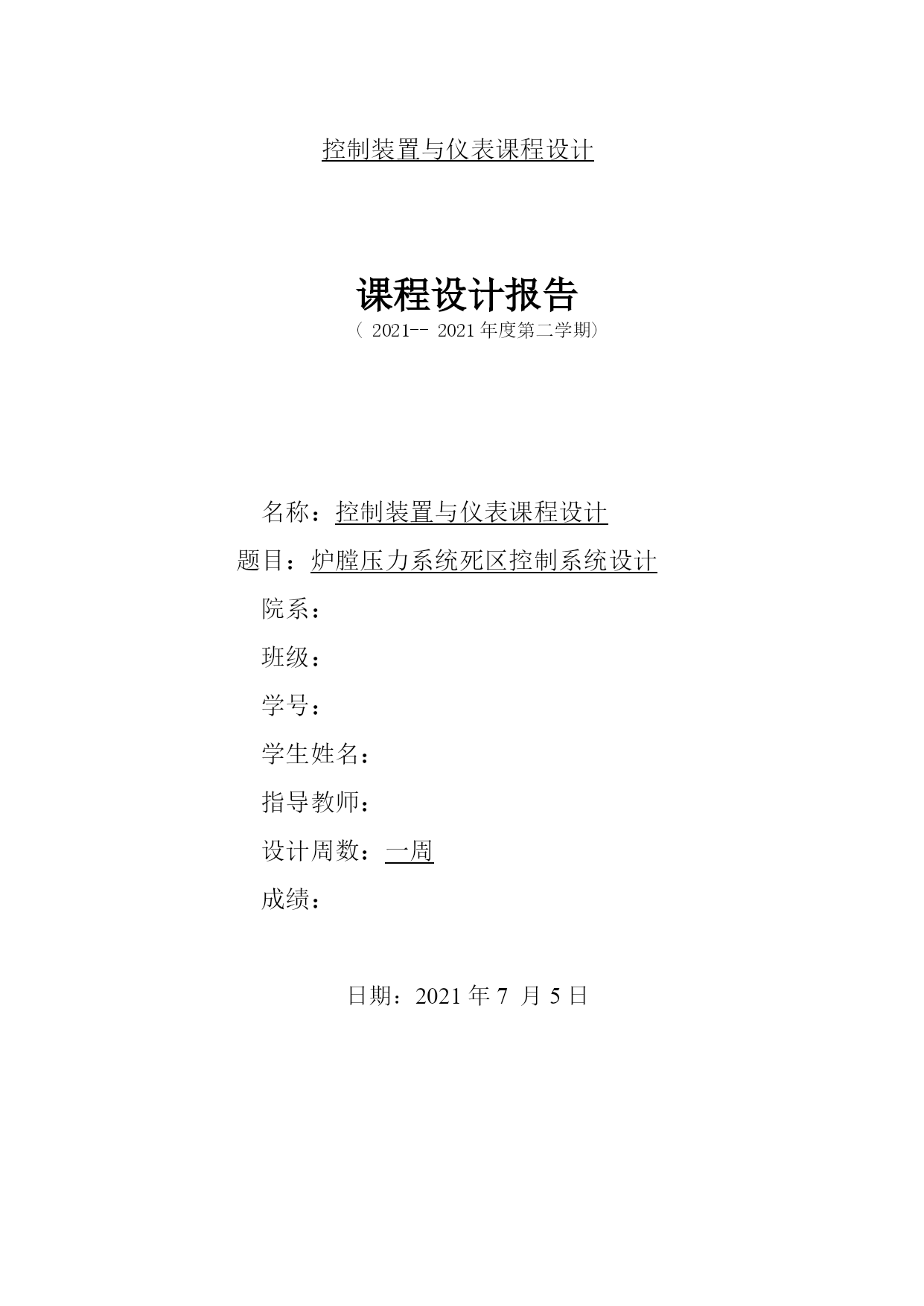

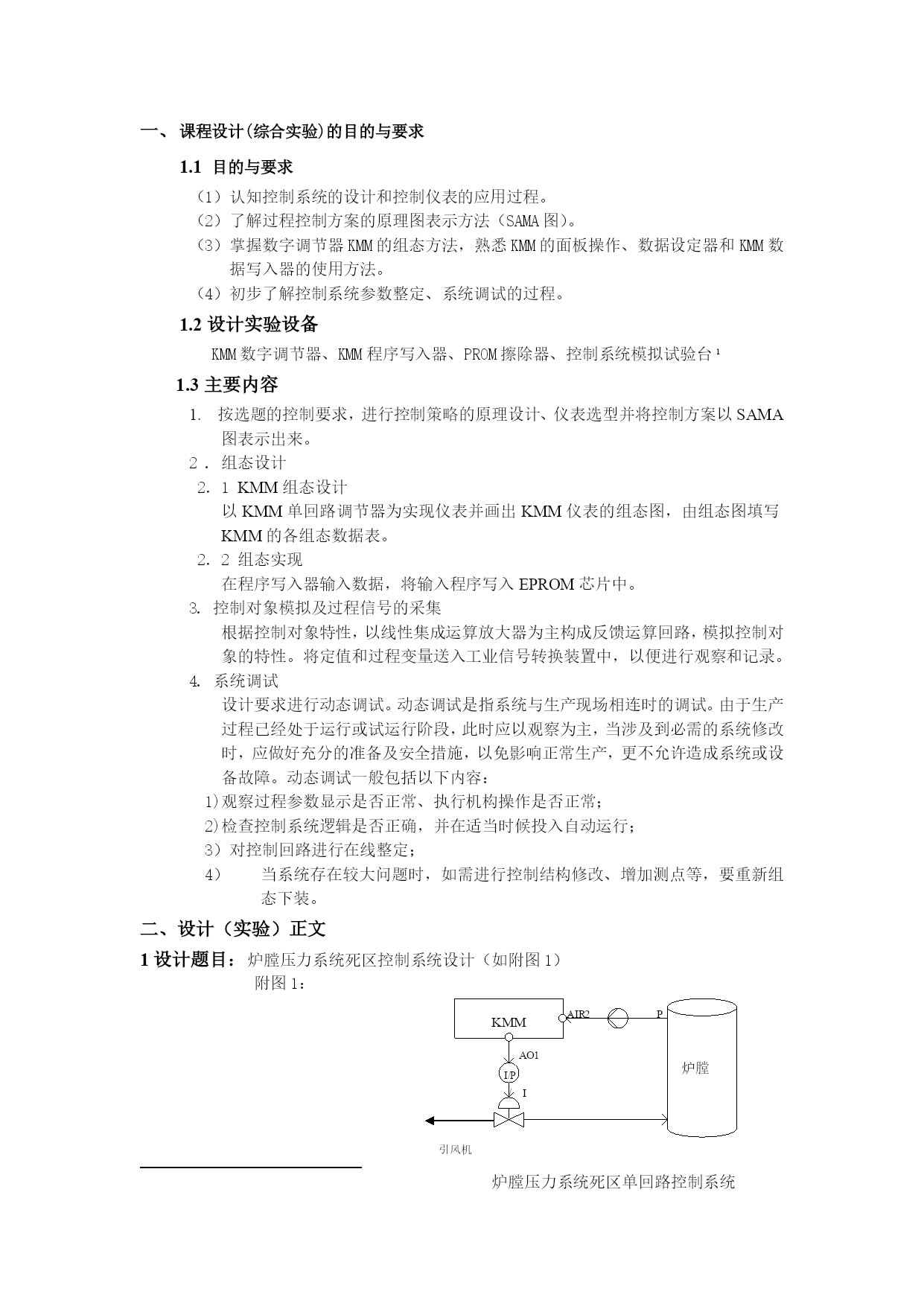

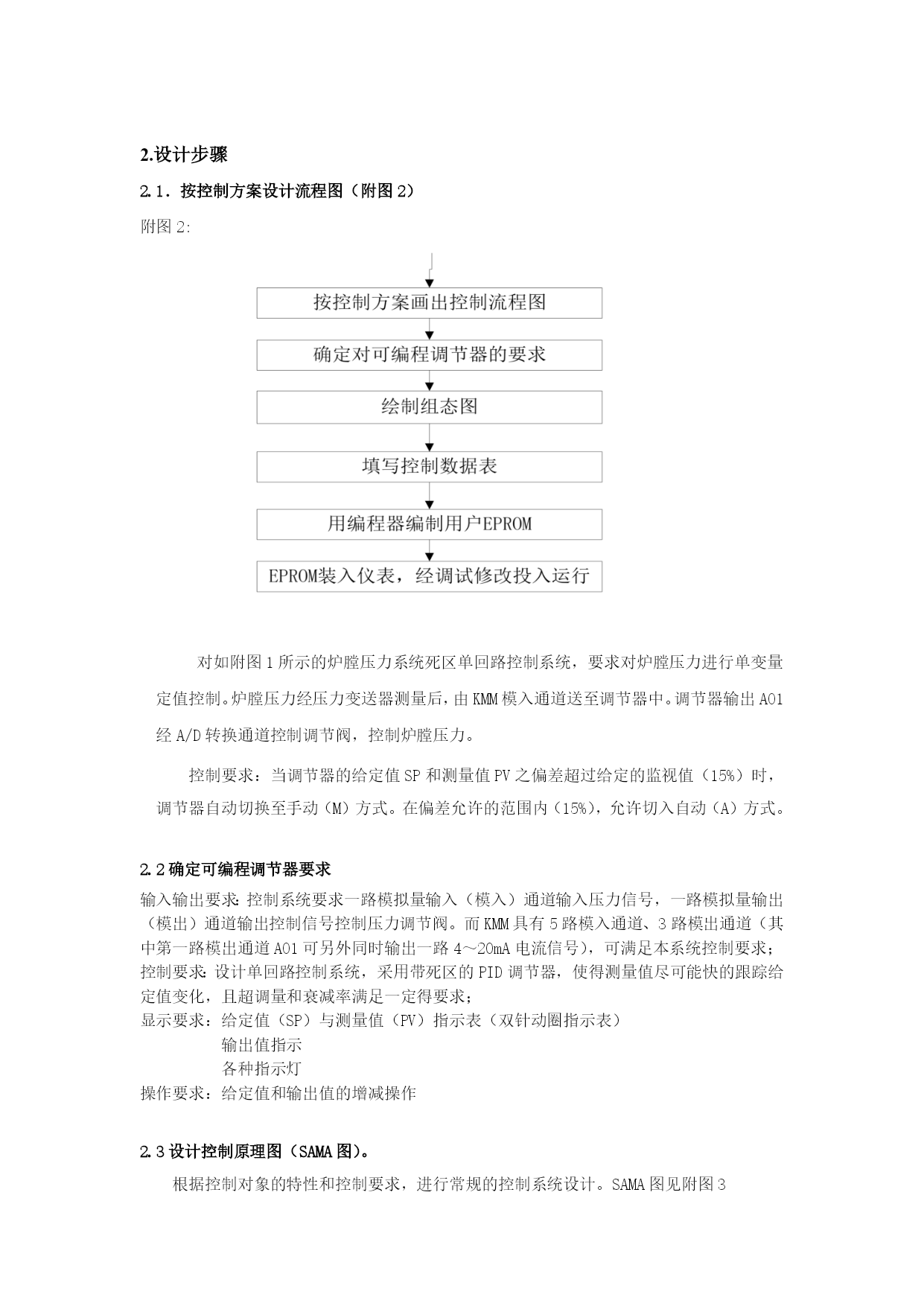

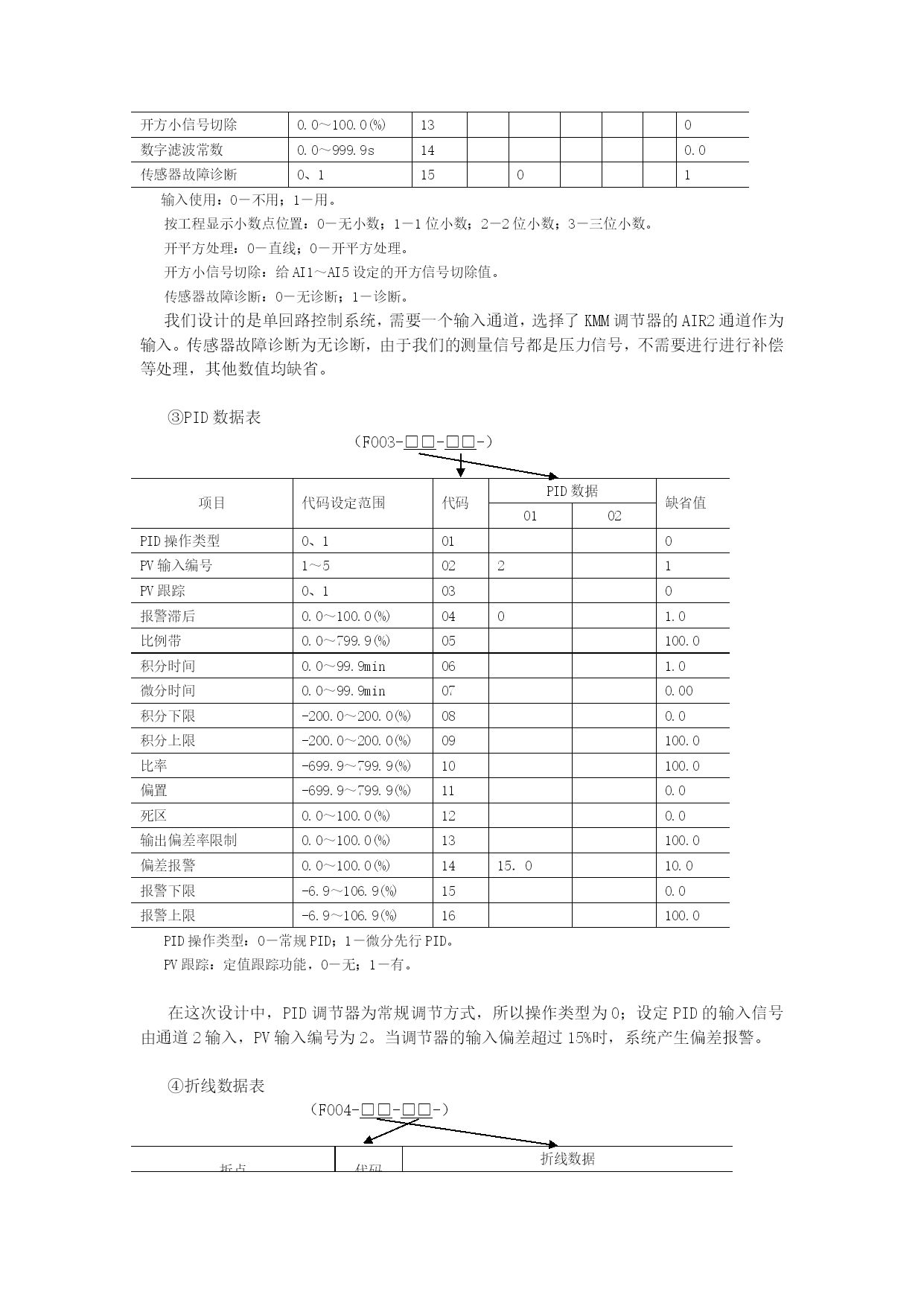

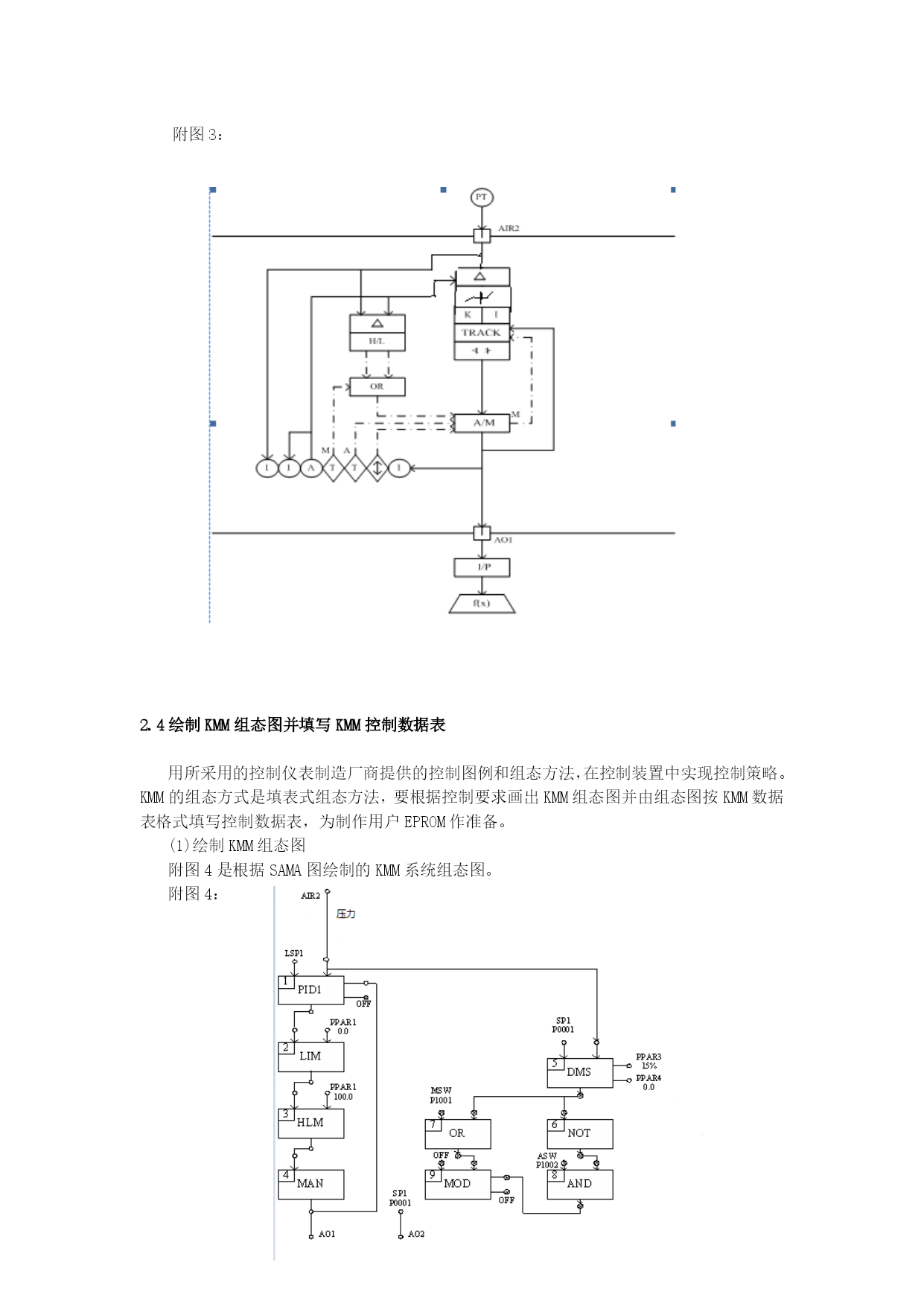

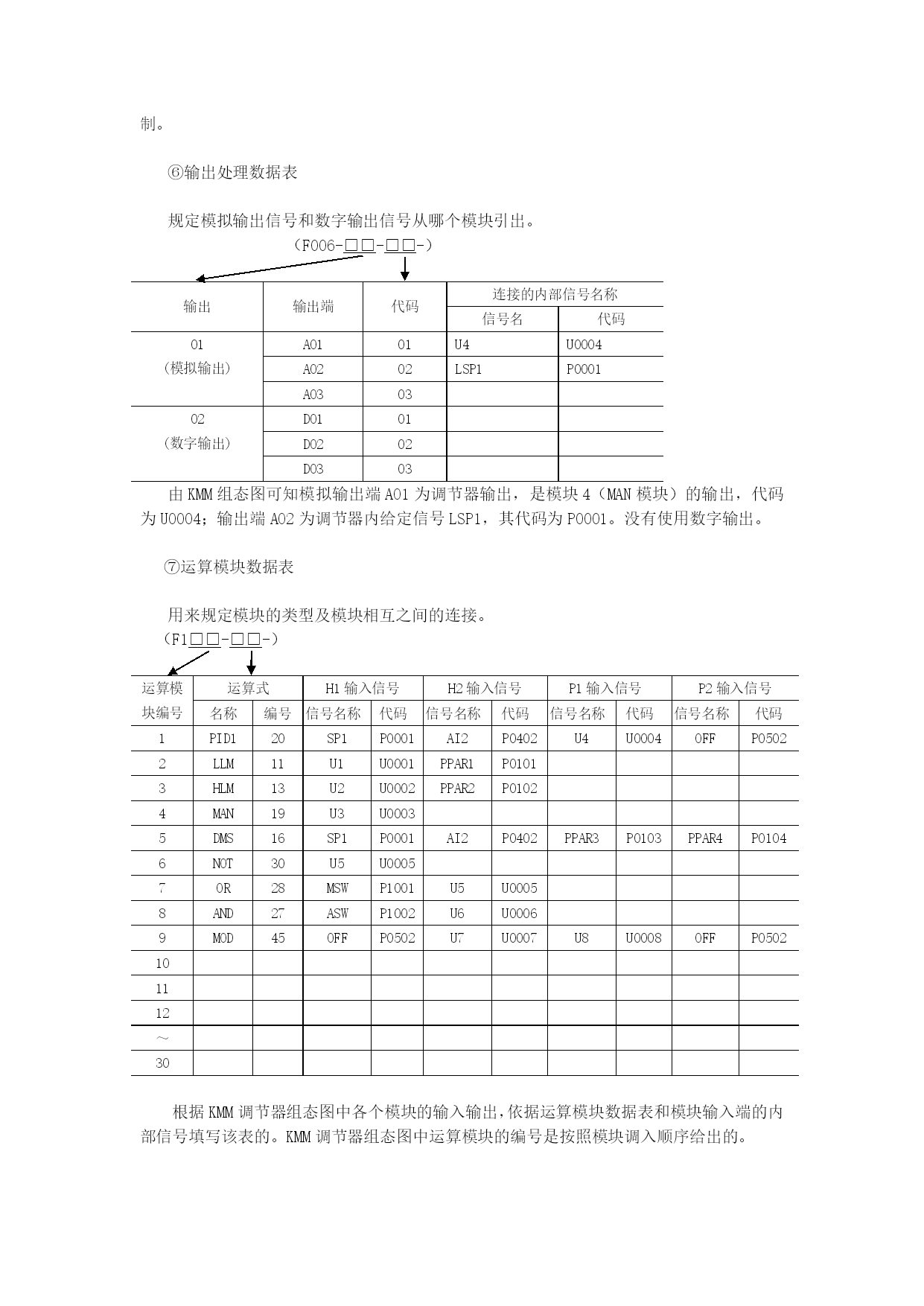

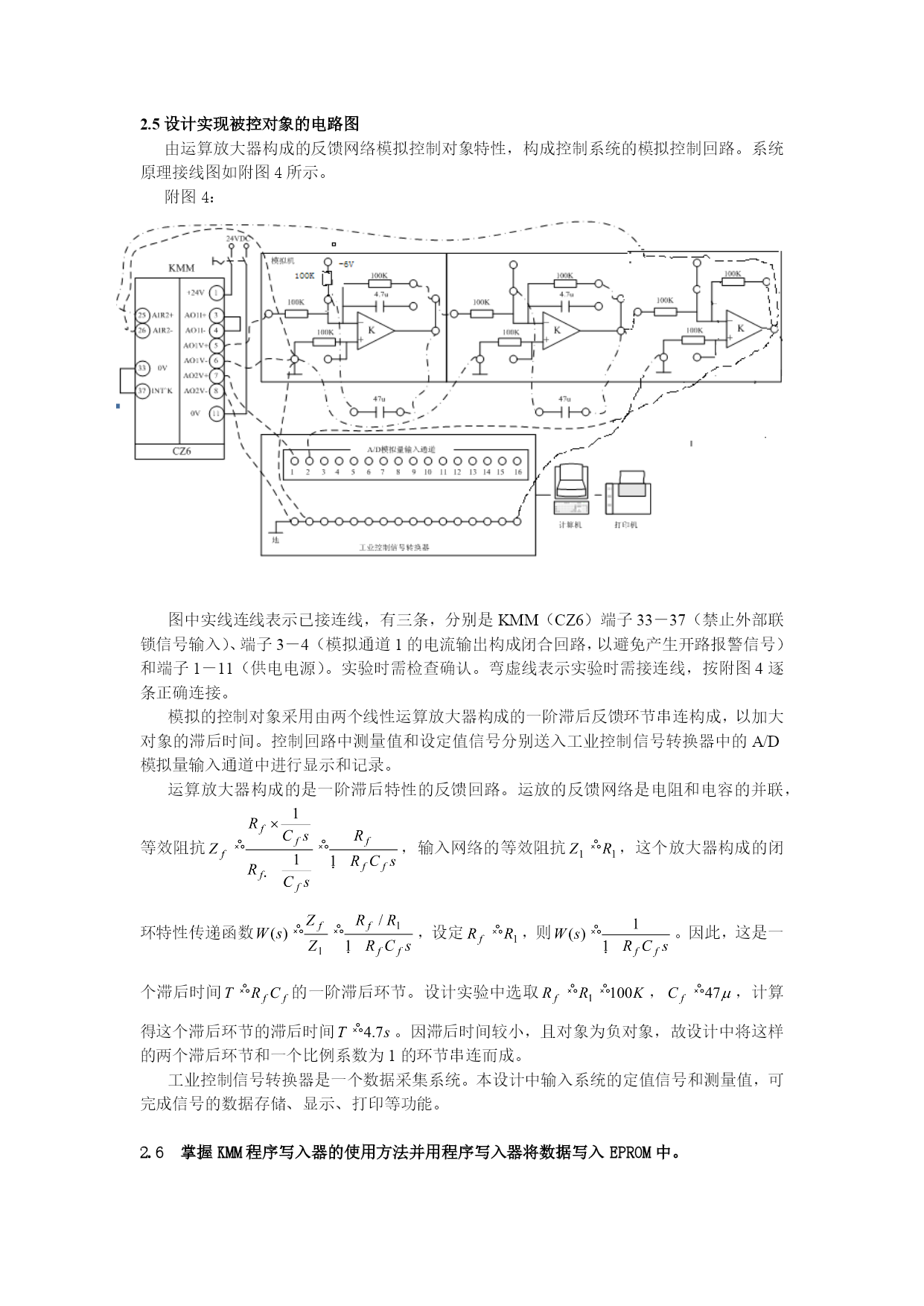

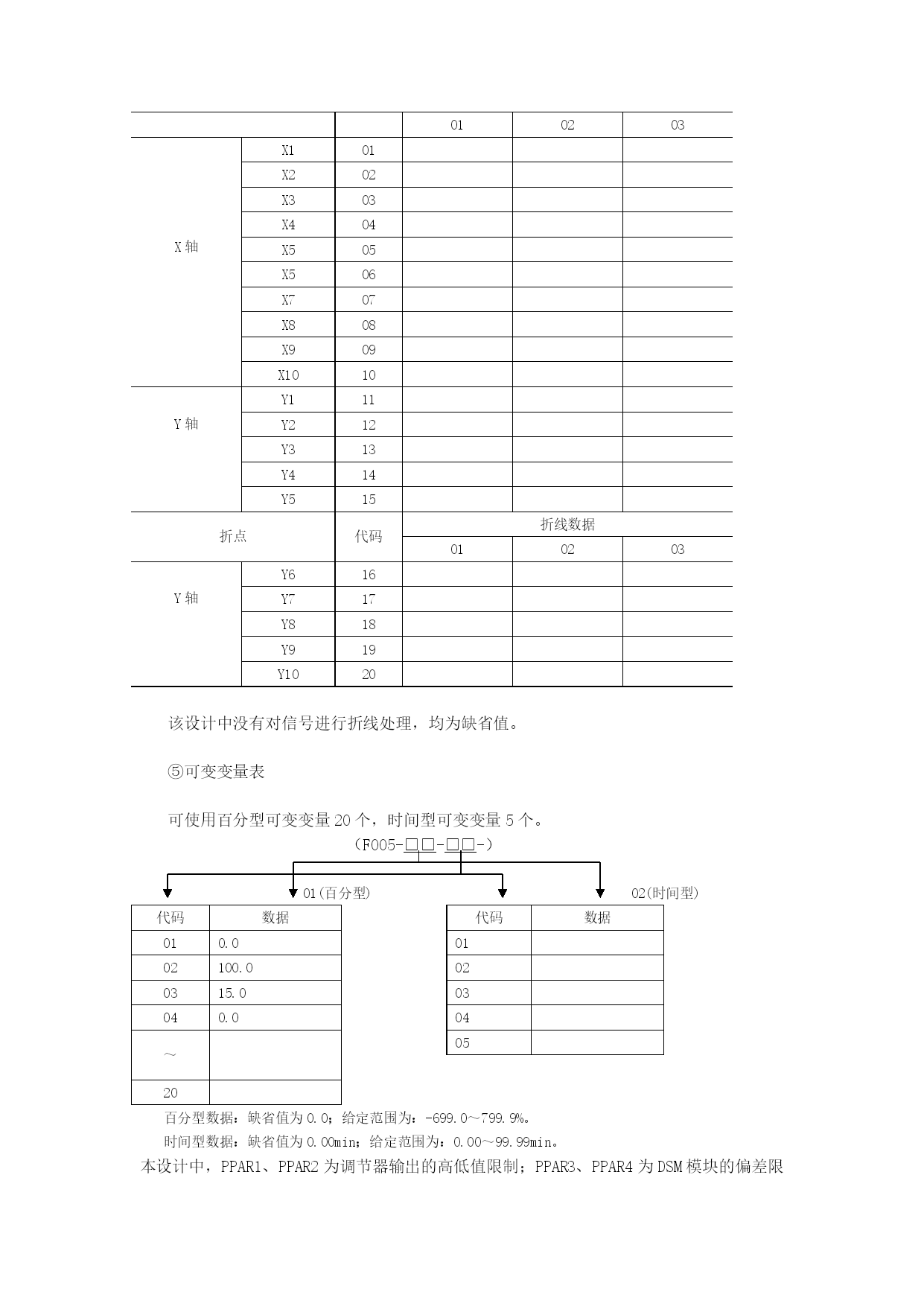

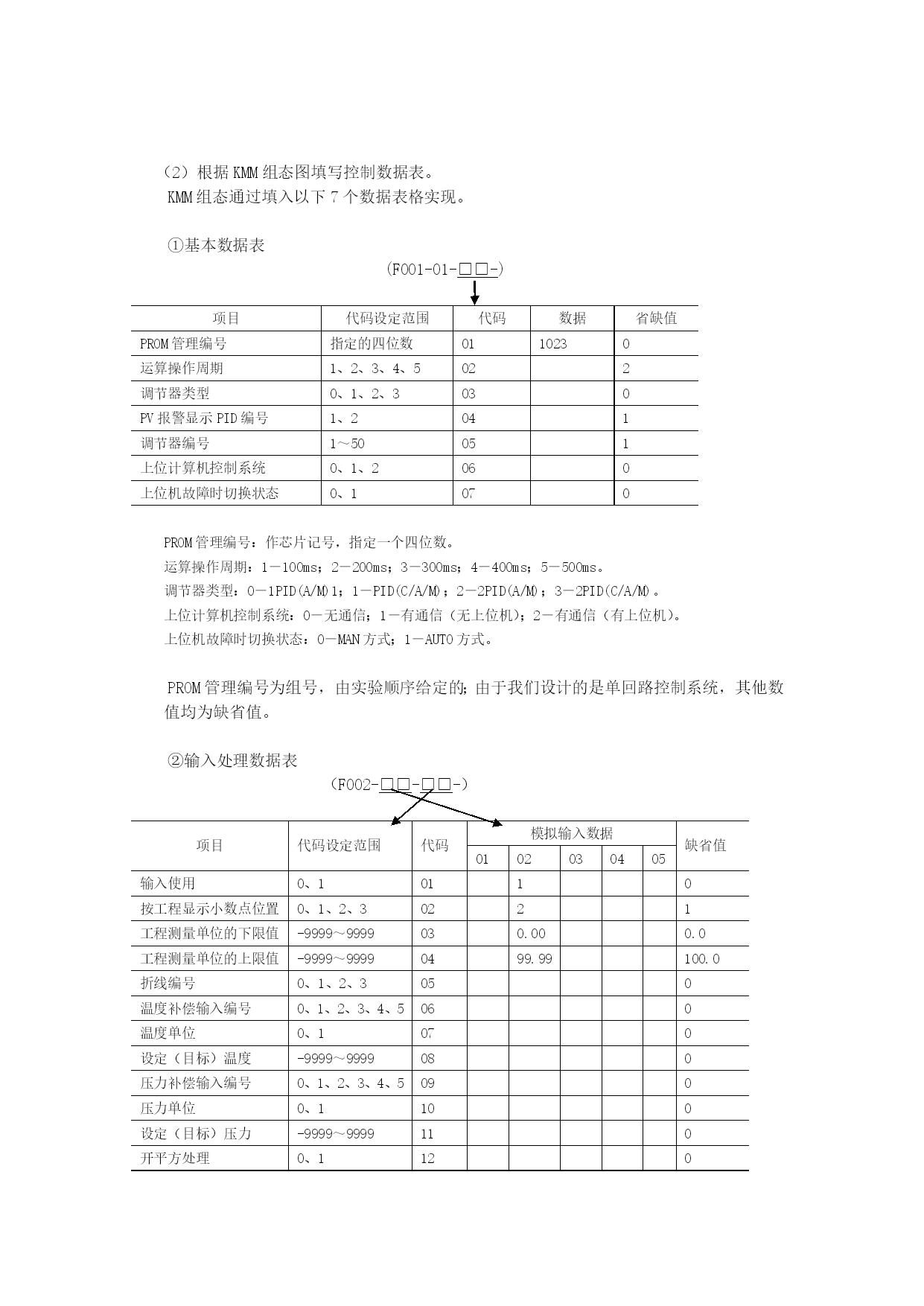

控制装置与仪表课程设计优质资料(可以直接使用，可编辑优质资料，欢迎下载）控制装置与仪表课程设计课程设计报告(2021--2021年度第二学期)名称：控制装置与仪表课程设计题目：炉膛压力系统死区控制系统设计院系：班级：学号：学生姓名：指导教师：设计周数：一周成绩：日期：2021年7月5日课程设计(综合实验)的目的与要求1.1目的与要求（1）认知控制系统的设计和控制仪表的应用过程。（2）了解过程控制方案的原理图表示方法（SAMA图）。（3）掌握数字调节器KMM的组态方法，熟悉KMM的面板操作、数据设定器和KMM数据写入器的使用方法。（4）初步了解控制系统参数整定、系统调试的过程。1.2设计实验设备KMM数字调节器、KMM程序写入器、PROM擦除器、控制系统模拟试验台1.3主要内容1.按选题的控制要求，进行控制策略的原理设计、仪表选型并将控制方案以SAMA图表示出来。2.组态设计2．1KMM组态设计以KMM单回路调节器为实现仪表并画出KMM仪表的组态图，由组态图填写KMM的各组态数据表。2．2组态实现在程序写入器输入数据，将输入程序写入EPROM芯片中。3.控制对象模拟及过程信号的采集根据控制对象特性，以线性集成运算放大器为主构成反馈运算回路，模拟控制对象的特性。将定值和过程变量送入工业信号转换装置中，以便进行观察和记录。4.系统调试设计要求进行动态调试。动态调试是指系统与生产现场相连时的调试。由于生产过程已经处于运行或试运行阶段，此时应以观察为主，当涉及到必需的系统修改时，应做好充分的准备及安全措施，以免影响正常生产，更不允许造成系统或设备故障。动态调试一般包括以下内容：1)观察过程参数显示是否正常、执行机构操作是否正常；2)检查控制系统逻辑是否正确，并在适当时候投入自动运行；3）对控制回路进行在线整定；当系统存在较大问题时，如需进行控制结构修改、增加测点等，要重新组态下装。二、设计（实验）正文炉膛KMMPI/I/P引风机炉膛压力系统死区单回路控制系统AO1AIR21设计题目：炉膛压力系统死区控制系统设计（如附图1）附图1：2.设计步骤2.1．按控制方案设计流程图（附图2）附图2:对如附图1所示的炉膛压力系统死区单回路控制系统，要求对炉膛压力进行单变量定值控制。炉膛压力经压力变送器测量后，由KMM模入通道送至调节器中。调节器输出AO1经A/D转换通道控制调节阀，控制炉膛压力。控制要求：当调节器的给定值SP和测量值PV之偏差超过给定的监视值（15%）时，调节器自动切换至手动（M）方式。在偏差允许的范围内（15%），允许切入自动（A）方式。2.2确定可编程调节器要求输入输出要求：控制系统要求一路模拟量输入（模入）通道输入压力信号，一路模拟量输出（模出）通道输出控制信号控制压力调节阀。而KMM具有5路模入通道、3路模出通道（其中第一路模出通道AO1可另外同时输出一路4～20mA电流信号），可满足本系统控制要求；控制要求：设计单回路控制系统，采用带死区的PID调节器，使得测量值尽可能快的跟踪给定值变化，且超调量和衰减率满足一定得要求；显示要求：给定值（SP）与测量值（PV）指示表（双针动圈指示表）输出值指示各种指示灯操作要求：给定值和输出值的增减操作2.3设计控制原理图（SAMA图）。根据控制对象的特性和控制要求，进行常规的控制系统设计。SAMA图见附图3附图3：2.4绘制KMM组态图并填写KMM控制数据表用所采用的控制仪表制造厂商提供的控制图例和组态方法，在控制装置中实现控制策略。KMM的组态方式是填表式组态方法，要根据控制要求画出KMM组态图并由组态图按KMM数据表格式填写控制数据表，为制作用户EPROM作准备。(1)绘制KMM组态图附图4是根据SAMA图绘制的KMM系统组态图。附图4：（2）根据KMM组态图填写控制数据表。KMM组态通过填入以下7个数据表格实现。=1\*GB3①基本数据表(F001-01-□□-)项目代码设定范围代码数据省缺值PROM管理编号指定的四位数0110230运算操作周期1、2、3、4、5022调节器类型0、1、2、3030PV报警显示PID编号1、2041调节器编号1～50051上位计算机控制系统0、1、2060上位机故障时切换状态0、1070PROM管理编号：作芯片记号，指定一个四位数。运算操作周期：1－100ms；2－200ms；3－300ms；4－400ms；5－500ms。调节器类型：0－1PID(A
