BIM机电管线综合专题培训课件.ppt

预览
1/10
2/10
3/10
4/10
5/10
6/10
7/10
8/10
9/10
10/10

亲，该文档总共35页，到这已经超出免费预览范围，如果喜欢就直接下载吧～

下载提示 文本预览

如果您无法下载资料，请参考说明：

1、部分资料下载需要金币，请确保您的账户上有足够的金币

2、已购买过的文档，再次下载不重复扣费

3、资料包下载后请先用软件解压，在使用对应软件打开

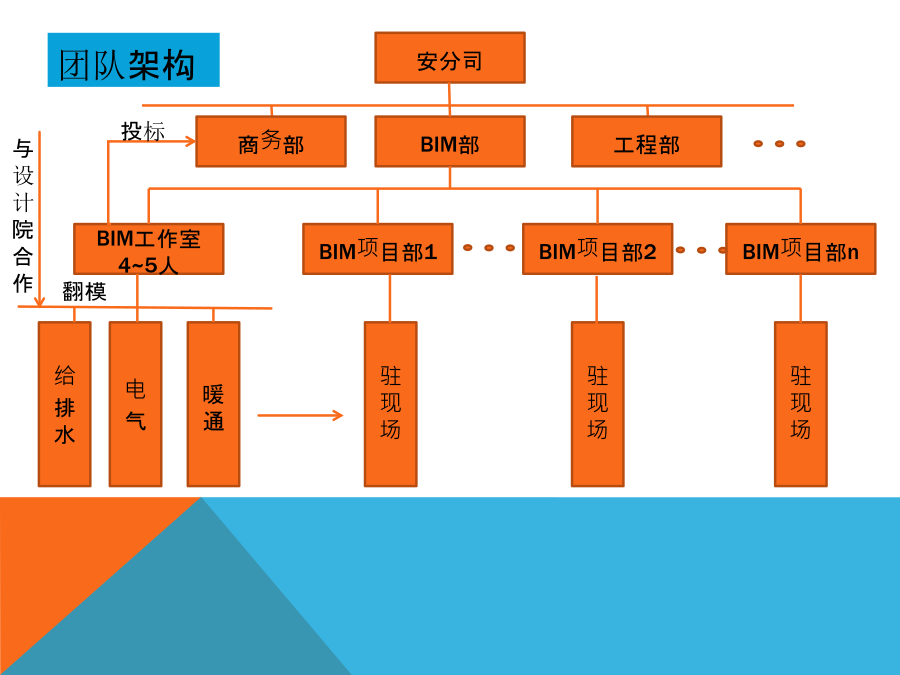

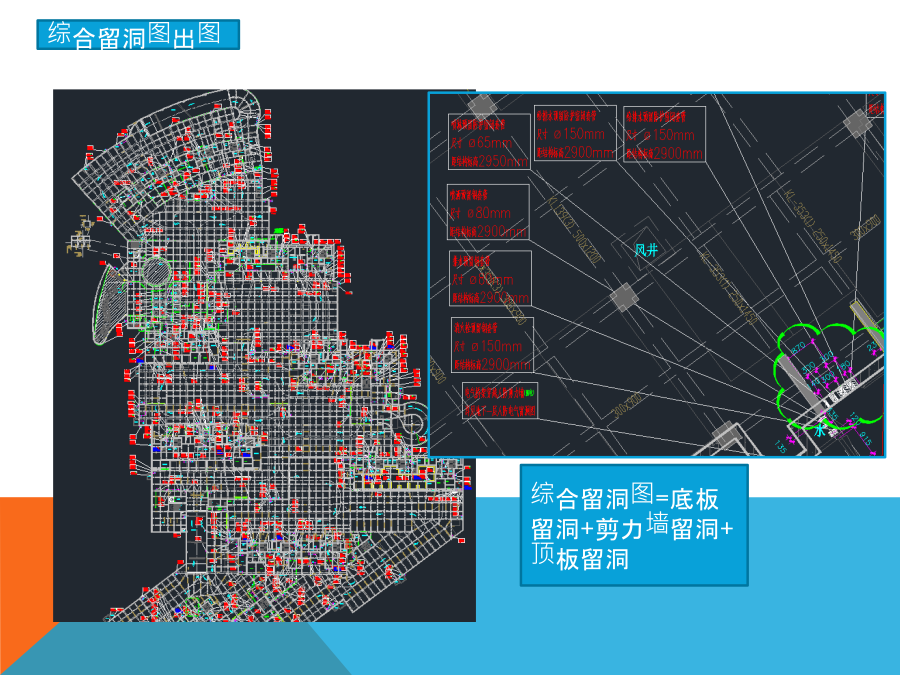

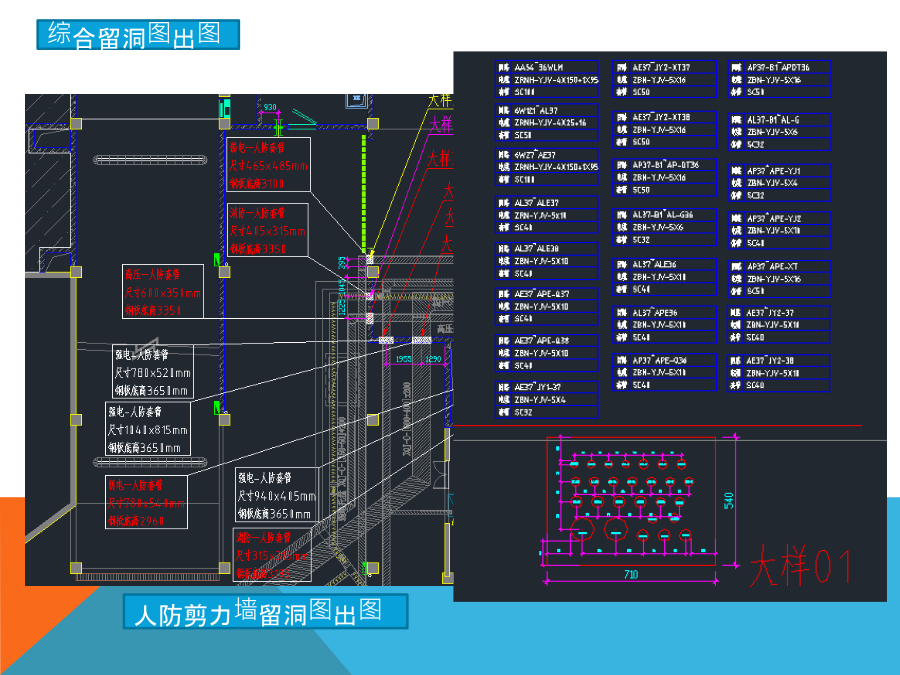

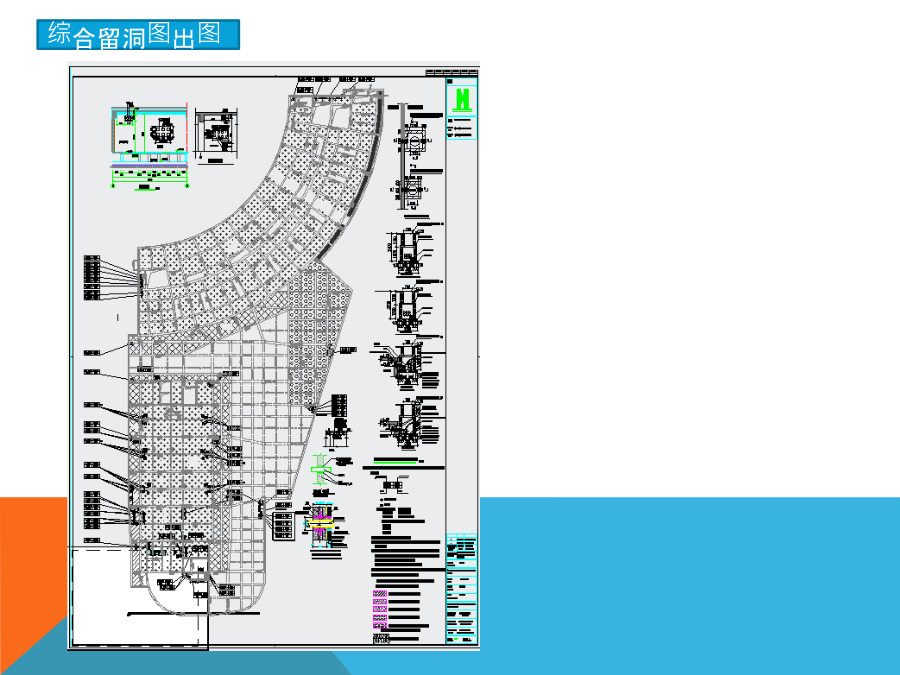

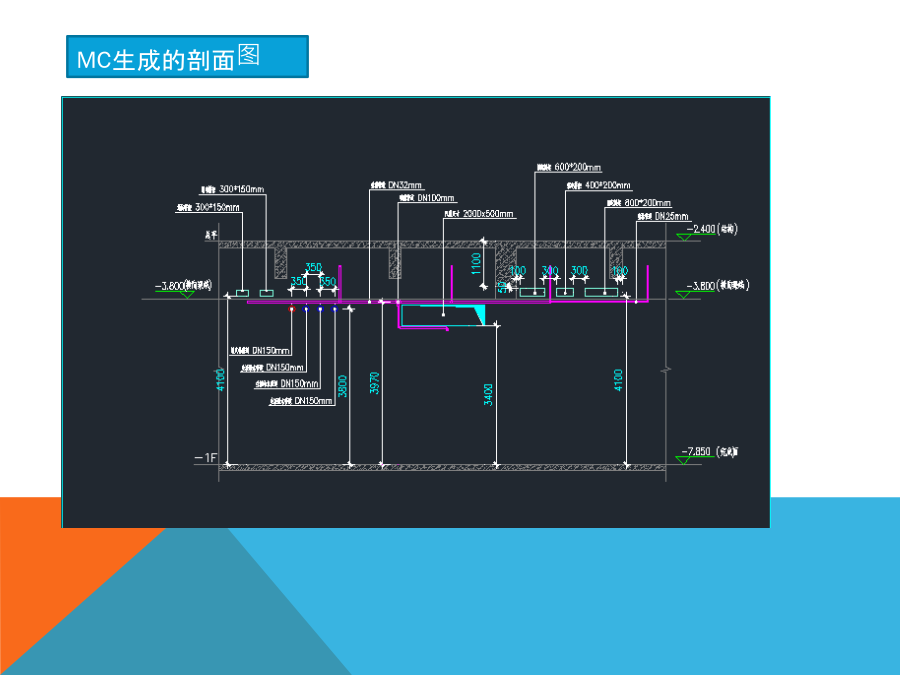

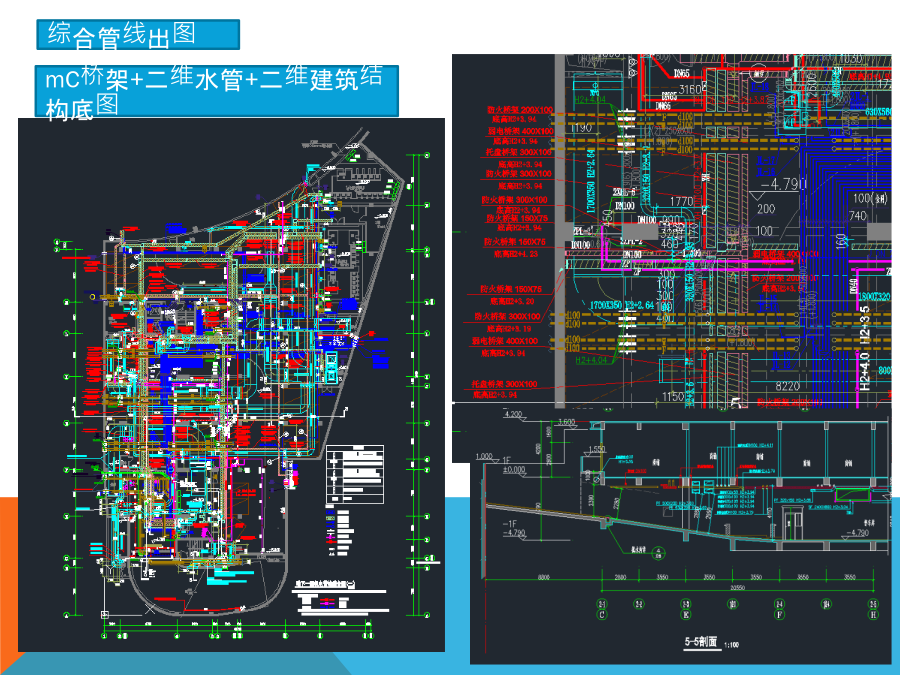

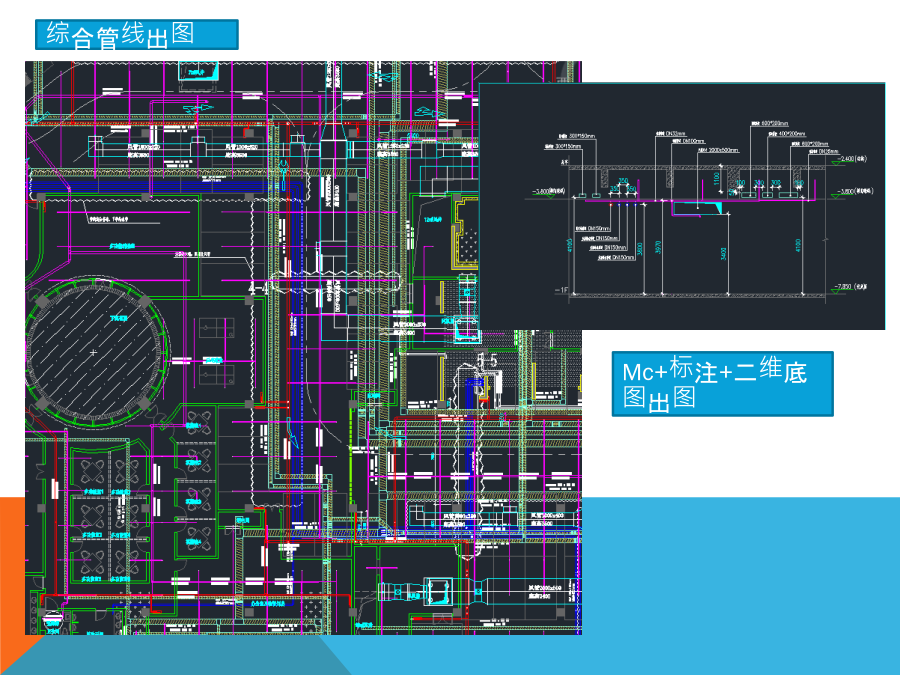

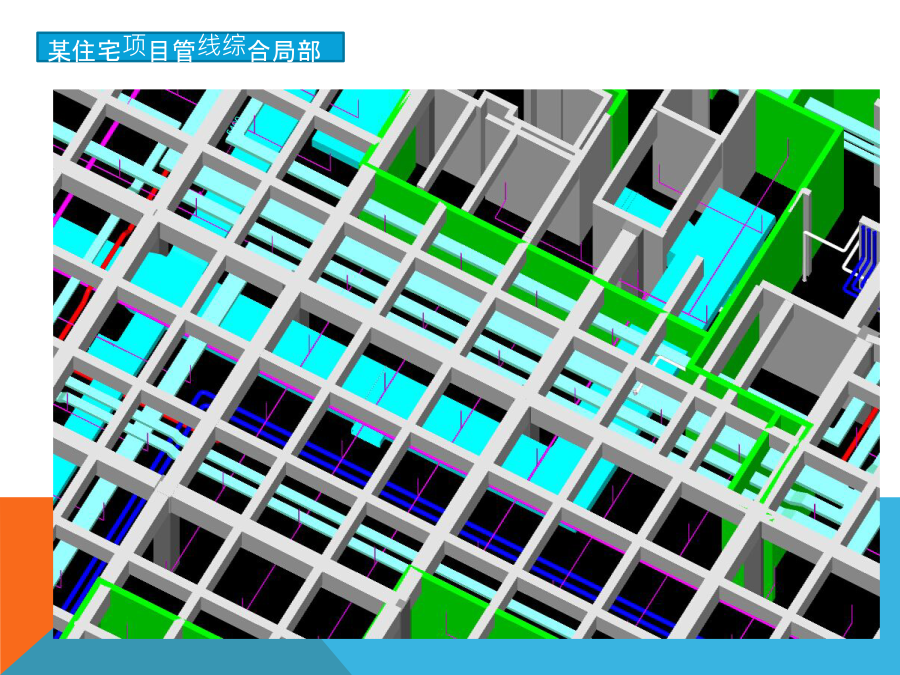

BIM机电管线综合团队架构综合管线出图MC生成的剖面图综合留洞图出图个人思路一、桥架篇桥架转弯处理二起翻点一致一、给排水篇1、管道边距墙的距离为40~60mm，且边齐平；2、管道之间净距50~100mm管道较多时先做一个剖面，按剖面位置放置管道即可1、水管实际尺寸为公称直径，在排布管道间距时应考虑管道厚度；2、空调水管考虑保温厚度；3、管道之间净距40~60mm调间距时建议将水管调成双线且保温层可见，一般完成水管完成面间距为501、空调供回水并排管道间距参考表（中心到中心）2、消防并排管道间距表（中心到中心）
