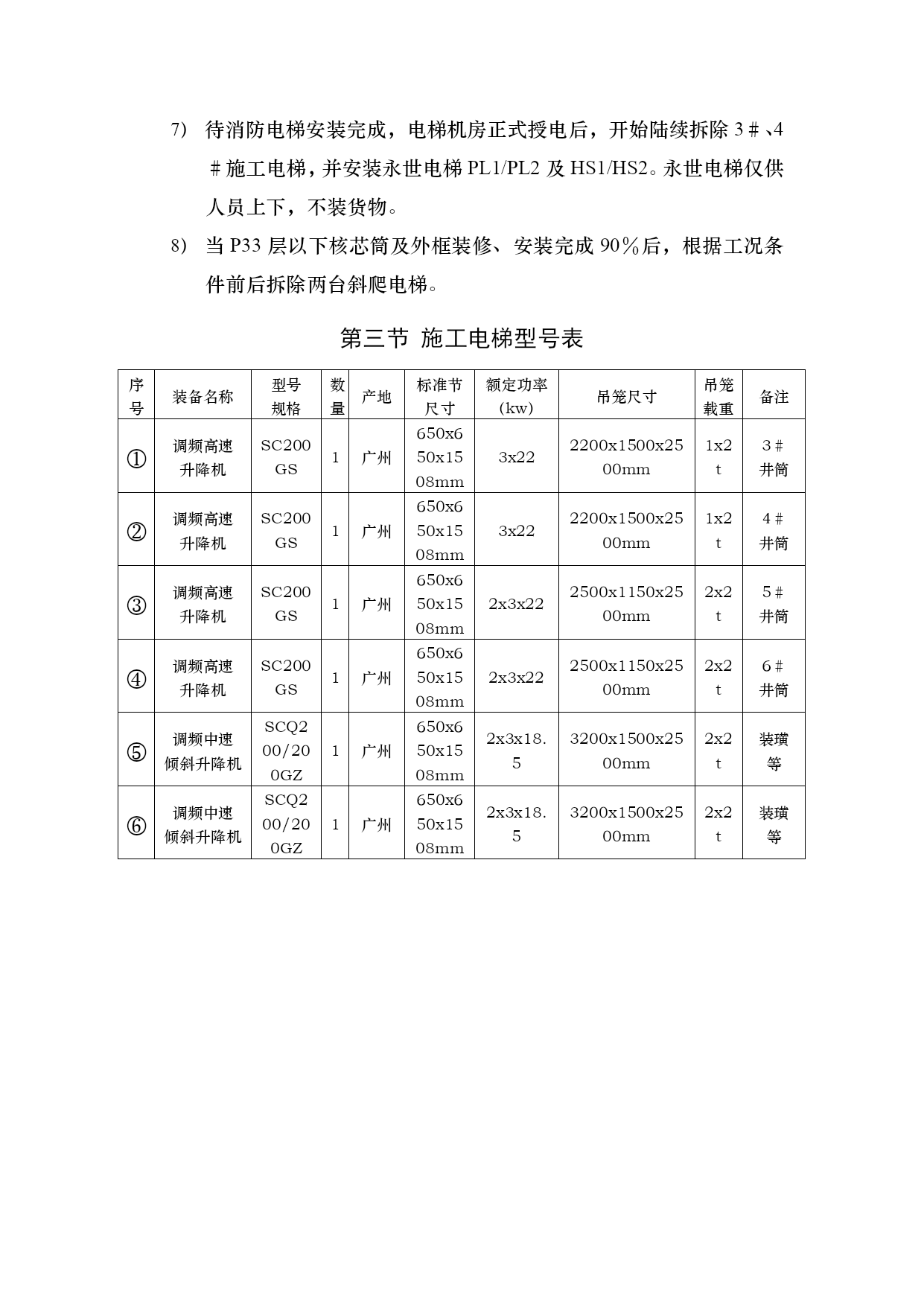

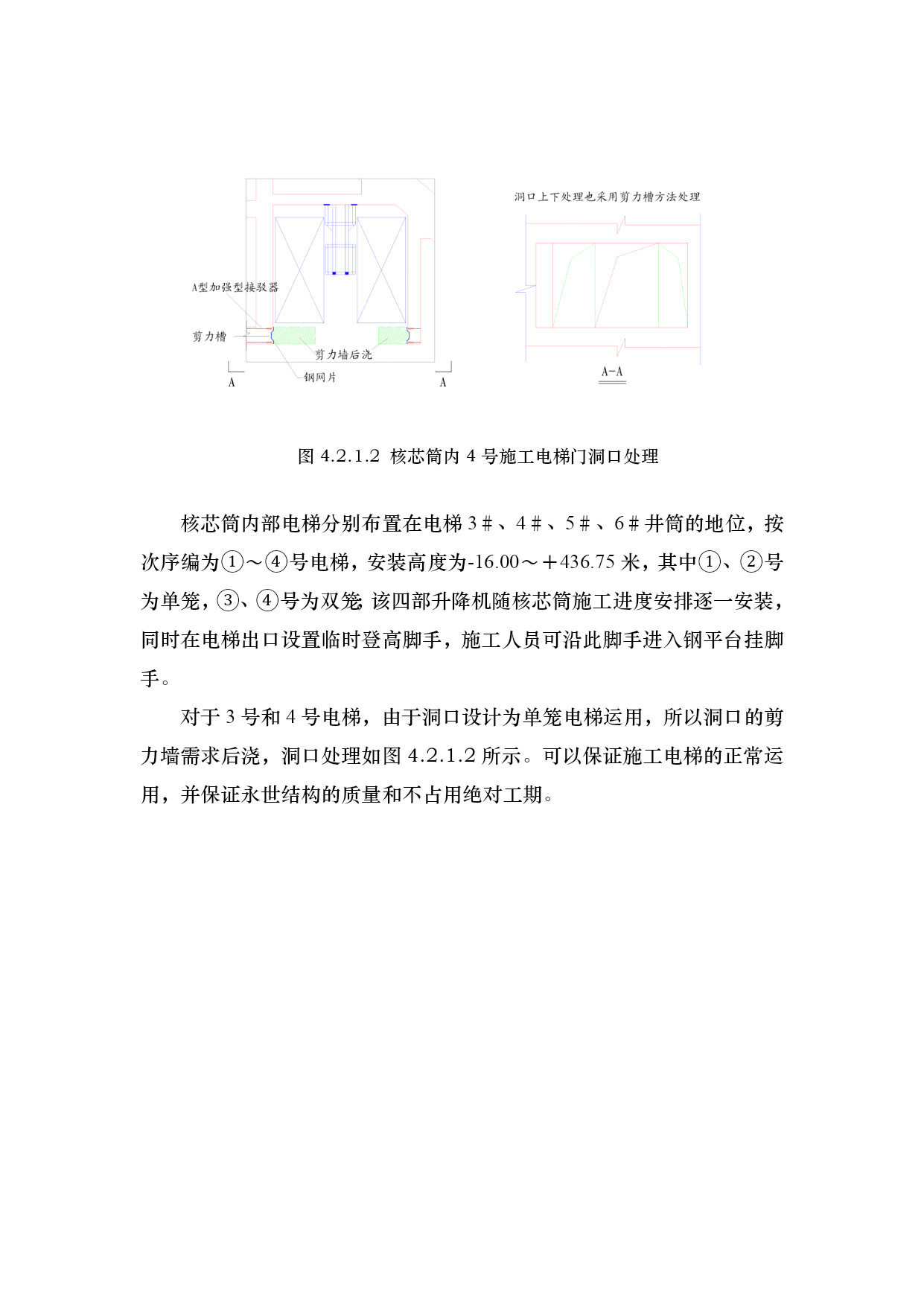

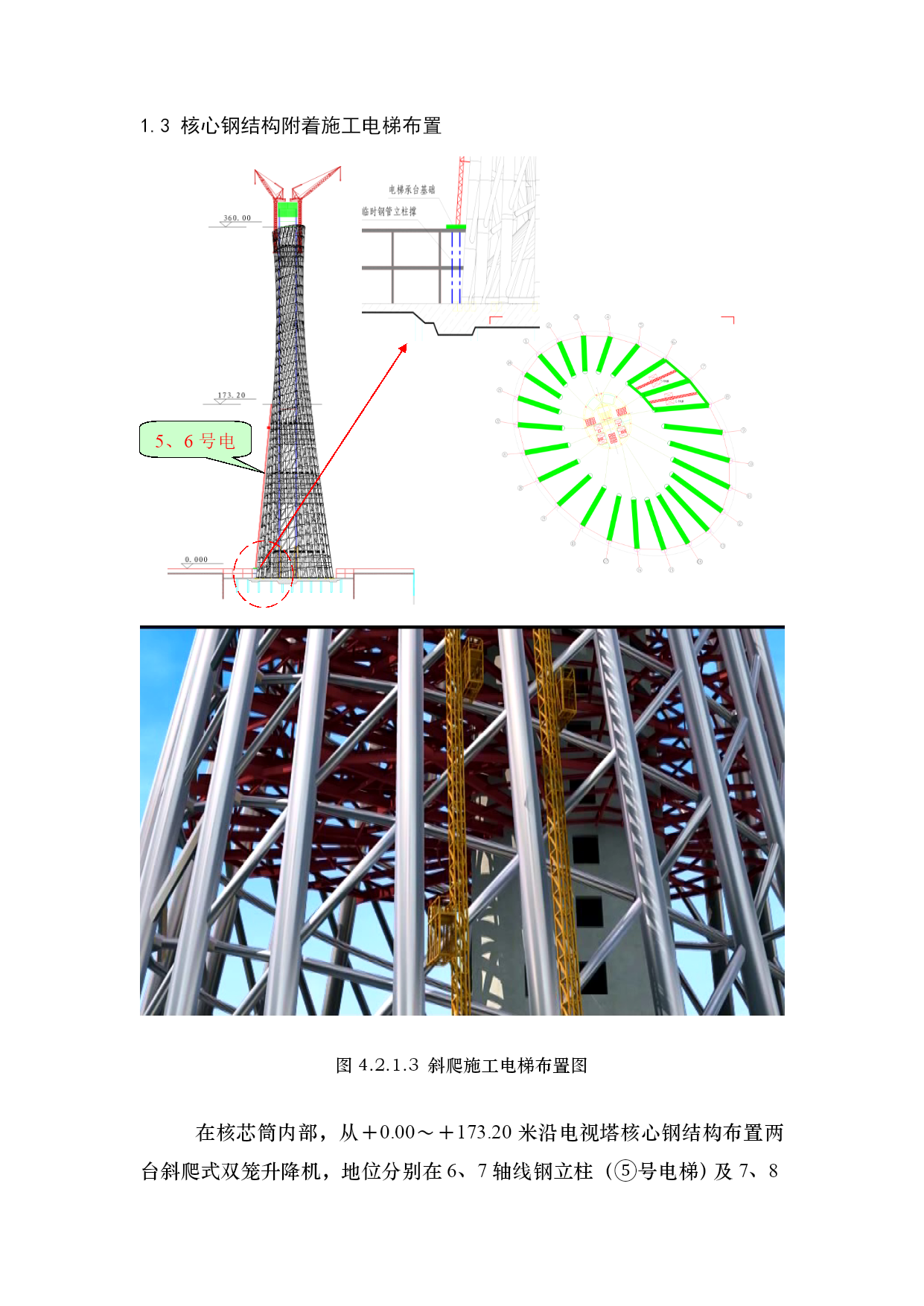

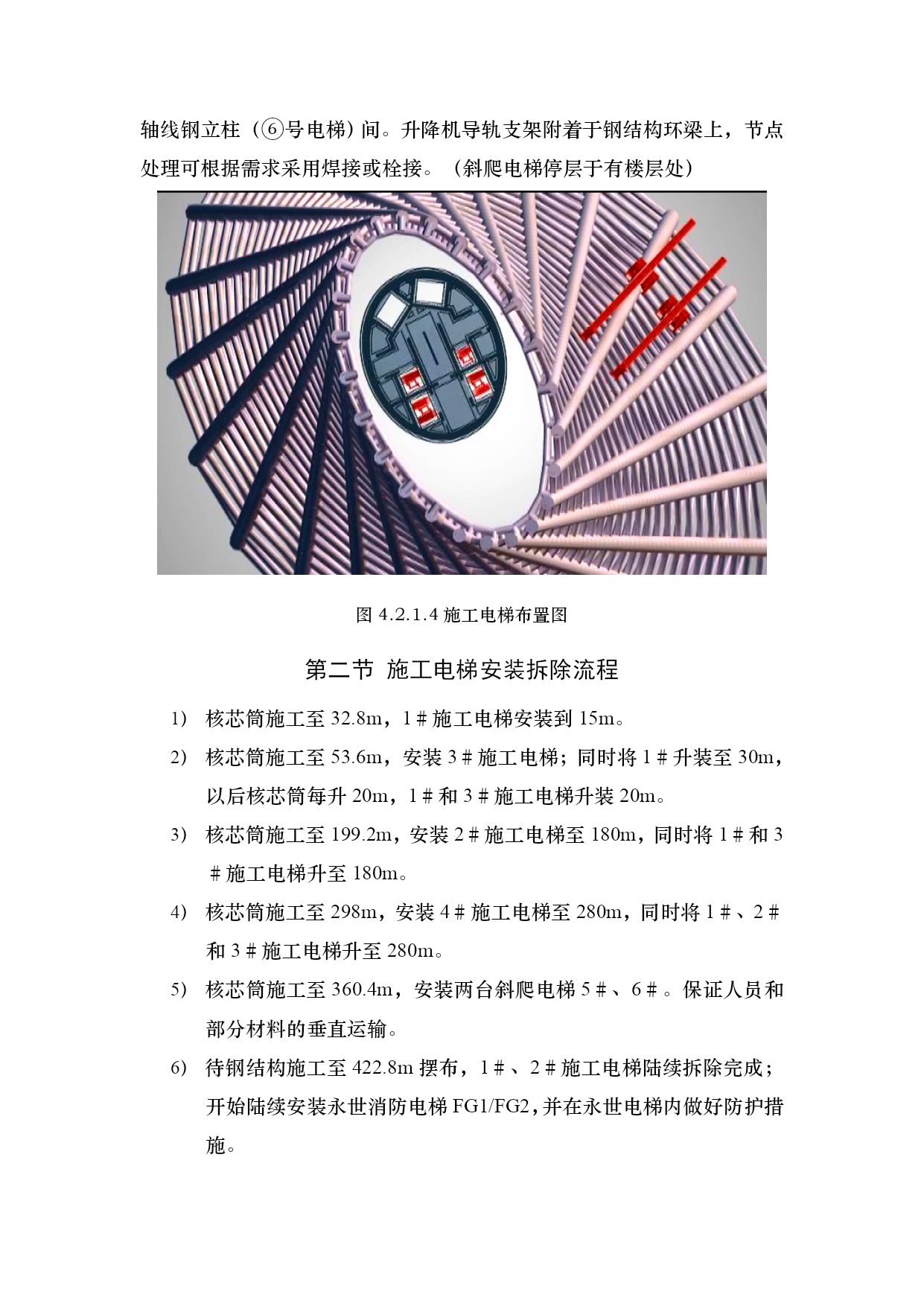

第二章电梯安装及拆除方案第一节施工电梯布置1.1施工电梯布置概况我方在全部结构施工阶段分阶段布置施工电梯，随结构高度的降低逐渐添加电梯的数量，特别在核芯筒施工至300m后，由于考虑到后续装璜工程的运输需求和施工电梯与永世电梯之间的转换要素，准绳上一直保持有4台电梯处于工作形状，这样不但满足施工阶段人员材料运输的便捷，同时也避免了由于个别电梯不测故障而使垂直交通发生拥堵的情况。按照以上准绳，我方在全部施工节点共布置6台人货两用变频调速施工升降机。其中在核芯筒内部有4台电梯，核芯筒核心钢结构附着2台斜爬电梯。1.2核芯筒内部施工电梯布置2号电梯3号电梯4号电梯1号电梯临时登高脚手图4.2.1.1核芯筒内部施工电梯布置图图4.2.1.2核芯筒内4号施工电梯门洞口处理核芯筒内部电梯分别布置在电梯3＃、4＃、5＃、6＃井筒的地位，按次序编为①～④号电梯，安装高度为-16.00～＋436.75米，其中①、②号为单笼，③、④号为双笼；该四部升降机随核芯筒施工进度安排逐一安装，同时在电梯出口设置临时登高脚手，施工人员可沿此脚手进入钢平台挂脚手。对于3号和4号电梯，由于洞口设计为单笼电梯运用，所以洞口的剪力墙需求后浇，洞口处理如图4.2.1.2所示。可以保证施工电梯的正常运用，并保证永世结构的质量和不占用绝对工期。1.3核心钢结构附着施工电梯布置5、6号电梯图4.2.1.3斜爬施工电梯布置图在核芯筒内部，从＋0.00～＋173.20米沿电视塔核心钢结构布置两台斜爬式双笼升降机，地位分别在6、7轴线钢立柱（⑤号电梯）及7、8轴线钢立柱（⑥号电梯）间。升降机导轨支架附着于钢结构环梁上，节点处理可根据需求采用焊接或栓接。（斜爬电梯停层于有楼层处）图4.2.1.4施工电梯布置图第二节施工电梯安装拆除流程核芯筒施工至32.8m，1＃施工电梯安装到15m。核芯筒施工至53.6m，安装3＃施工电梯；同时将1＃升装至30m，以后核芯筒每升20m，1＃和3＃施工电梯升装20m。核芯筒施工至199.2m，安装2＃施工电梯至180m，同时将1＃和3＃施工电梯升至180m。核芯筒施工至298m，安装4＃施工电梯至280m，同时将1＃、2＃和3＃施工电梯升至280m。核芯筒施工至360.4m，安装两台斜爬电梯5＃、6＃。保证人员和部分材料的垂直运输。待钢结构施工至422.8m摆布，1＃、2＃施工电梯陆续拆除完成；开始陆续安装永世消防电梯FG1/FG2，并在永世电梯内做好防护措施。待消防电梯安装完成，电梯机房正式授电后，开始陆续拆除3＃、4＃施工电梯，并安装永世电梯PL1/PL2及HS1/HS2。永世电梯仅供人员上下，不装货物。当P33层以下核芯筒及外框装修、安装完成90％后，根据工况条件前后拆除两台斜爬电梯。第三节施工电梯型号表序号装备名称型号规格数量产地标准节尺寸额定功率（kw）吊笼尺寸吊笼载重备注①调频高速升降机SC200GS1广州650x650x1508mm3x222200x1500x2500mm1x2t3＃井筒②调频高速升降机SC200GS1广州650x650x1508mm3x222200x1500x2500mm1x2t4＃井筒③调频高速升降机SC200GS1广州650x650x1508mm2x3x222500x1150x2500mm2x2t5＃井筒④调频高速升降机SC200GS1广州650x650x1508mm2x3x222500x1150x2500mm2x2t6＃井筒⑤调频中速倾斜升降机SCQ200/200GZ1广州650x650x1508mm2x3x18.53200x1500x2500mm2x2t装璜等⑥调频中速倾斜升降机SCQ200/200GZ1广州650x650x1508mm2x3x18.53200x1500x2500mm2x2t装璜等第三章结构施工和其他专业的施工搭接第一节交叉施工特点概述本工程是一幢建筑体量庞大，结构方式复杂、特异，施工技术难度高，施工组织难度大的具有应战性的超大型工程项目。特别是超高的钢筋混凝土核芯筒和扭转的钢结构外框更是对结构工程师提出了新的应战。主塔的幕墙零碎为连接在外钢框架构件上的幕墙零碎。机电由给排水零碎、强弱电零碎、空调透风零碎等部分组成，包含了供水、直饮水、雨水、污水、消防、供配电、楼宇智能、信息、自动化控制、照明、空调、透风等方面的配置；另外还有电梯、自动扶梯、擦窗机、厨房装备，洗衣房装备等装备。机电零碎在各层楼板、墙身、梁内分别预埋电线管盒和各类套管等材料，防雷接地采用避雷带。在全体布局上，主楼周围还布置了广场，泊车场地、车行道、人行道、水景、室外照明等室外装备。结构与各专业关系、施工流程互相穿插
