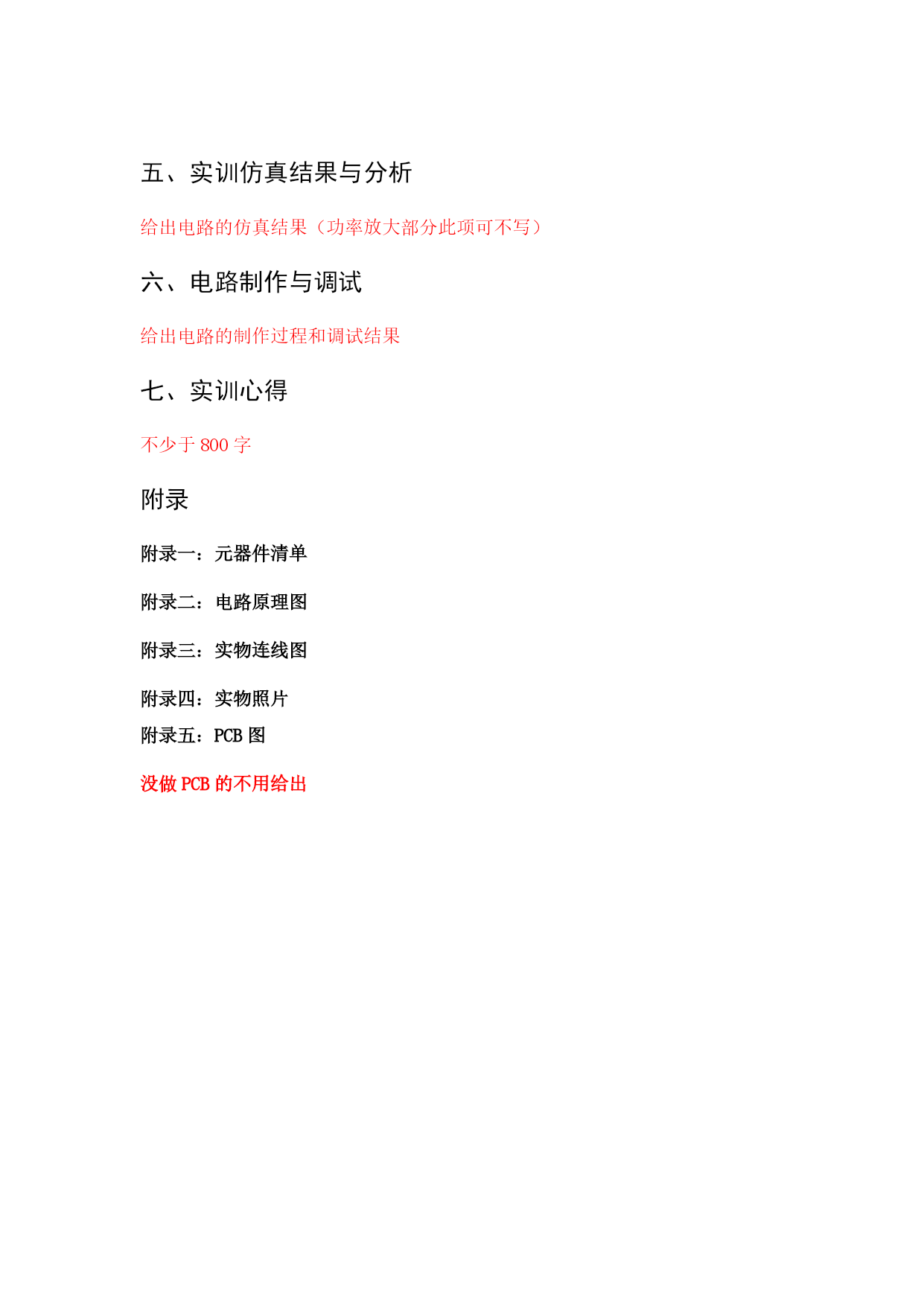

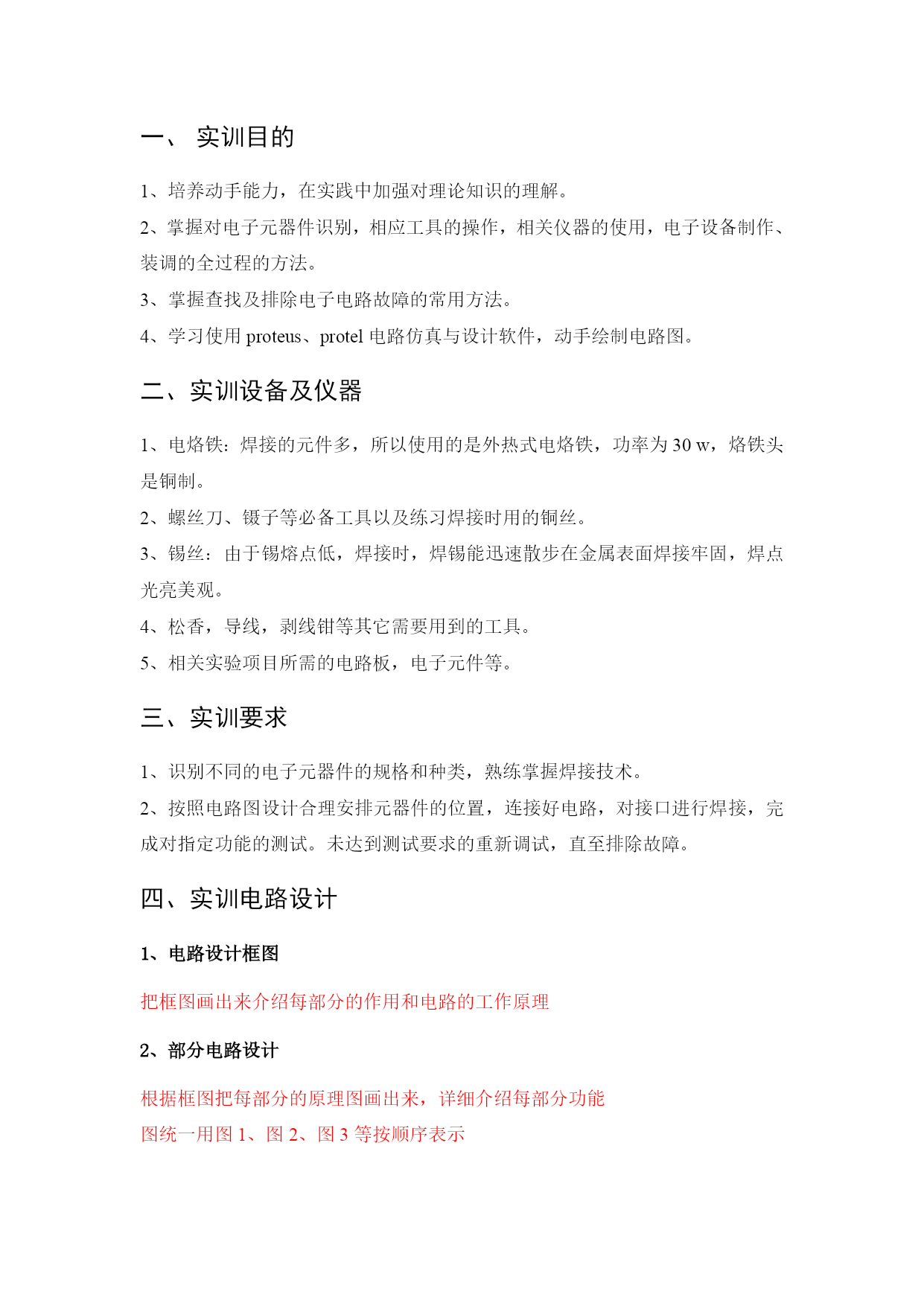

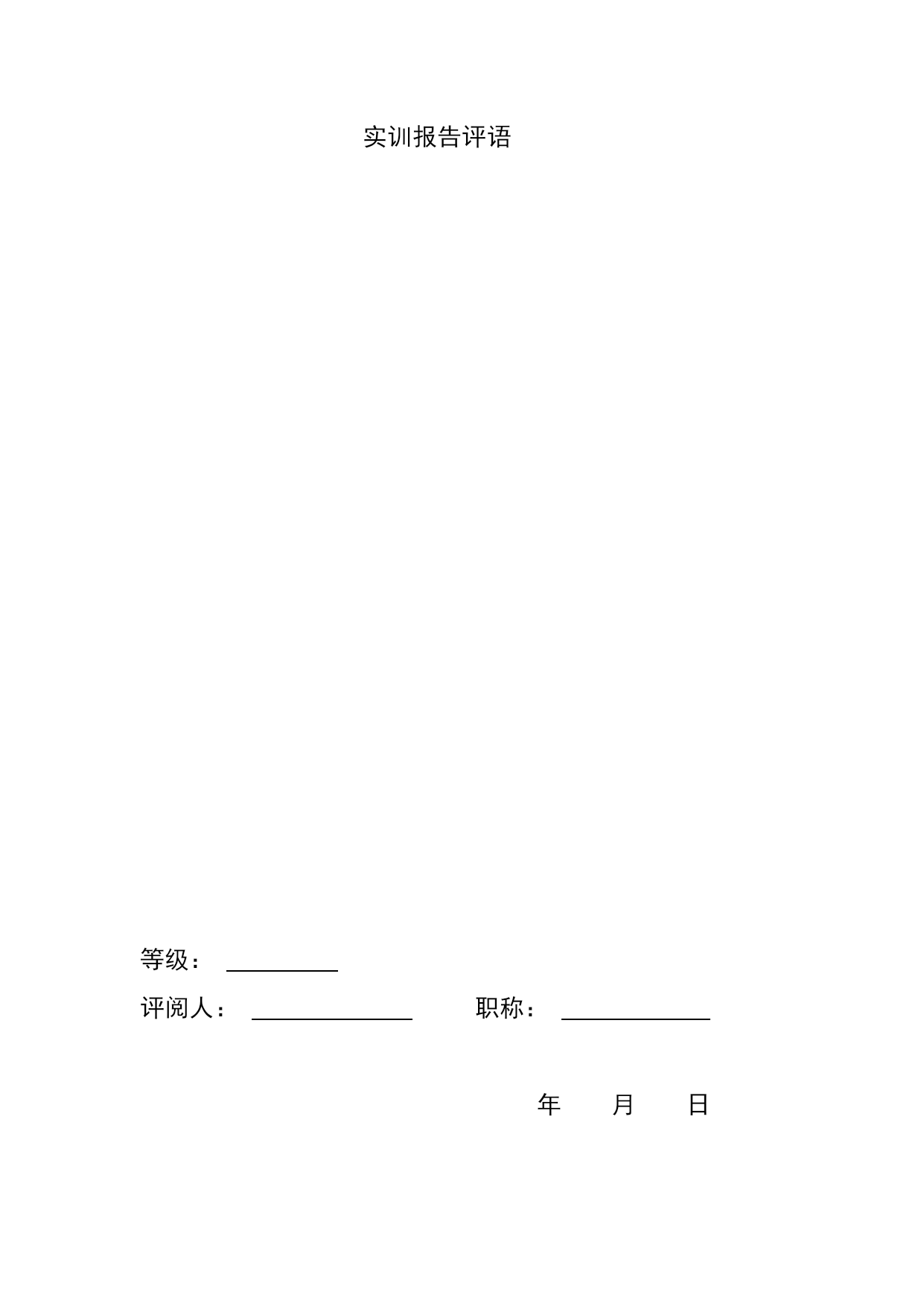

《电子技术课程设计》实训报告题目________________________________________学生姓名专业班级学号系（部）指导教师实训时间2012.6.11-2012.6.22实训报告评语等级：评阅人：职称：年月日实训目的1、培养动手能力，在实践中加强对理论知识的理解。2、掌握对电子元器件识别，相应工具的操作，相关仪器的使用，电子设备制作、装调的全过程的方法。3、掌握查找及排除电子电路故障的常用方法。4、学习使用proteus、protel电路仿真与设计软件，动手绘制电路图。二、实训设备及仪器1、电烙铁：焊接的元件多，所以使用的是外热式电烙铁，功率为30w，烙铁头是铜制。2、螺丝刀、镊子等必备工具以及练习焊接时用的铜丝。3、锡丝：由于锡熔点低，焊接时，焊锡能迅速散步在金属表面焊接牢固，焊点光亮美观。4、松香，导线，剥线钳等其它需要用到的工具。5、相关实验项目所需的电路板，电子元件等。三、实训要求1、识别不同的电子元器件的规格和种类，熟练掌握焊接技术。2、按照电路图设计合理安排元器件的位置，连接好电路，对接口进行焊接，完成对指定功能的测试。未达到测试要求的重新调试，直至排除故障。四、实训电路设计1、电路设计框图把框图画出来介绍每部分的作用和电路的工作原理2、部分电路设计根据框图把每部分的原理图画出来，详细介绍每部分功能图统一用图1、图2、图3等按顺序表示五、实训仿真结果与分析给出电路的仿真结果（功率放大部分此项可不写）六、电路制作与调试给出电路的制作过程和调试结果七、实训心得不少于800字附录附录一：元器件清单附录二：电路原理图附录三：实物连线图附录四：实物照片附录五：PCB图没做PCB的不用给出
