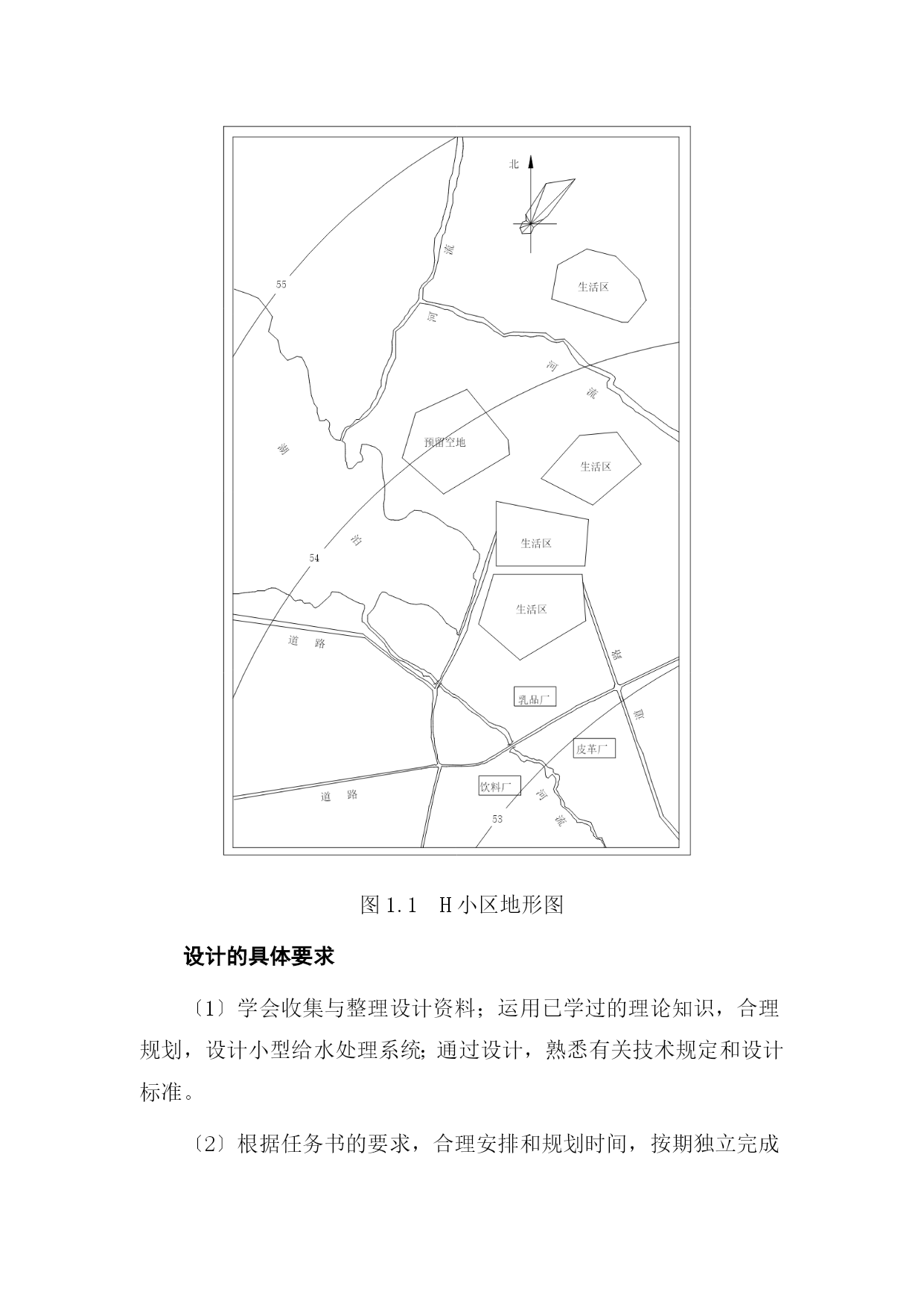

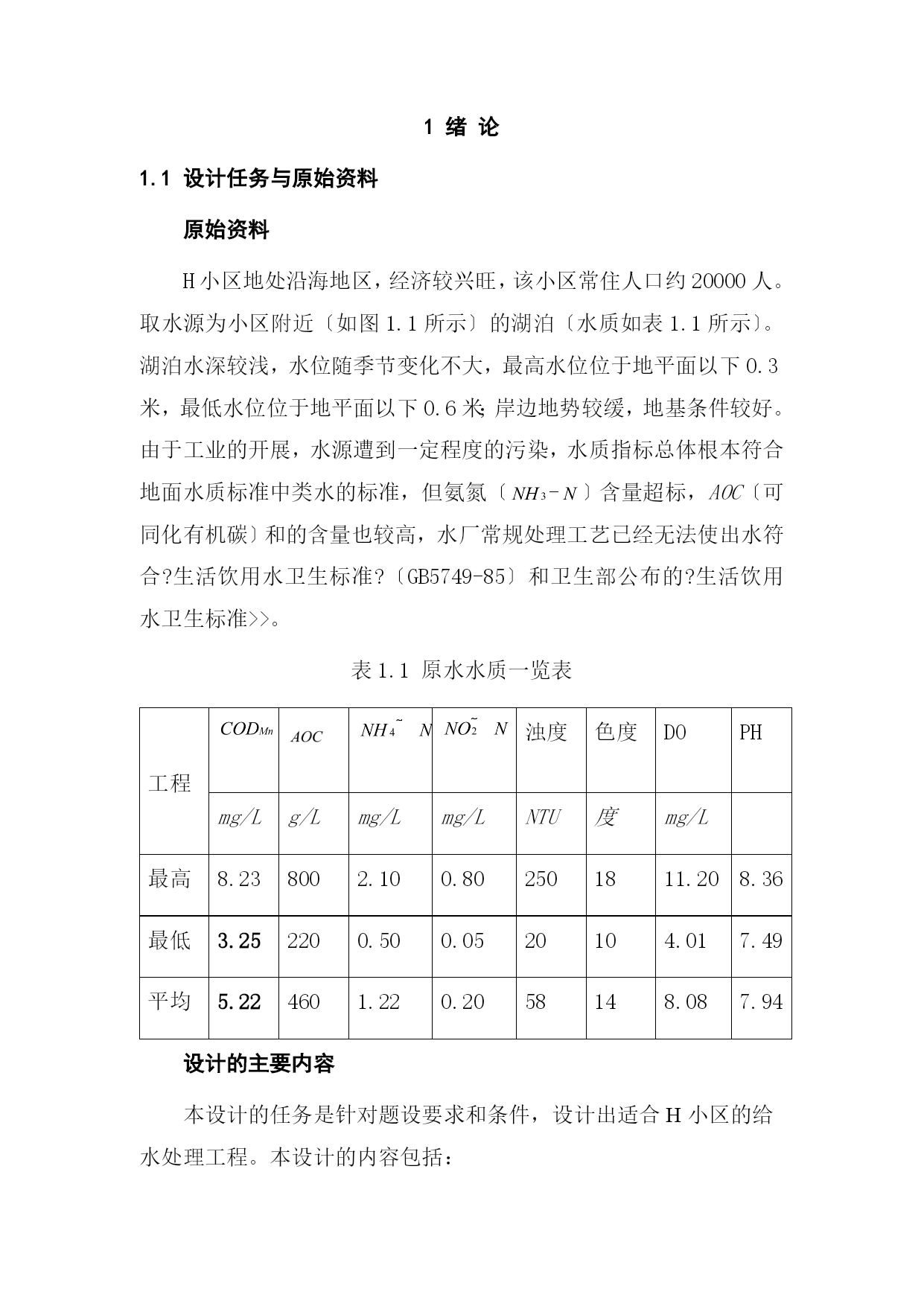

某小区给水工艺毕业设计完整版【完整版】(文档可以直接使用，也可根据实际需要修订后使用,可编辑放心下载）1绪论1.1设计任务与原始资料原始资料H小区地处沿海地区，经济较兴旺，该小区常住人口约20000人。取水源为小区附近〔如图1.1所示〕的湖泊〔水质如表1.1所示〕。湖泊水深较浅，水位随季节变化不大，最高水位位于地平面以下0.3米，最低水位位于地平面以下0.6米；岸边地势较缓，地基条件较好。由于工业的开展，水源遭到一定程度的污染，水质指标总体根本符合地面水质标准中类水的标准，但氨氮〔-〕含量超标，AOC〔可同化有机碳〕和的含量也较高，水厂常规处理工艺已经无法使出水符合?生活饮用水卫生标准?〔GB5749-85〕和卫生部公布的?生活饮用水卫生标准>>。表1.1原水水质一览表工程浊度色度DOPHmg/Lg/Lmg/Lmg/LNTU度mg/L最高8.238002.100.802501811.208.36最低3.252200.500.0520104.017.49平均5.224601.220.2058148.087.94设计的主要内容本设计的任务是针对题设要求和条件，设计出适合H小区的给水处理工程。本设计的内容包括：〔1〕取水构筑物及泵站设计；〔2〕针对原水水质，选择适宜的给水处理工艺流程，其中应当包括〔或局部包括〕：⑴预处理工艺；⑵常规处理工艺；⑶深度处理工艺。〔3〕水厂处理构筑物设计、设备的选型及运行参数确定。〔4〕绘制工艺的平面布置图和高程布置图。〔5〕绘制主要构筑物的加工/施工/工艺图。图1.1H小区地形图设计的具体要求〔1〕学会收集与整理设计资料；运用已学过的理论知识，合理规划，设计小型给水处理系统；通过设计，熟悉有关技术规定和设计标准。〔2〕根据任务书的要求，合理安排和规划时间，按期独立完成设计任务；设计结果应具有一定的实用价值。需要提交的设计成果〔1〕毕业设计说明和计算书一本〔合订〕。〔2〕H小区给水工艺设计图纸一套，其中应包括：a、H小区给水系统平面布置图和高程布置图〔2张〕；b、取水构筑物剖面图〔1张〕；c、给水厂主要处理构筑物的加工/施工/工艺图〔5－8张〕。1.2工艺流程选择近年来，随着工农业的迅速开展，城市化建设加快，城市人口膨胀，引起了城市工业生活用水量大大增加；同时，相应的污染排放量也逐年增加。导致了饮用水水源普遍受到污染，饮用水水质恶化。常规的工艺已经无法满足处理水有较好水质的标准。国外也纷纷在常规工艺根底上增设预处理、深度处理，处理后的水质较好，使用平安，经济上也可运行。针对本次设计，因为是经济兴旺地区，水质污染主要超标工程：可同化有机碳〔有机物〕和氨氮。拟采用生物预处理+常规工艺+深度处理。常规处理中可以选择混凝沉淀也可以选择澄清工艺将二者合为一个工艺。通过对原水水质的分析，现拟定以下工艺流程：原水--生物预处理—絮凝沉淀—过滤--深度处理—消毒。2取水装置及泵站设计2．1水量确定根据所给资料，沿海经济较兴旺地区。查?给排水工程快速设计手册?表1-3，H小区地处东南沿海地区，属于第三区，即：上海浙江的全部江西安徽江苏的大部福建北部湖南湖北的东部和河南南部。给水设备类型：室内有给水排水卫生设备并有淋浴设备和集中热水供给。表2.1生活用水量定额用水情况一二三四五最高〔L/人·d〕170~200180~210185~215190~220180~210平均日〔L/人·d〕130~170140~180145~185150~290140~180时变化系数1.5~1.31.5~1.31.5~1.31.5~1.31.5~1.3所以最高日生活用水量定额200L/人.dk=1.4用水普及率f=98%〔1〕城市或居住区的最高日生活用水量Q1Q1=qfN=200〔L/人.d〕×2000人×98%=3920m〔2〕浇洒道路和大面积绿化需用水Q2浇洒道路每平方米路面每次1~1.5L大面积绿化用水1.5~2.0L/(d.㎡)。假设按面积计算，绿化及浇洒道路用水量〉生活用水量，不合理。所以据经验估计占3%，只负责预留地及生活区的用水量。各个工厂可自己打井供绿化浇洒道路，也不计入用水量计算。〔3〕Q2=3%Q1=3%×3920=117.6约=118.m〔4〕再增加相当于最高日用水量15%~25%的未预见用水量和管网漏水量。〔5〕设计年限内最高日用水量Qd’=1.25(Q1+Q2)=1.25×(3920+118)=5047.5m/d〔6〕再加水厂自用水量：取设计用水量的那么Qd=1.05Qd=1.05×5047.5m/d=5299.875m/d〔7〕最高日平均时用水量Qh==0.06m〔8〕最高时设计用水量Qh’==1.4×2
