实验四差动放大电路实验-学文库

实验四差动放大电路实验.ppt

上传时间： 2024-09-03

金币： 18

页数： 9

大小： 136KB

yy****24

2024-09-03

立即
下载

1/9

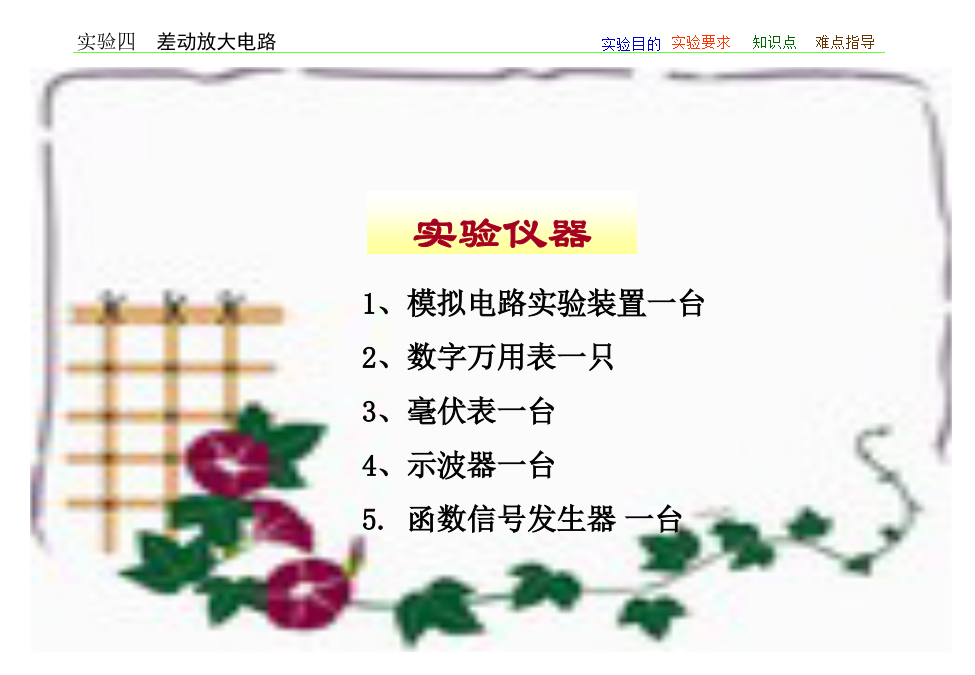

2/9

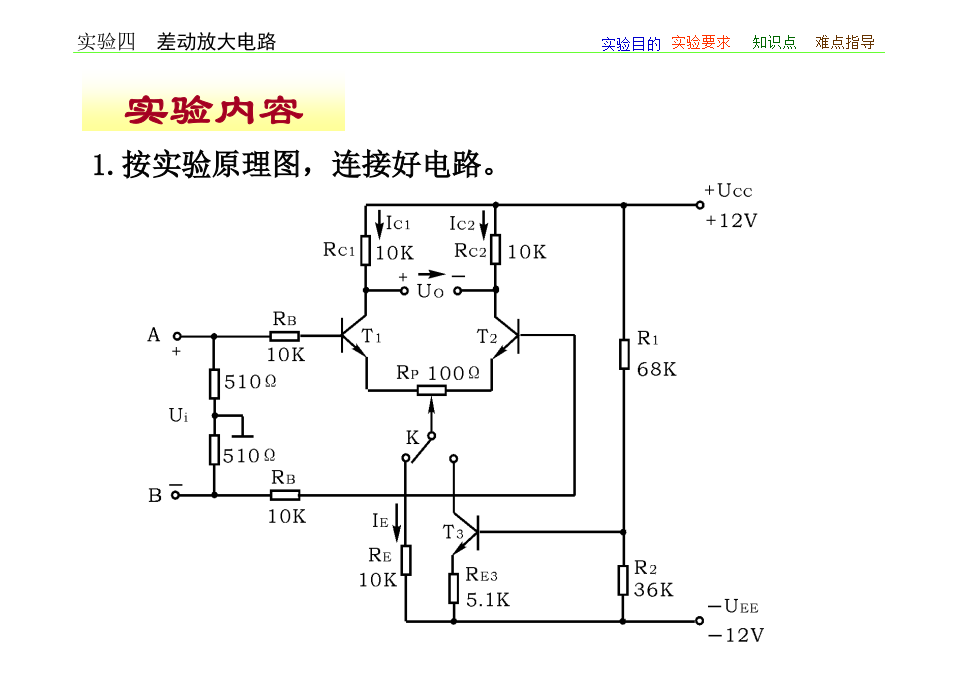

3/9

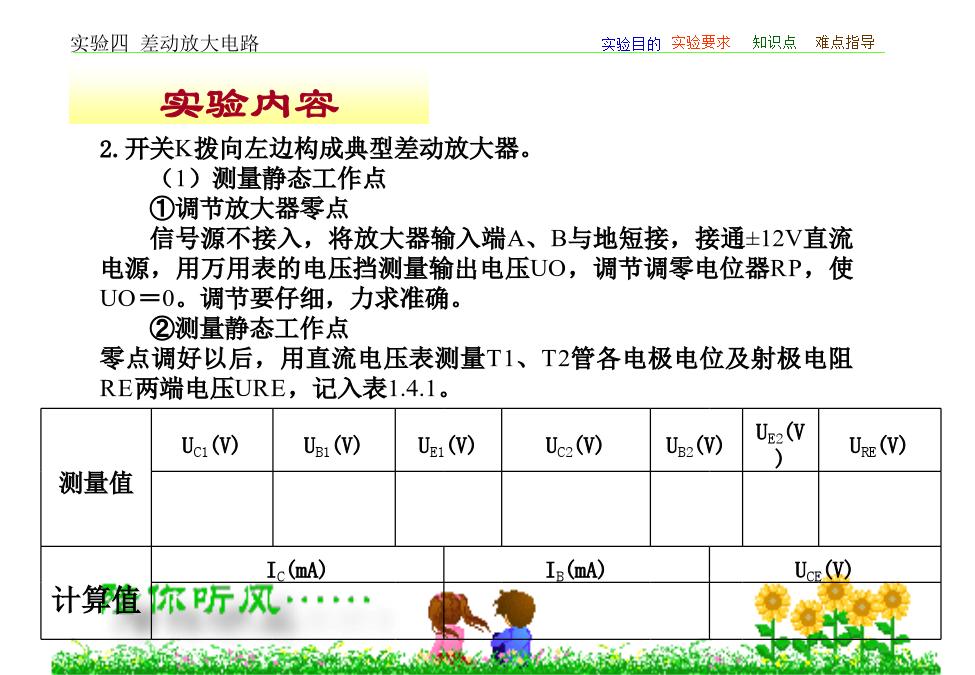

4/9

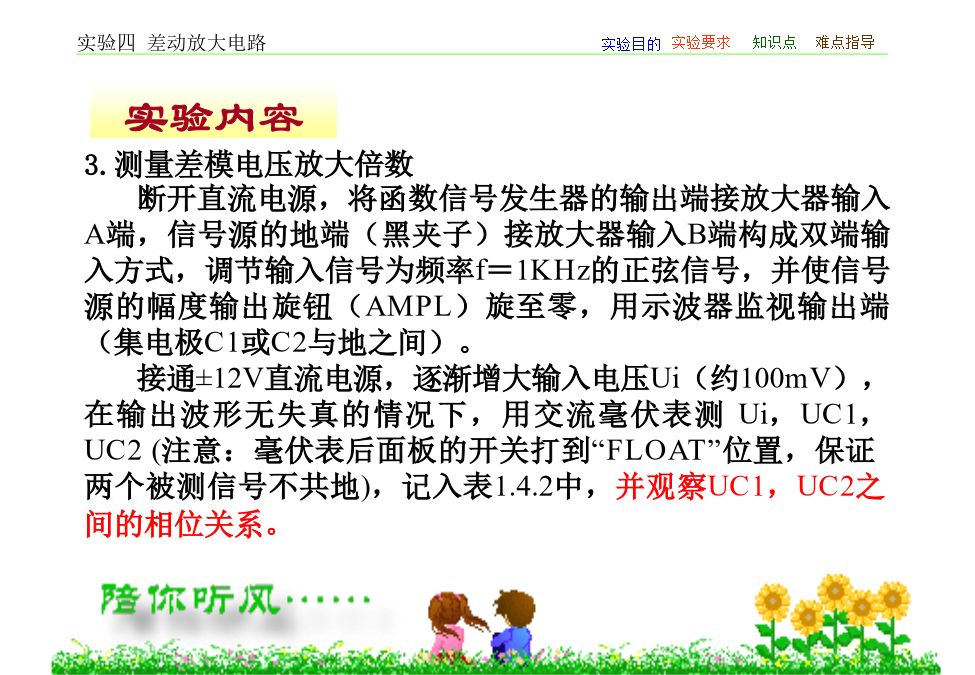

5/9

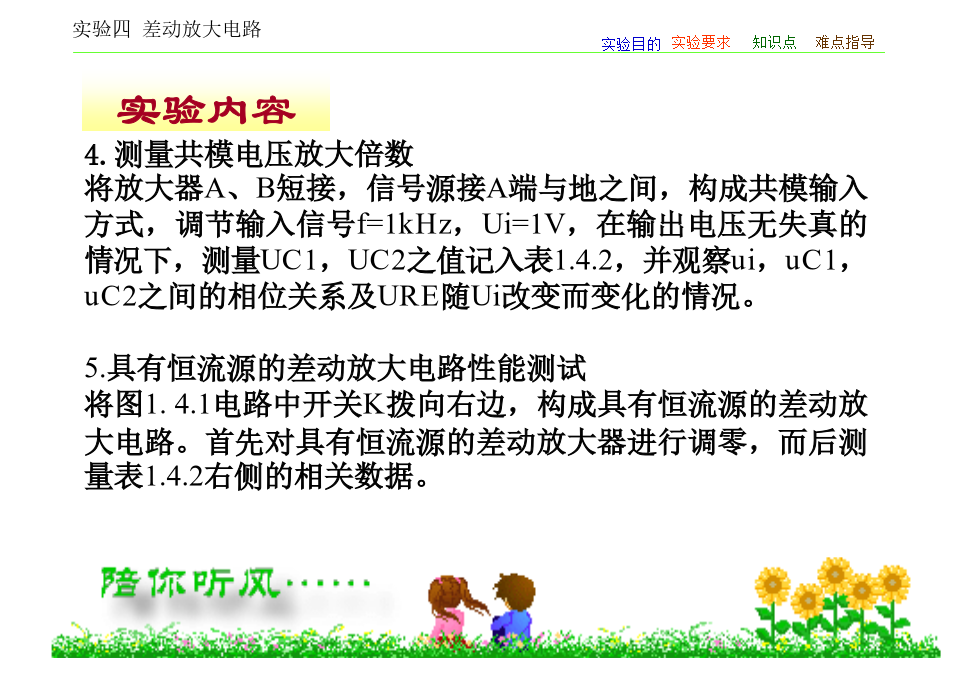

6/9

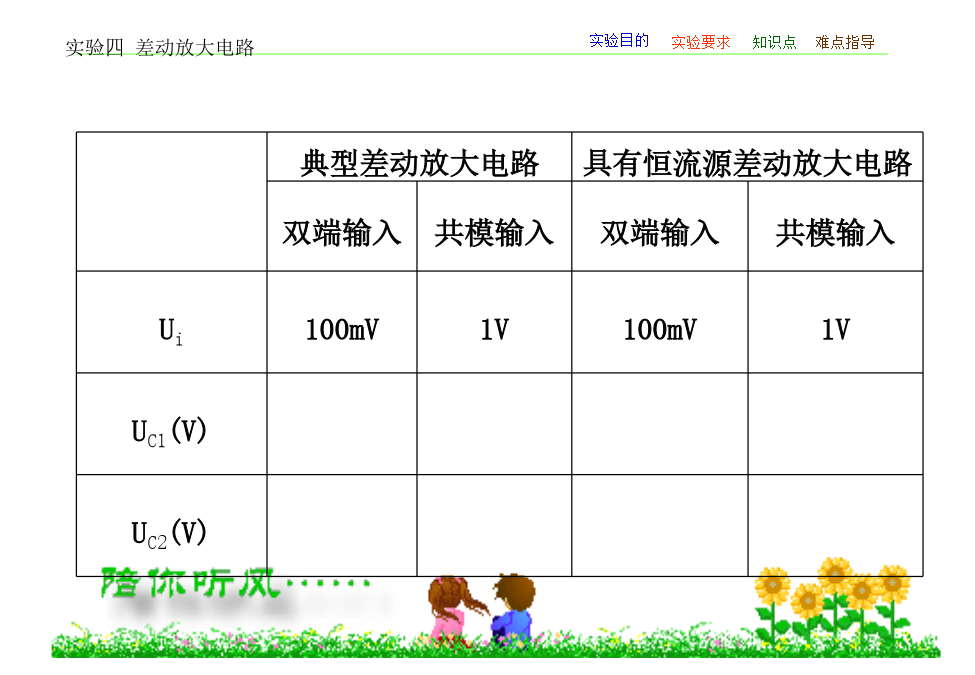

7/9

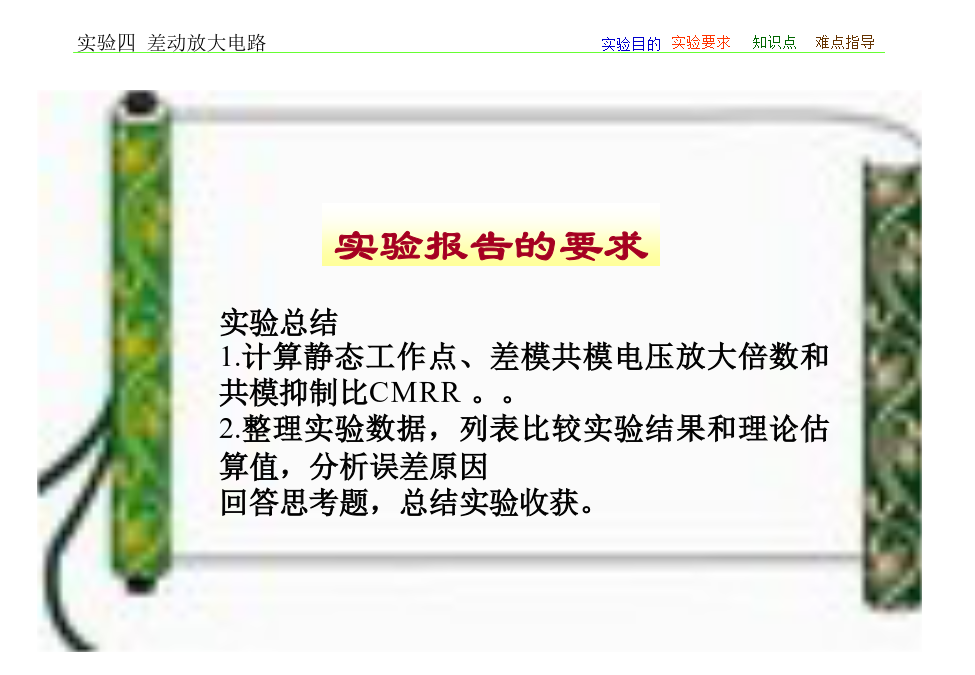

8/9

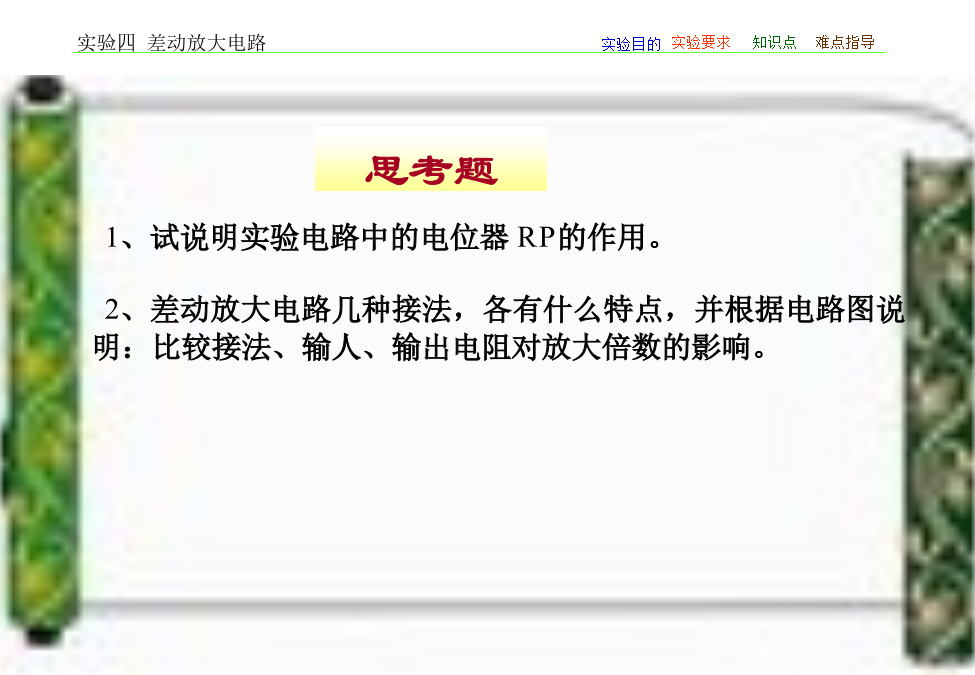

9/9

在线预览结束，喜欢就下载吧，查找使用更方便

下载提示文本预览

如果您无法下载资料，请参考说明：

1、部分资料下载需要金币，请确保您的账户上有足够的金币

2、已购买过的文档，再次下载不重复扣费

3、资料包下载后请先用软件解压，在使用对应软件打开

相关资料

实验四差动放大电路实验.ppt

实验四差动放大电路实验实验仪器实验四差动放大电路实验四差动放大电路实验四差动放大电路实验四差动放大电路实验四差动放大电路实验报告的要求实验四差动放大电路

2024-09-03

136KB

实验四差动放大电路.doc

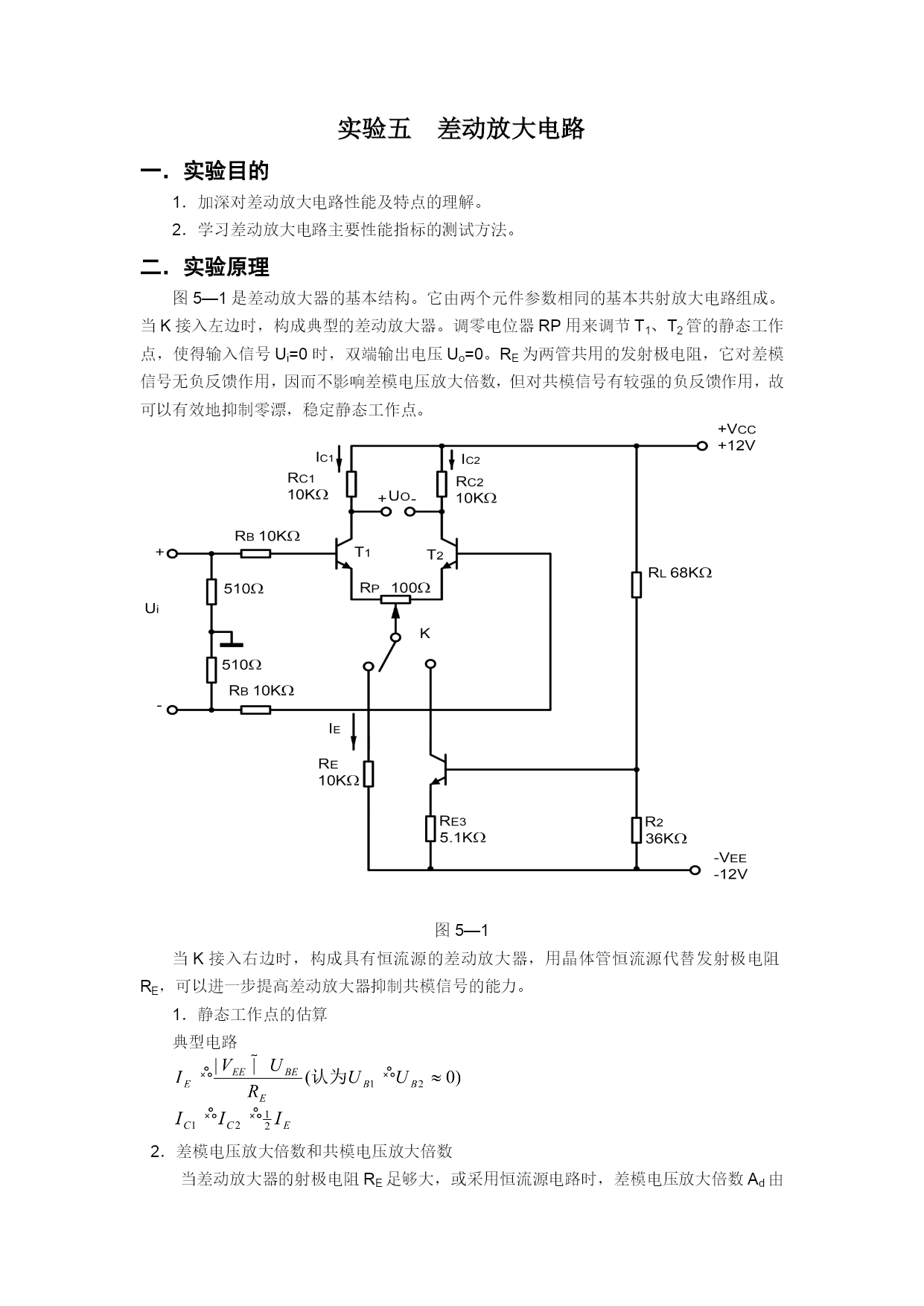

实验五差动放大电路一．实验目的1．加深对差动放大电路性能及特点的理解。2．学习差动放大电路主要性能指标的测试方法。二．实验原理图5—1是差动放大器的基本结构。它由两个元件参数相同的基本共射放大电路组成。当K接入左边时，构成典型的差动放大器。调零电位器RP用来调节T1、T2管的静态工作点，使得输入信号Ui=0时，双端输出电压Uo=0。RE为两管共用的发射极电阻，它对差模信号无负反馈作用，因而不影响差模电压放大倍数，但对共模信号有较强的负反馈作用，故可以有效地抑制零漂，稳定静态工作点。图5—1当K接入右边时，

2024-09-04

86KB
