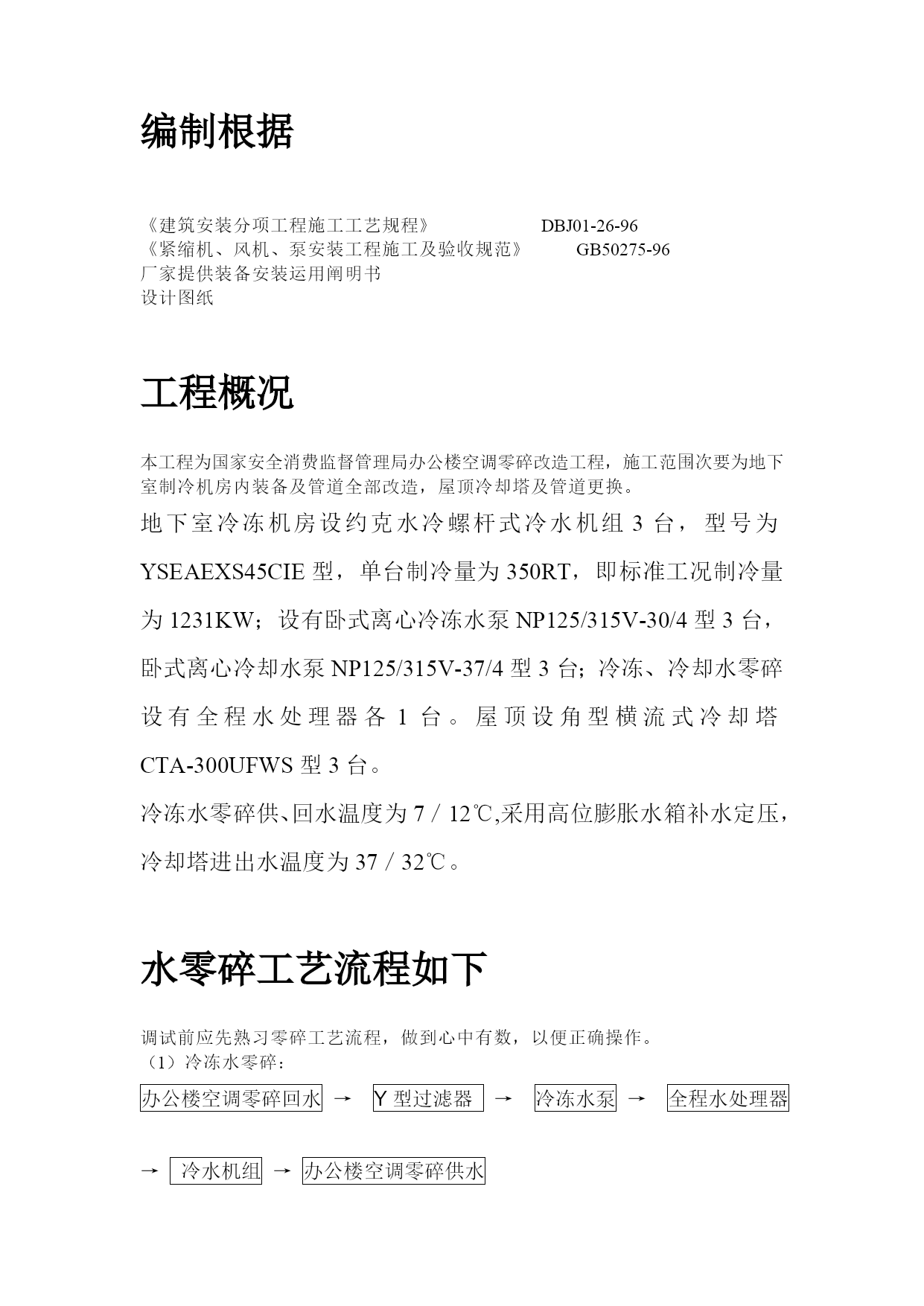

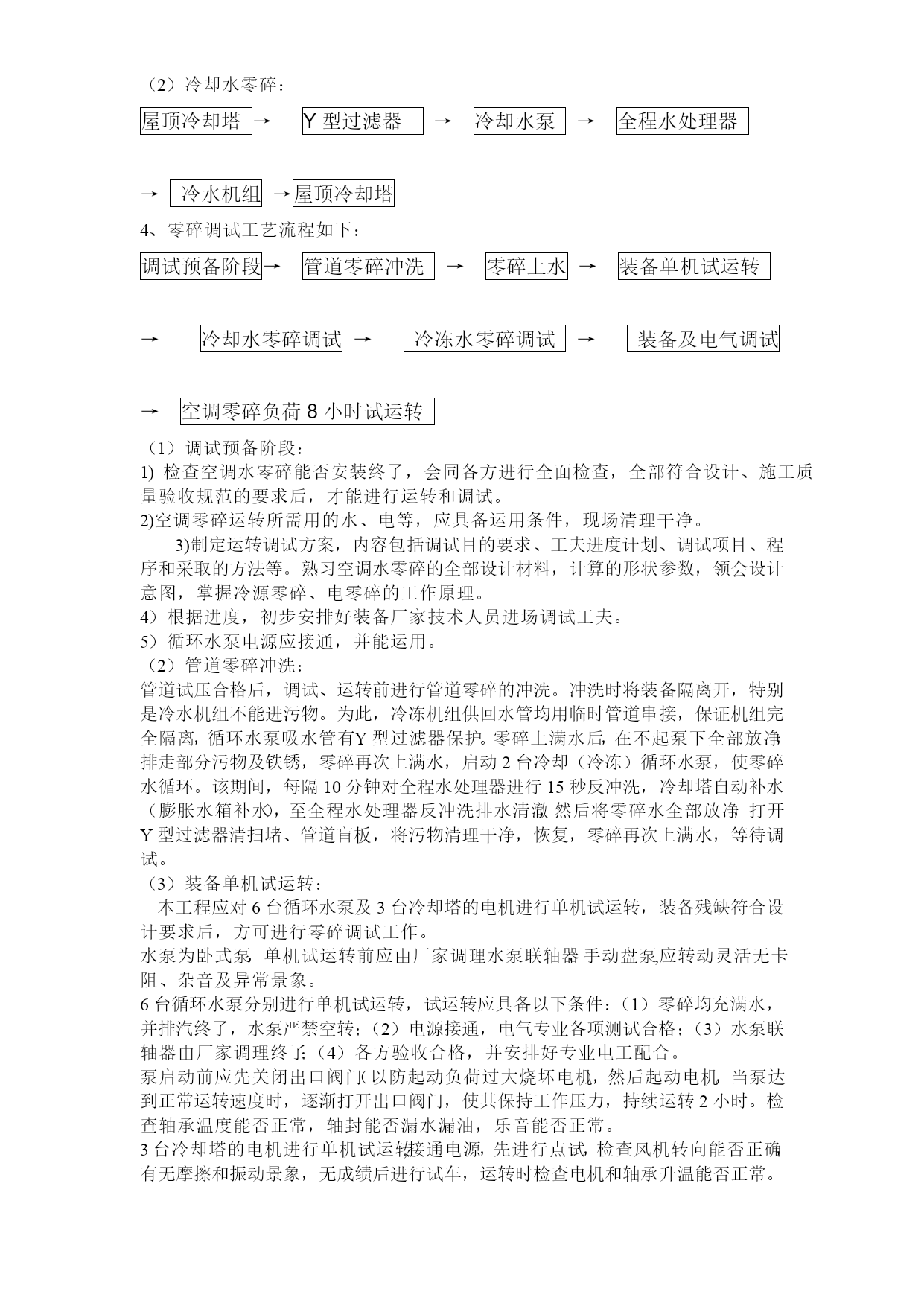

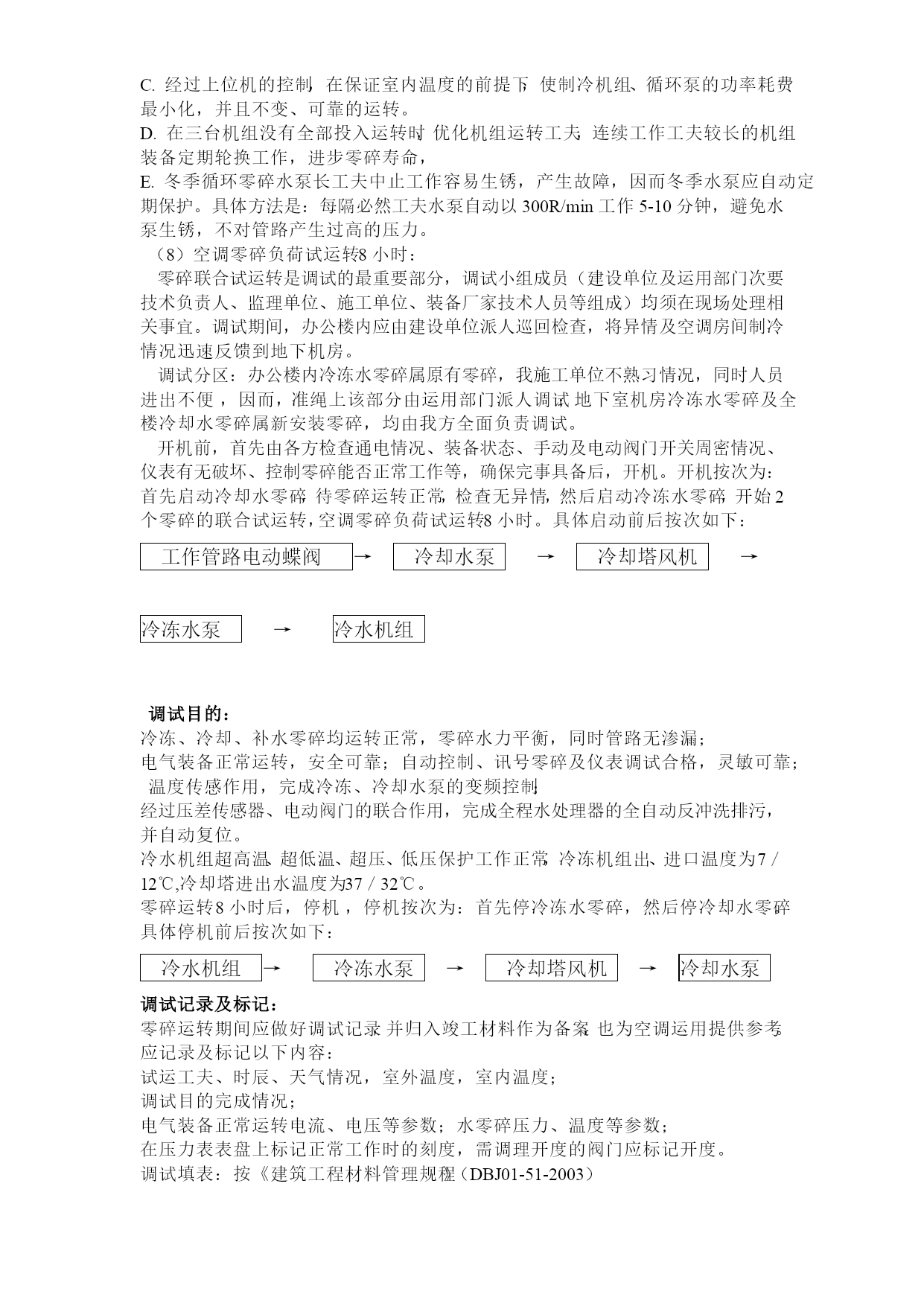

目录TOC\o"1-3"第一章编制根据PAGEREF_Toc207176568\h2第二章工程概况PAGEREF_Toc207176569\h2第三章水零碎工艺流程如下PAGEREF_Toc207176570\h3编制根据《建筑安装分项工程施工工艺规程》DBJ01-26-96《紧缩机、风机、泵安装工程施工及验收规范》GB50275-96厂家提供装备安装运用阐明书设计图纸工程概况本工程为国家安全消费监督管理局办公楼空调零碎改造工程，施工范围次要为地下室制冷机房内装备及管道全部改造，屋顶冷却塔及管道更换。地下室冷冻机房设约克水冷螺杆式冷水机组3台，型号为YSEAEXS45CIE型，单台制冷量为350RT，即标准工况制冷量为1231KW；设有卧式离心冷冻水泵NP125/315V-30/4型3台，卧式离心冷却水泵NP125/315V-37/4型3台；冷冻、冷却水零碎设有全程水处理器各1台。屋顶设角型横流式冷却塔CTA-300UFWS型3台。冷冻水零碎供、回水温度为7／12℃,采用高位膨胀水箱补水定压，冷却塔进出水温度为37／32℃。水零碎工艺流程如下调试前应先熟习零碎工艺流程，做到心中有数，以便正确操作。（1）冷冻水零碎：办公楼空调零碎回水→Y型过滤器→冷冻水泵→全程水处理器→冷水机组→办公楼空调零碎供水（2）冷却水零碎：屋顶冷却塔→Y型过滤器→冷却水泵→全程水处理器→冷水机组→屋顶冷却塔4、零碎调试工艺流程如下：调试预备阶段→管道零碎冲洗→零碎上水→装备单机试运转→冷却水零碎调试→冷冻水零碎调试→装备及电气调试→空调零碎负荷8小时试运转（1）调试预备阶段：1)检查空调水零碎能否安装终了，会同各方进行全面检查，全部符合设计、施工质量验收规范的要求后，才能进行运转和调试。2)空调零碎运转所需用的水、电等，应具备运用条件，现场清理干净。3)制定运转调试方案，内容包括调试目的要求、工夫进度计划、调试项目、程序和采取的方法等。熟习空调水零碎的全部设计材料，计算的形状参数，领会设计意图，掌握冷源零碎、电零碎的工作原理。4）根据进度，初步安排好装备厂家技术人员进场调试工夫。5）循环水泵电源应接通，并能运用。（2）管道零碎冲洗：管道试压合格后，调试、运转前进行管道零碎的冲洗。冲洗时将装备隔离开，特别是冷水机组不能进污物。为此，冷冻机组供回水管均用临时管道串接，保证机组完全隔离，循环水泵吸水管有Y型过滤器保护。零碎上满水后，在不起泵下全部放净，排走部分污物及铁锈，零碎再次上满水，启动2台冷却（冷冻）循环水泵，使零碎水循环。该期间，每隔10分钟对全程水处理器进行15秒反冲洗，冷却塔自动补水（膨胀水箱补水），至全程水处理器反冲洗排水清澈，然后将零碎水全部放净，打开Y型过滤器清扫堵、管道盲板，将污物清理干净，恢复，零碎再次上满水，等待调试。（3）装备单机试运转：本工程应对6台循环水泵及3台冷却塔的电机进行单机试运转，装备残缺符合设计要求后，方可进行零碎调试工作。水泵为卧式泵，单机试运转前应由厂家调理水泵联轴器，手动盘泵,应转动灵活无卡阻、杂音及异常景象。6台循环水泵分别进行单机试运转，试运转应具备以下条件：（1）零碎均充满水，并排汽终了，水泵严禁空转；（2）电源接通，电气专业各项测试合格；（3）水泵联轴器由厂家调理终了；（4）各方验收合格，并安排好专业电工配合。泵启动前应先关闭出口阀门（以防起动负荷过大烧坏电机），然后起动电机，当泵达到正常运转速度时，逐渐打开出口阀门，使其保持工作压力，持续运转2小时。检查轴承温度能否正常，轴封能否漏水漏油，乐音能否正常。3台冷却塔的电机进行单机试运转,接通电源，先进行点试，检查风机转向能否正确，有无摩擦和振动景象，无成绩后进行试车，运转时检查电机和轴承升温能否正常。每台运转2小时。此操作由电气完成。（4）冷却水零碎调试：轮流起动2台冷却循环水泵，开两台冷却塔，调理冷却塔进出水管手动阀门使各塔水位平衡，各散水槽水量基本分歧。检查管路零碎表压力能否正确，检查阀门开关能否灵活，有无跑冒滴漏景象。（5）冷冻水零碎调试：轮流起动2台冷冻循环水泵，开两台冷水机组，调理各供回水支路阀门，使各路水力平衡，并保证最不利环路循环良好。检查管路零碎表压力能否正确，检查阀门开关能否灵活，有无跑冒滴漏景象。零碎循环至无夹汽，循环水泵进出口表压力不变为止。本零碎中有4个冬夏天切换阀门：冷冻总回水电动阀（DN350）、南旧楼冷冻回水电动阀（DN250）、新楼及西旧楼冷冻供水电动阀（DN350）、南旧楼冷冻供水电动阀（DN200），以上电动阀夏天均打开，冬季均关闭。（6）装备及电气调试：冷却塔调试：次要由厂家完成，我方
