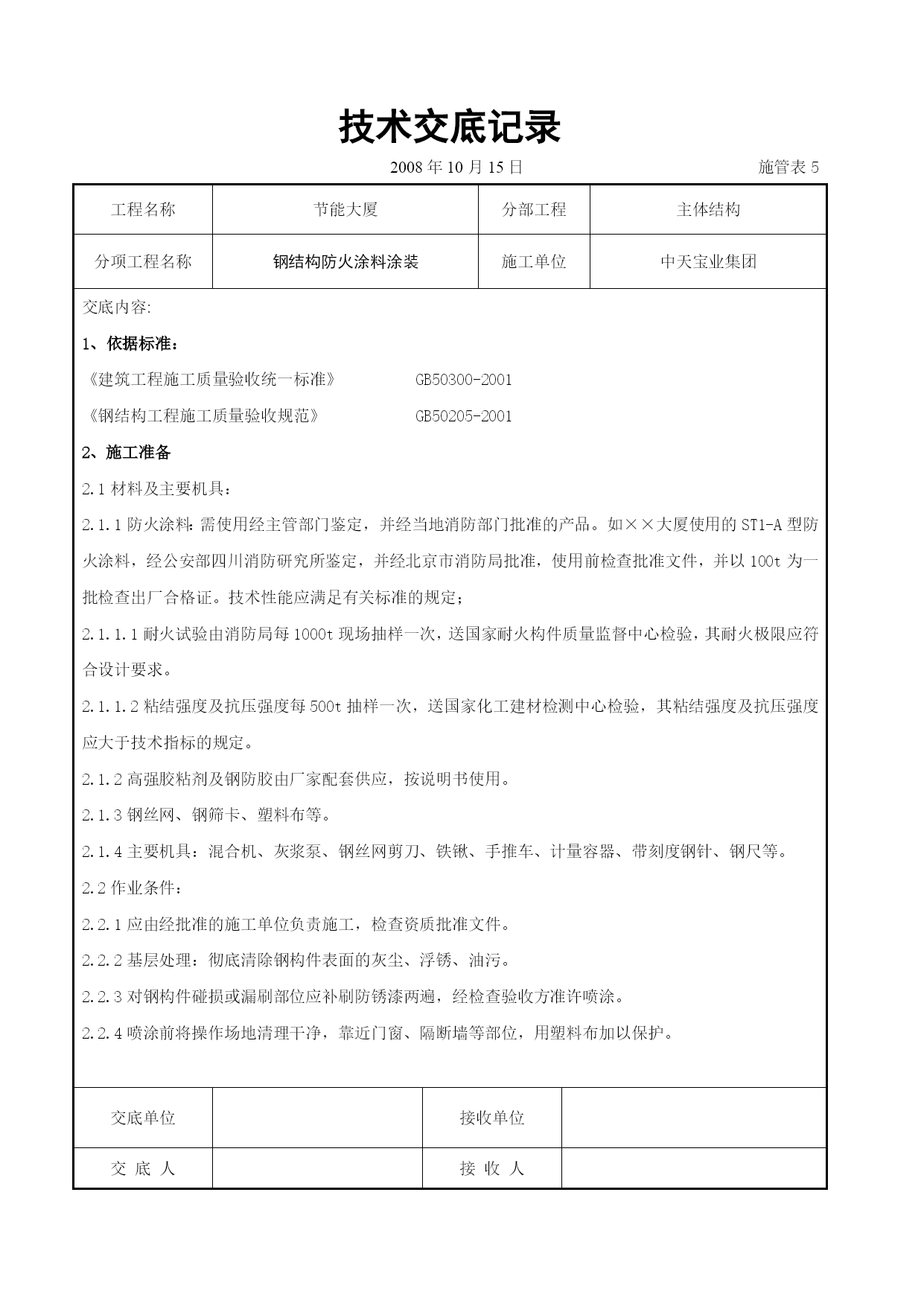

技术交底记录2008年10月15日施管表5工程名称节能大厦分部工程主体结构分项工程名称钢结构防火涂料涂装施工单位中天宝业集团交底内容:1、根据标准：《建筑工程施工质量验收一致标准》GB50300-2001《钢结构工程施工质量验收规范》GB50205-20012、施工预备2.1材料及次要机具：2.1.1防火涂料：需运用经主管部门鉴定，并经当地消防部门批准的产品。如××大厦运用的ST1-A型防火涂料，经公安部四川消防研讨所鉴定，并经北京市消防局批准，运用前检查批准文件，并以100t为一批检查出厂合格证。技术功能应满足有关标准的规定；2.1.1.1耐火实验由消防局每1000t现场抽样一次，送国家耐火构件质量监督中心检验，其耐火极限应符合设计要求。2.1.1.2粘结强度及抗压强度每500t抽样一次，送国家化工建材检测中心检验，其粘结强度及抗压强度应大于技术目标的规定。2.1.2高强胶粘剂及钢防胶由厂家配套供应，按阐明书运用。2.1.3钢丝网、钢筛卡、塑料布等。2.1.4次要机具：混合机、灰浆泵、钢丝网剪刀、铁锹、手推车、计量容器、带刻度钢针、钢尺等。2.2作业条件：2.2.1应由经批准的施工单位负责施工，检查资质批准文件。2.2.2基层处理：彻底清除钢构件表面的灰尘、浮锈、油污。2.2.3对钢构件碰损或漏刷部位应补刷防锈漆两遍，经检查验收方准予喷涂。2.2.4喷涂前将操作场地清理干净，靠近门窗、隔断墙等部位，用塑料布加以保护。交底单位接收单位交底人接收人技术交底记录2008年10月15日施管表5工程名称节能大厦分部工程主体结构分项工程名称钢结构防火涂料涂装施工单位中天宝业集团交底内容:2.2.5固定钢丝网：按构件外形剪好钢丝网，用ф6钢筋卡固定在钢构件上，钢丝网与钢构件间留有5～10mm间隙。3、操作工艺3.1工艺流程：作业预备→防火涂料配料、搅拌→喷涂→检查验收。3.2防火涂料配料、搅拌：粉状涂料应随用随配。以ST1-A型配合比如下（表5-27）：表5-27喷涂层数施工配合比每m2用量1防火涂料﹕高强胶粘剂﹕钢防胶﹕水1﹕0.05﹕0.17﹕0.817～20kg2～3防火涂料﹕钢防胶﹕水1﹕0.17﹕0.85搅拌时先将涂料倒入混合机加水拌合2min后，再加胶粘剂及钢防胶充分搅拌5～8min，使稠度达到可喷程度。3.3喷涂：3.3.1普通设计要求厚度为经耐火实验达到耐火极限厚度的1.2倍，以耐火极限为梁2h，柱3h，其设计厚度为梁30mm，柱35mm。第一层厚1cm摆布，晾干七～八成再喷第二层，第二层厚1～1.2cm摆布为好，晾干七～八成再喷第三层，第三层达到所需厚度为止。交底单位接收单位交底人接收人技术交底记录2008年10月15日施管表5工程名称节能大厦分部工程主体结构分项工程名称钢结构防火涂料涂装施工单位中天宝业集团交底内容:3.3.2喷涂时喷枪要垂直于被喷钢构件，距离6～10cm为好，喷涂气压应保持0.4～0.6MPa，喷完后进行自检，厚度不够的部分再补喷一次。3.3.3正式喷涂前，应试喷一建筑层（段），经消防部门、质监站核验合格后，再大面积作业。3.3.4施工环境温度低于+5℃时不得施工，应采取核心封闭，加温措施，施工前后48h保持+5℃以上为好。3.4检查验收：喷完一个建筑层经自检合格后，将施工记录送交总包，由总包、分包、甲方（监理）三方联合检查。用带刻度的钢针抽查厚度，如发现厚度不够，补喷或铲掉重喷。用锤子敲击检查空鼓，发现空鼓应重喷。合格后，办理隐蔽工程验收手续。4、质量标准防火涂料涂装工程质量检验标准项序项目允许偏差(mm)检验方法主控项目1涂料功能第4．9．2条检查产品质量证明文件、中文标志和检验报告2涂装基层验收第14．3．1条观察检查和干漆膜测厚仪检查3强度实验第14．3．2条检查复检报告4涂层厚度第14．3．3条用涂层厚度测量仪、测针和钢尺检查5表面裂纹第14．3．4条观察和尺量检查—般项目1产品质量第4．9．3条观察检查2基层表面第14．3．5条观察检查3涂层表面质量第14．3．6条观察检查5、成品保护5.1防止碰撞破坏：防火涂料硬化后强度仍然不高，施工中易碰撞部位应加以临时保护，减少破坏。交底单位接收单位交底人接收人技术交底记录2008年10月15日施管表5工程名称节能大厦分部工程主体结构分项工程名称钢结构防火涂料涂装施工单位中天宝业集团交底内容:5.2防净化：喷涂前对半成品做好保护，特别是临近喷涂部位用塑料布包好。6应留意的质量成绩6.1空鼓：首先配合比应严厉掌握，基层处理干净是关键，并留意分批抽检原材料粘结强度。6.2裂纹：环境温、湿度应合适，分层喷涂时透风干燥的工夫要掌握好。6.3厚薄不匀：喷涂时喷嘴
