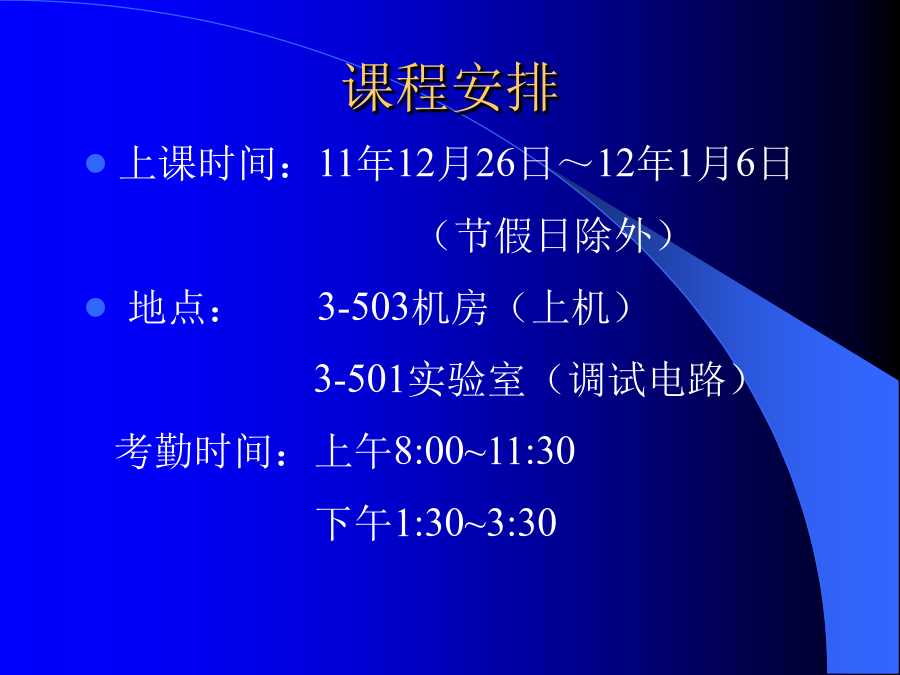

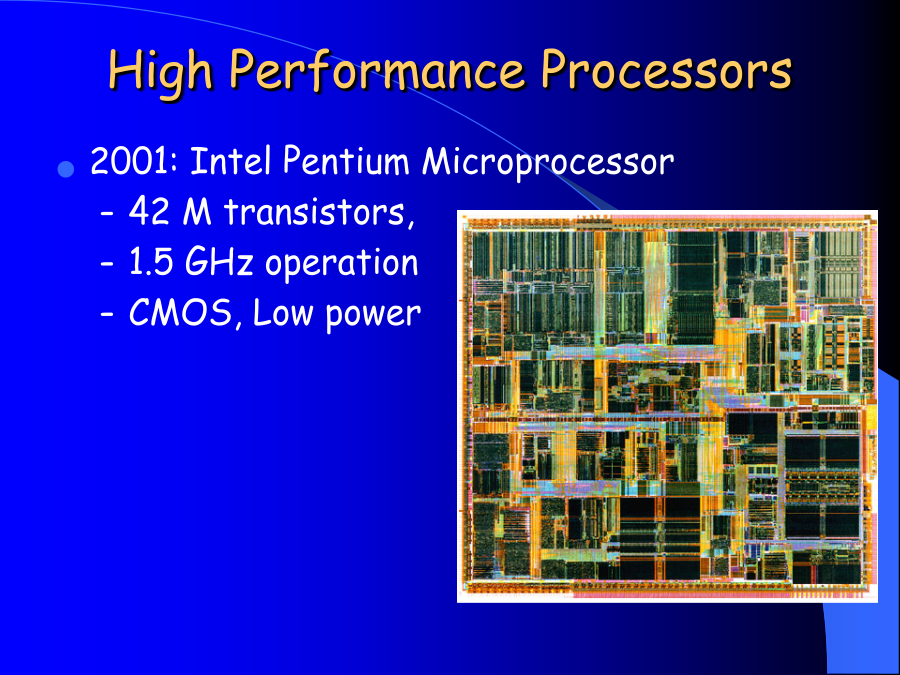

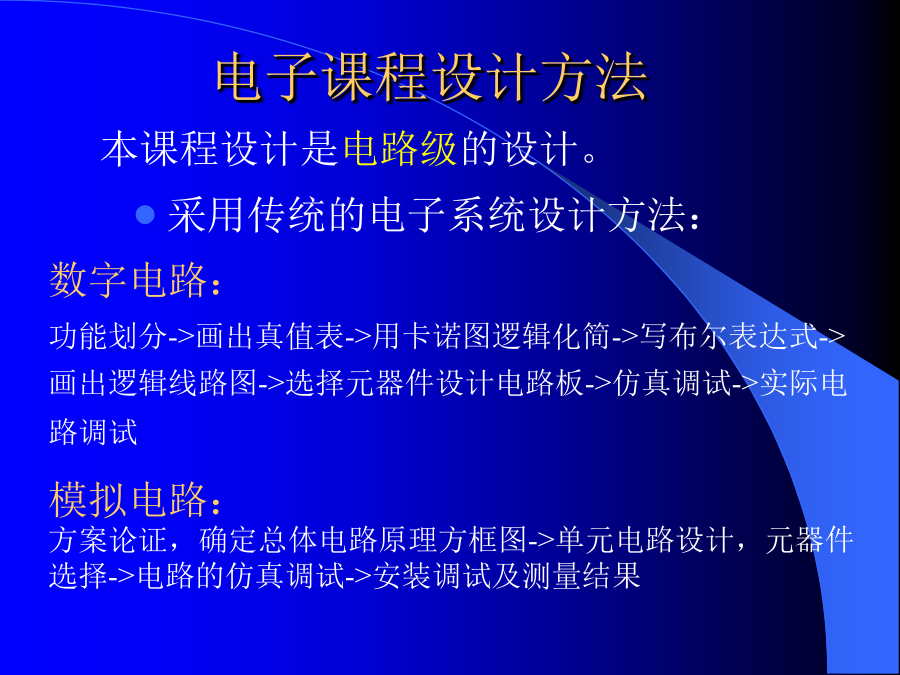

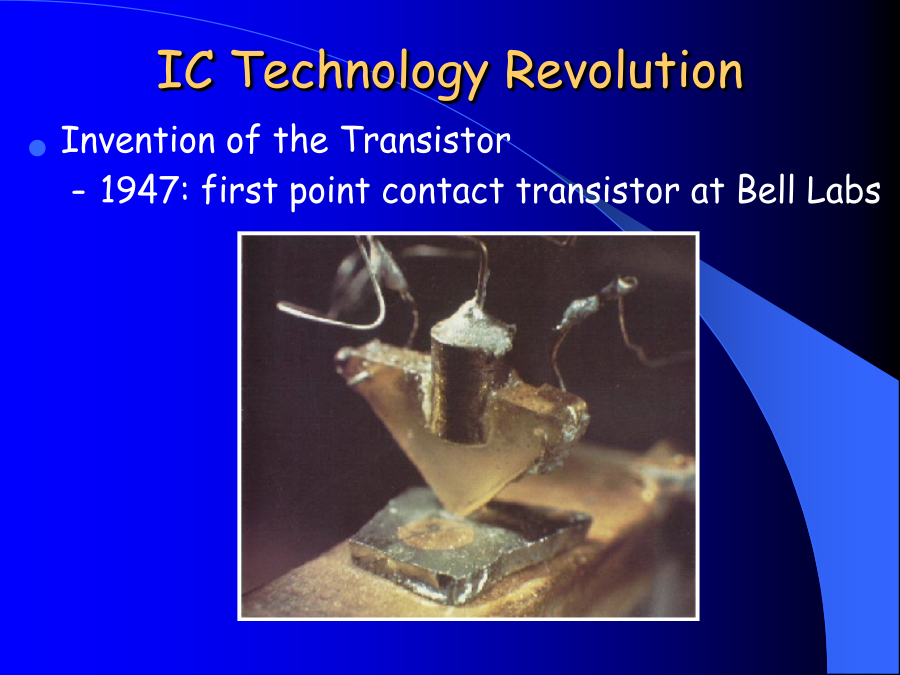

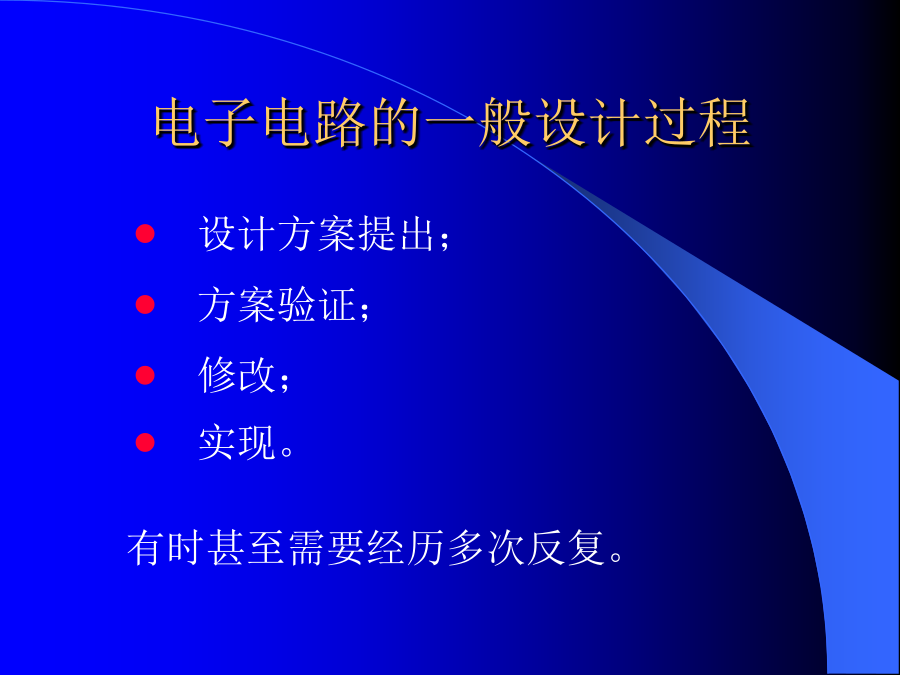

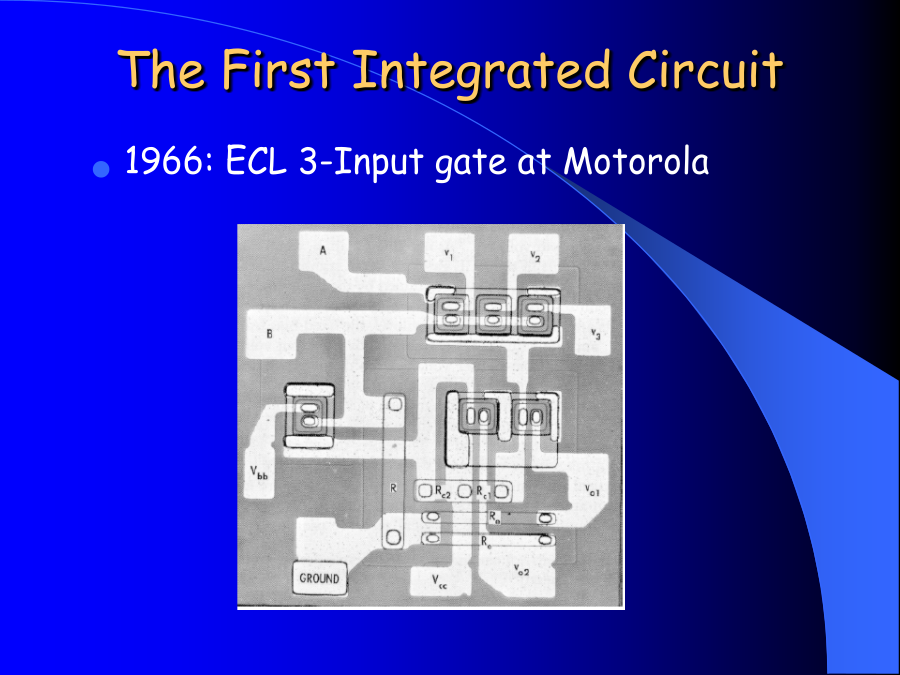

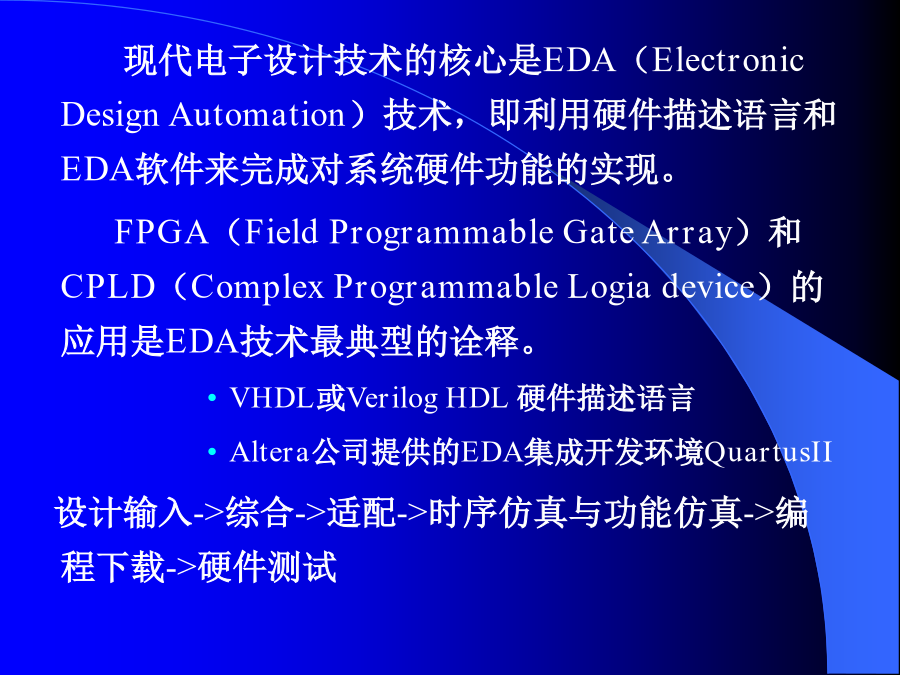

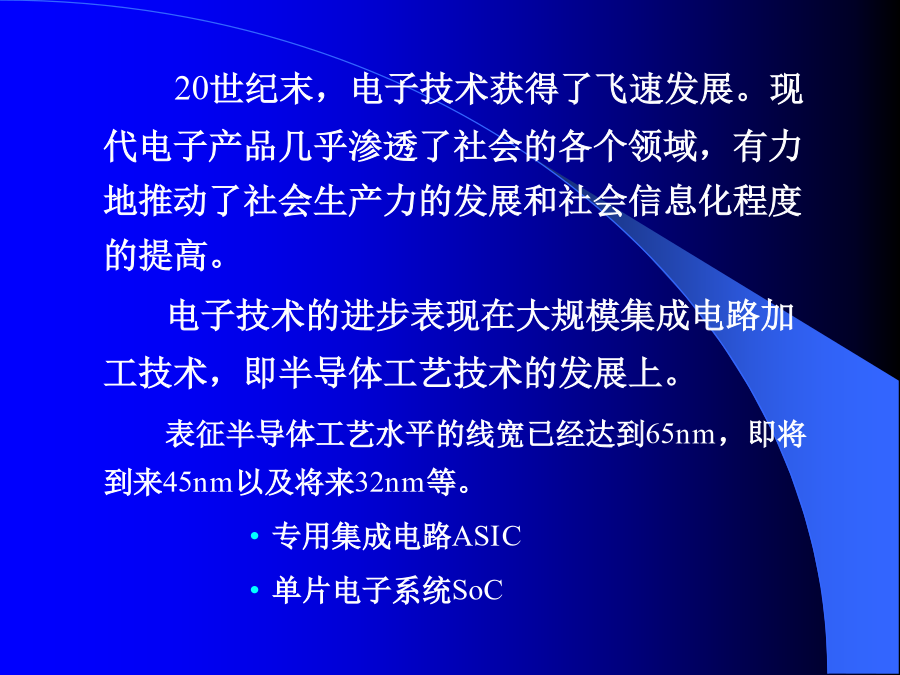

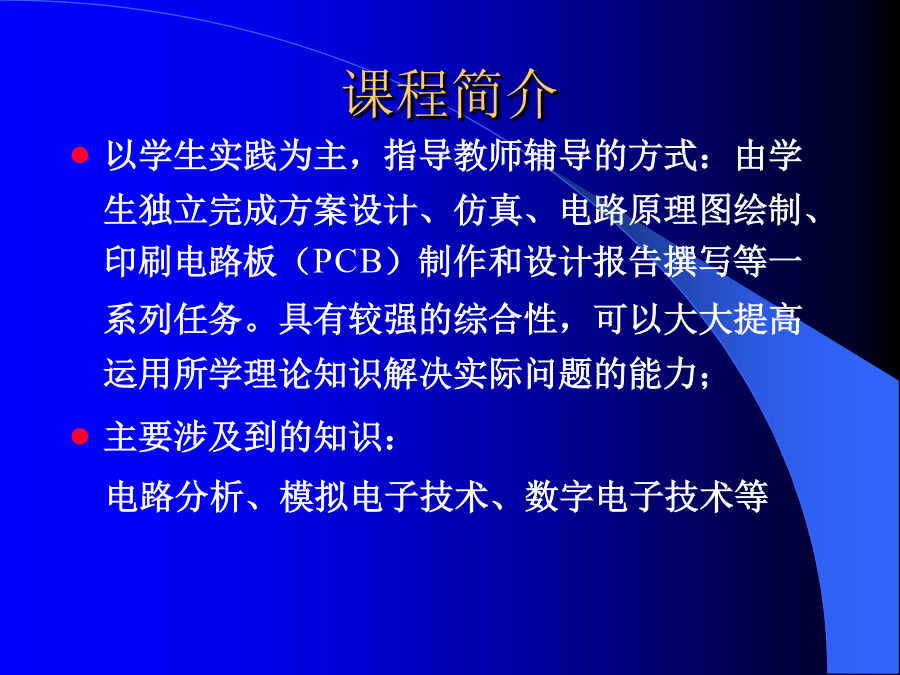

电子技术课程设计课程安排ICTechnologyRevolutionTheFirstIntegratedCircuitHighPerformanceProcessors20世纪末，电子技术获得了飞速发展。现代电子产品几乎渗透了社会的各个领域，有力地推动了社会生产力的发展和社会信息化程度的提高。电子技术的进步表现在大规模集成电路加工技术，即半导体工艺技术的发展上。表征半导体工艺水平的线宽已经达到65nm，即将到来45nm以及将来32nm等。专用集成电路ASIC单片电子系统SoC现代电子设计技术的核心是EDA（ElectronicDesignAutomation）技术，即利用硬件描述语言和EDA软件来完成对系统硬件功能的实现。FPGA（FieldProgrammableGateArray）和CPLD（ComplexProgrammableLogiadevice）的应用是EDA技术最典型的诠释。VHDL或VerilogHDL硬件描述语言Altera公司提供的EDA集成开发环境QuartusII设计输入->综合->适配->时序仿真与功能仿真->编程下载->硬件测试课程简介电子课程设计方法电子电路的一般设计过程电子课程设计使用的仿真软件电子课程设计一般过程课程设计要求成绩评定：（1）设计方案的正确性与合理性：10分（2）原理图仿真及PCB制板：20分（3）实际动手能力（安装、调试中分析解决问题的能力等）：30分（4）课设总结报告：20分（5）答辩情况：20分报告要求：1、每人需独立完成一份课设报告书。每个同学都要侧重完成某一部分内容（如：原理图设计与multisim仿真、protel原理图设计与PCB板图、实际电路调试），最后要在报告中体现（如：附上自己对课设的体会收获。）2、设计报告书写格式题目一波形发生器题目二温度监测与控制电路*题目三直流稳压电源的设计（仿真）设计提示：设计电路框图如图所示，稳压电路使用集成电路7805和7905稳压器。测量稳压系数，在负载电流为最大时，分别测得输入交流比220V增大和减小10%的输出ΔVo，并将其中最大一个代入公式计算Sr，当负载不变时，Sr=ΔVoVI/ΔVIVO。测量内阻，在输入交流为220V，分别测得负载电流为0时的ΔVo及负载电流为最大值时的ΔIL，则ro=ΔVO/ΔIL。题目四电机转速测量显示器题目五电子秤*设计的主要内容：运用金属箔式应变传感器构成全桥测量电路；常态时应变片阻值为350Ω，电桥电源为±4V;2.设计精密差动运算放大器，放大倍数为24。3.分析电路输出电压和标准重量的线性关系，建立具体的数学模型，将电压量纲（V）改为重量纲（g）。4.由51单片机控制A/D转换电路和LED显示电路，将转换成数字信号的测量结果显示出来。题目六数字脉冲周期测量仪（仿真）题目七可预置的定时显示报警系统（仿真）系统框图：要求设计一个简易的数字频率计，其信号是给定的比较稳定的脉冲信号。题目九4人智力竞赛抢答器题目十汽车尾灯控制电路设计（仿真）要求设计一个用于篮球竞赛的30秒计时器。计时时间一到，电路报警。设计要求：1、设计一个30秒计时器显示报警系统。要求电路启动后开始倒计时，计时间隔为1s，倒计时至0秒时，电路报警。报警声持续3S。2、设置外部操作开关，用来控制计时器的直接清零、启动和暂停/连续功能。3、要求二位7段显示秒。计时时间到，显示器不能灭灯。4、由555定时器构成的多谐振荡器产生周期为1s的脉冲信号，作为计数器的时钟脉冲。要求设计一个铁路和公路交叉路口的交通控制器。该交叉路口的平面位置示意图如下图所示：A、B是两个栏杆，P1、P2处设置两个压敏传感器，用于检测是否有火车通过路口。（P1、P2点相距较远，一列火车不会同时压在两个压敏元件上）。当有火车通过交叉路口时，栏杆放下，禁止车辆和行人通行，当火车通过交叉路口后，栏杆抬起，路口放行。设计内容：1、当火车由东向西或由西向东通过P1与P2段，且当火车的任何部分位于P1与P2之间时，栏杆A、B应同时放下，否则A、B同时抬起。2、路口设置红、绿两色交通灯指示灯。在栏杆A、B放下时，路口的红色交通灯亮，绿色交通灯灭；当栏杆A、B抬起时，路口的绿色交通灯亮，红色交通灯灭。3、在栏杆A、B刚抬起或刚放下时，鸣响警铃，要求铃声持续15秒。同时用数码显示器显示倒计时时间。题目十三数字式电容测量仪设计要求：1、设计一个能测量电容范围在0.01μF～100μF之间的电容测试仪。2、用3个数码管显示。3、测量精度要求±10%（准确值以万用表的测量值为准）题目十四步进电机控制器的设计（仿真）步进电机几个工作方式和对应的脉冲序列：设计要求和技术指标：1、设计能实现三相三拍和三相六拍两种控制的步进电机控制器，要求能使步进电
