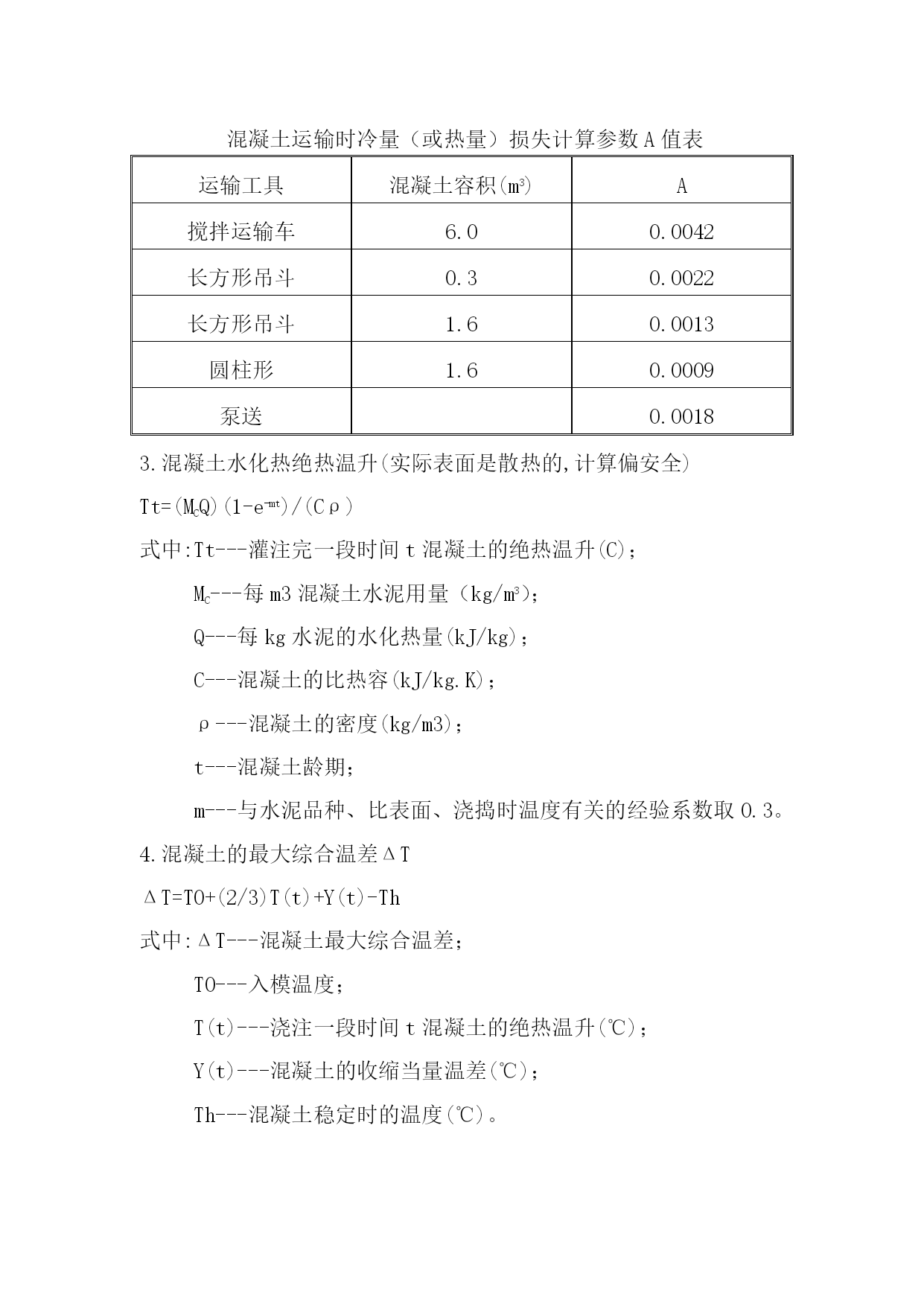

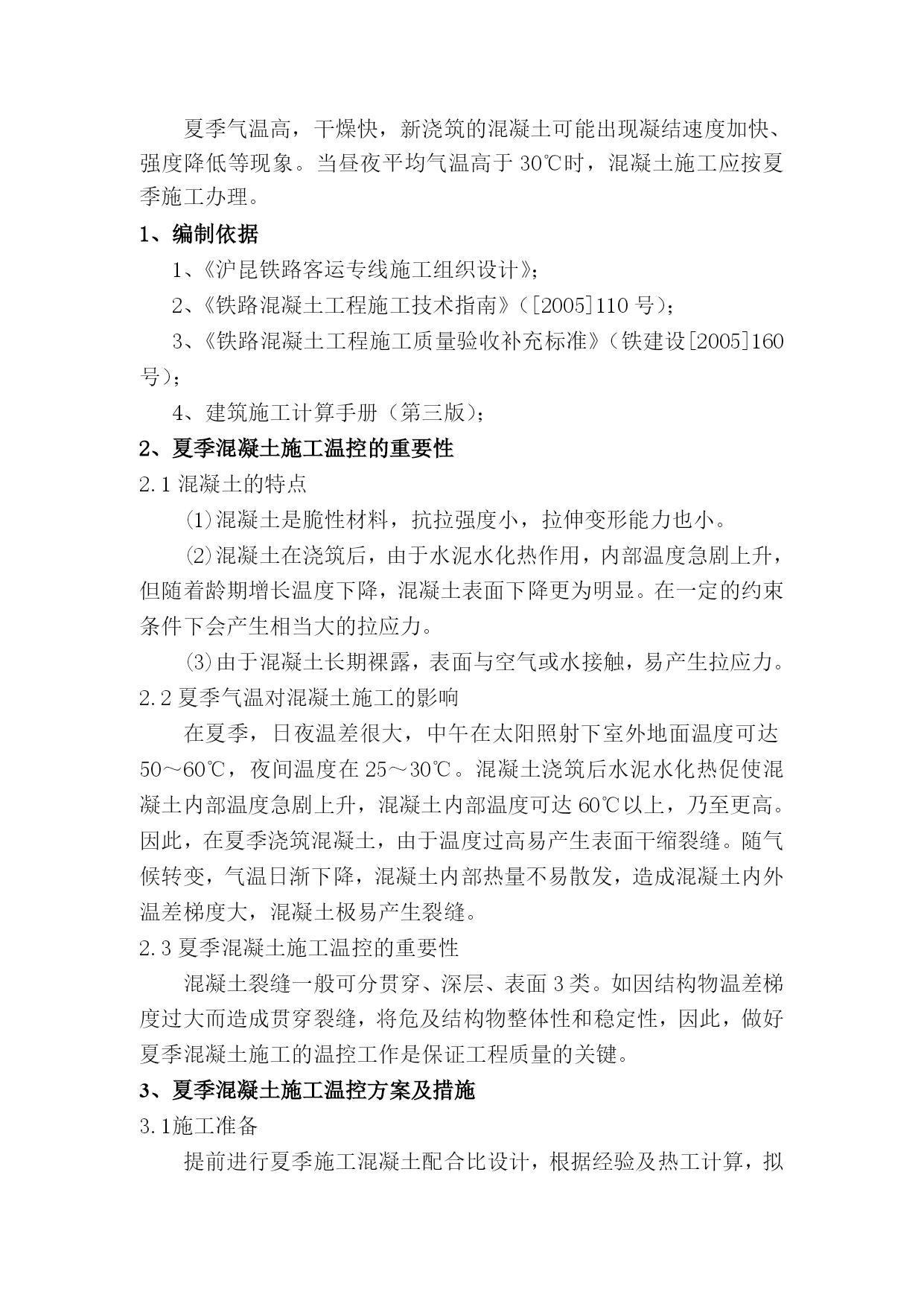

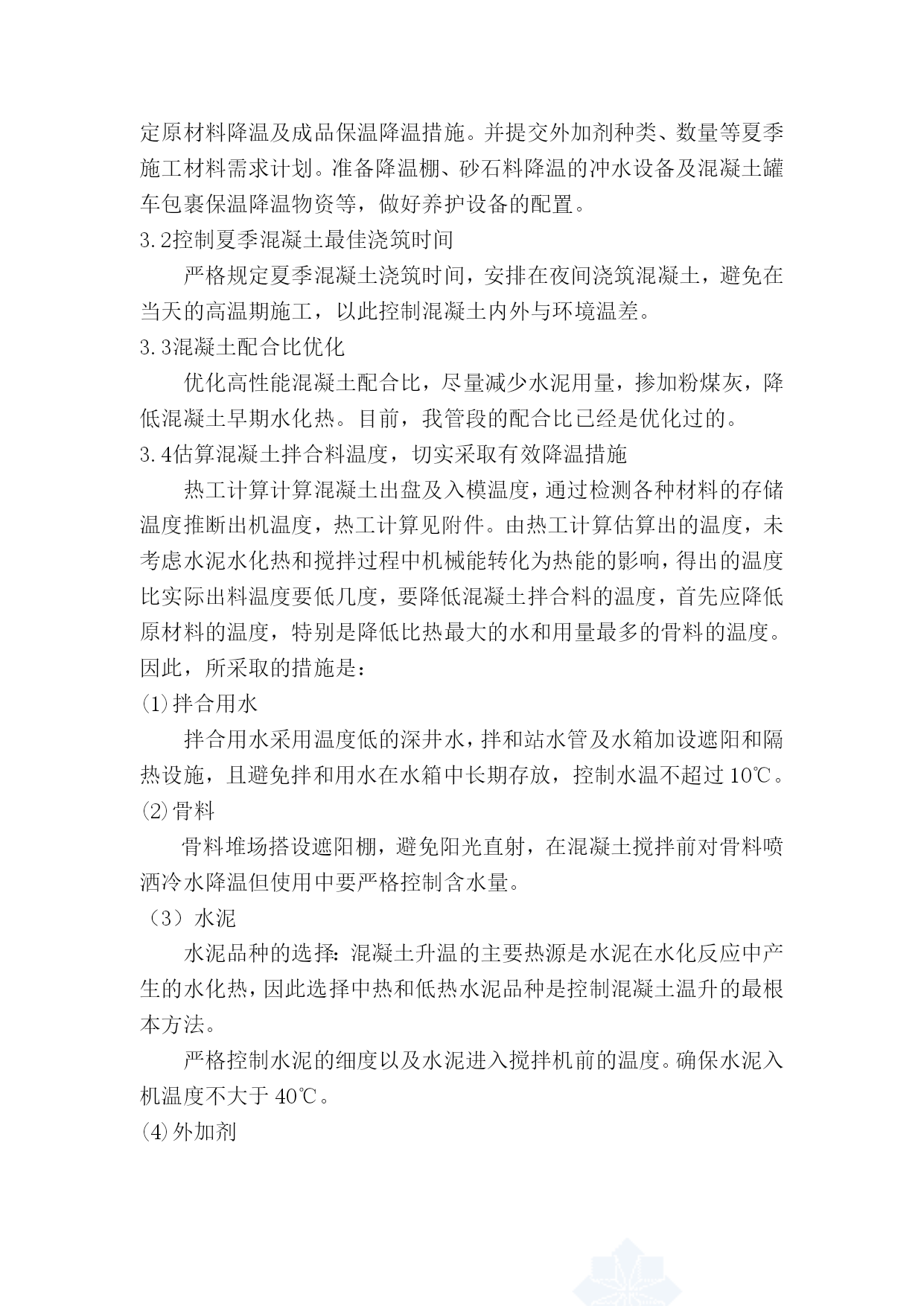

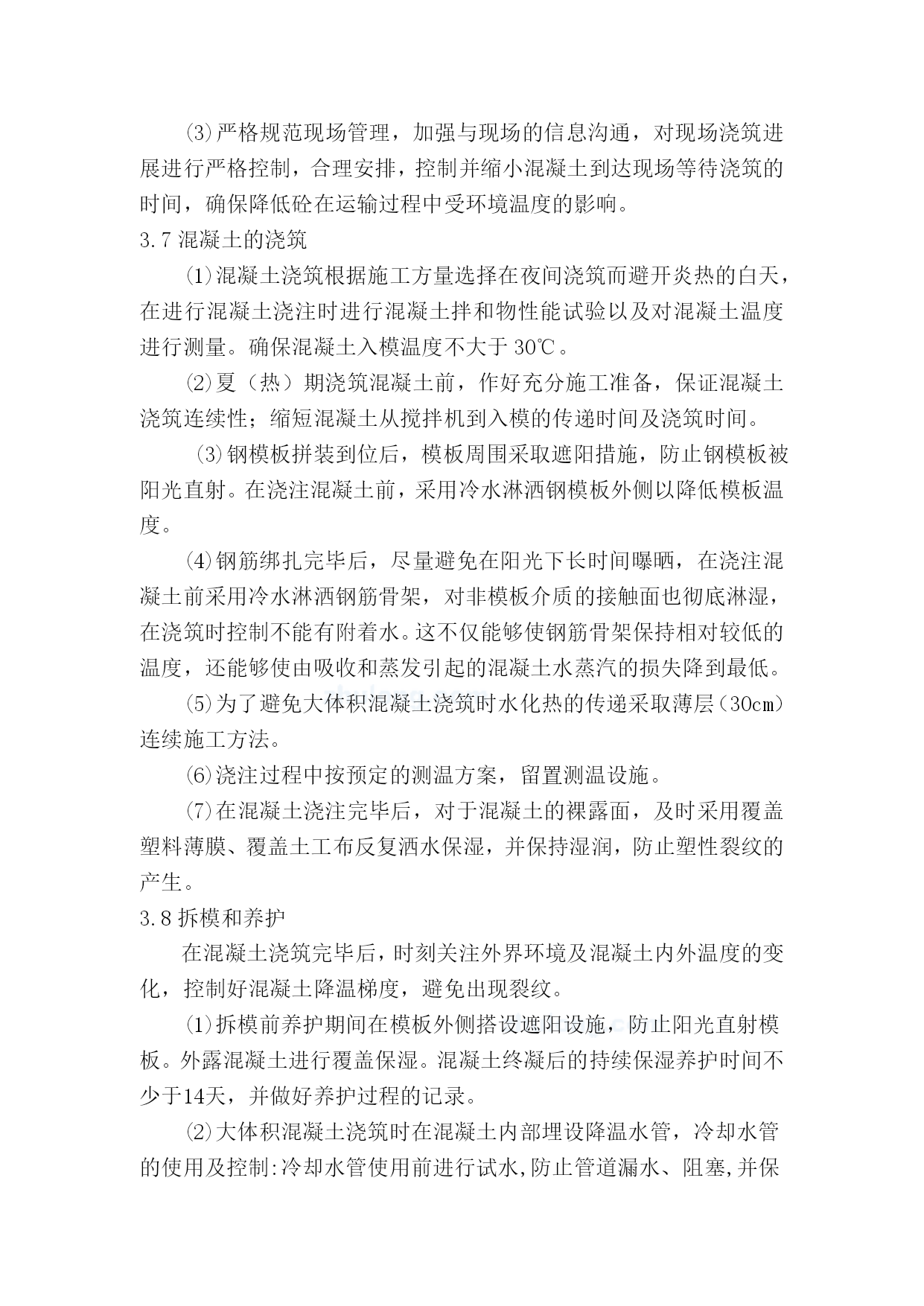

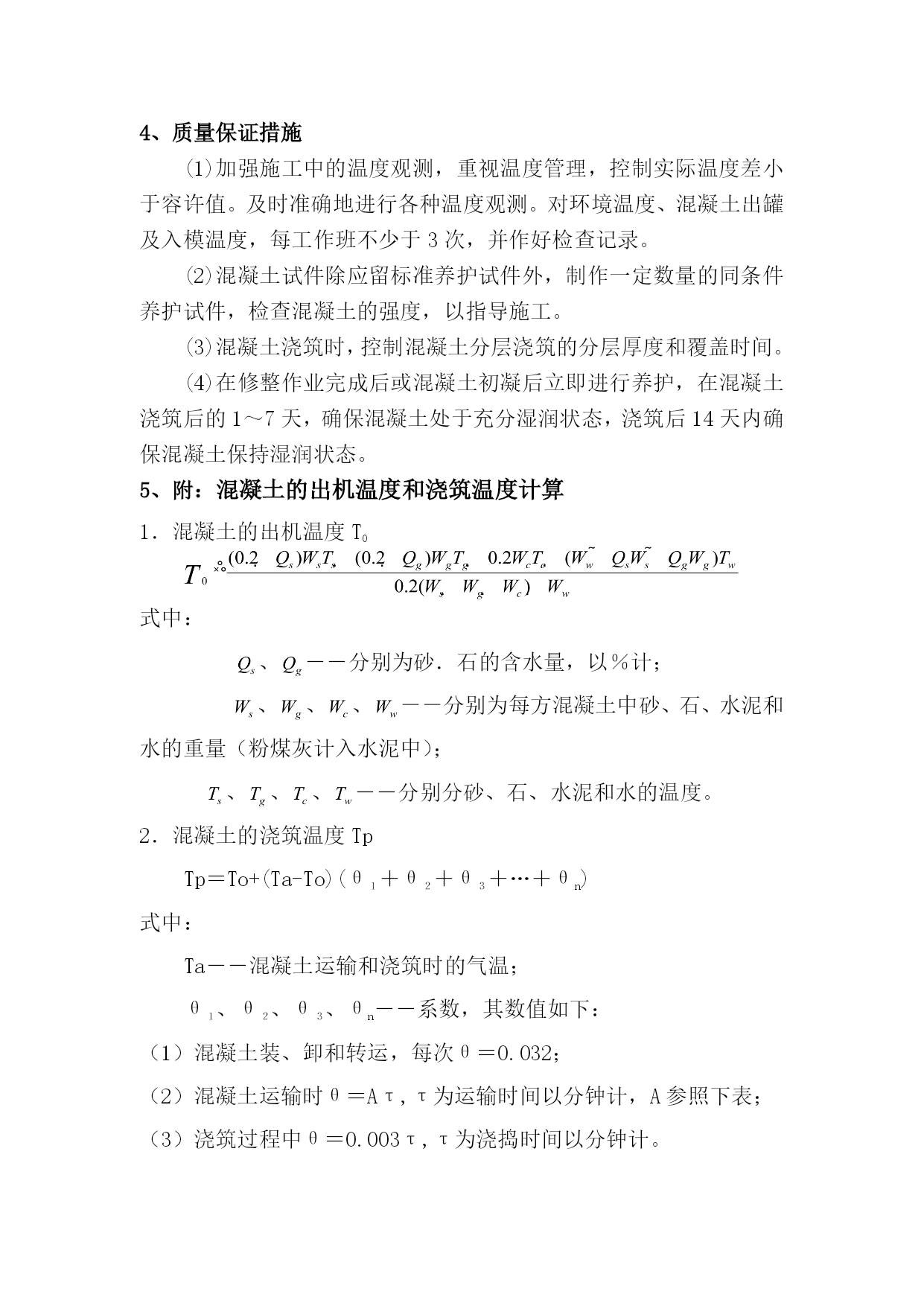

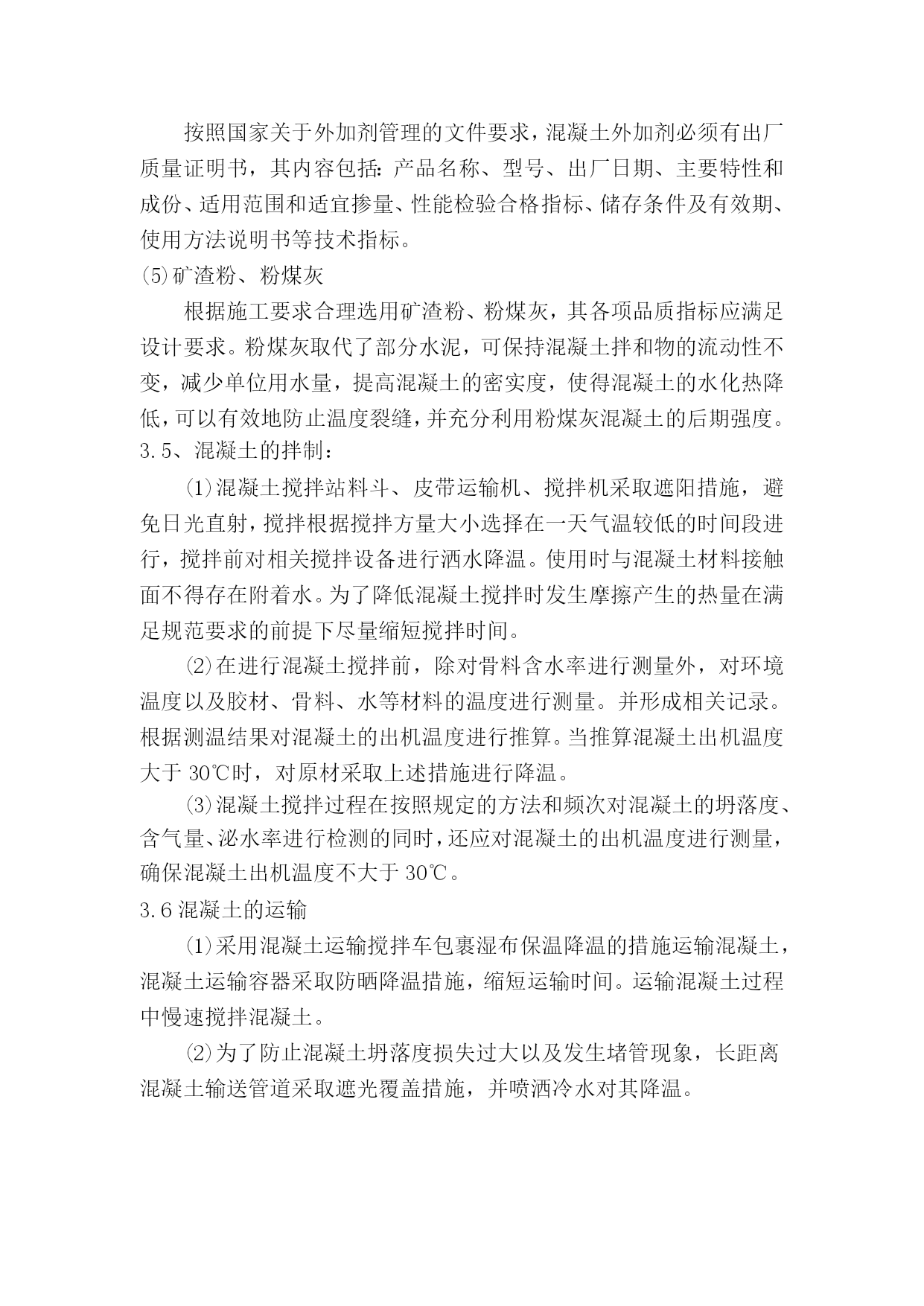

沪昆客专江西段站前工程HKJX-7标混凝土夏季施工方案编制：复核：审核：中铁四局沪昆四工区二○一○年七月夏季气温高，干燥快，新浇筑的混凝土可能出现凝结速度加快、强度降低等现象。当昼夜平均气温高于30℃时，混凝土施工应按夏季施工办理。1、编制依据1、《沪昆铁路客运专线施工组织设计》；2、《铁路混凝土工程施工技术指南》（[2005]110号）；3、《铁路混凝土工程施工质量验收补充标准》（铁建设[2005]160号）；4、建筑施工计算手册（第三版）；2、夏季混凝土施工温控的重要性2.1混凝土的特点(1)混凝土是脆性材料，抗拉强度小，拉伸变形能力也小。(2)混凝土在浇筑后，由于水泥水化热作用，内部温度急剧上升，但随着龄期增长温度下降，混凝土表面下降更为明显。在一定的约束条件下会产生相当大的拉应力。(3)由于混凝土长期裸露，表面与空气或水接触，易产生拉应力。2.2夏季气温对混凝土施工的影响在夏季，日夜温差很大，中午在太阳照射下室外地面温度可达50～60℃，夜间温度在25～30℃。混凝土浇筑后水泥水化热促使混凝土内部温度急剧上升，混凝土内部温度可达60℃以上，乃至更高。因此，在夏季浇筑混凝土，由于温度过高易产生表面干缩裂缝。随气候转变，气温日渐下降，混凝土内部热量不易散发，造成混凝土内外温差梯度大，混凝土极易产生裂缝。2.3夏季混凝土施工温控的重要性混凝土裂缝一般可分贯穿、深层、表面3类。如因结构物温差梯度过大而造成贯穿裂缝，将危及结构物整体性和稳定性，因此，做好夏季混凝土施工的温控工作是保证工程质量的关键。3、夏季混凝土施工温控方案及措施3.1施工准备提前进行夏季施工混凝土配合比设计，根据经验及热工计算，拟定原材料降温及成品保温降温措施。并提交外加剂种类、数量等夏季施工材料需求计划。准备降温棚、砂石料降温的冲水设备及混凝土罐车包裹保温降温物资等，做好养护设备的配置。3.2控制夏季混凝土最佳浇筑时间严格规定夏季混凝土浇筑时间，安排在夜间浇筑混凝土，避免在当天的高温期施工，以此控制混凝土内外与环境温差。3.3混凝土配合比优化优化高性能混凝土配合比，尽量减少水泥用量，掺加粉煤灰，降低混凝土早期水化热。目前，我管段的配合比已经是优化过的。3.4估算混凝土拌合料温度，切实采取有效降温措施热工计算计算混凝土出盘及入模温度，通过检测各种材料的存储温度推断出机温度，热工计算见附件。由热工计算估算出的温度，未考虑水泥水化热和搅拌过程中机械能转化为热能的影响，得出的温度比实际出料温度要低几度，要降低混凝土拌合料的温度，首先应降低原材料的温度，特别是降低比热最大的水和用量最多的骨料的温度。因此，所采取的措施是：(1)拌合用水拌合用水采用温度低的深井水，拌和站水管及水箱加设遮阳和隔热设施，且避免拌和用水在水箱中长期存放，控制水温不超过10℃。(2)骨料骨料堆场搭设遮阳棚，避免阳光直射，在混凝土搅拌前对骨料喷洒冷水降温但使用中要严格控制含水量。（3）水泥水泥品种的选择：混凝土升温的主要热源是水泥在水化反应中产生的水化热，因此选择中热和低热水泥品种是控制混凝土温升的最根本方法。严格控制水泥的细度以及水泥进入搅拌机前的温度。确保水泥入机温度不大于40℃。(4)外加剂按照国家关于外加剂管理的文件要求，混凝土外加剂必须有出厂质量证明书，其内容包括：产品名称、型号、出厂日期、主要特性和成份、适用范围和适宜掺量、性能检验合格指标、储存条件及有效期、使用方法说明书等技术指标。(5)矿渣粉、粉煤灰根据施工要求合理选用矿渣粉、粉煤灰，其各项品质指标应满足设计要求。粉煤灰取代了部分水泥，可保持混凝土拌和物的流动性不变，减少单位用水量，提高混凝土的密实度，使得混凝土的水化热降低，可以有效地防止温度裂缝，并充分利用粉煤灰混凝土的后期强度。3.5、混凝土的拌制：(1)混凝土搅拌站料斗、皮带运输机、搅拌机采取遮阳措施，避免日光直射，搅拌根据搅拌方量大小选择在一天气温较低的时间段进行，搅拌前对相关搅拌设备进行洒水降温。使用时与混凝土材料接触面不得存在附着水。为了降低混凝土搅拌时发生摩擦产生的热量在满足规范要求的前提下尽量缩短搅拌时间。(2)在进行混凝土搅拌前，除对骨料含水率进行测量外，对环境温度以及胶材、骨料、水等材料的温度进行测量。并形成相关记录。根据测温结果对混凝土的出机温度进行推算。当推算混凝土出机温度大于30℃时，对原材采取上述措施进行降温。(3)混凝土搅拌过程在按照规定的方法和频次对混凝土的坍落度、含气量、泌水率进行检测的同时，还应对混凝土的出机温度进行测量，确保混凝土出机温度不大于30℃。3.6混凝土的运输(1)采用混凝土运输搅拌车包裹湿布保温降温的措施
