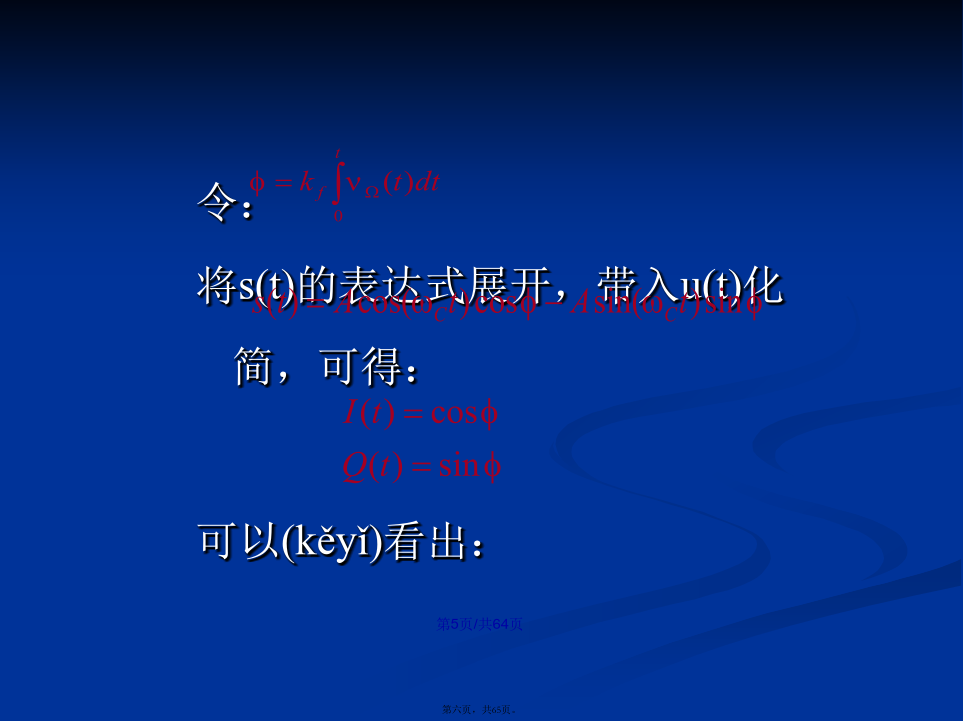

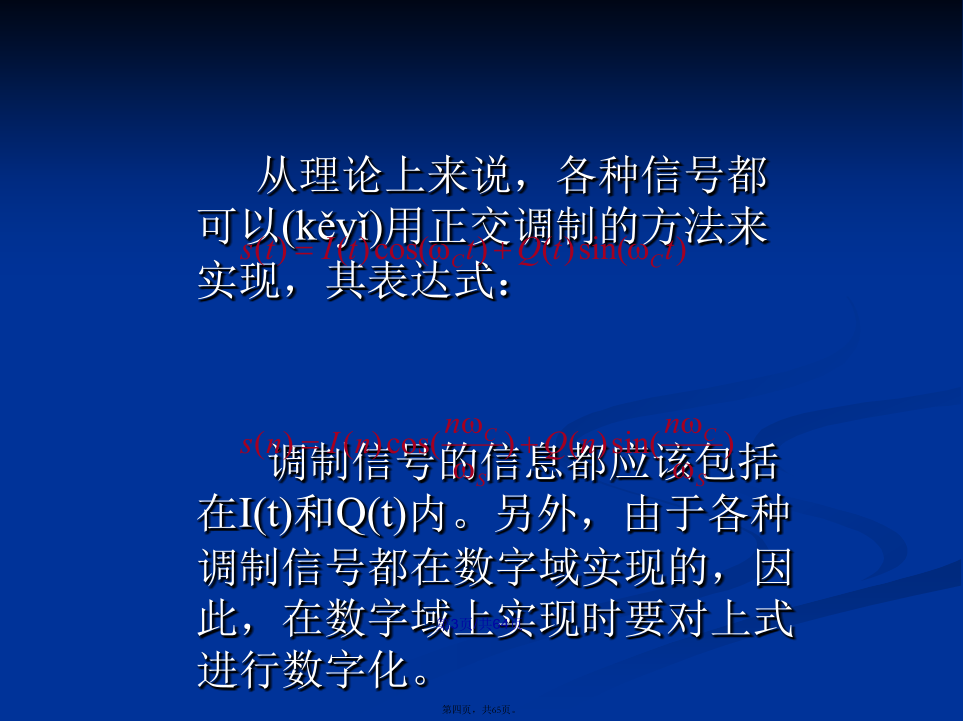

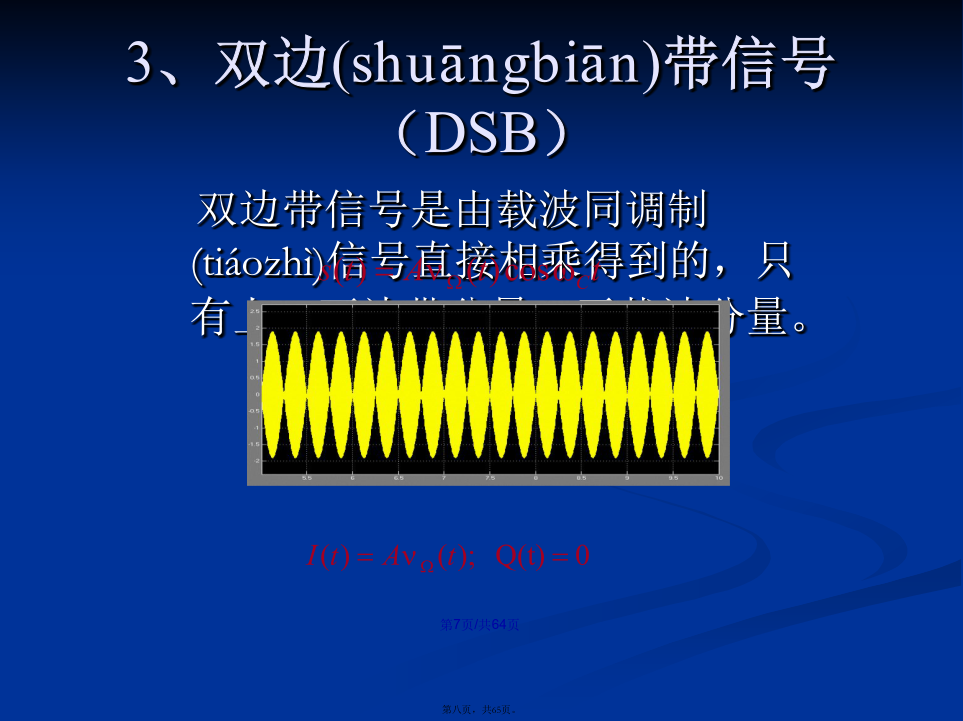

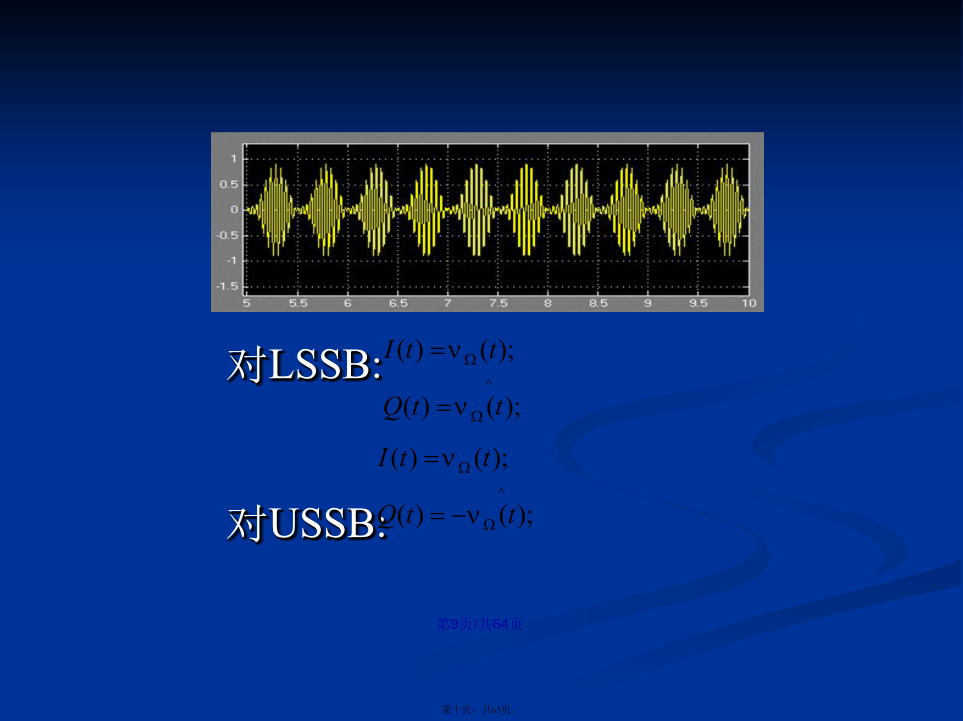

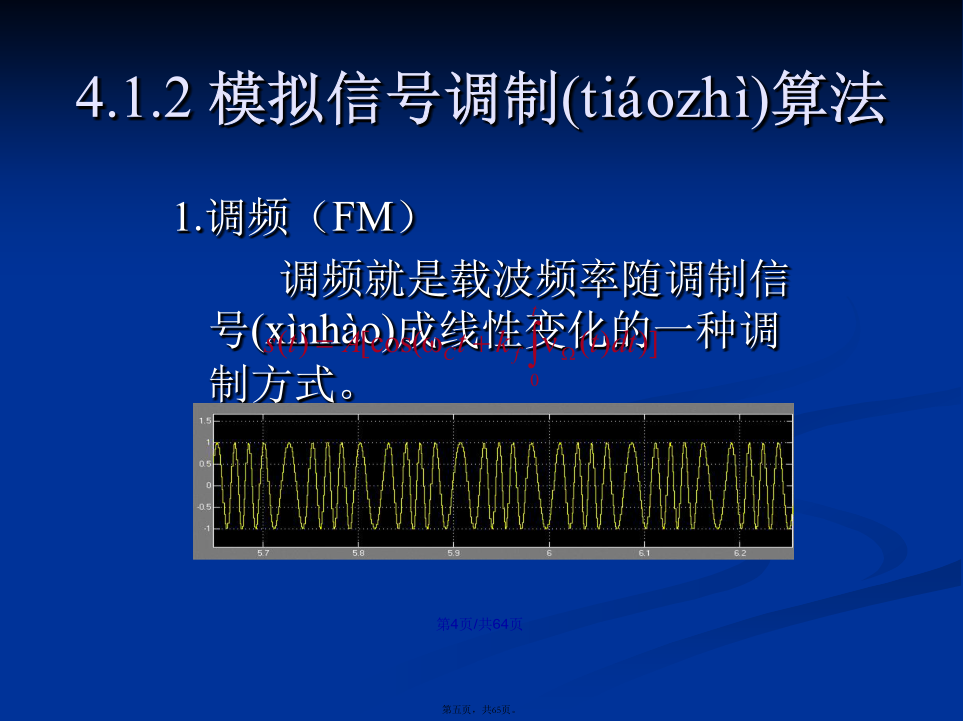

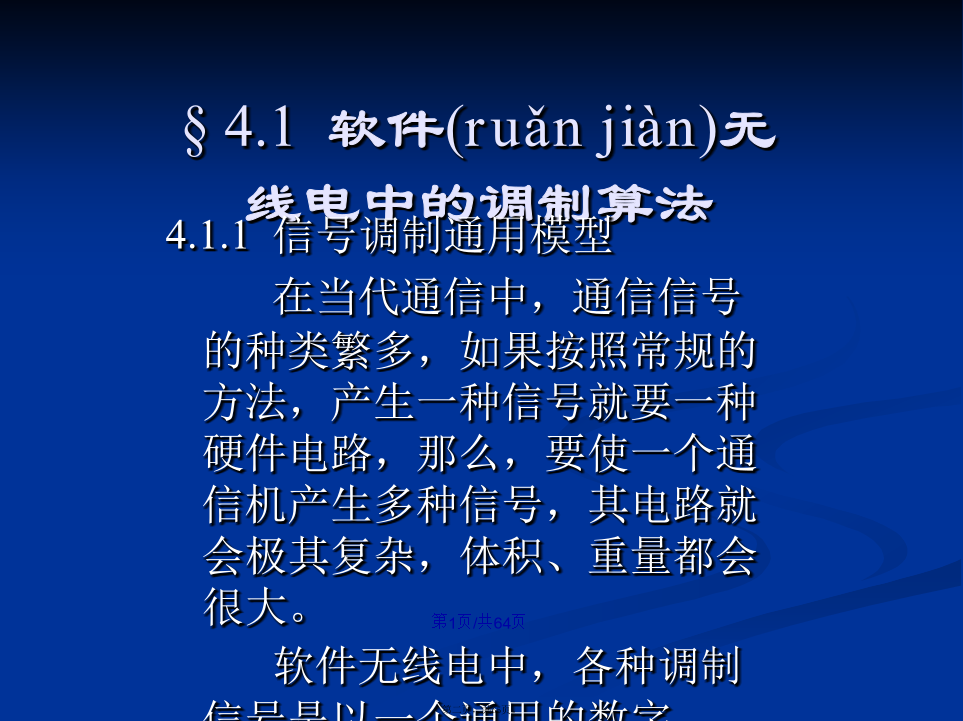

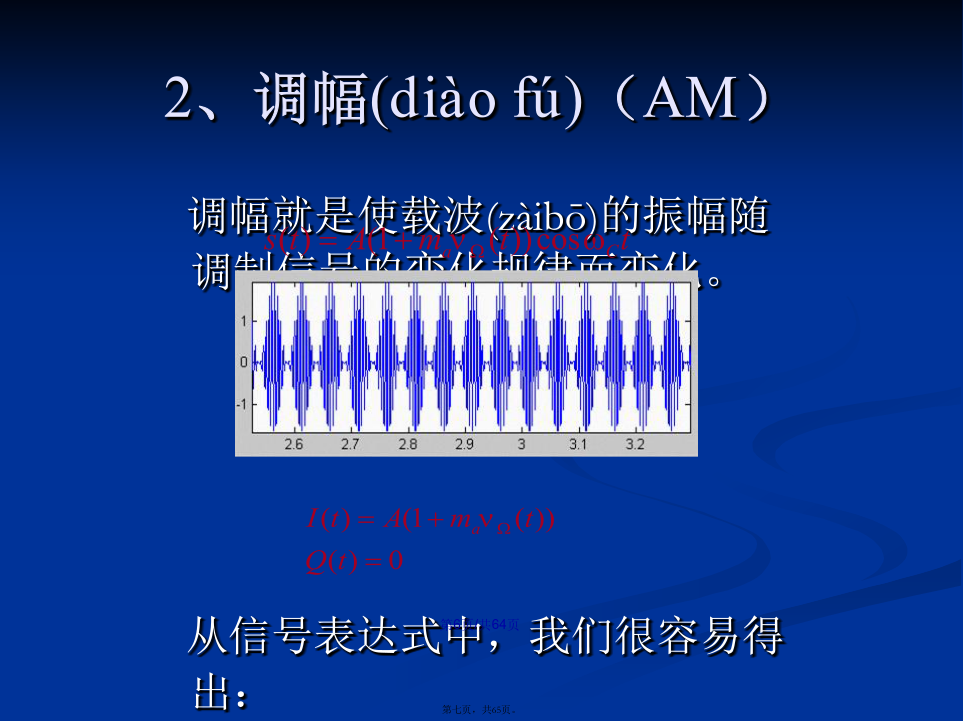

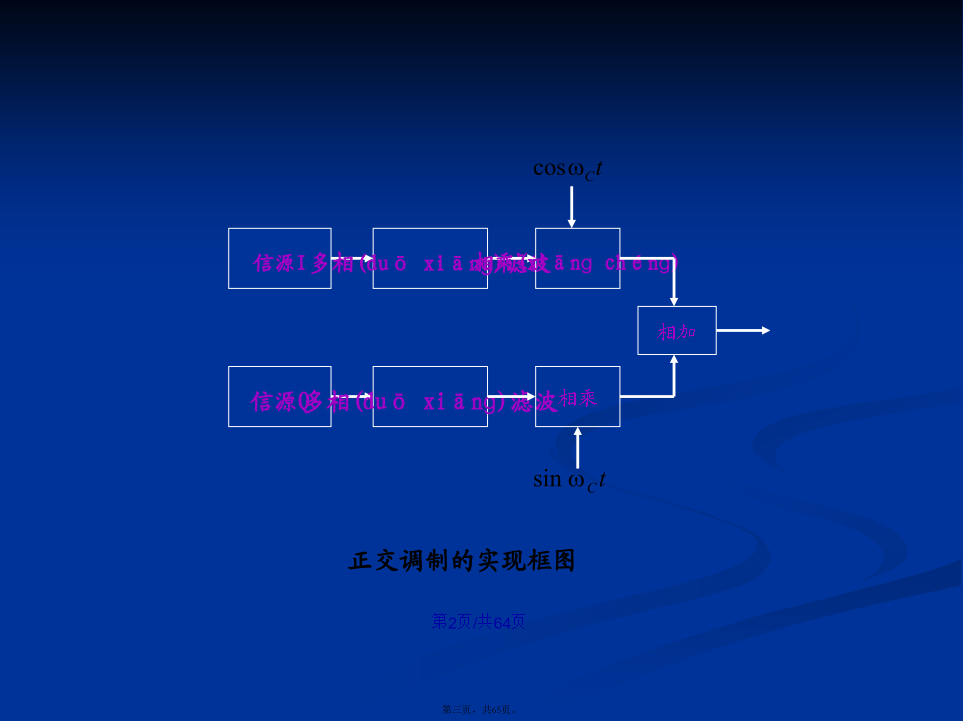

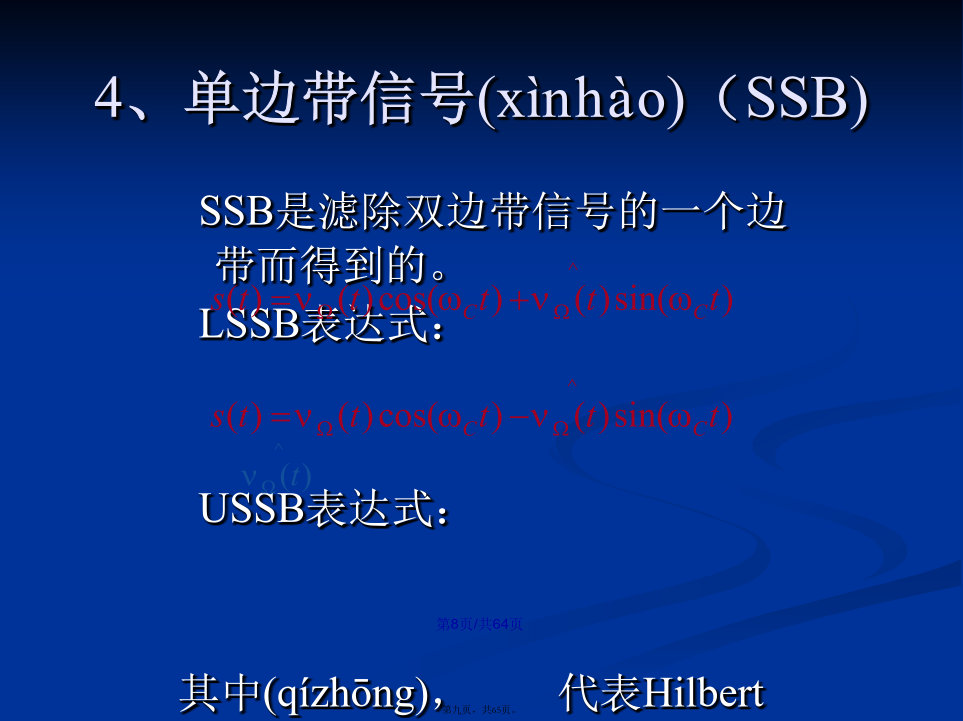

会计学§4.1软件(ruǎnjiàn)无线电中的调制算法信源I从理论上来说,各种信号都可以用正交调制的方法来实现,其表达式:调制信号的信息都应该包括在I(t)和Q(t)内。另外,由于各种调制信号都在数字域实现的,因此,在数字域上实现时要对上式进行数字化。4.1.2模拟信号调制(tiáozhì)算法令:将s(t)的表达式展开,带入u(t)化简,可得:可以看出:2、调幅(AM)3、双边(shuāngbiān)带信号(DSB)4、单边带信号(SSB)对LSSB:对USSB:4.1.3数字信号调制(tiáozhì)算法其中,m(t)为单极性脉冲,可以表示为:(g(t)是持续时间为T的矩形脉冲,an是信号源给出的二进制符号)要实现正交调制,只要令:I(t)=0Q(t)=m(t)2、二进制频移键控信号(2FSK)3、二进制相移键控信号(2PSK)4、DPSK调制:DPSK调制是利用前后相邻码元的相对载波相位去表示数字信息的一种表示方式。它与PSK的区别仅仅在于编码方式不同。5、M进制数字频率调制(MFSK):MFSK是FSK的直接推广(tuīguǎng)!式中,△ωm(m=0,1,…,M-1)是与an相对应的载波角频率偏移6、M进制数字振幅调制(MASK)8、正交振幅调制(QAM)QAM信号的数学表达式为:只要令:就可以实现QAM信号了。§4.2软件无线电解调(jiědiào)算法尽管调制的样式多种多样,但实质上不外乎用调制信号去控制载波的某一个或者几个参数。因此,一般的已调信号都可以表示成:的形式。通过对上式的分解,我们可以得到:令:则s(n)可以表示成:显然,XI(n)为同相分量,XQ(n)为正交分量。因此,解调的关键是求出XI(n)与XQ(n),因为信号信息都包含在里面了。载频同步载波相位同步码流频率同步I/Q提取机带信号知道了XI(n)与XQ(n),我们可以对各式各样的信号进行解调。总的说来,信号的调制方式包含在一下三大类中:调幅(AM)调制调相(PM)调制调频(FM)调制针对(zhēnduì)信号的调制方式,我们可以这样来解调:1.AM类2.PM类3.FM类4.2.2模拟信号解调(jiědiào)算法3)在AM调制中,(m(n)为调制信号)所以,只需减去一个(yīɡè)常数,就能得到调制信号m(n)2.DSB解调(调幅类)(1)根据通用模型求出XI(n)与XQ(n)(2)按照调幅类解调方法求出A(n)(3)在DSB调制中,A(n)就是调制信号m(n)DSB信号解调时要求本地载频与信号载频同相,此时,同相分量的输出就是解调信号。就不必在进行上述第二步的运算。同频同相本地载波的提取,可以利用数字科斯塔斯环获得。3.SSB解调(调幅类)方法1:通用解调模型1)根据通用模型求出XI(n)与XQ(n)2)由SSB表达式可知,XI(n)就是调制信号m(n)SSB解调方法二:该方法主要利用了Hilbert变换的性质,即:按照上图的运算过程有:所以,经上述运算就可以解调出调制信号4.FM解调(1)根据通用模型求出XI(n)与XQ(n)(2)按照调频类解调方法求出f(n)3)可以看出,在FM中,f(n)就是调制信号m(n)乘上一个系数。同AM信号一样,FM信号用正交解调方法解调时,有较强的抗载频失配能力。当本地载频与信号载频存在频差和相差时,同相分量和正交分量可以表示为:同样对正交与同相分量之比值进行反切及差分运算,就可以得到:由此可见,当载波失配和差相是常量时,解调输出只不过增加了一个直流分量,减去该分量,就可以得到解调信号。4.2.3数字调制信号的算法(3)对于ASK信号,只需要抽样判决,就可以得到调制码元am。ASK信号的正交解调性能和AM一样,具有较强的抗载频失配能力。(MASK信号的解调方法与ASK一样)2.FSK解调(1)根据通用模型求出XI(n)与XQ(n)(2)按照调频类解调方法求出f(n)(3)对FSK信号,在计算出瞬时频率f(n)后,对f(n)经抽样门限判决,即可得到调制信号am。(MFSK信号的解调(jiědiào)方法与FSK一样)3.MSK解调(jiědiào)(1)根据通用
