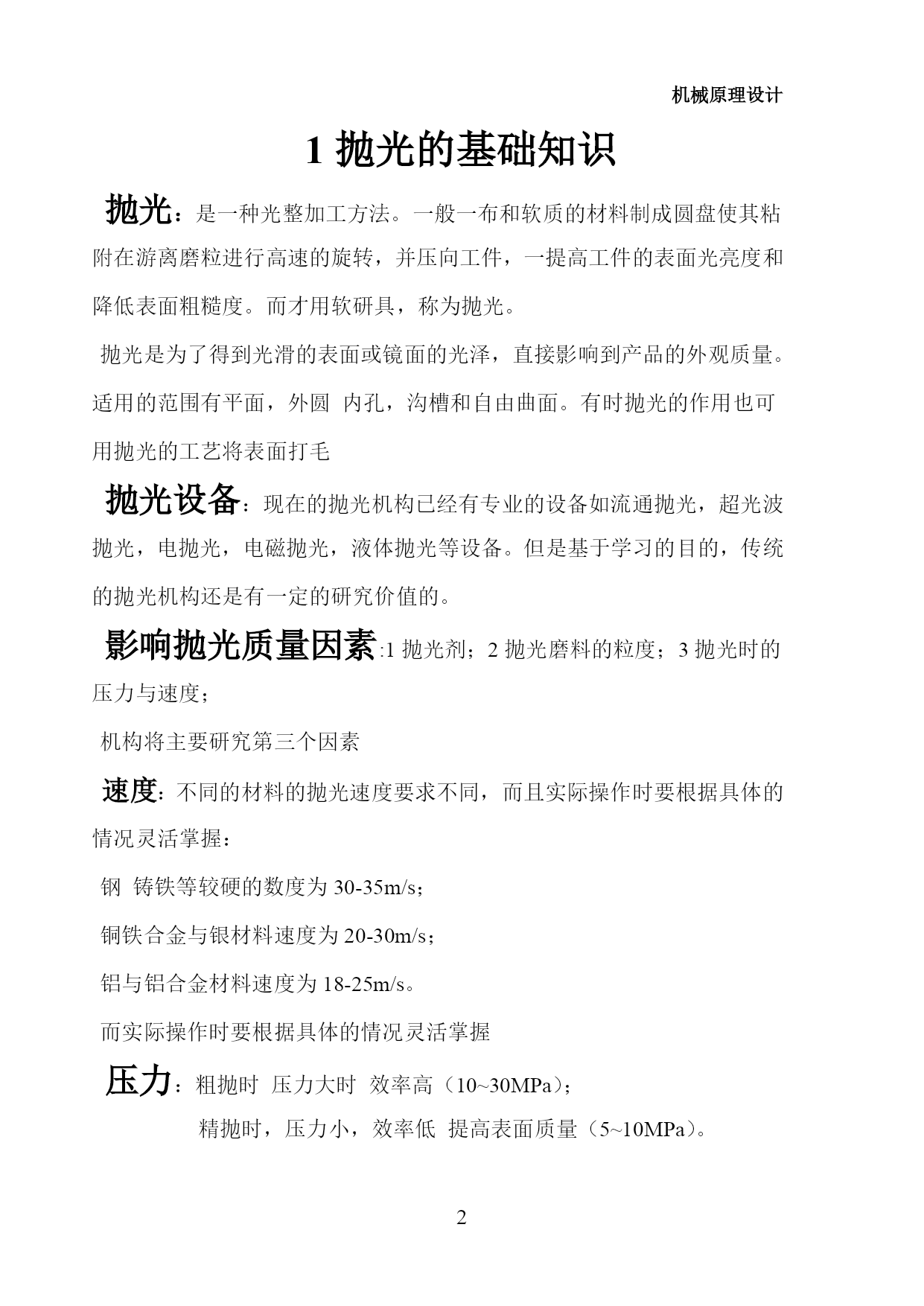

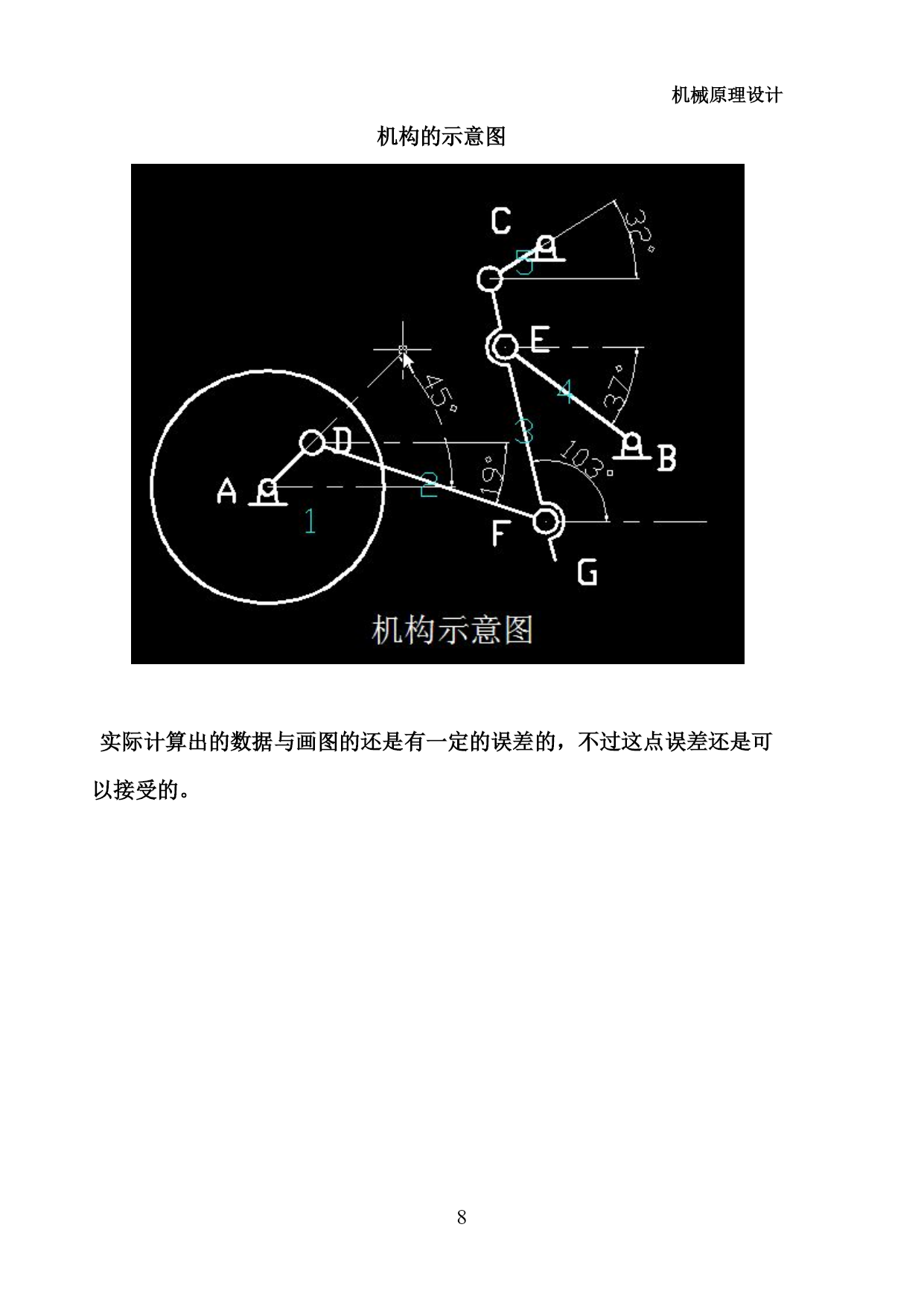

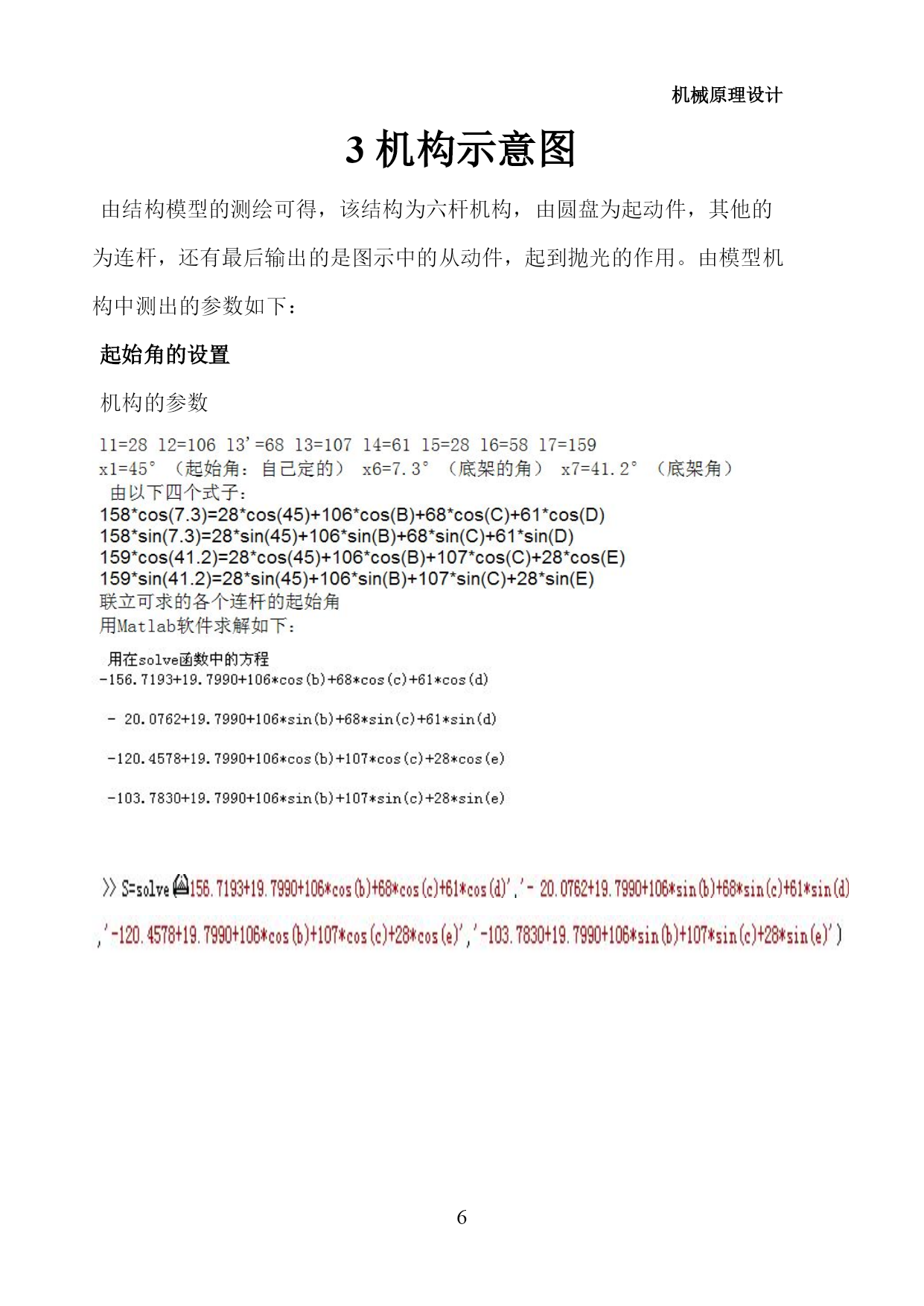

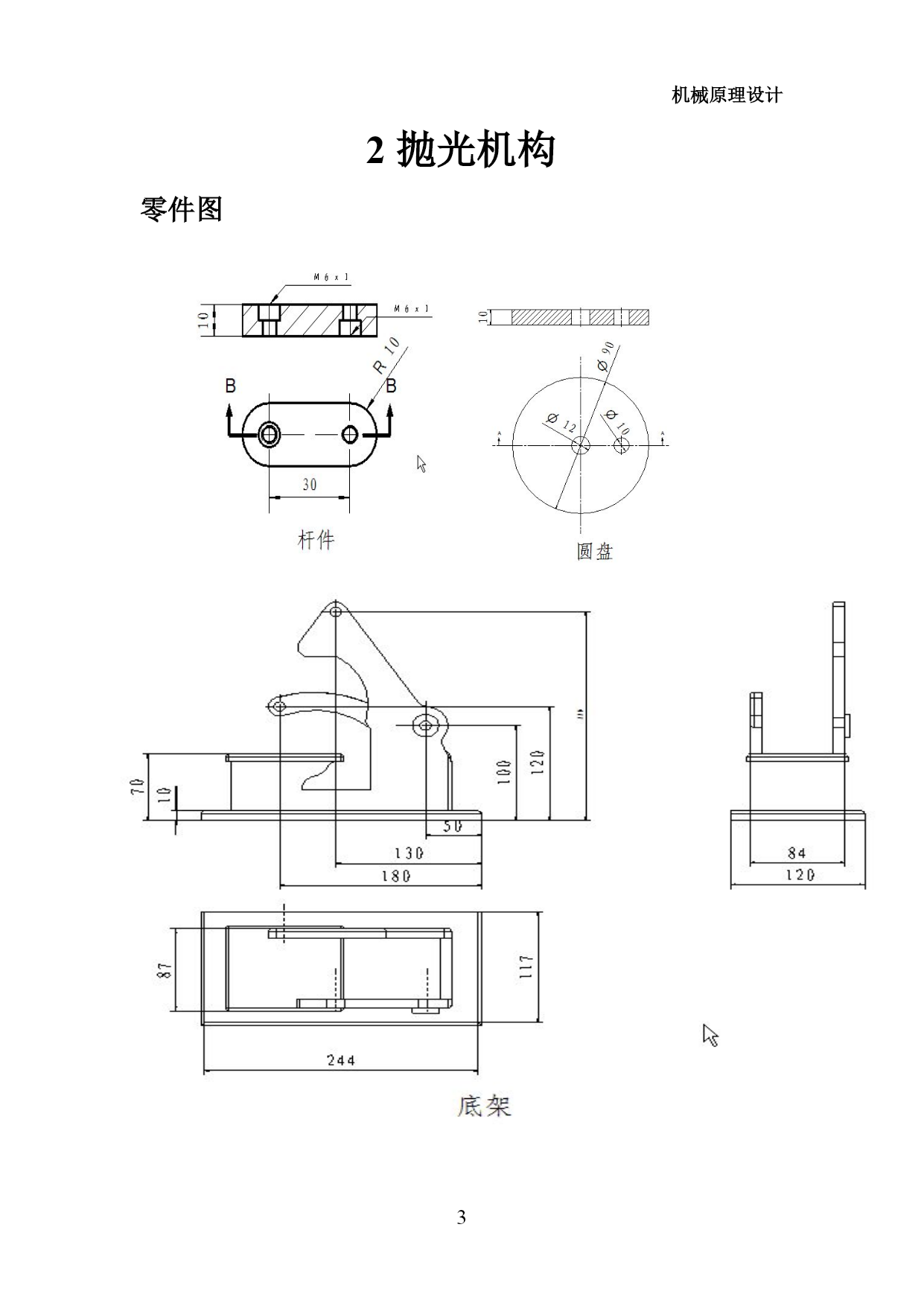

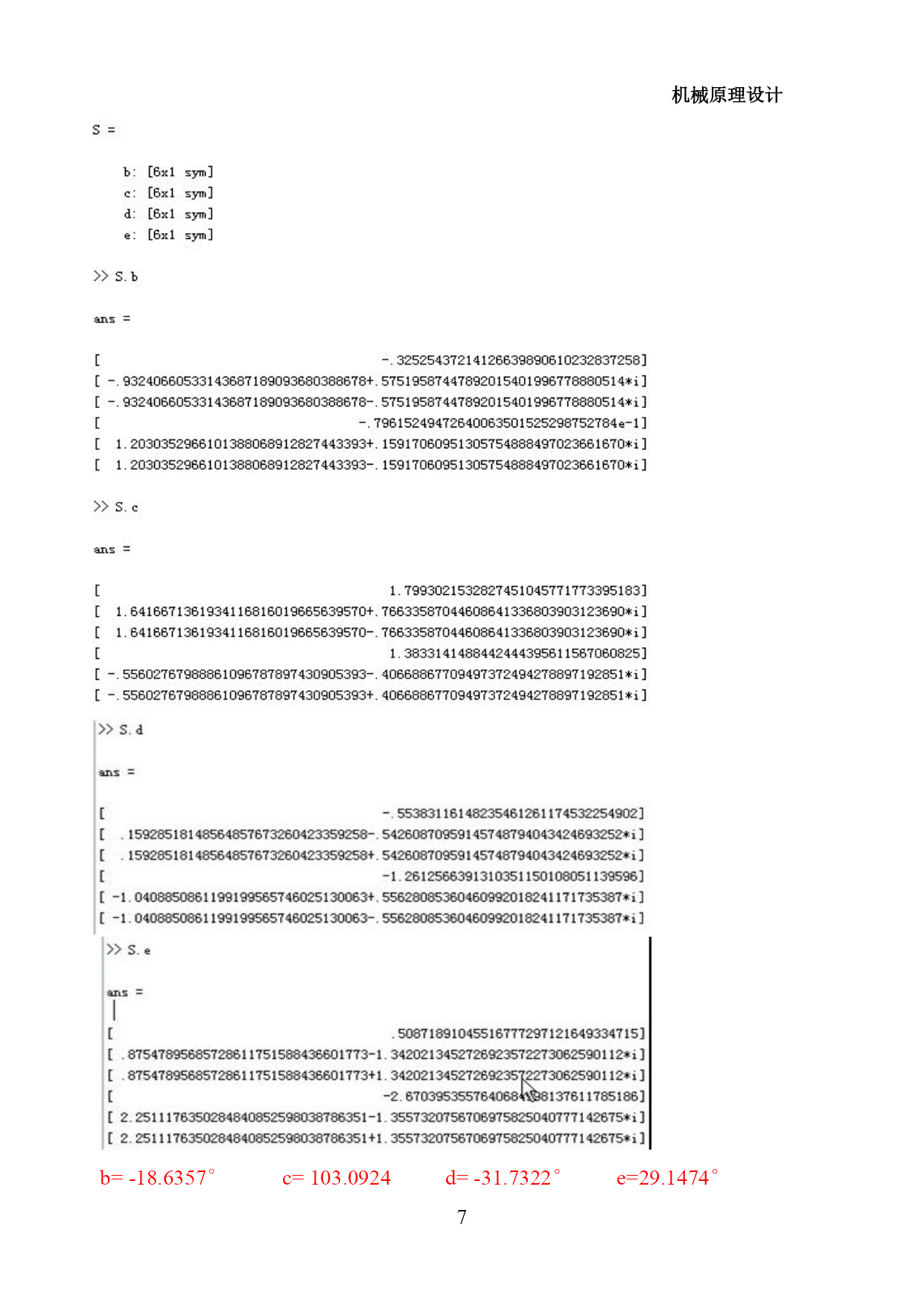

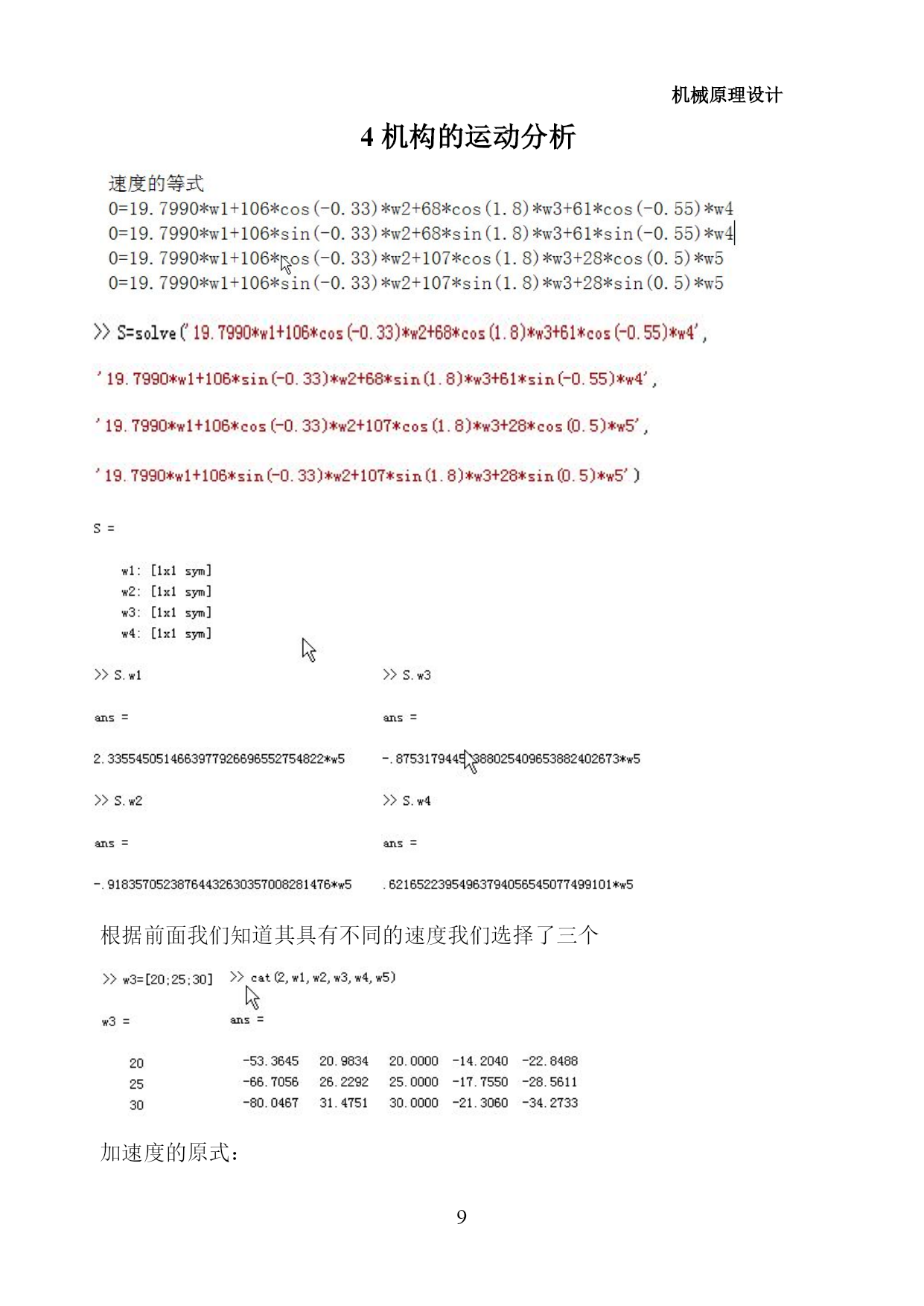

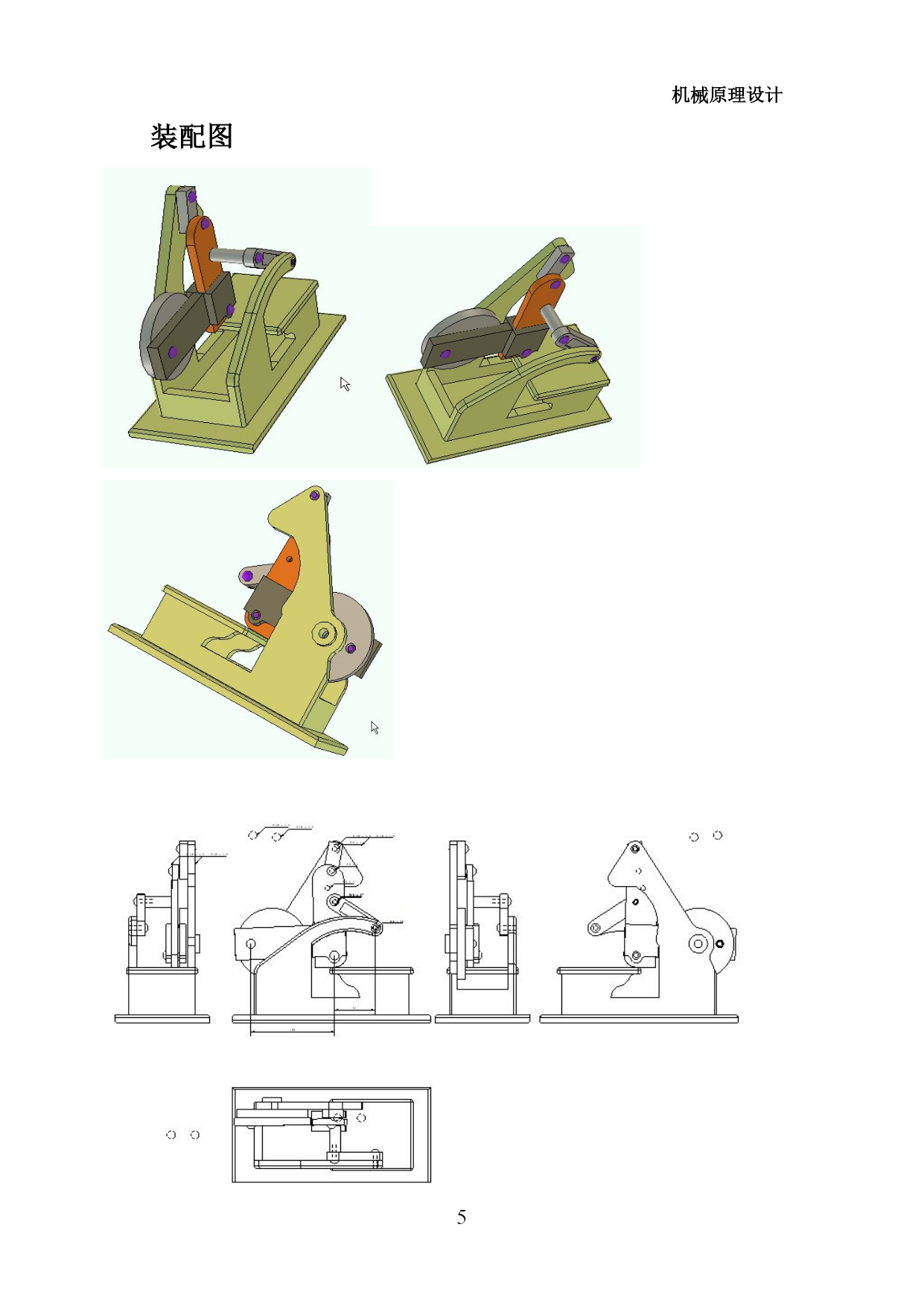

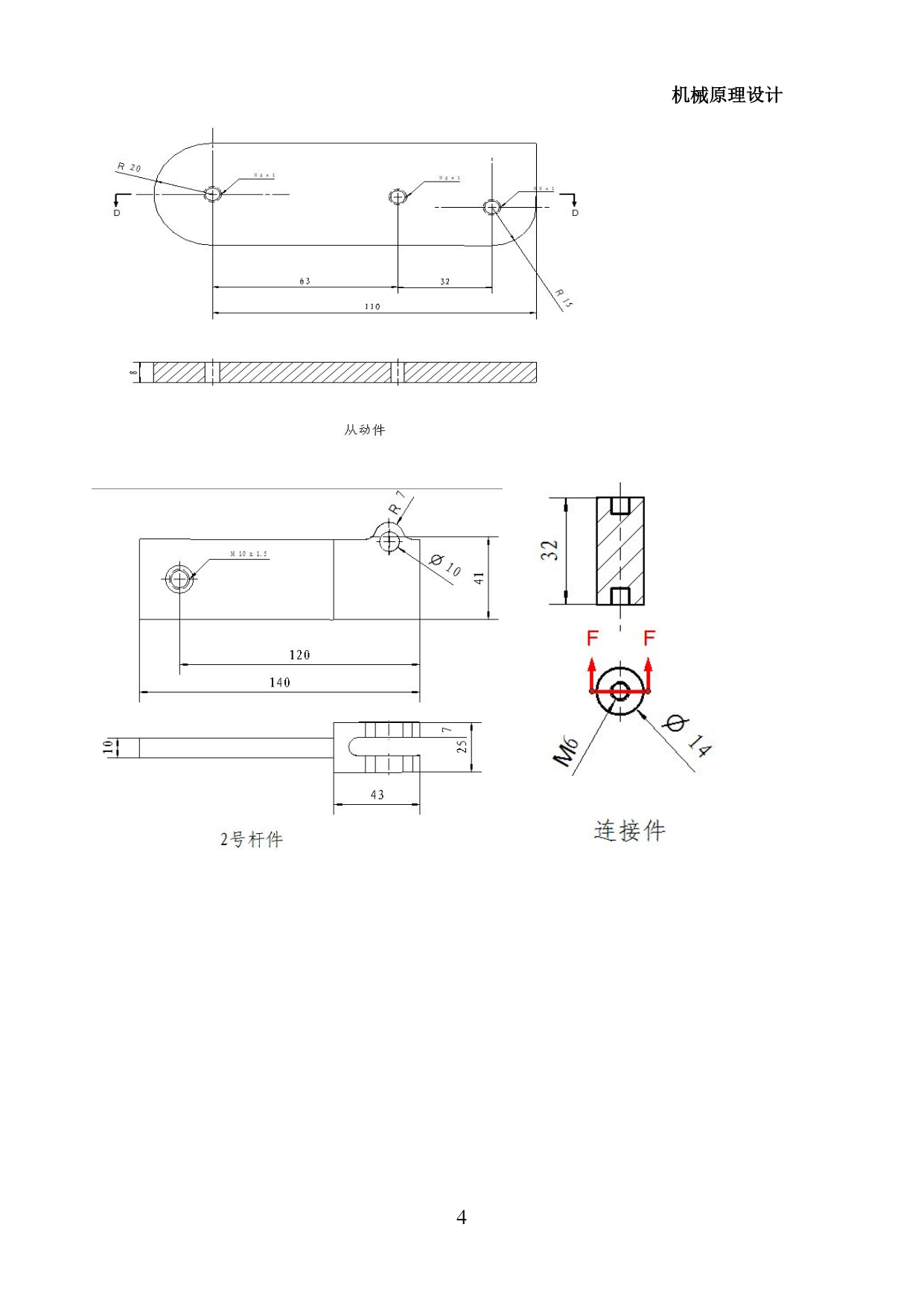

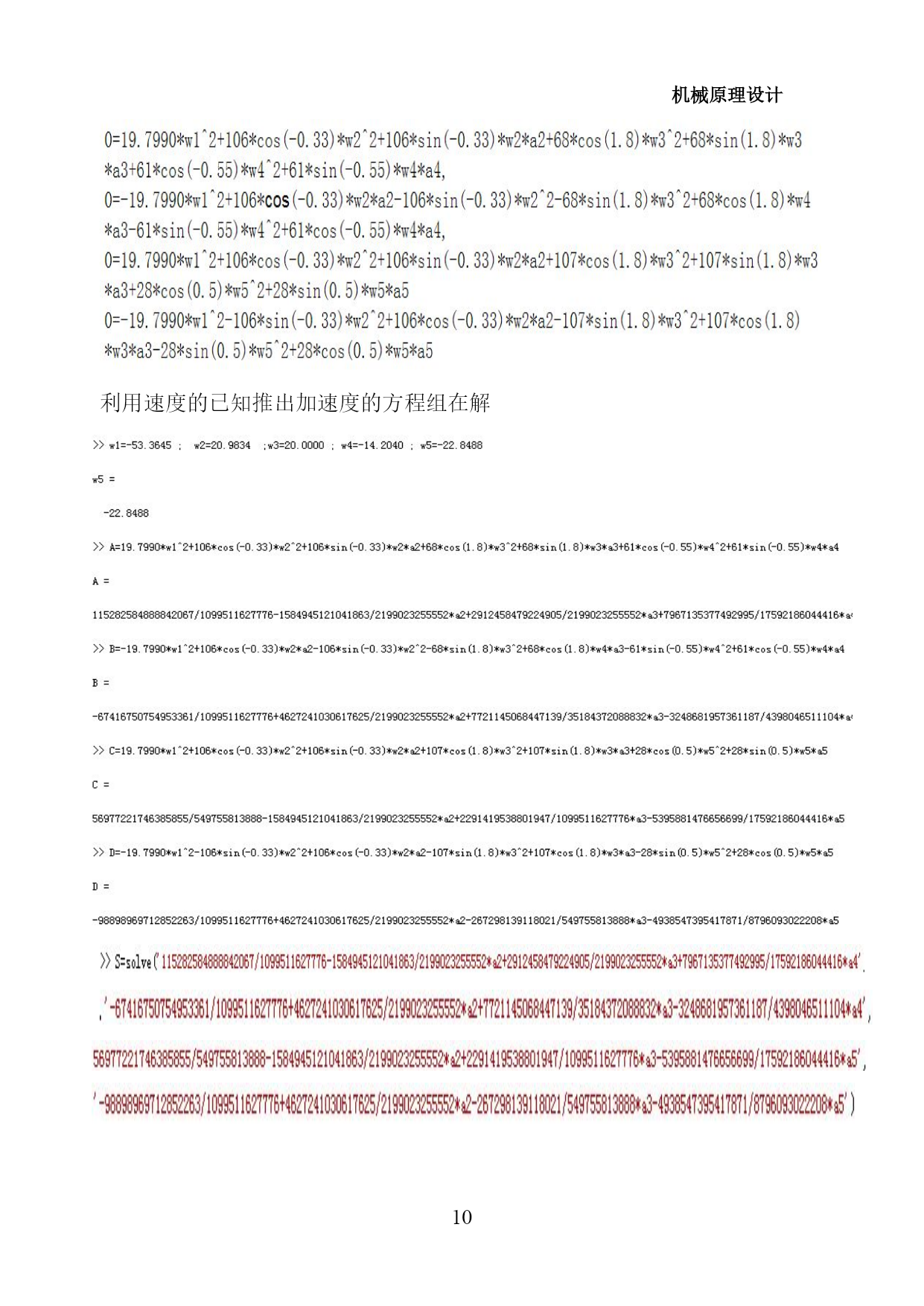

机械原理设计PAGE\*MERGEFORMAT18抛光机构抛光基础知识抛光机构的零件与装配机构示意图及其参数系数机构的运动分析输出杆的运动分析机构的整体分析1抛光的基础知识抛光：是一种光整加工方法。一般一布和软质的材料制成圆盘使其粘附在游离磨粒进行高速的旋转，并压向工件，一提高工件的表面光亮度和降低表面粗糙度。而才用软研具，称为抛光。抛光是为了得到光滑的表面或镜面的光泽，直接影响到产品的外观质量。适用的范围有平面，外圆内孔，沟槽和自由曲面。有时抛光的作用也可用抛光的工艺将表面打毛抛光设备：现在的抛光机构已经有专业的设备如流通抛光，超光波抛光，电抛光，电磁抛光，液体抛光等设备。但是基于学习的目的，传统的抛光机构还是有一定的研究价值的。影响抛光质量因素:1抛光剂；2抛光磨料的粒度；3抛光时的压力与速度；机构将主要研究第三个因素速度：不同的材料的抛光速度要求不同，而且实际操作时要根据具体的情况灵活掌握：钢铸铁等较硬的数度为30-35m/s；铜铁合金与银材料速度为20-30m/s；铝与铝合金材料速度为18-25m/s。而实际操作时要根据具体的情况灵活掌握压力：粗抛时压力大时效率高（10~30MPa）；精抛时，压力小，效率低提高表面质量（5~10MPa）。2抛光机构零件图装配图3机构示意图由结构模型的测绘可得，该结构为六杆机构，由圆盘为起动件，其他的为连杆，还有最后输出的是图示中的从动件，起到抛光的作用。由模型机构中测出的参数如下：起始角的设置机构的参数b=-18.6357°c=103.0924d=-31.7322°e=29.1474°机构的示意图实际计算出的数据与画图的还是有一定的误差的，不过这点误差还是可以接受的。4机构的运动分析根据前面我们知道其具有不同的速度我们选择了三个加速度的原式：利用速度的已知推出加速度的方程组在解另外的两组数据用同样的方法也可得。由于计算机算出的数据较长经过这里可得：5输出杆的运动分析由于输出杆的运动参数直接影响到加工的质量，所以应对其重点分析。下面对输出杆的作用输出端进行位移，速度及加速度分析。将所得的数据整理得：另外由机构示意图中得FG=10；输出端的编程与运动线图：其他的两组角速度数据亦亦同样的步骤可得.6整体机构的分析与优化该机构的功能是对零件表面进行加工，使零件的表面质量达到使用要求的六杆机构，该选择六杆机构而不是四杆是为了达到机构从动件带间歇性的运动，即在某一时刻5杆处于近似停歇的状态，有利于对工件表面的加工。通过对机构的测绘与计算，对机构的有关数据进行优化，也对机构的运动进行了分析。总体上机构达到了使用的要求，只是在使用的时候得根据实际加工的零件材料与质量要求，再确定其速度。从而达到最好的效益。本设计用到的软件有：CAXA绘图软件；AutoCAD绘图软件；红蜻蜓抓图软件；Matlab软件等。
