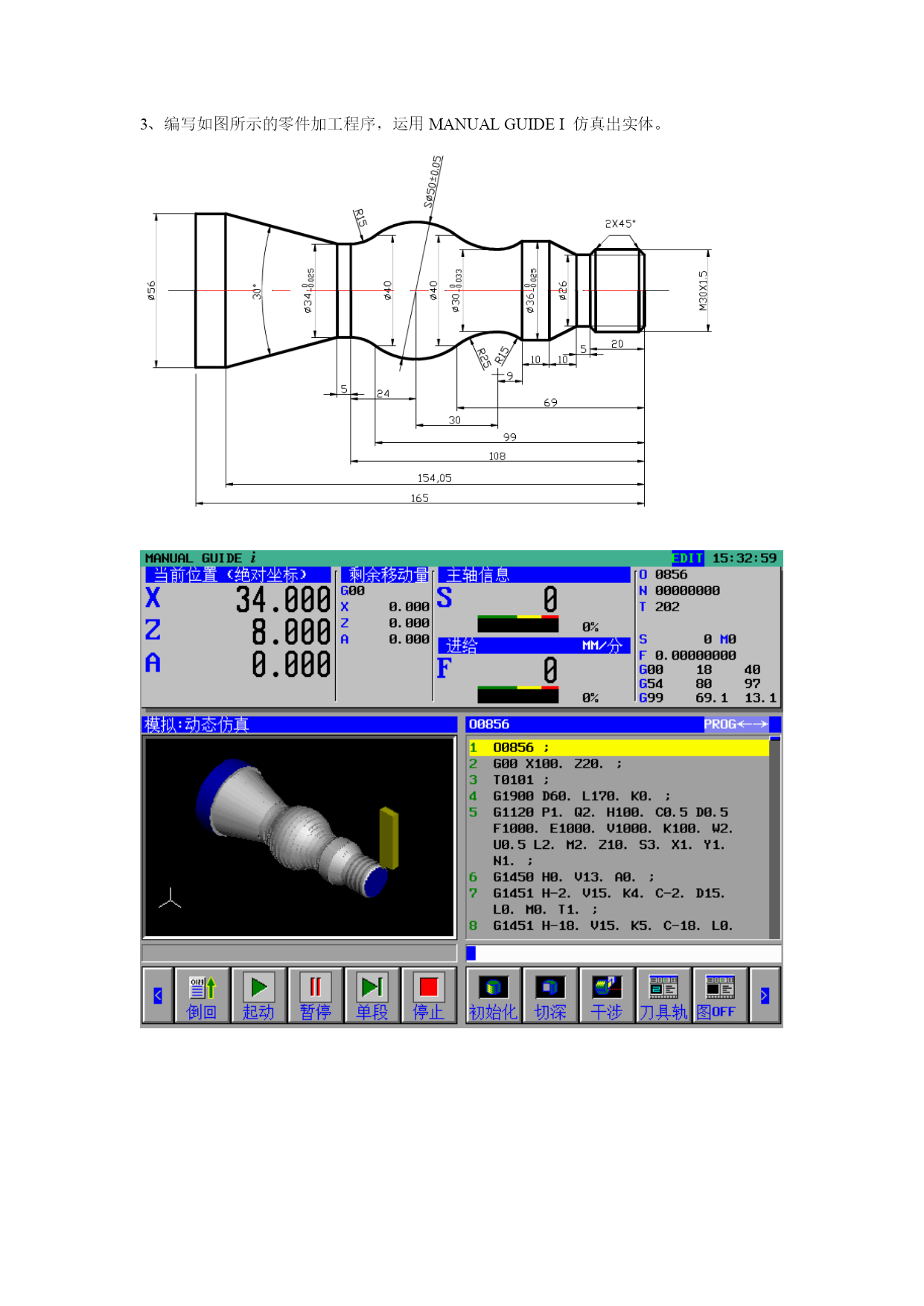

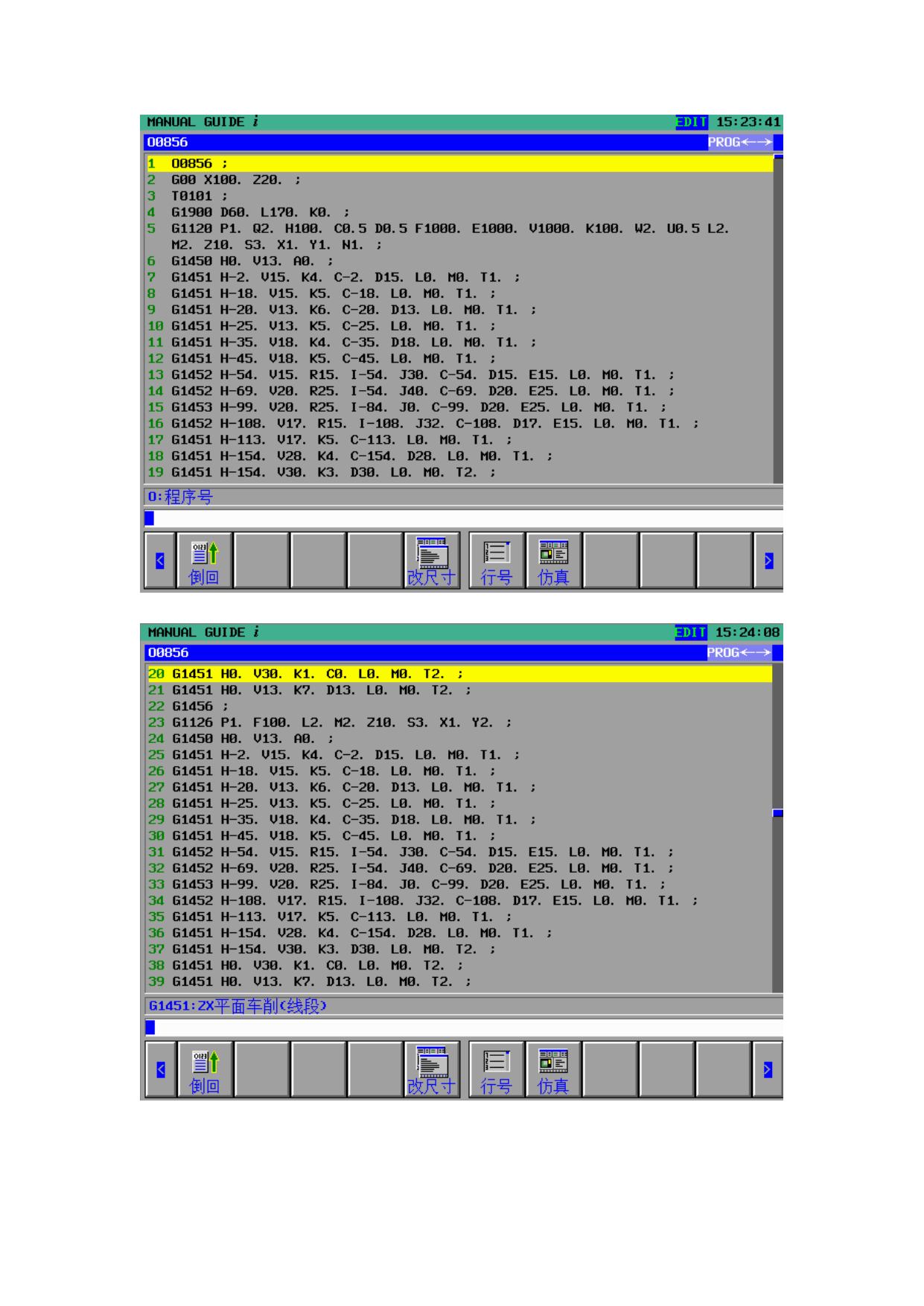

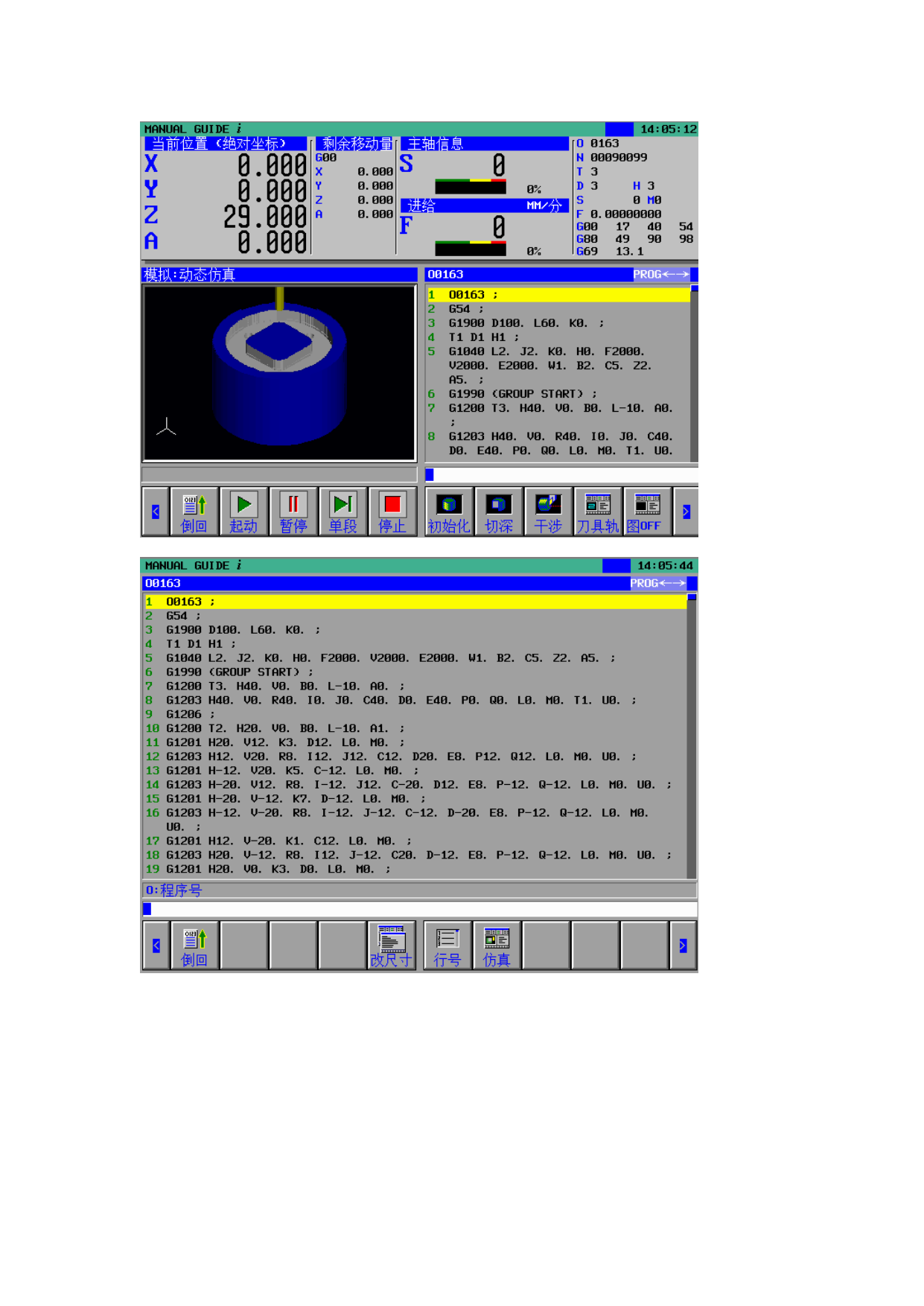

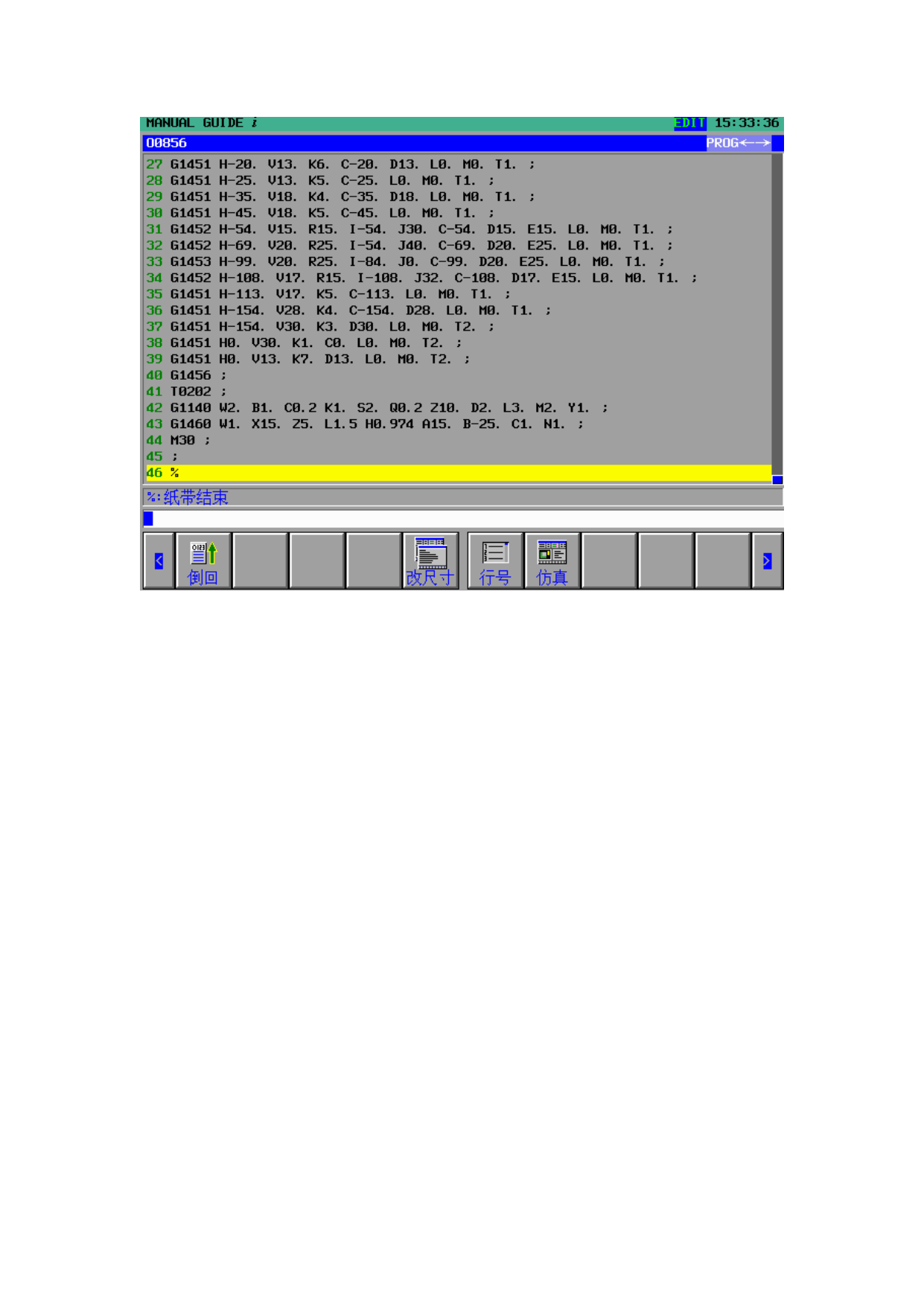

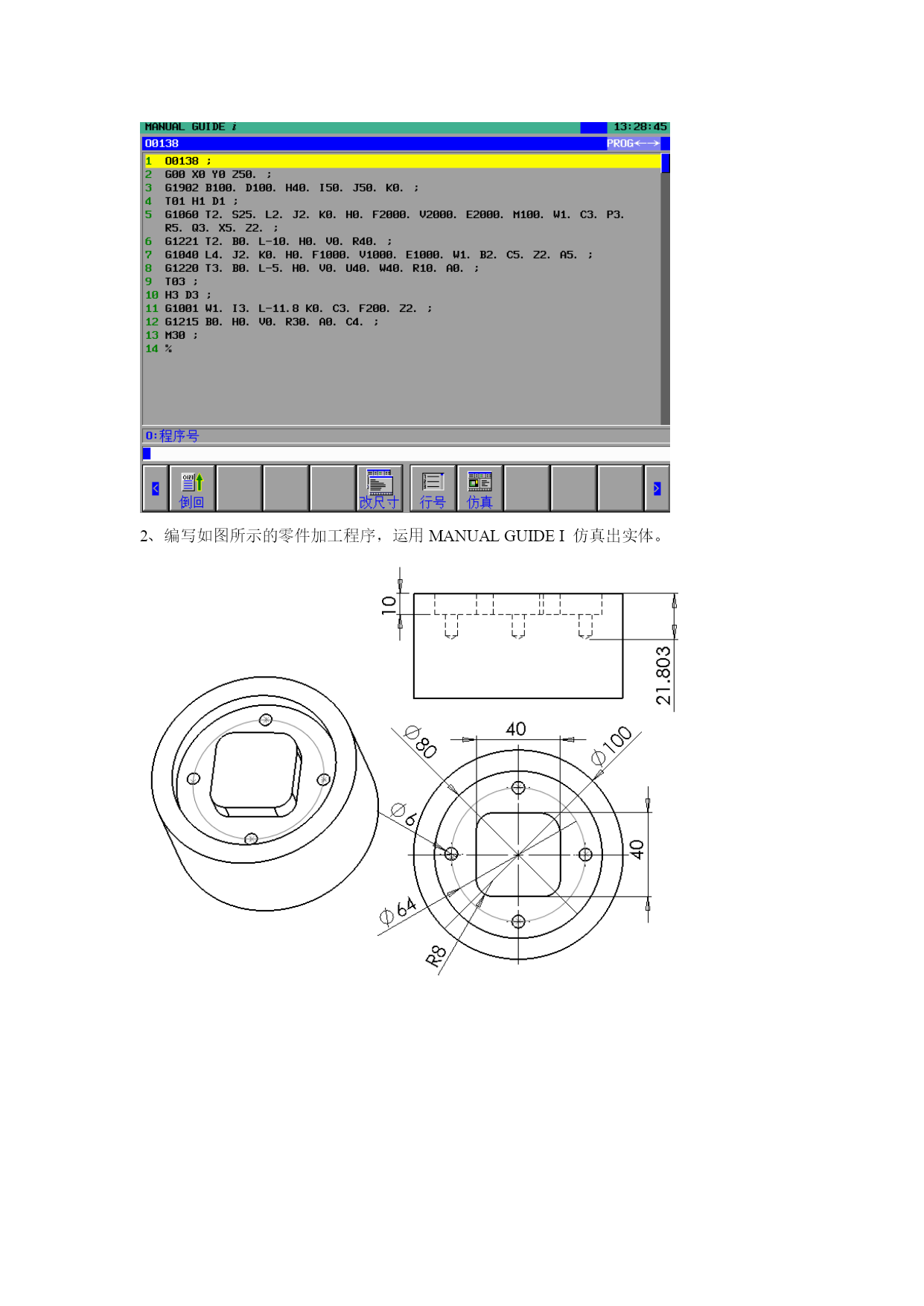

图形对话编程题库一、选择题1、下列哪个参数是用于设置启动MANUALGUIDEI功能（A）A14794B14749C17494D147902、下列哪个加工循环不是MANUALGUIDEI可以使用的（A）AG1900BG121CG1901DG11203、下列哪个循环是用来设定工件毛坯的（A）AG1904BG1970CG1975DG19334、下列哪个加工循环不是MANUALGUIDEIT系列所具有的（C）A精镗孔B铰孔C背镗孔D反向攻丝5、下列哪一项是MGIMG0I的区别（CD）A孔加工循环B岛屿加工C动态实体仿真DXA平面加工6、下列哪种螺纹不可以通过MGI进行加工（C）A锥螺纹B管螺纹C变螺距螺纹D连续螺纹7、下列哪个不支持螺纹修复功能（B）AMANUALGUIDEIBMANUALGUIDE0ICTURNMATEI二、判断题1、MGIMG0I和TMI都可以用于采用FANUC系统的数控车床以及加工中心（W）2、采用G代码编写的加工程序，在MGI里无法执行,因为MGI只能执行四位数的G代码（W）3、在MGI和MG0I里都可以用于车床以及加工中心孔系的加工（R）4、在MGI里进行图形的仿真，必须设定刀具的相关数据，否则会出现报警（R）5、在MG0I编写加工程序，可以通过动态图形模拟刀具的轨迹（R）6、在MGI里，无法通过实体模拟出XA平面的刀具轨迹。（W）7、需要设定刀具补偿值，可以MGI功能中刀补的界面里设置，也可以在OFS/SEETING里设置（R）8、TURNMATEI编写的循环，同样也可以实现图形的模拟。(R)9、MANUALGUIDEI不支持程序的再启动（W）10、MGINC程序变换功能，包含M98M99的程序段也会被输出到目标程序（W）三、编程题1、编写如图所示的零件加工程序，并且通过MANUALGUIDEI仿真出实体。加工程序以及实体仿真结果如下图？：2、编写如图所示的零件加工程序，运用MANUALGUIDEI仿真出实体。3、编写如图所示的零件加工程序，运用MANUALGUIDEI仿真出实体。
