proe入门第4章1.ppt

预览
1/10
2/10
3/10
4/10
5/10
6/10
7/10
8/10
9/10
10/10

亲，该文档总共54页，到这已经超出免费预览范围，如果喜欢就直接下载吧～

下载提示 文本预览

如果您无法下载资料，请参考说明：

1、部分资料下载需要金币，请确保您的账户上有足够的金币

2、已购买过的文档，再次下载不重复扣费

3、资料包下载后请先用软件解压，在使用对应软件打开

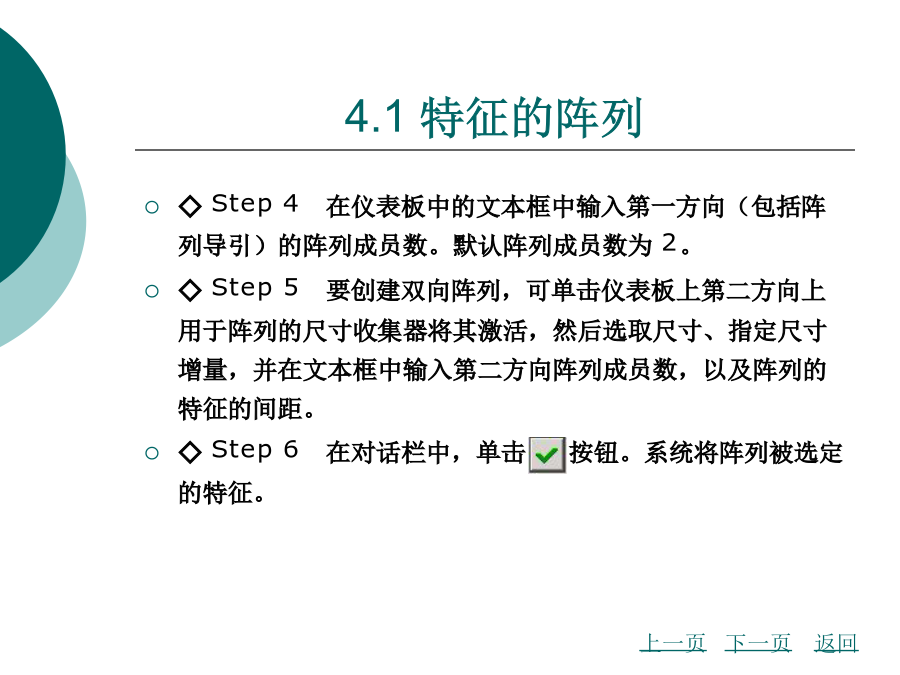

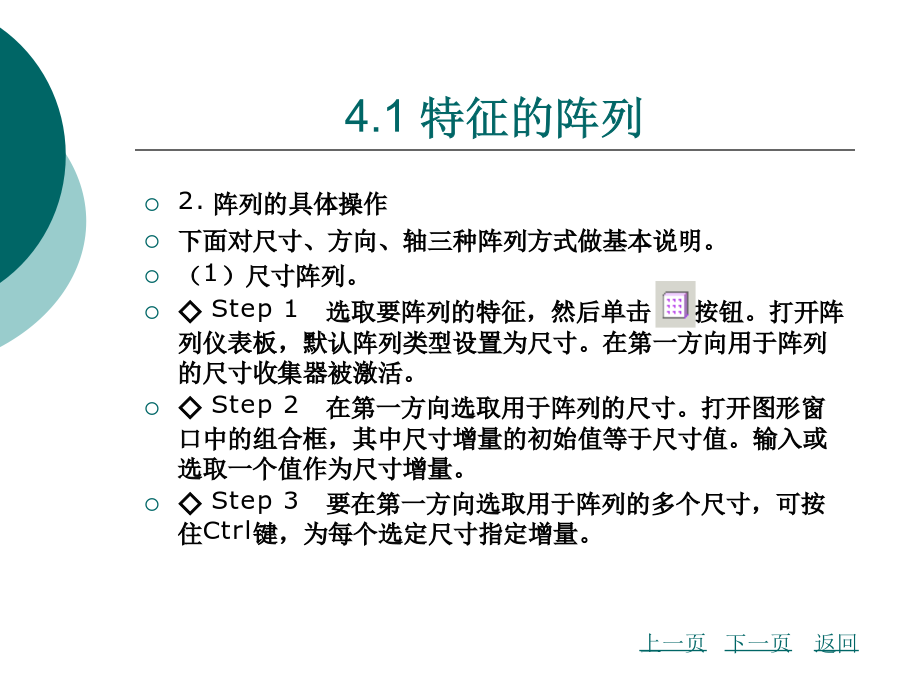

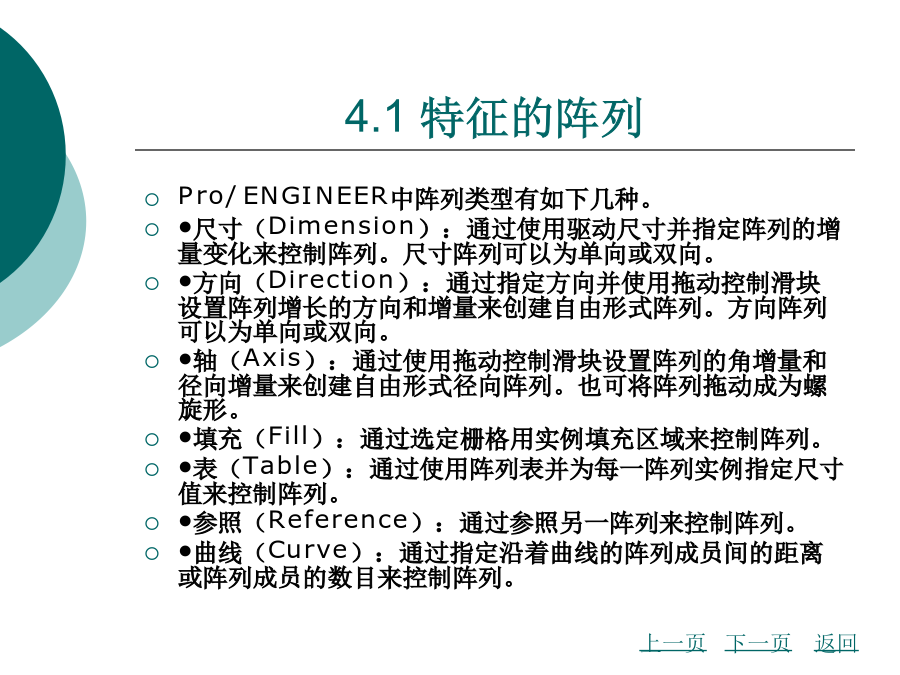

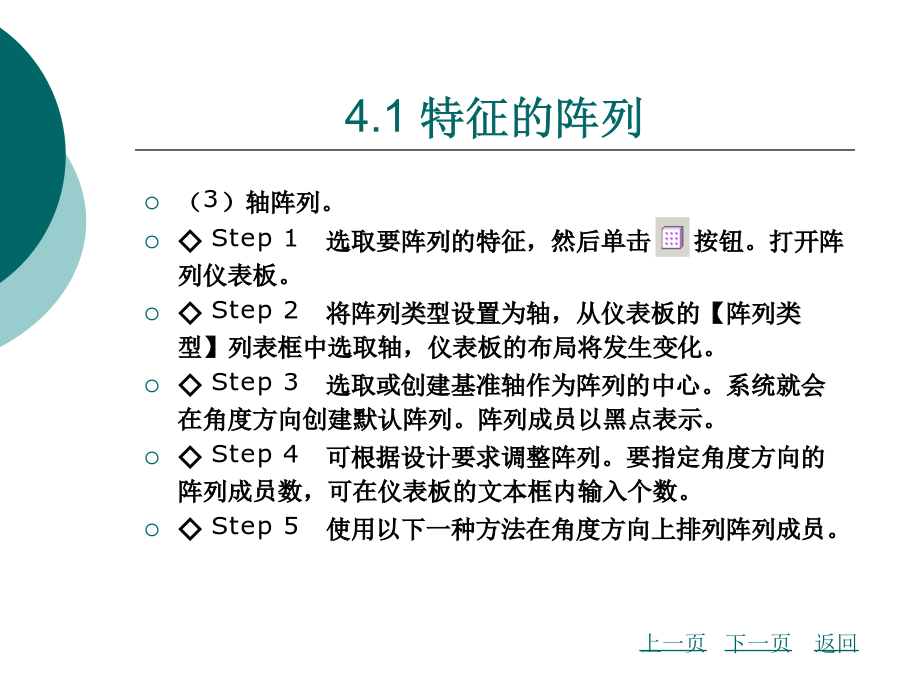

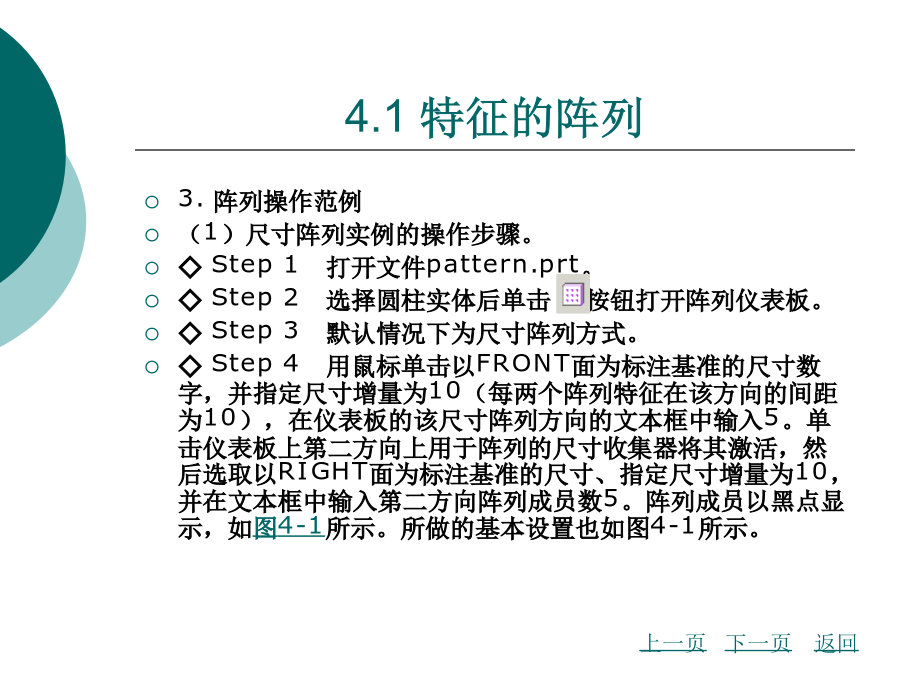

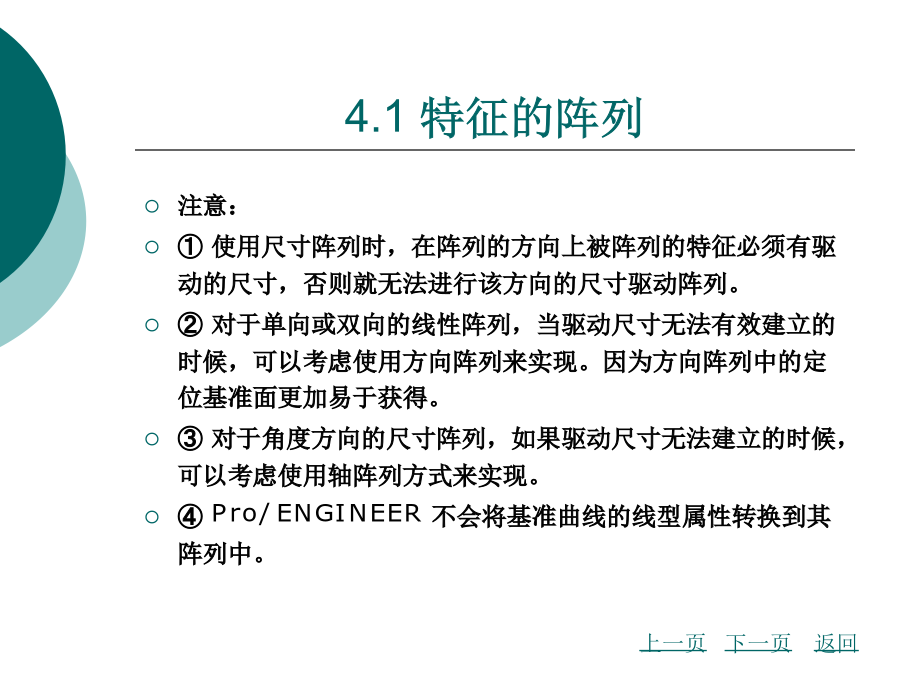

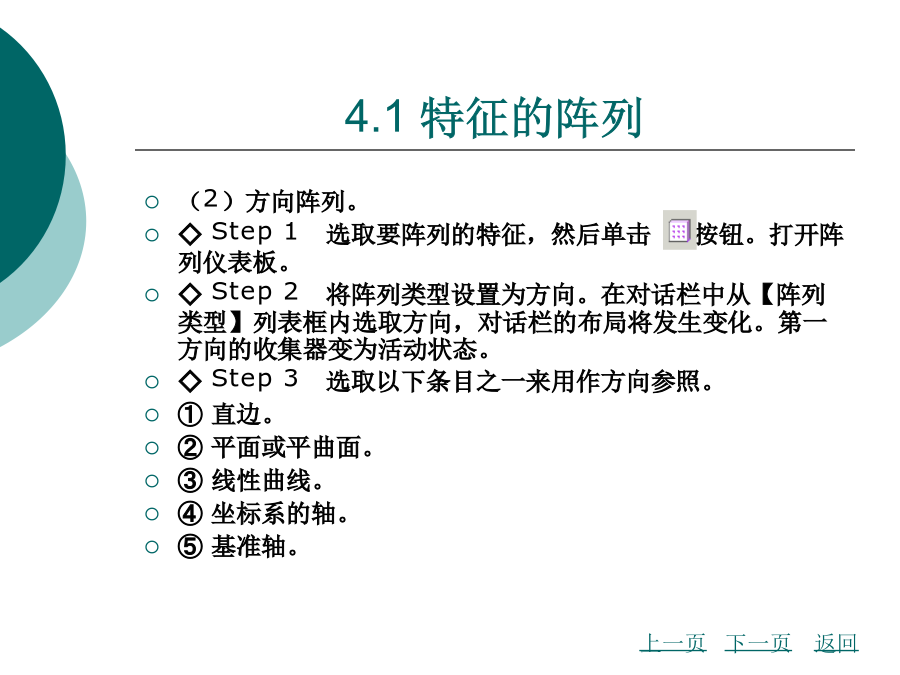

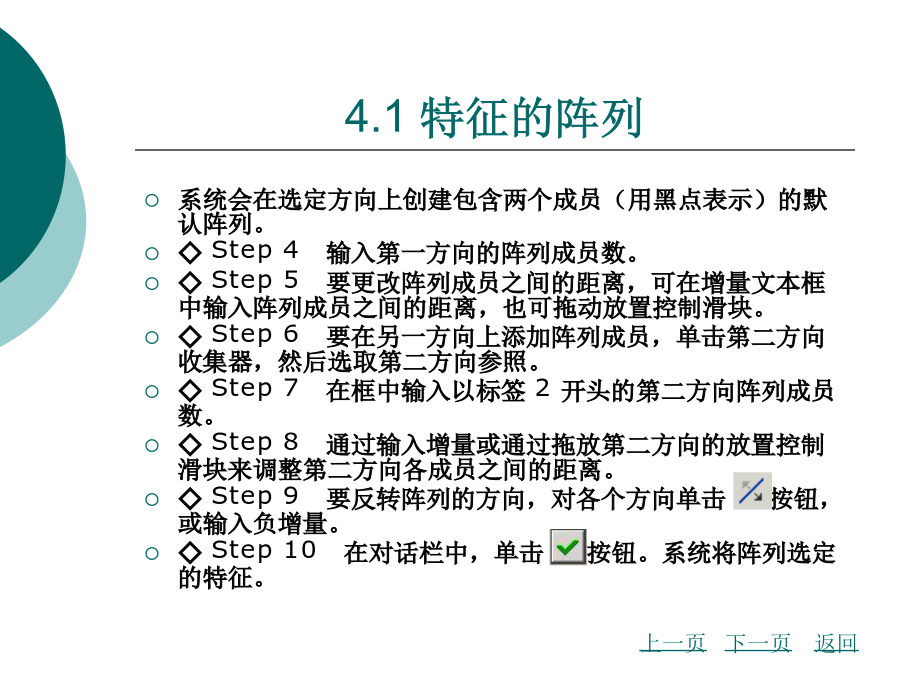

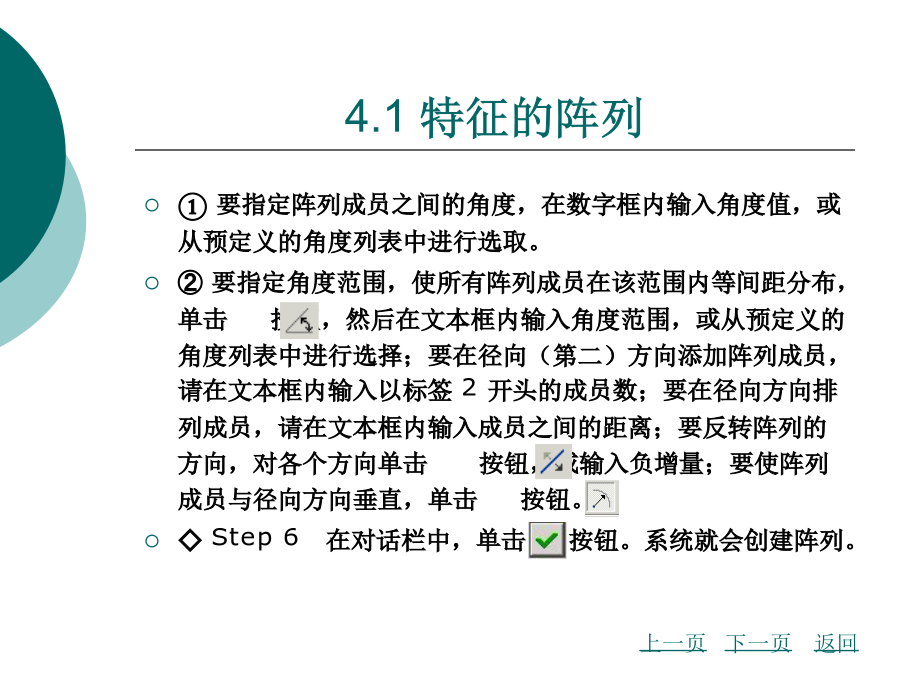

4.1特征的阵列4.1特征的阵列4.1特征的阵列4.1特征的阵列4.1特征的阵列4.1特征的阵列4.1特征的阵列4.1特征的阵列4.1特征的阵列4.1特征的阵列4.1特征的阵列4.1特征的阵列4.2特征的复制4.2特征的复制4.2特征的复制4.2特征的复制4.2特征的复制4.2特征的复制4.2特征的复制4.2特征的复制4.2特征的复制4.2特征的复制4.2特征的复制4.3特征的镜像4.3特征的镜像4.4特征的修改及编辑定义特征4.4特征的修改及编辑定义特征图4-1阵列成员基本设置图4-2生成特征图4-3阵列设置图4-4生成特征图4-5阵列设置图4-6生成特征图4-8【放置】选单图4-9【草绘】对话框图4-10截面图形在坐标原点处图4-11定位尺寸图4-12粘贴复制特征图4-13【放置】选单图4-14【草绘】对话框图4-15放置截面图形位置图4-16旋转特征的粘贴复制特征图4-17复制的孔位置图4-18孔的复制特征图4-19【选择性粘贴】对话框图4-20弹出的对话框图4-21设置图4-22生成特征图4-23弹出的对话框图4-24设置图4-25生成特征图4-26生成的镜像特征图4-27实体图4-28拉伸特征
