离心泵教材1.ppt

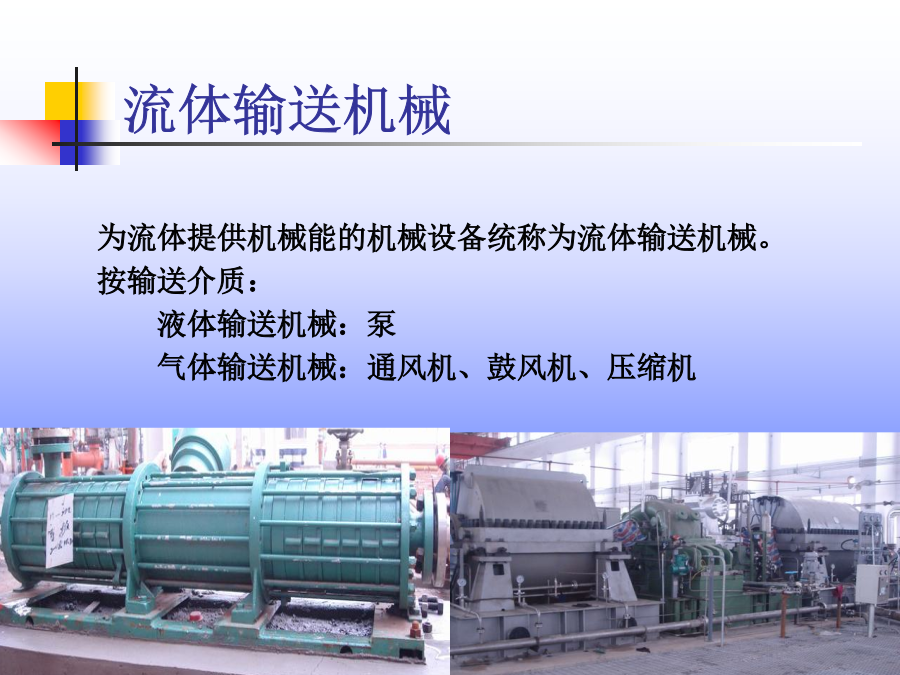

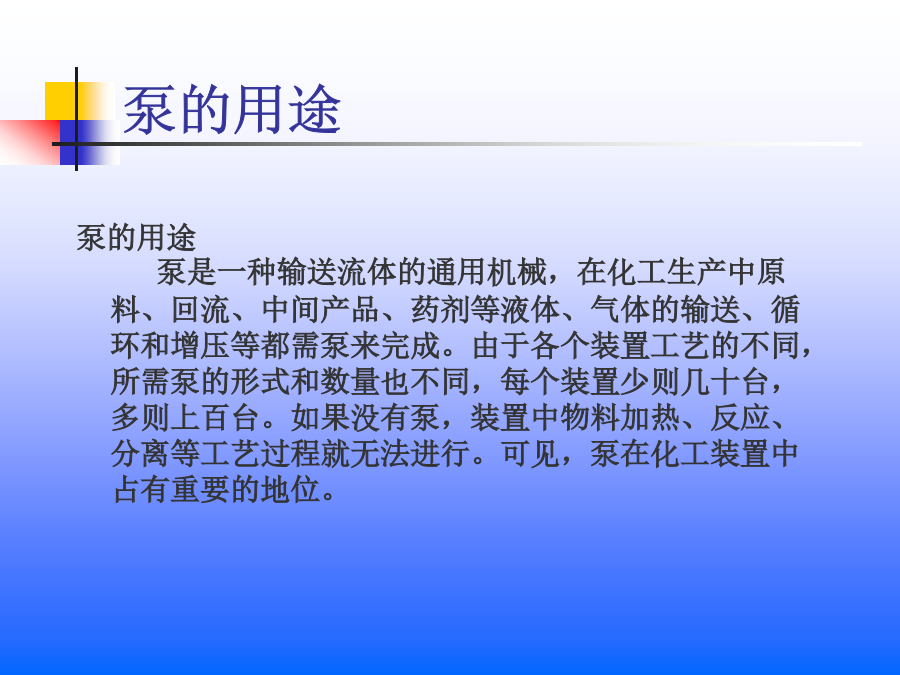

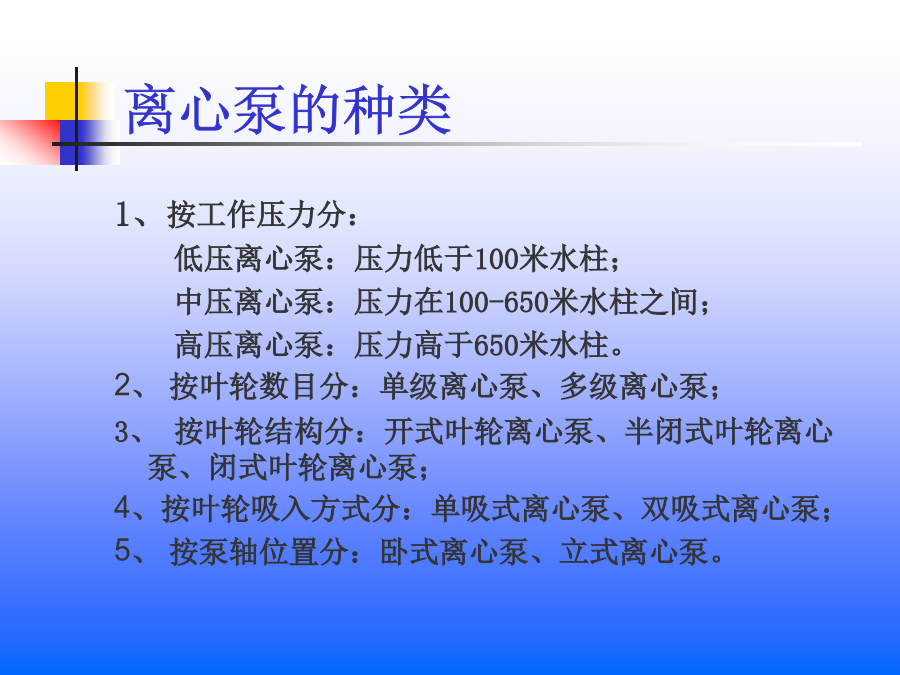

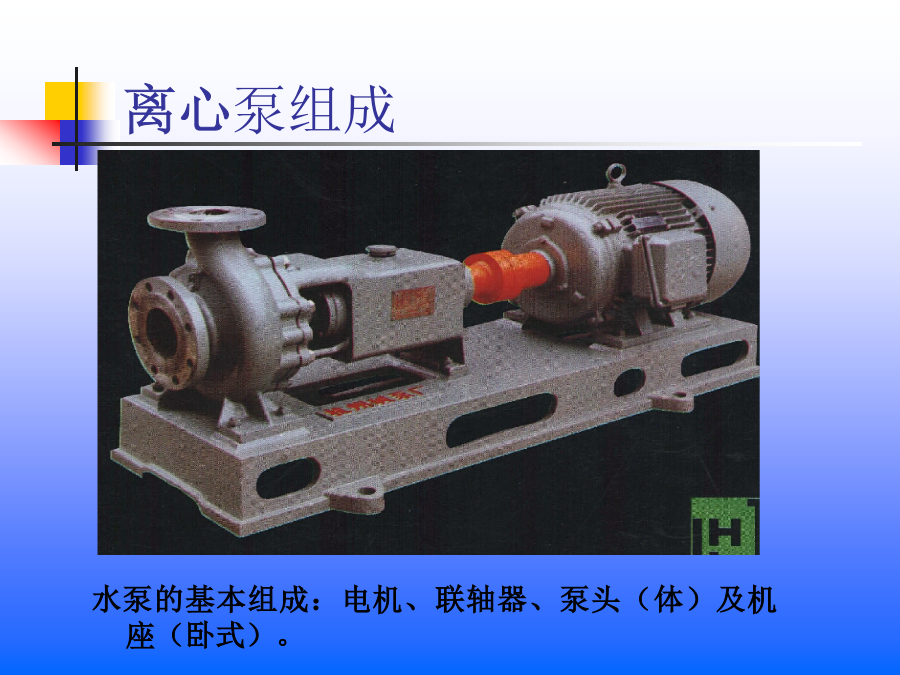

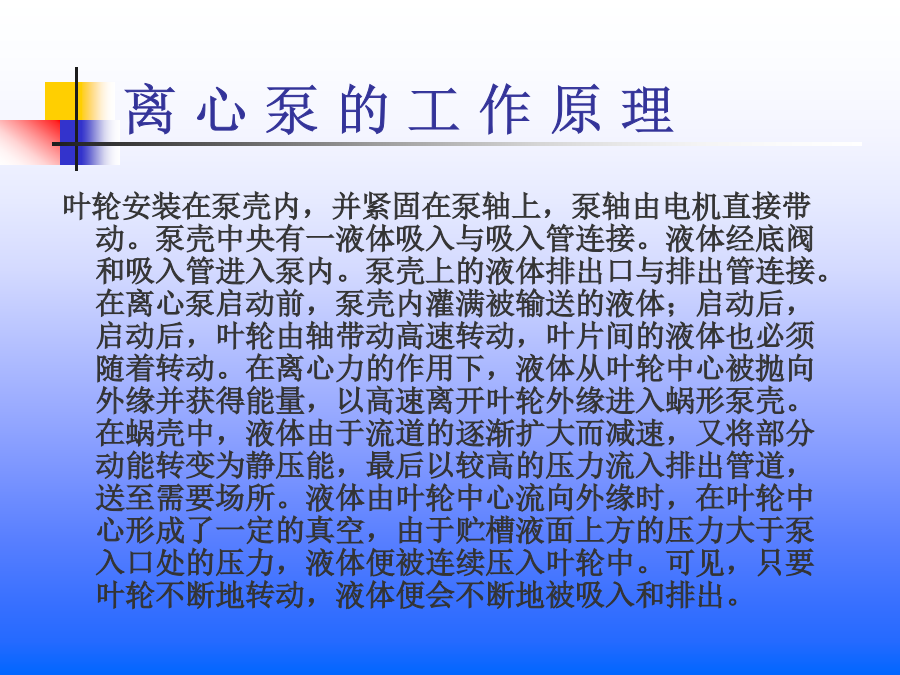

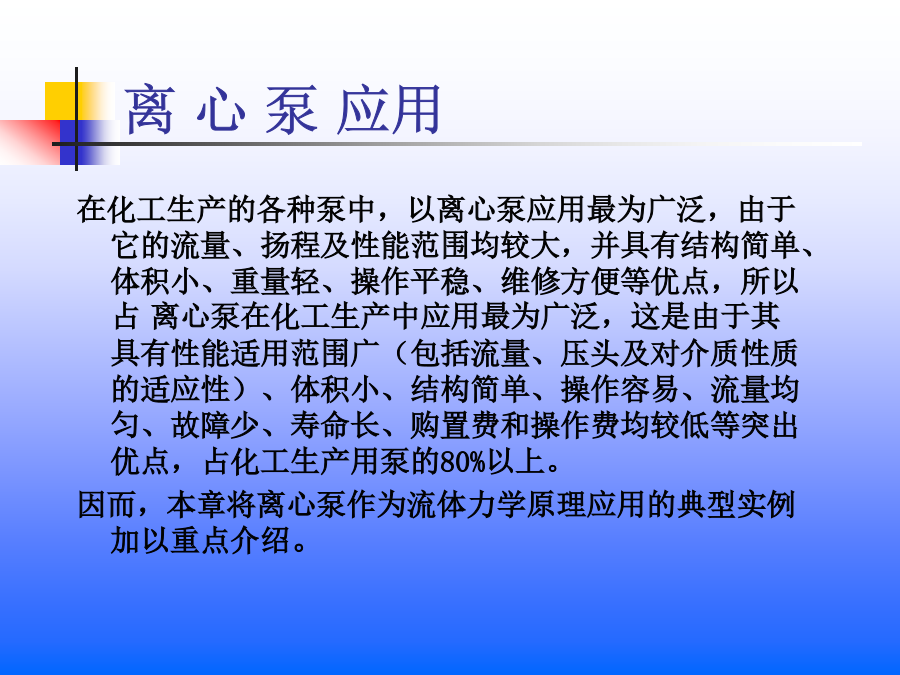

离心泵流体输送机械泵的用途泵的分类离心泵应用离心泵组成离心泵典型结构离心泵的工作原理离心泵的工作原理离心泵的种类离心泵的主要部件:叶轮单吸、双吸式叶轮比较平衡孔：泵壳导轮泵轴轴封装置S型单级双吸水平中开式离心泵结构各种结构形式泵比较ANS型卧式单级悬臂泵ENK型卧式单级悬臂泵EAP型卧式单级悬臂式离心泵XL型卧式单级悬臂式离心泵ETD型卧式单级双吸两端支承泵EDS型是卧式单级双吸两端支承泵ETD型卧式双壳体多级离心泵DCS型卧式双壳体多级离心泵EGS-W1型卧式高速泵EGSL型型立式高速泵EGSL型立式高

2024-09-04

16

10.5MB

离心泵教材资料学习教案.pptx

会计学泵一、泵的分类及用途/根据液流流动方向不同，叶片泵分为离心泵、轴流泵和混流泵三种。§二、离心泵的典型结构与工作原理主要部件及作用（2）按级数分类/（3）按泵体形式(xíngshì)分类（4）其他结构形式/2、离心泵的工作原理及基本方程式中为泵出口处单位重量液体的能量,为泵进口处单位重量液体的能量.E为单位能量液体的总机械能，它由压力能、动能(dòngnéng)和位能三部分组成。（3）

2024-09-05

6

4MB
