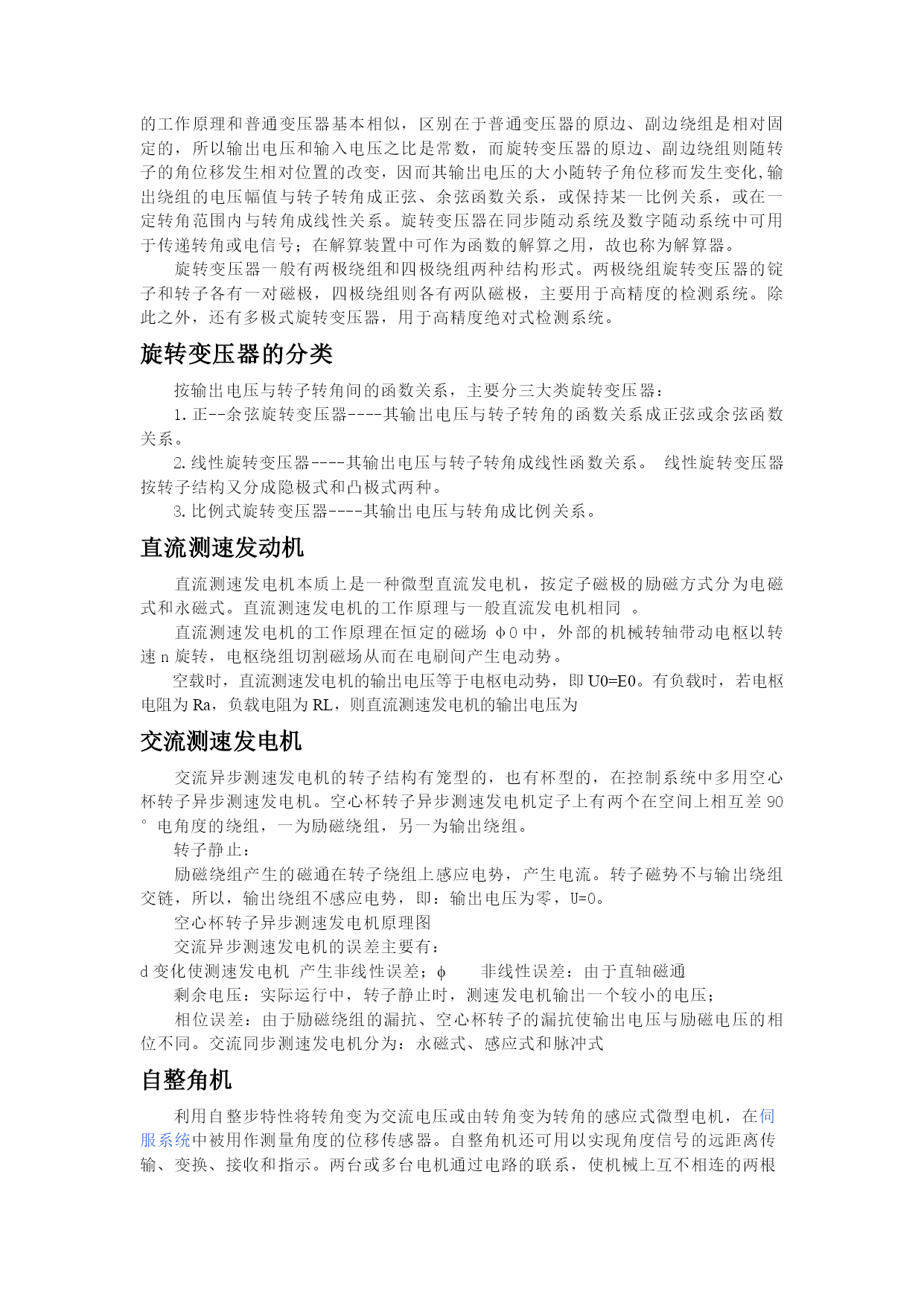

控制电机论文一．控制电机的原理伺服电动机用作自动控制装置中执行元件的微特电机。又称执行电动机。其功能是将电信号转换成转轴的角位移或角速度。伺服：一词源于希腊语“奴隶”的意思。人们想把“伺服机构”当个得心应手的驯服工具，服从控制信号的要求而动作。在讯号来到之前，转子静止不动；讯号来到之后，转子立即转动；当讯号消失，转子能即时自行停转。由于它的“伺服”性能，因此而得名。伺服电动机分类伺服电动机分交、直流两类。交流伺服电动机的工作原理与交流感应电动机相同。在定子上有两个相空间位移90°电角度的励磁绕组Wf和控制绕组WcoWf接一恒定交流电压，利用施加到Wc上的交流电压或相位的变化，达到控制电动机运行的目的。交流伺服电动机具有运行稳定、可控性好、响应快速、灵敏度高以及机械特性和调节特性的非线性度指标严格（要求分别小于10％～15％和小于15％～25％）等特点。直流伺服电动机的工作原理与一般直流电动机相同。电动机转速n为n＝E／K1j＝（Ua－IaRa）／K1j式中E为电枢反电动势；K为常数；j为每极磁通；Ua，Ia为电枢电压和电枢电流；Ra为电枢电阻。改变Ua或改变φ，均可控制直流伺服电动机的转速，但一般采用控制电枢电压的方法。在永磁式直流伺服电动机中，励磁绕组被永久磁铁所取代，磁通φ恒定。直流伺服电动机具有良好的线性调节特性及快速的时间响应。脉冲变压器所谓脉冲变压器是一种宽频变压器。对通信用的变压器而言，非线性畸变是一个极重要的指标，因此要求变压器工作在磁心的起始导磁率处，以至即使象输入变压器那样功率非常小的变压器，外形也不得不取得相当大。除了要考虑变压器的频率特性，怎样减少损耗也是一个很关心的问题。与此相反，对脉冲变压器而言，因为主要考虑波形传送问题。即使同样是宽频带变压器，但只要波形能满足设计要求，磁心也可以工作在非线性区域。因此，其外形可做得比通信用变压器小很多。还有，除通过大功率脉冲外，变压器的传输损耗一般还不大。因此，所取磁心的尺寸大小取决于脉冲通过时磁通量是否饱和，或者取决于铁耗引起的温升是否超过允许值。今日脉冲变压器的最新分析方法，是将脉冲变压器按分布参数方式来处理，被称作传输型脉冲变压器。旋转变压器旋转变压器（resolver）是一种电磁式传感器，又称同步分解器。它是一种测量角度用的小型交流电动机，用来测量旋转物体的转轴角位移和角速度，由锭子和转子组成。其中锭子绕组作为变压器的原边，接受励磁电压，励磁频率通常用400、3000及5000HZ等。转子绕组作为变压器的副边，通过电磁耦合得到感应电压。旋转变压器的工作原理和普通变压器基本相似，区别在于普通变压器的原边、副边绕组是相对固定的，所以输出电压和输入电压之比是常数，而旋转变压器的原边、副边绕组则随转子的角位移发生相对位置的改变，因而其输出电压的大小随转子角位移而发生变化,输出绕组的电压幅值与转子转角成正弦、余弦函数关系，或保持某一比例关系，或在一定转角范围内与转角成线性关系。旋转变压器在同步随动系统及数字随动系统中可用于传递转角或电信号；在解算装置中可作为函数的解算之用，故也称为解算器。旋转变压器一般有两极绕组和四极绕组两种结构形式。两极绕组旋转变压器的锭子和转子各有一对磁极，四极绕组则各有两队磁极，主要用于高精度的检测系统。除此之外，还有多极式旋转变压器，用于高精度绝对式检测系统。旋转变压器的分类按输出电压与转子转角间的函数关系，主要分三大类旋转变压器：1.正--余弦旋转变压器----其输出电压与转子转角的函数关系成正弦或余弦函数关系。2.线性旋转变压器----其输出电压与转子转角成线性函数关系。线性旋转变压器按转子结构又分成隐极式和凸极式两种。3.比例式旋转变压器----其输出电压与转角成比例关系。直流测速发动机直流测速发电机本质上是一种微型直流发电机，按定子磁极的励磁方式分为电磁式和永磁式。直流测速发电机的工作原理与一般直流发电机相同。直流测速发电机的工作原理在恒定的磁场φ0中，外部的机械转轴带动电枢以转速n旋转，电枢绕组切割磁场从而在电刷间产生电动势。空载时，直流测速发电机的输出电压等于电枢电动势，即U0=E0。有负载时，若电枢电阻为Ra，负载电阻为RL，则直流测速发电机的输出电压为交流测速发电机交流异步测速发电机的转子结构有笼型的，也有杯型的，在控制系统中多用空心杯转子异步测速发电机。空心杯转子异步测速发电机定子上有两个在空间上相互差90°电角度的绕组，一为励磁绕组，另一为输出绕组。转子静止：励磁绕组产生的磁通在转子绕组上感应电势，产生电流。转子磁势不与输出绕组交链，所以，输出绕组不感应电势，即：输出电压为零，U=0。空心杯转子异步测速发电机原理图交流异步测速发电机的误差主要有：d变化使测速发电机
