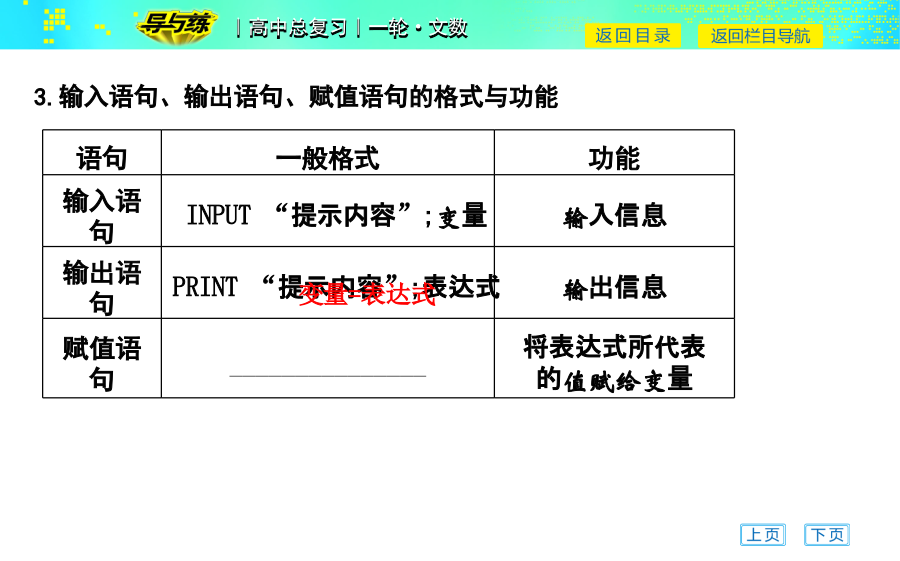

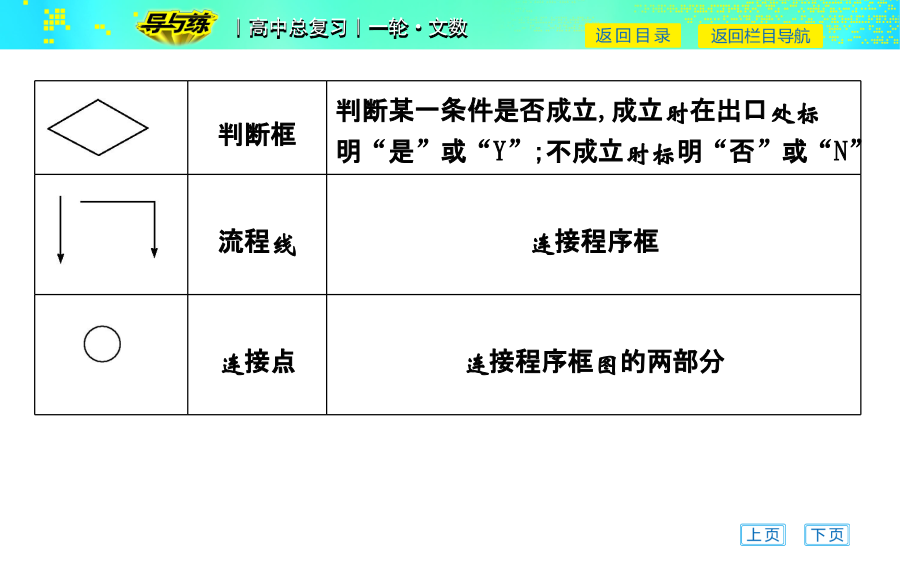

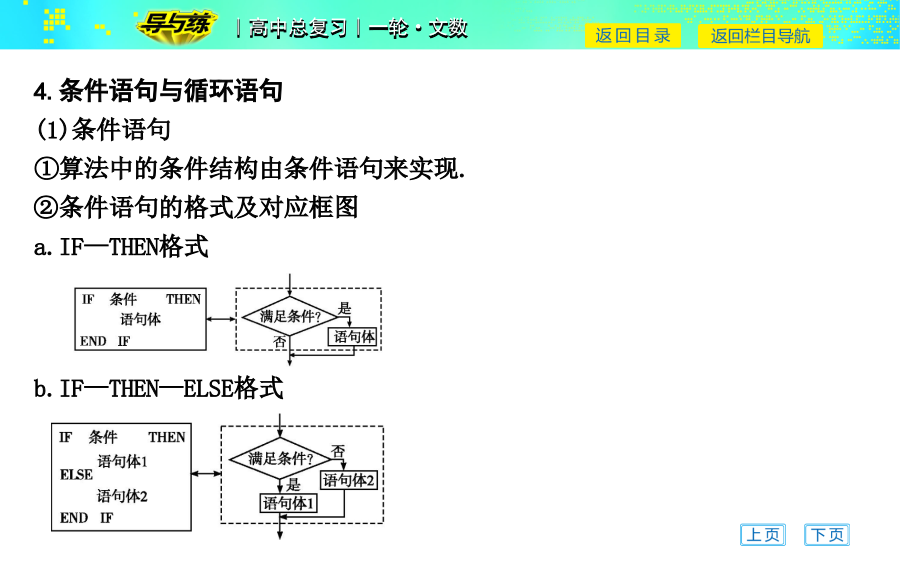

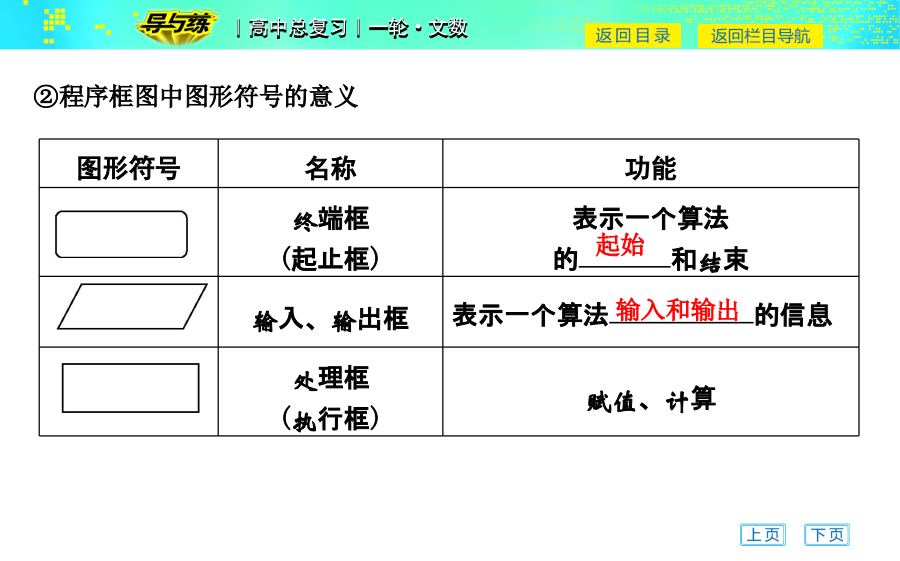

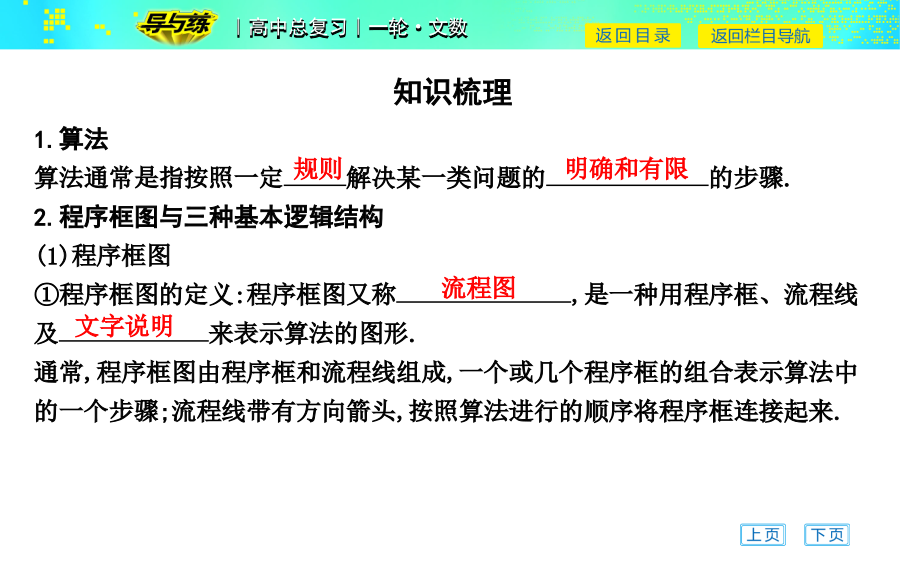

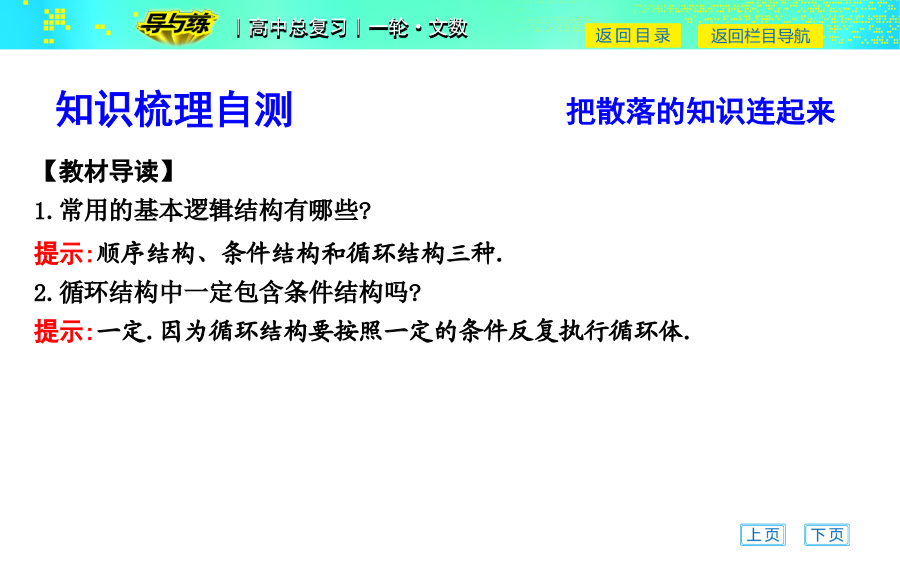

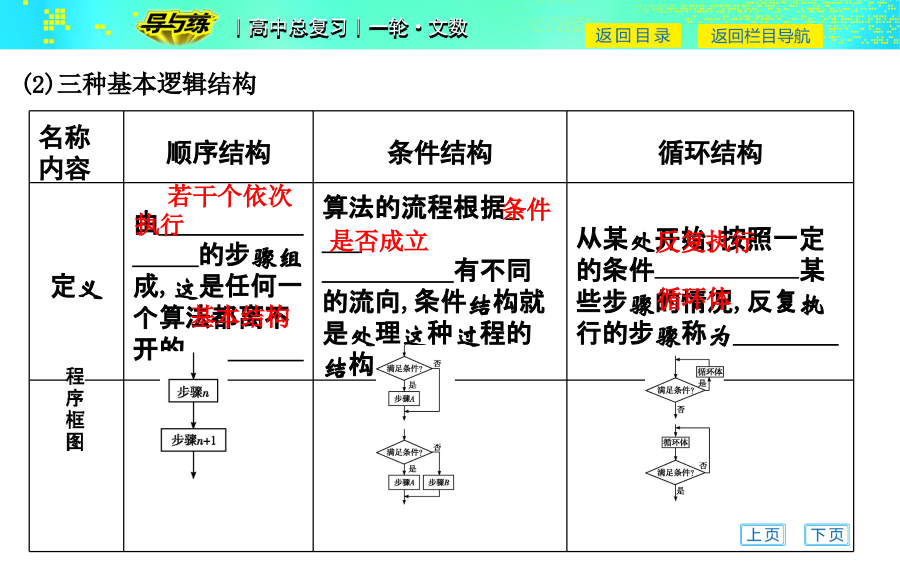

第2节算法初步与框图知识梳理自测知识梳理自测把散落的知识连起来知识梳理②程序框图中图形符号的意义(2)三种基本逻辑结构3.输入语句、输出语句、赋值语句的格式与功能4.条件语句与循环语句(1)条件语句①算法中的条件结构由条件语句来实现.②条件语句的格式及对应框图a.IF—THEN格式(2)循环语句①程序框图中的循环结构与循环语句对应.②循环语句的格式及对应框图a.UNTIL语句5.流程图与结构图(1)流程图①由一些图形符号和文字说明构成的图示称为.②流程图常常用来表示一些动态过程,通常会有一个“起点”,一个或多个“终点”.③程序框图是的一种.④流程图可以直观、明确地表示动态过程从开始到结束的全部步骤.⑤流程图一般要按照的顺序来画.⑥流程图还可以用于描述工业生产的流程,这样的流程图通常称为_______________.在工序流程图内,每一个基本单元代表一道工序,流程线则表示两相邻工序之间的衔接关系.(2)结构图结构图是用来描述的图示,结构图更多地表现为树形结构.常见的结构图有知识结构图和组织结构图.3.(2019·广州调研)下列赋值能使y的值为4的是()(A)y-2=6(B)2*3-2=y(C)4=y(D)y=2*3-24.某同学参加某年高考数学考试,有如下几个步骤:(1)进入考场;(2)领取试卷;(3)审题;(4)作答;(5)听监场老师宣读考生守则;(6)查看试卷,写好姓名及准考证号;(7)检查试卷;(8)交卷;(9)出考场.则该同学参加考试的流程为.(用序号表示)5.(2019·山东卷)执行如图所示的程序框图,若输入n的值为3,则输出的S的值为.考点专项突破在讲练中理解知识(2)执行如图所示的程序框图,如果输入的x,y∈R,那么输出的S的最大值为()(A)0(B)1(C)2(D)3反思归纳应用顺序结构和条件结构的注意点(1)顺序结构顺序结构是最简单的算法结构,语句与语句之间、框与框之间是按从上到下的顺序进行的.(2)条件结构利用条件结构解决算法问题时,重点是判断框,判断框内的条件不同,对应的下一图框中的内容和操作要相应地进行变化,故要重点分析判断框内的条件是否满足.考点二(2)(2019·全国Ⅱ卷)中国古代有计算多项式值的秦九韶算法,如图是实现该算法的程序框图.执行该程序框图,若输入的x=2,n=2,依次输入的a为2,2,5,则输出的s等于()(A)7(B)12(C)17(D)34跟踪训练2:阅读如图程序框图,运行相应的程序,则程序运行后输出的结果为()(A)7(B)9(C)10(D)11考点三(2)根据下面的伪代码,可知输出的结果S为.反思归纳使用算法语句的注意点(1)输入、输出语句在输入、输出语句中加提示信息时,要加引号,变量之间用逗号隔开.(2)赋值语句左、右两边不能对换,赋值号左边只能是变量.(3)条件语句条件语句中包含条件语句时,要分清内外条件结构,保证结构完整性.跟踪训练3:(1)(2019·南京模拟)执行下边的程序,输出的结果是;(2)阅读下面两个算法语句:执行图1中语句的结果是输出;执行图2中语句的结果是输出.考点四(2)某工程的工序流程图如图所示,则该工程的总工时为天.反思归纳(1)结构图体现了各基本要素之间的从属关系或逻辑的先后关系,能更加直观、明确地反映主体要素之间的关系和系统的整体特点.(2)工序流程图体现了各基本单元之间的相互衔接关系,可以通过图上标出的所需工时进行统筹安排,以提高工效.跟踪训练4:如图是一商场某一时间制订销售计划时的局部结构图,则“计划”受影响的主要因素有个.易混易错辨析用心练就一双慧眼点击进入应用能力提升
