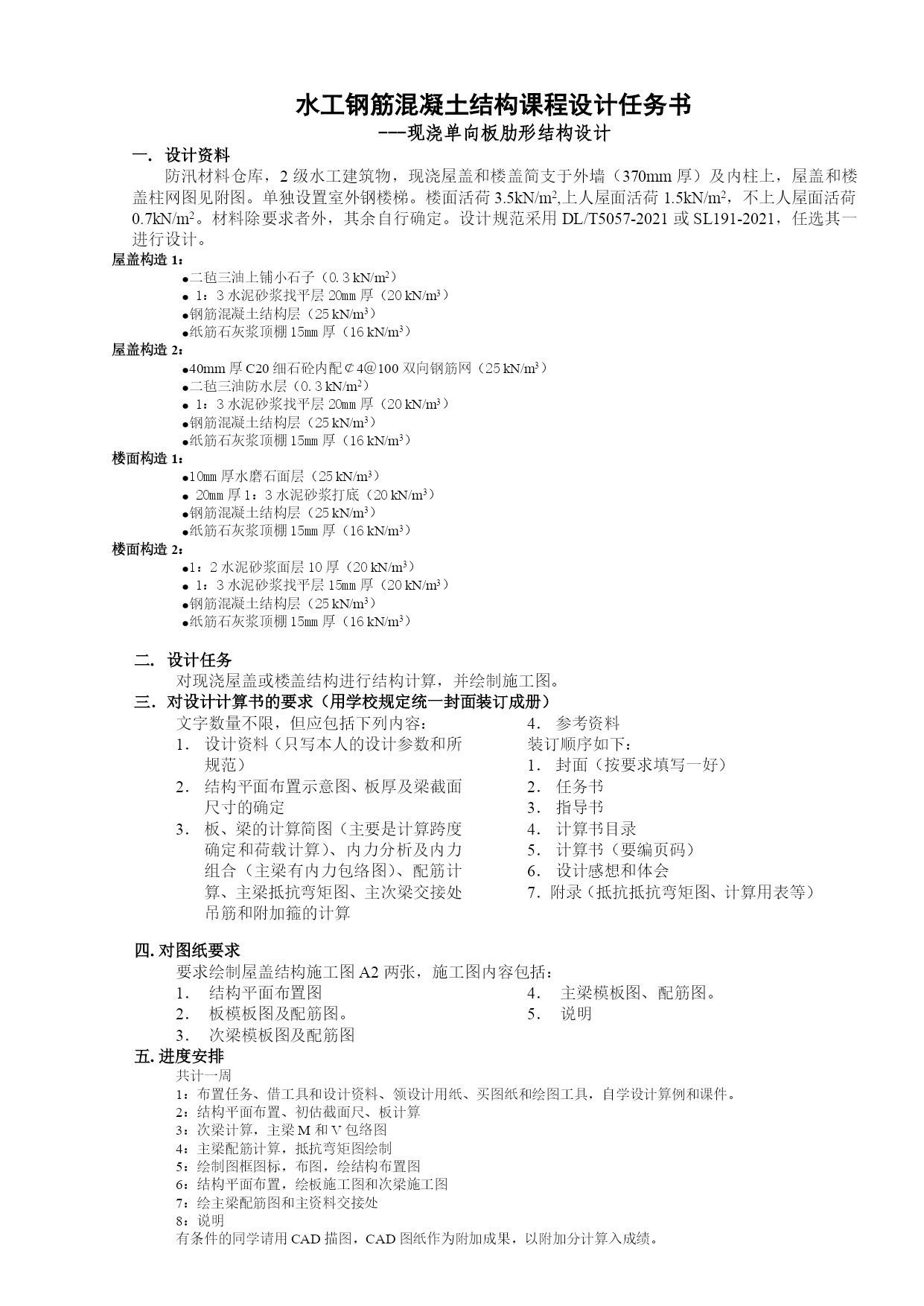

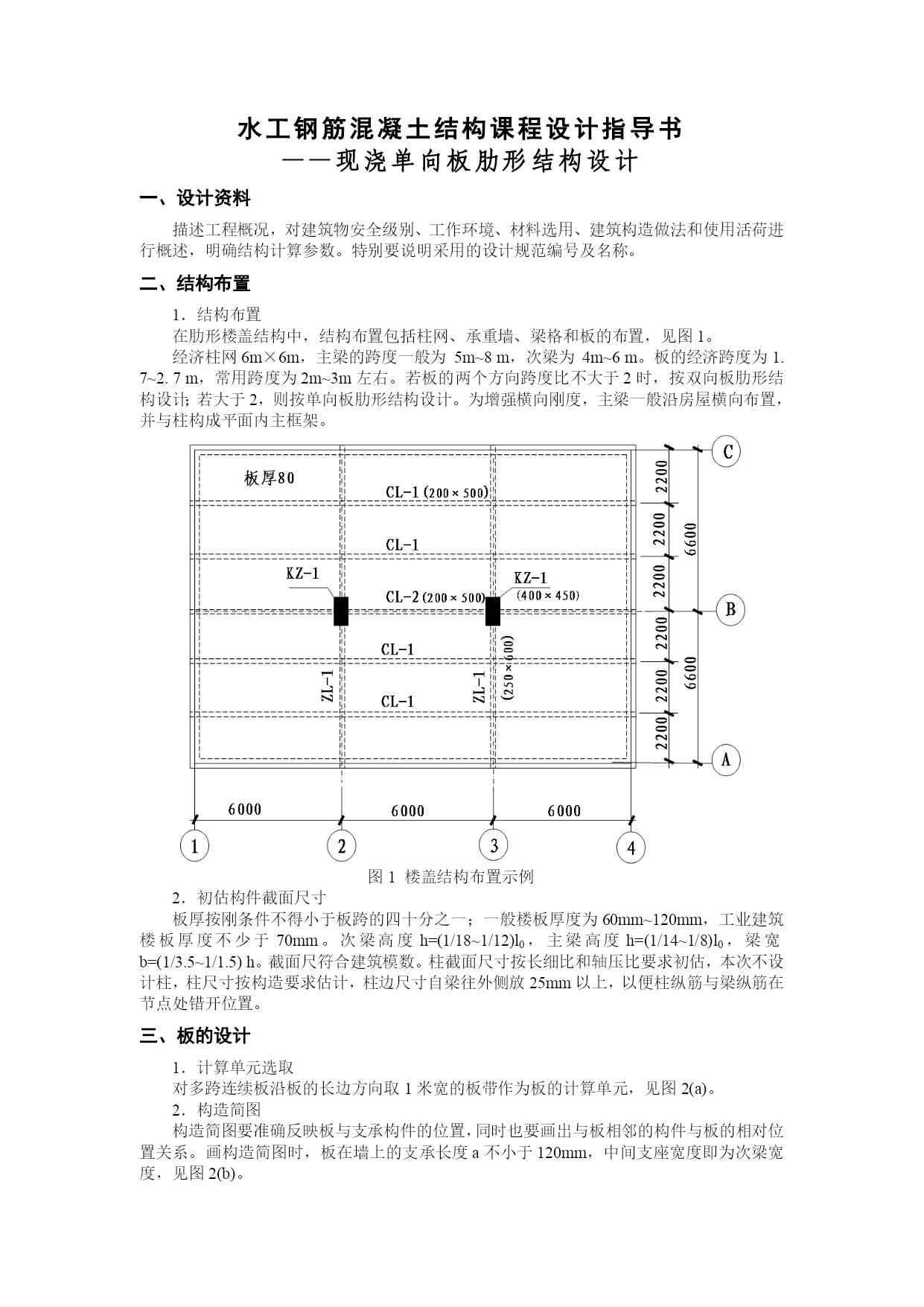

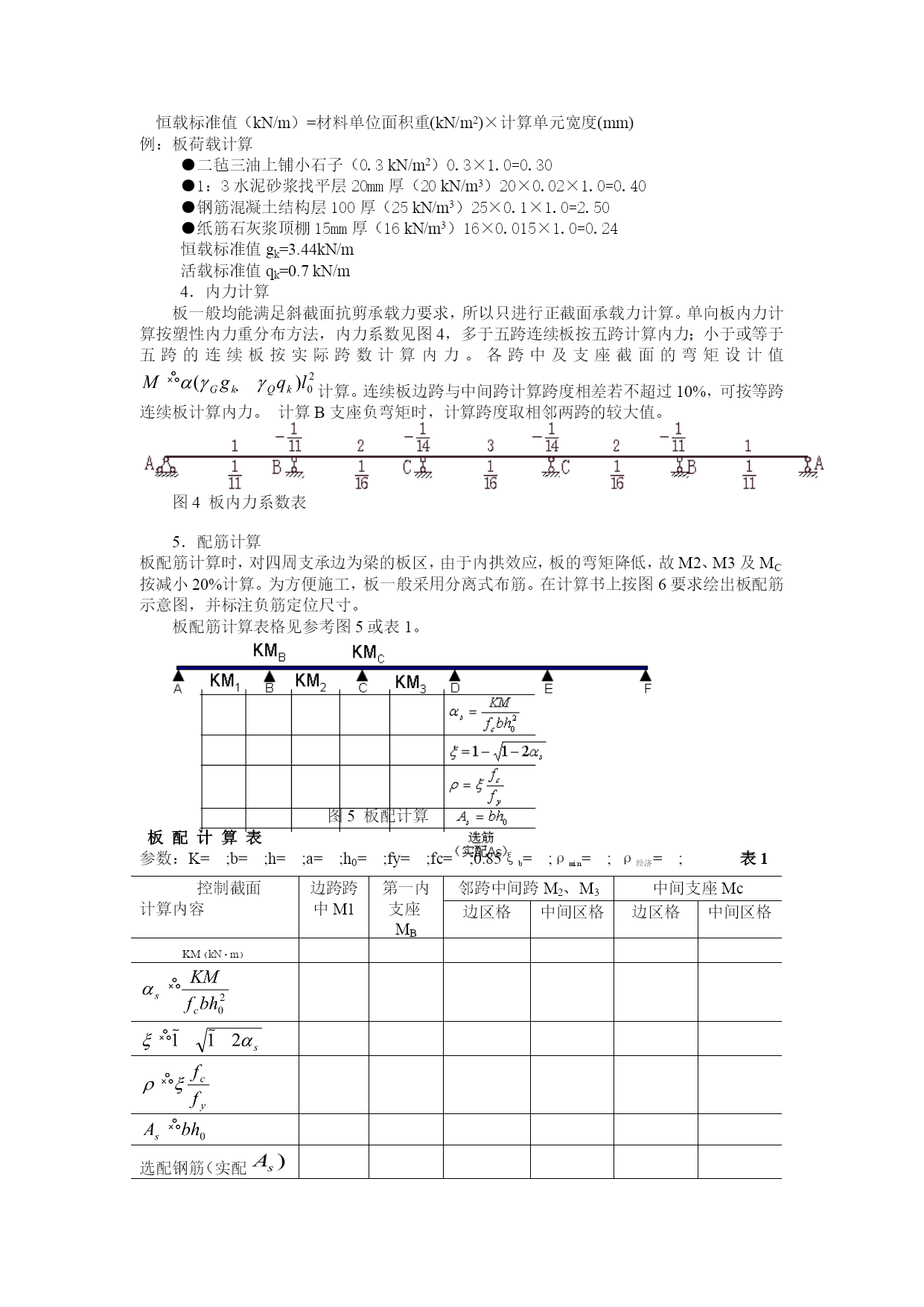

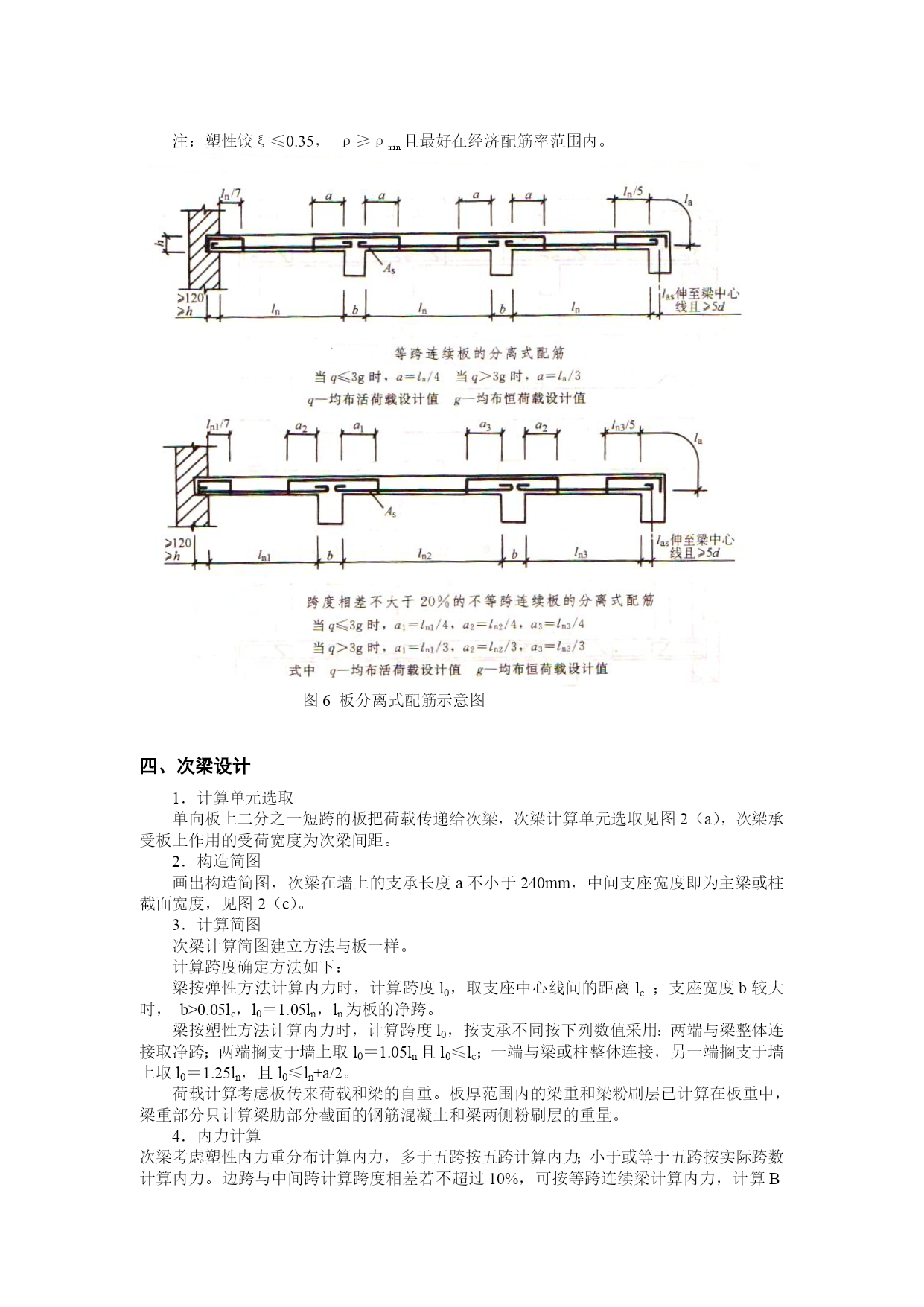

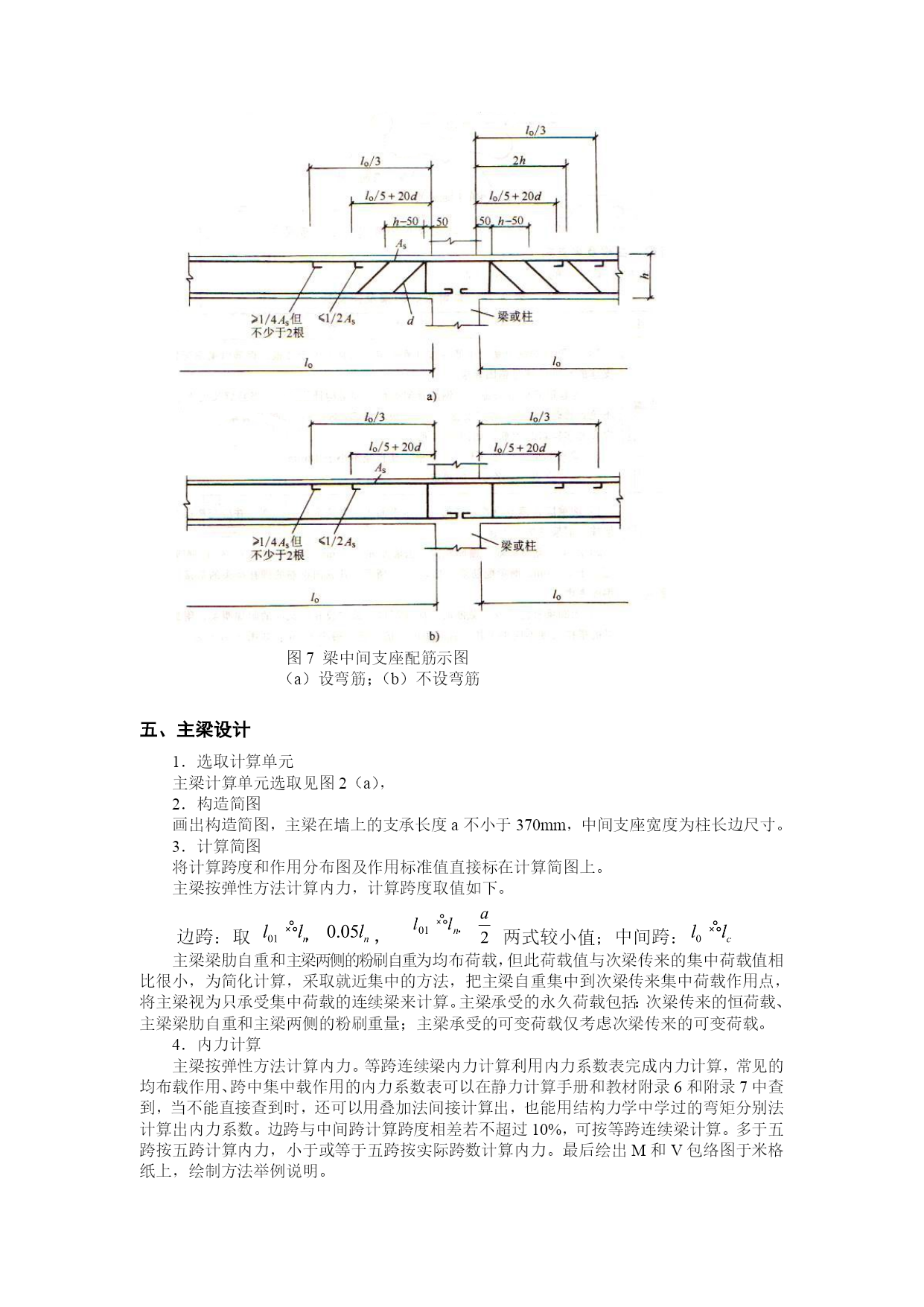

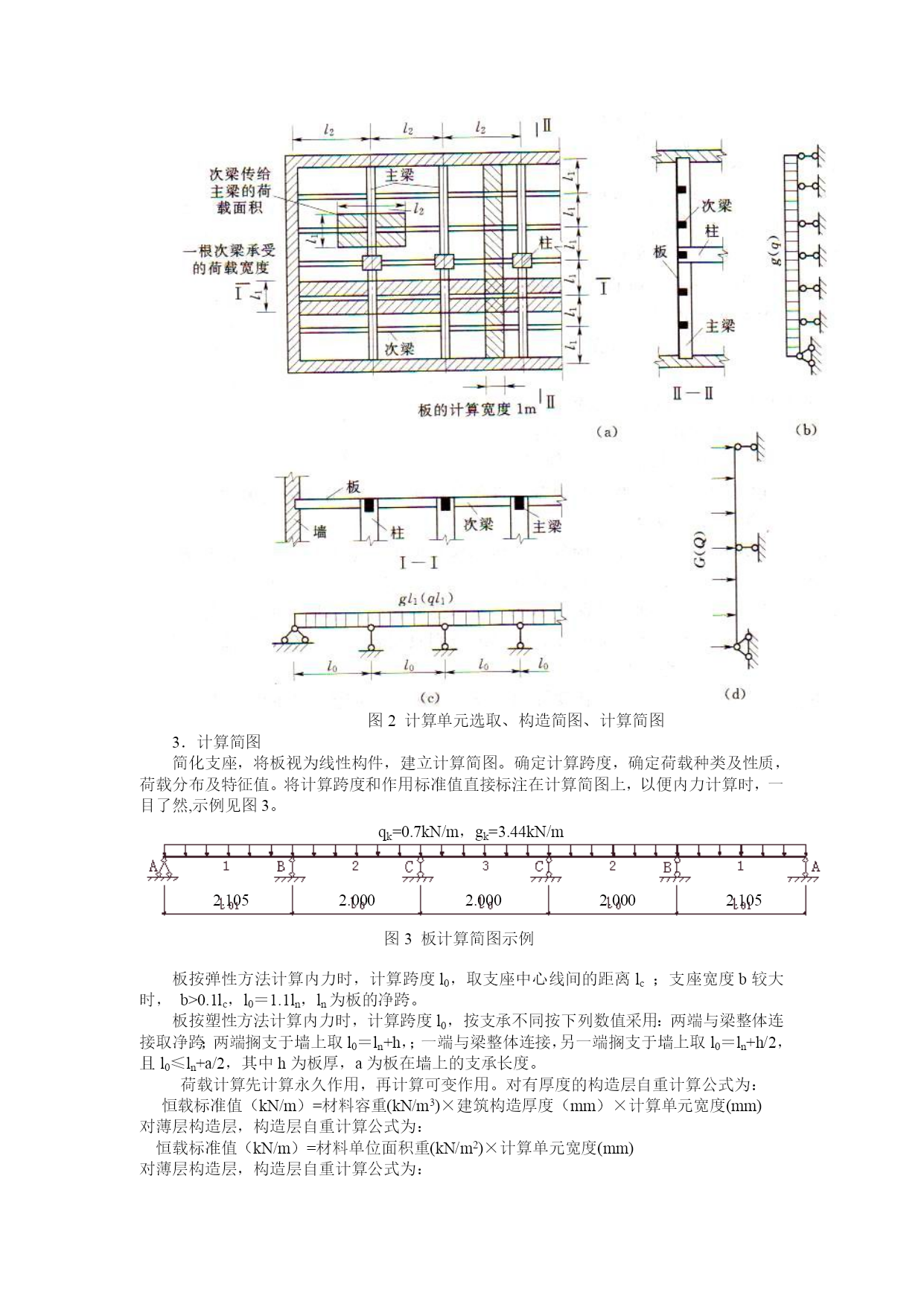

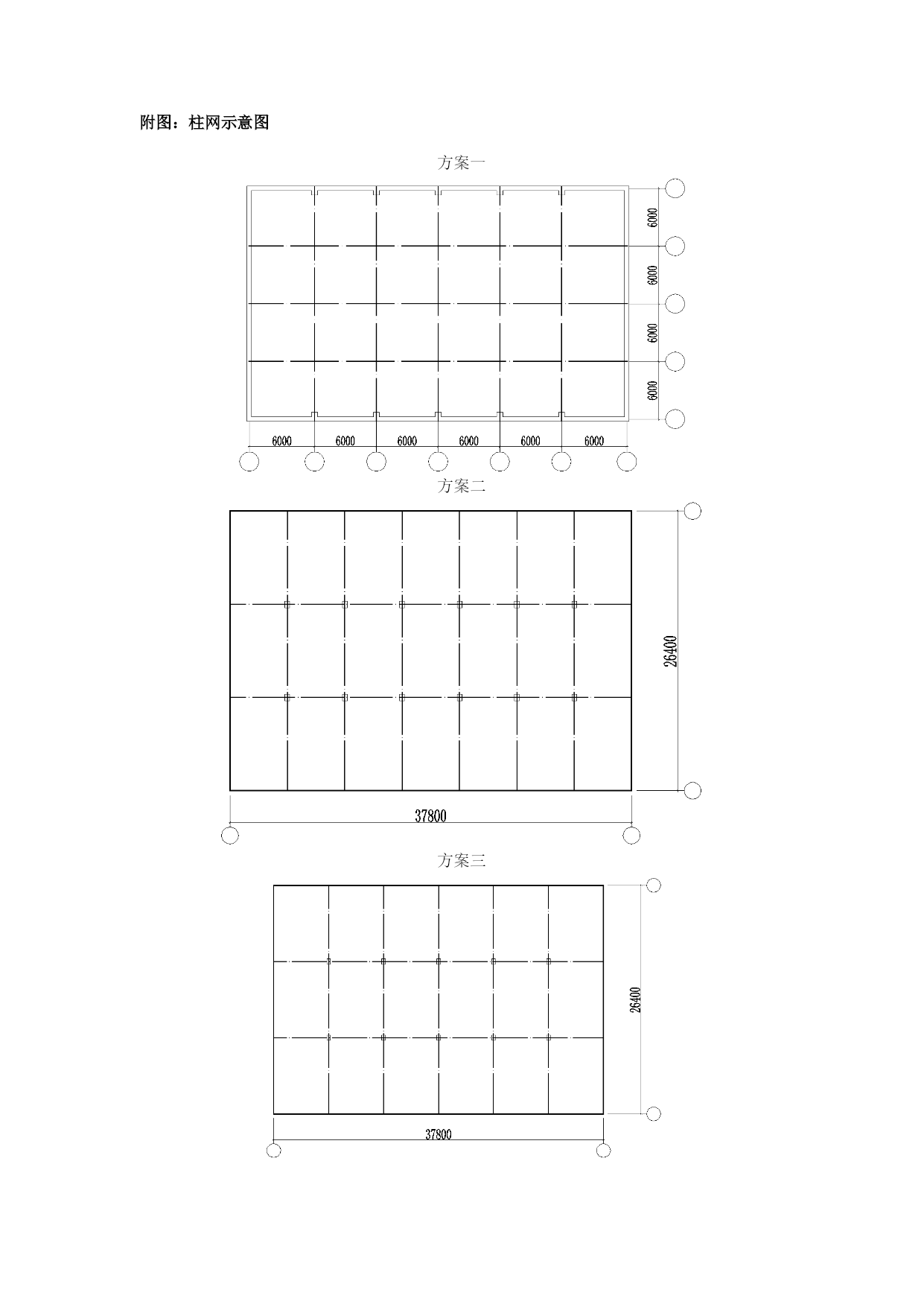

水工钢筋混凝土结构课程设计任务书（常用版）(可以直接使用，可编辑完整版资料，欢迎下载）水工钢筋混凝土结构课程设计任务书---现浇单向板肋形结构设计一.设计资料防汛材料仓库，2级水工建筑物，现浇屋盖和楼盖简支于外墙（370mm厚）及内柱上，屋盖和楼盖柱网图见附图。单独设置室外钢楼梯。楼面活荷3.5kN/m2,上人屋面活荷1.5kN/m2，不上人屋面活荷0.7kN/m2。材料除要求者外，其余自行确定。设计规范采用DL/T5057-2021或SL191-2021，任选其一进行设计。屋盖构造1：●二毡三油上铺小石子（0.3kN/m2）1：3水泥砂浆找平层20mm厚（20kN/m3）●钢筋混凝土结构层（25kN/m3）●纸筋石灰浆顶棚15mm厚（16kN/m3）屋盖构造2：●40mm厚C20细石砼内配￠4＠100双向钢筋网（25kN/m3）●二毡三油防水层（0.3kN/m2）1：3水泥砂浆找平层20mm厚（20kN/m3）●钢筋混凝土结构层（25kN/m3）●纸筋石灰浆顶棚15mm厚（16kN/m3）楼面构造1：●10mm厚水磨石面层（25kN/m3）20mm厚1：3水泥砂浆打底（20kN/m3）●钢筋混凝土结构层（25kN/m3）●纸筋石灰浆顶棚15mm厚（16kN/m3）楼面构造2：●1：2水泥砂浆面层10厚（20kN/m3）1：3水泥砂浆找平层15mm厚（20kN/m3）●钢筋混凝土结构层（25kN/m3）●纸筋石灰浆顶棚15mm厚（16kN/m3）二.设计任务对现浇屋盖或楼盖结构进行结构计算，并绘制施工图。三．对设计计算书的要求（用学校规定统一封面装订成册）文字数量不限，但应包括下列内容：设计资料（只写本人的设计参数和所规范）结构平面布置示意图、板厚及梁截面尺寸的确定板、梁的计算简图（主要是计算跨度确定和荷载计算）、内力分析及内力组合（主梁有内力包络图）、配筋计算、主梁抵抗弯矩图、主次梁交接处吊筋和附加箍的计算参考资料装订顺序如下：封面（按要求填写一好）任务书指导书计算书目录计算书（要编页码）设计感想和体会7．附录（抵抗抵抗弯矩图、计算用表等）四.对图纸要求要求绘制屋盖结构施工图A2两张，施工图内容包括：结构平面布置图板模板图及配筋图。次梁模板图及配筋图主梁模板图、配筋图。说明五.进度安排共计一周1：布置任务、借工具和设计资料、领设计用纸、买图纸和绘图工具，自学设计算例和课件。2：结构平面布置、初估截面尺、板计算3：次梁计算，主梁M和V包络图4：主梁配筋计算，抵抗弯矩图绘制5：绘制图框图标，布图，绘结构布置图6：结构平面布置，绘板施工图和次梁施工图7：绘主梁配筋图和主资料交接处8：说明有条件的同学请用CAD描图，CAD图纸作为附加成果，以附加分计算入成绩。六.参考资料(1)《建筑结构静力计算手册》编写组．建筑结构静力计算手册［M］．北京：建筑工业出版社，2005.(2)河海大学等四校编．水工钢筋混凝土结构学（第四版）［M］．北京：中国水利水电出版社，2021．(3)SL73.1~6水利水电工程制图标准[S]．北京：中国水利水电出版社出版，2001．(4)水工混凝土结构设计规范SL191-2021,中国电力出版社,2021.(5)水工混凝土结构设计规范DL/T5057-2021,中国电力出版社,2021.(6)东南大学、天津大学、同济大学.混凝土结构.中国建筑工业出版社,2005.七.成绩评定按设计成果（包括设计计算书和设计图纸）占70％、设计过程（包括设计态度和创新精神）占10％、设计答辩（回答问题情况）占20％的比例以“优秀、良好、中等、及格和不及格”五个等级评定课程设计成绩。附图：柱网示意图方案一方案二方案三水工钢筋混凝土结构课程设计指导书——现浇单向板肋形结构设计一、设计资料描述工程概况，对建筑物安全级别、工作环境、材料选用、建筑构造做法和使用活荷进行概述，明确结构计算参数。特别要说明采用的设计规范编号及名称。二、结构布置1．结构布置在肋形楼盖结构中，结构布置包括柱网、承重墙、梁格和板的布置，见图1。经济柱网6m×6m，主梁的跨度一般为5m~8m，次梁为4m~6m。板的经济跨度为1.7~2.7m，常用跨度为2m~3m左右。若板的两个方向跨度比不大于2时，按双向板肋形结构设计；若大于2，则按单向板肋形结构设计。为增强横向刚度，主梁一般沿房屋横向布置，并与柱构成平面内主框架。图1楼盖结构布置示例2．初估构件截面尺寸板厚按刚条件不得小于板跨的四十分之一；一般楼板厚度为60mm~120mm，工业建筑楼板厚度不少于70mm。次梁高度h=(1/18
