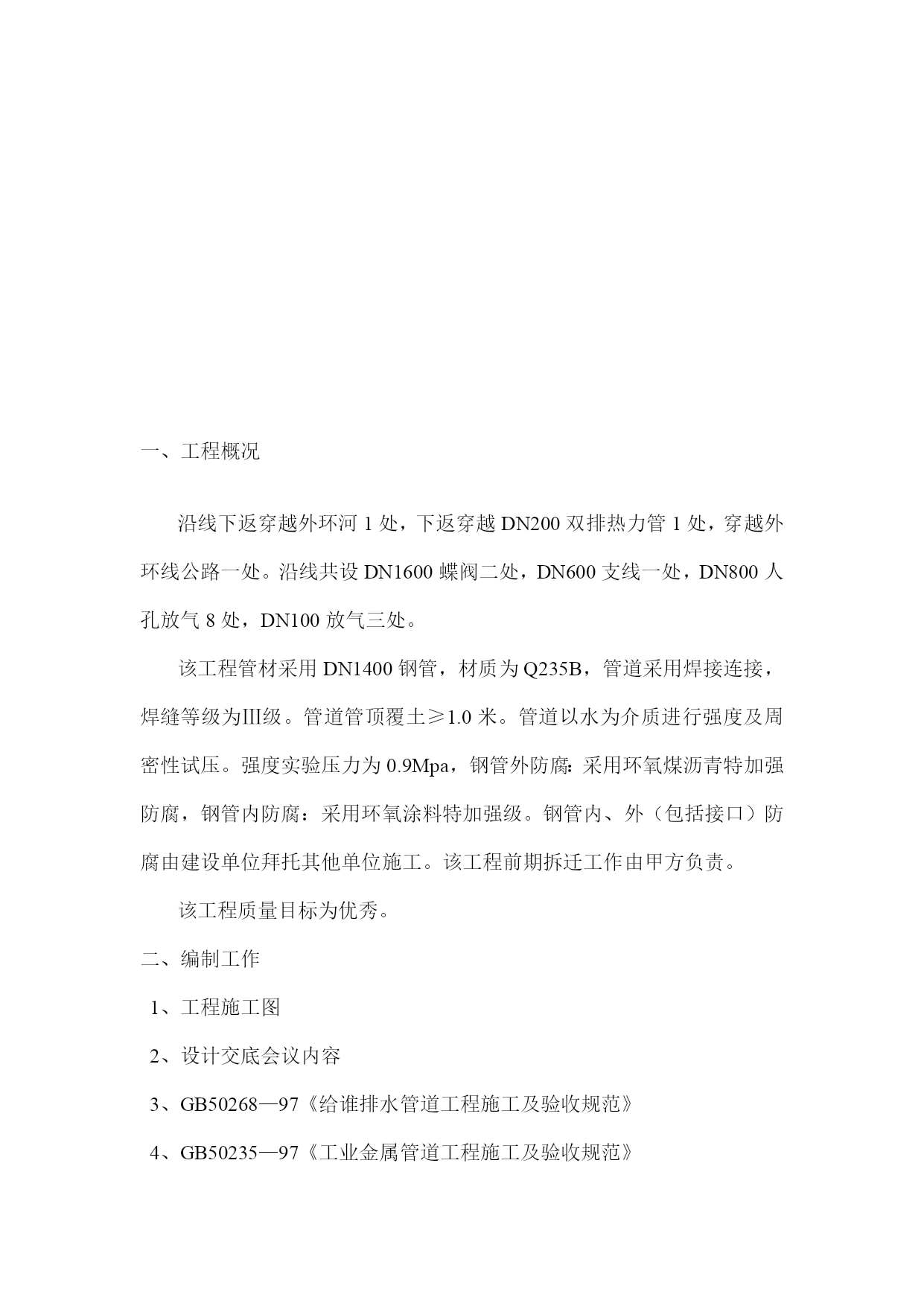

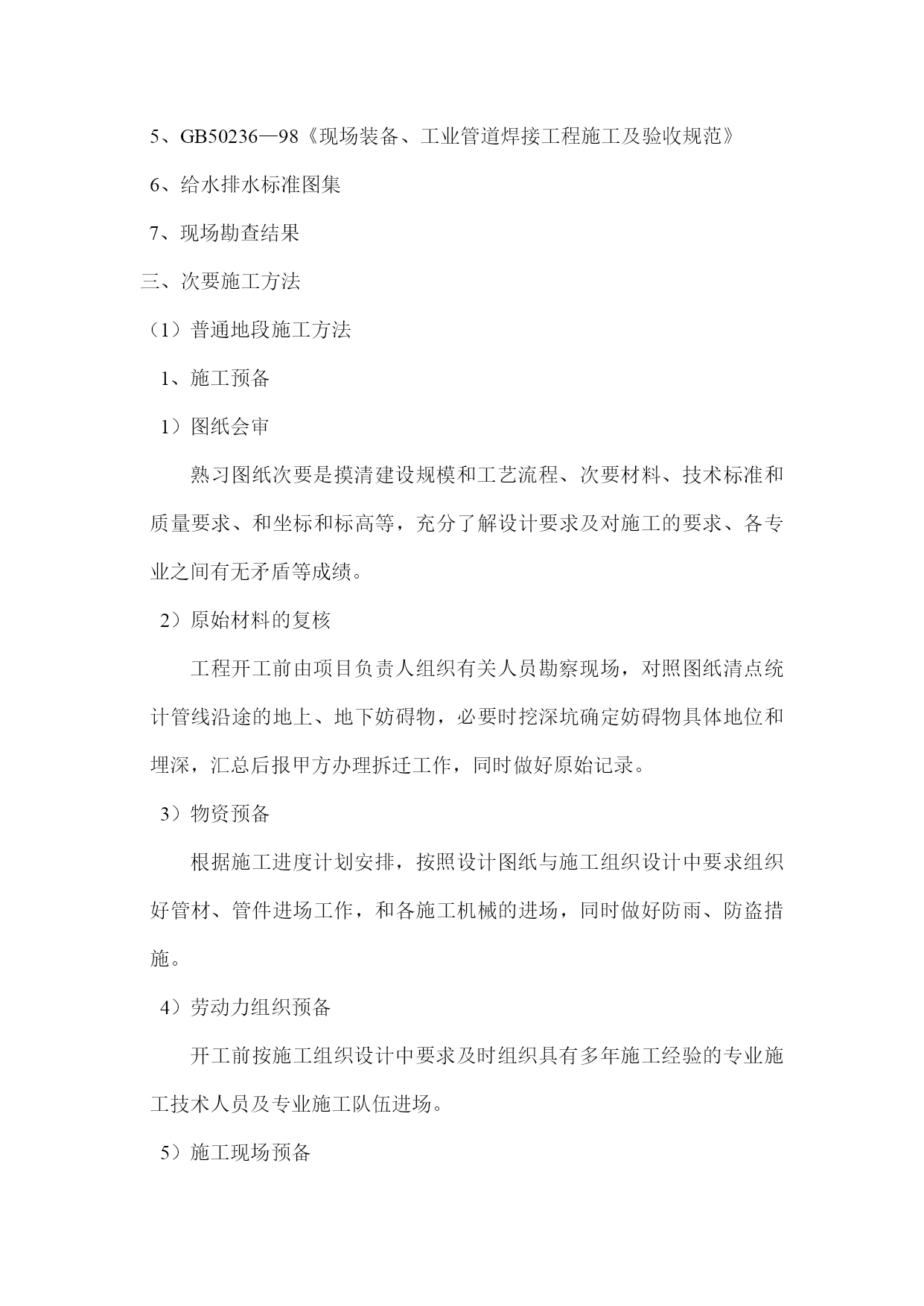

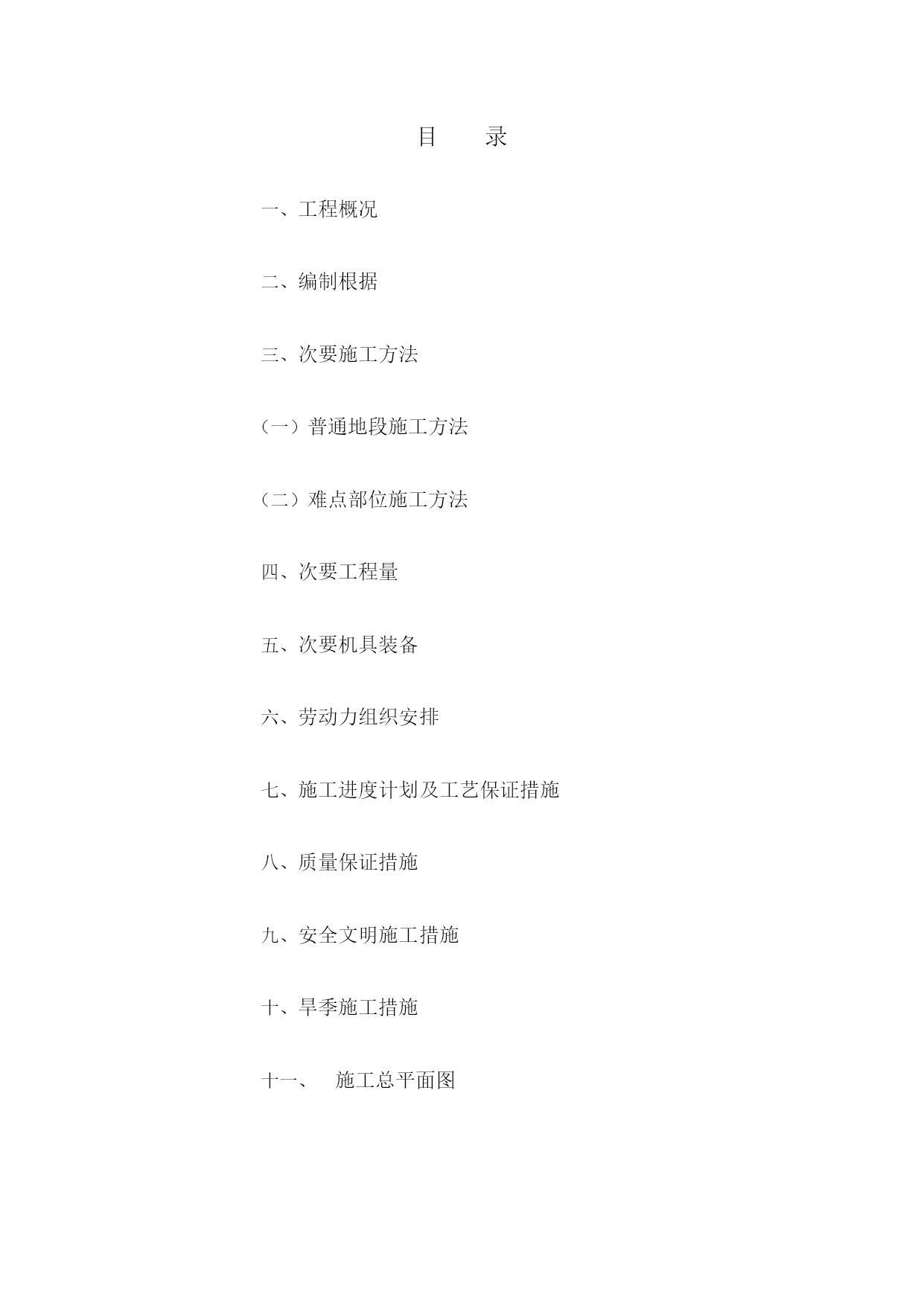

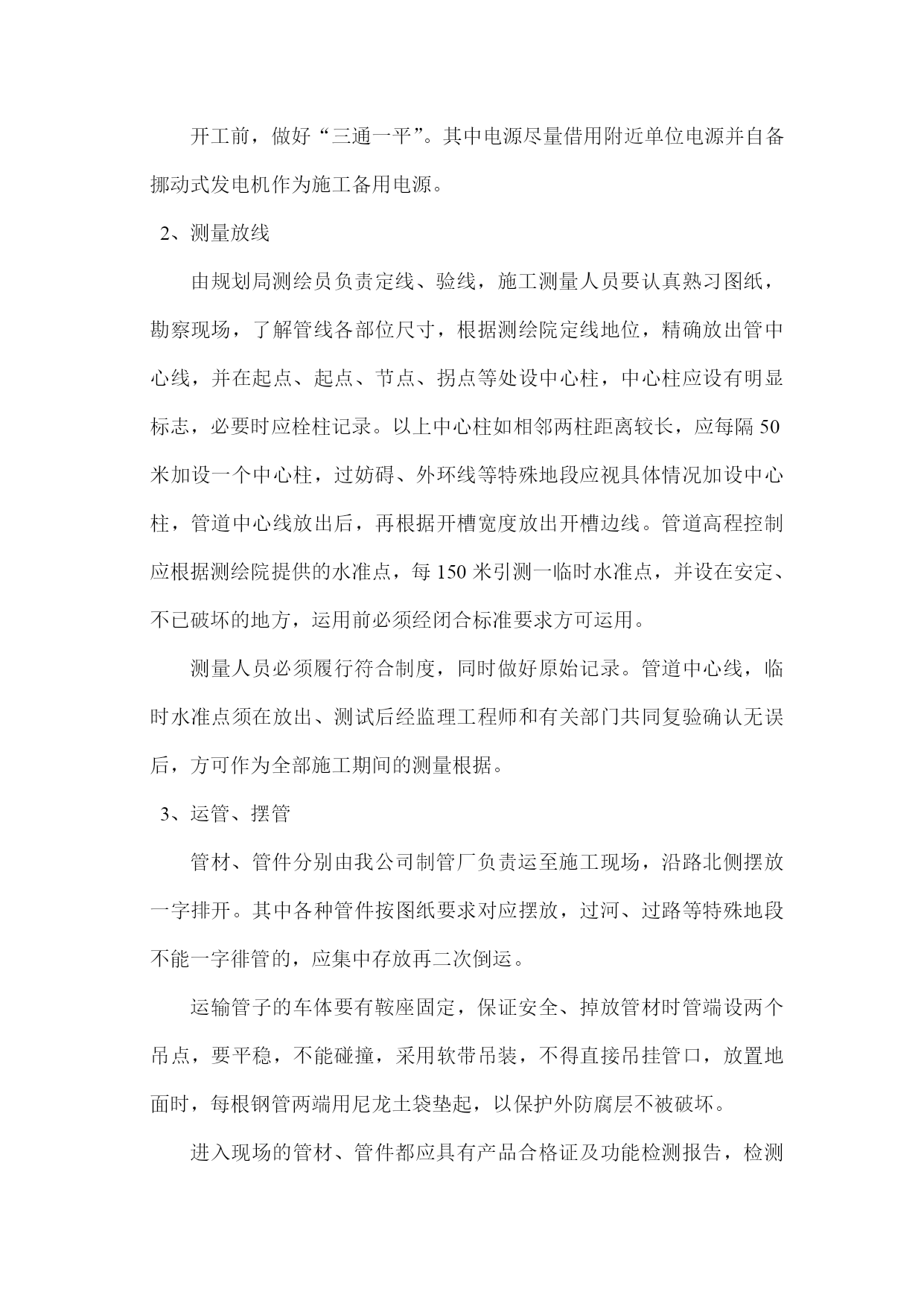

目录工程概况编制根据次要施工方法普通地段施工方法难点部位施工方法次要工程量次要机具装备劳动力组织安排施工进度计划及工艺保证措施质量保证措施安全文明施工措施旱季施工措施施工总平面图一、工程概况沿线下返穿越外环河1处，下返穿越DN200双排热力管1处，穿越外环线公路一处。沿线共设DN1600蝶阀二处，DN600支线一处，DN800人孔放气8处，DN100放气三处。该工程管材采用DN1400钢管，材质为Q235B，管道采用焊接连接，焊缝等级为Ⅲ级。管道管顶覆土≥1.0米。管道以水为介质进行强度及周密性试压。强度实验压力为0.9Mpa，钢管外防腐：采用环氧煤沥青特加强防腐，钢管内防腐：采用环氧涂料特加强级。钢管内、外（包括接口）防腐由建设单位拜托其他单位施工。该工程前期拆迁工作由甲方负责。该工程质量目标为优秀。二、编制工作1、工程施工图2、设计交底会议内容3、GB50268—97《给谁排水管道工程施工及验收规范》4、GB50235—97《工业金属管道工程施工及验收规范》5、GB50236—98《现场装备、工业管道焊接工程施工及验收规范》6、给水排水标准图集7、现场勘查结果三、次要施工方法（1）普通地段施工方法1、施工预备1）图纸会审熟习图纸次要是摸清建设规模和工艺流程、次要材料、技术标准和质量要求、和坐标和标高等，充分了解设计要求及对施工的要求、各专业之间有无矛盾等成绩。2）原始材料的复核工程开工前由项目负责人组织有关人员勘察现场，对照图纸清点统计管线沿途的地上、地下妨碍物，必要时挖深坑确定妨碍物具体地位和埋深，汇总后报甲方办理拆迁工作，同时做好原始记录。3）物资预备根据施工进度计划安排，按照设计图纸与施工组织设计中要求组织好管材、管件进场工作，和各施工机械的进场，同时做好防雨、防盗措施。4）劳动力组织预备开工前按施工组织设计中要求及时组织具有多年施工经验的专业施工技术人员及专业施工队伍进场。5）施工现场预备开工前，做好“三通一平”。其中电源尽量借用附近单位电源并自备挪动式发电机作为施工备用电源。2、测量放线由规划局测绘员负责定线、验线，施工测量人员要认真熟习图纸，勘察现场，了解管线各部位尺寸，根据测绘院定线地位，精确放出管中心线，并在起点、起点、节点、拐点等处设中心柱，中心柱应设有明显标志，必要时应栓柱记录。以上中心柱如相邻两柱距离较长，应每隔50米加设一个中心柱，过妨碍、外环线等特殊地段应视具体情况加设中心柱，管道中心线放出后，再根据开槽宽度放出开槽边线。管道高程控制应根据测绘院提供的水准点，每150米引测一临时水准点，并设在安定、不已破坏的地方，运用前必须经闭合标准要求方可运用。测量人员必须履行符合制度，同时做好原始记录。管道中心线，临时水准点须在放出、测试后经监理工程师和有关部门共同复验确认无误后，方可作为全部施工期间的测量根据。3、运管、摆管管材、管件分别由我公司制管厂负责运至施工现场，沿路北侧摆放一字排开。其中各种管件按图纸要求对应摆放，过河、过路等特殊地段不能一字徘管的，应集中存放再二次倒运。运输管子的车体要有鞍座固定，保证安全、掉放管材时管端设两个吊点，要平稳，不能碰撞，采用软带吊装，不得直接吊挂管口，放置地面时，每根钢管两端用尼龙土袋垫起，以保护外防腐层不被破坏。进入现场的管材、管件都应具有产品合格证及功能检测报告，检测质应符合国家现行产品标准的规定，并经现场材料员（质量员配合）对其管材、管件的外观、几何尺寸，及防腐质量逐根逐件进行检验，并做好标识记录，不合格的不准运用。4、沟槽开挖在桩号XX段沟槽开挖潜，应做好交通导行措施。即将机动车道完全封闭起来，让开往机动车辆走两侧非机动车道，并在福山路口、跃进路口及外环线路口出装备工标志牌。桩号XXX处，该地段管线距楼房较近，为确保施工安全，该段采用开直槽，打钢板桩，钢板桩间隔10米，采取支护，沟槽开挖1.0米深后，采用发掘机，将钢板桩压进土层，然后挖深至设计标高，沟槽做横支持，接口窝子采取支护措施。桩号XXX，长度580.5米，该段采用明开槽断路施工，该段管中心距路规划中心线南侧4米处机动车道上，施工作业面宽度需用10—12米，管线南侧堆土，管线北侧置放管材、施工装备等。该段计划同时开两个工作面。开槽必须根据已放好的开槽边线进行，在确认无地下妨碍的地段沟槽采用空压机破路面，发掘机开槽，有地下妨碍或妨碍不清楚的地段，沟槽采用空压机破路面，人工开挖，土方向沟槽南侧堆放（见图一）堆土高度小于1.5米，且距边槽1米，开槽断面尺寸（见图一）由于地市所限上部结构土挖出后及时运走，如遇土质松软地段或在建（构）筑物附近挖槽时，沟槽应
