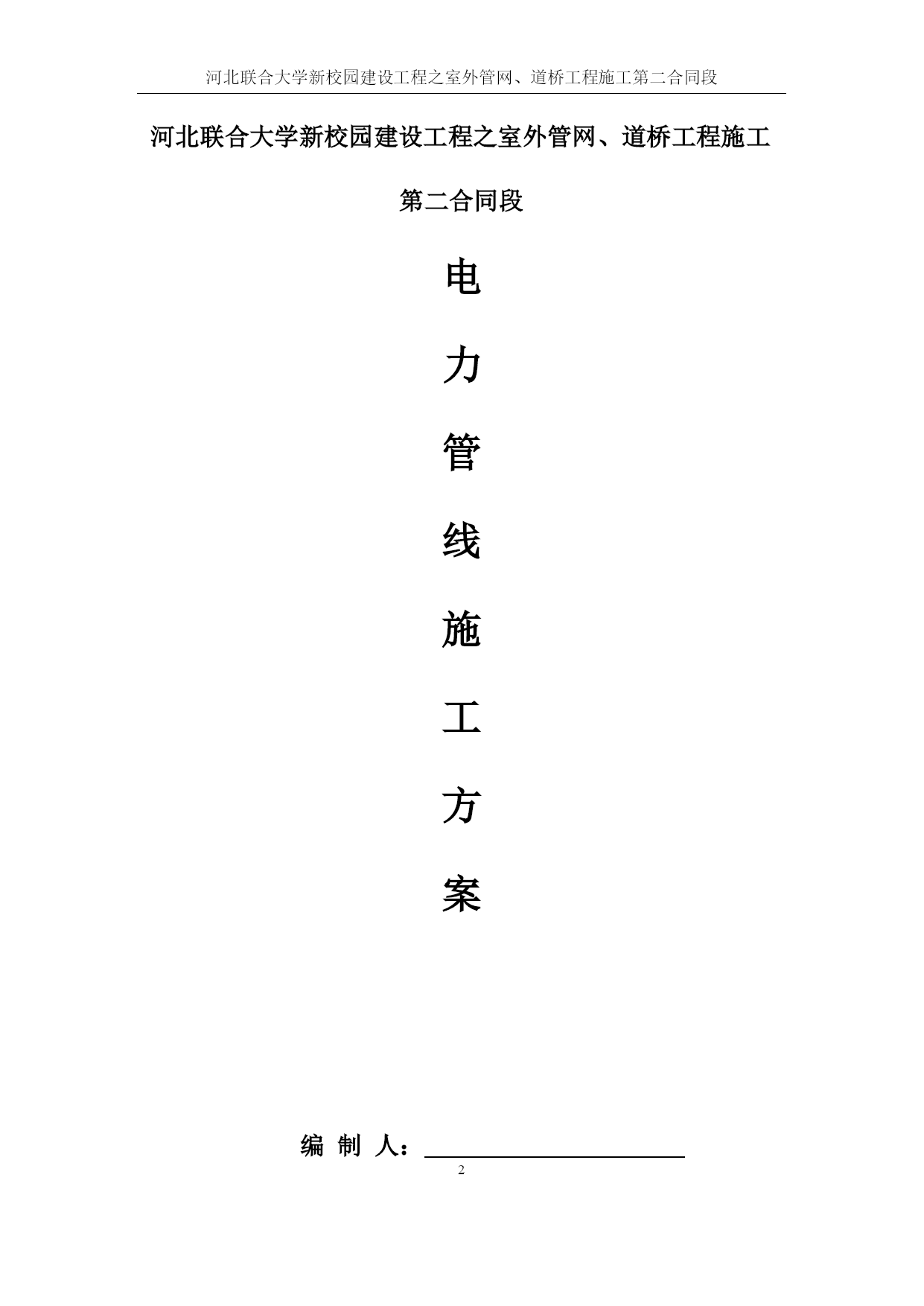

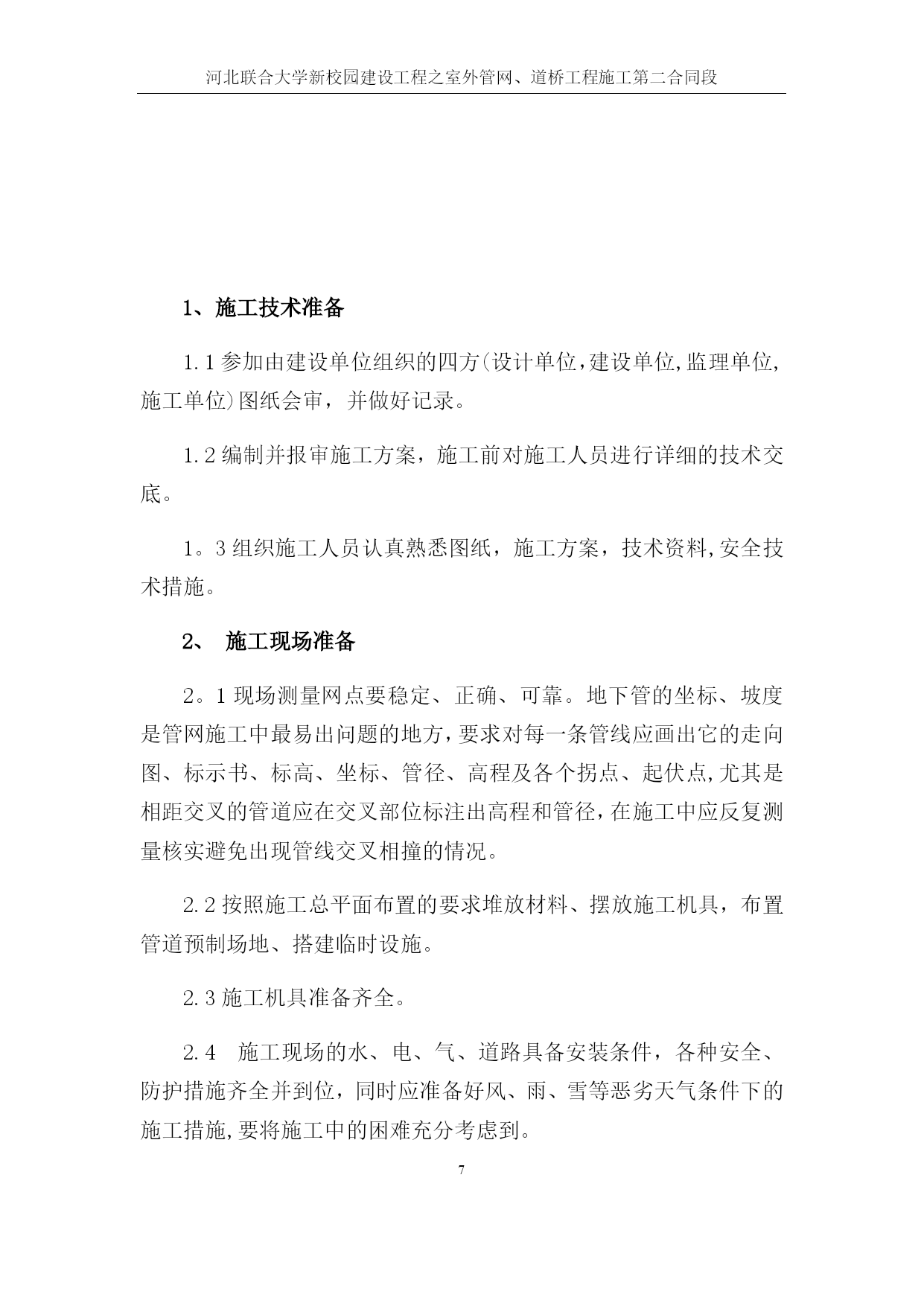

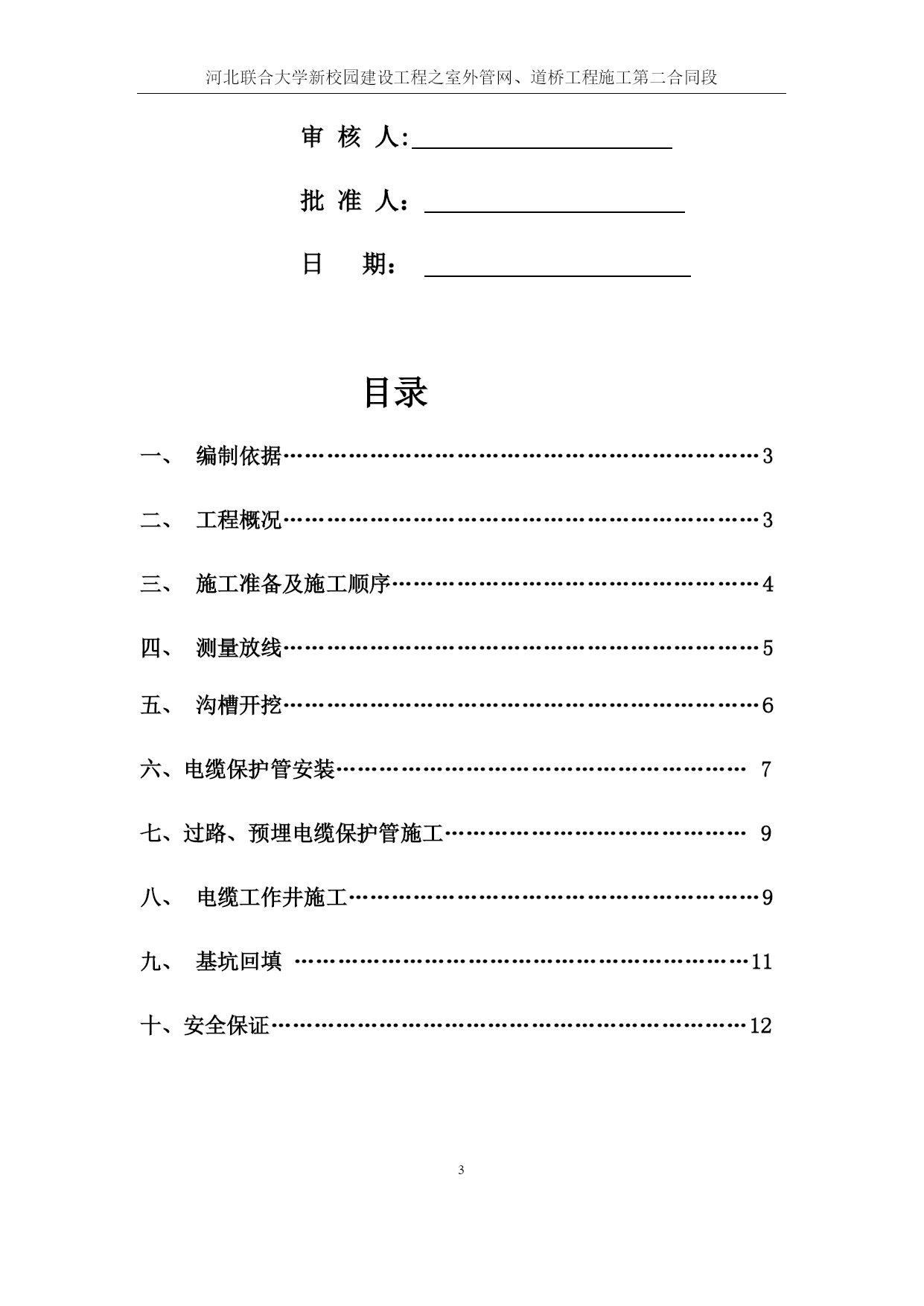

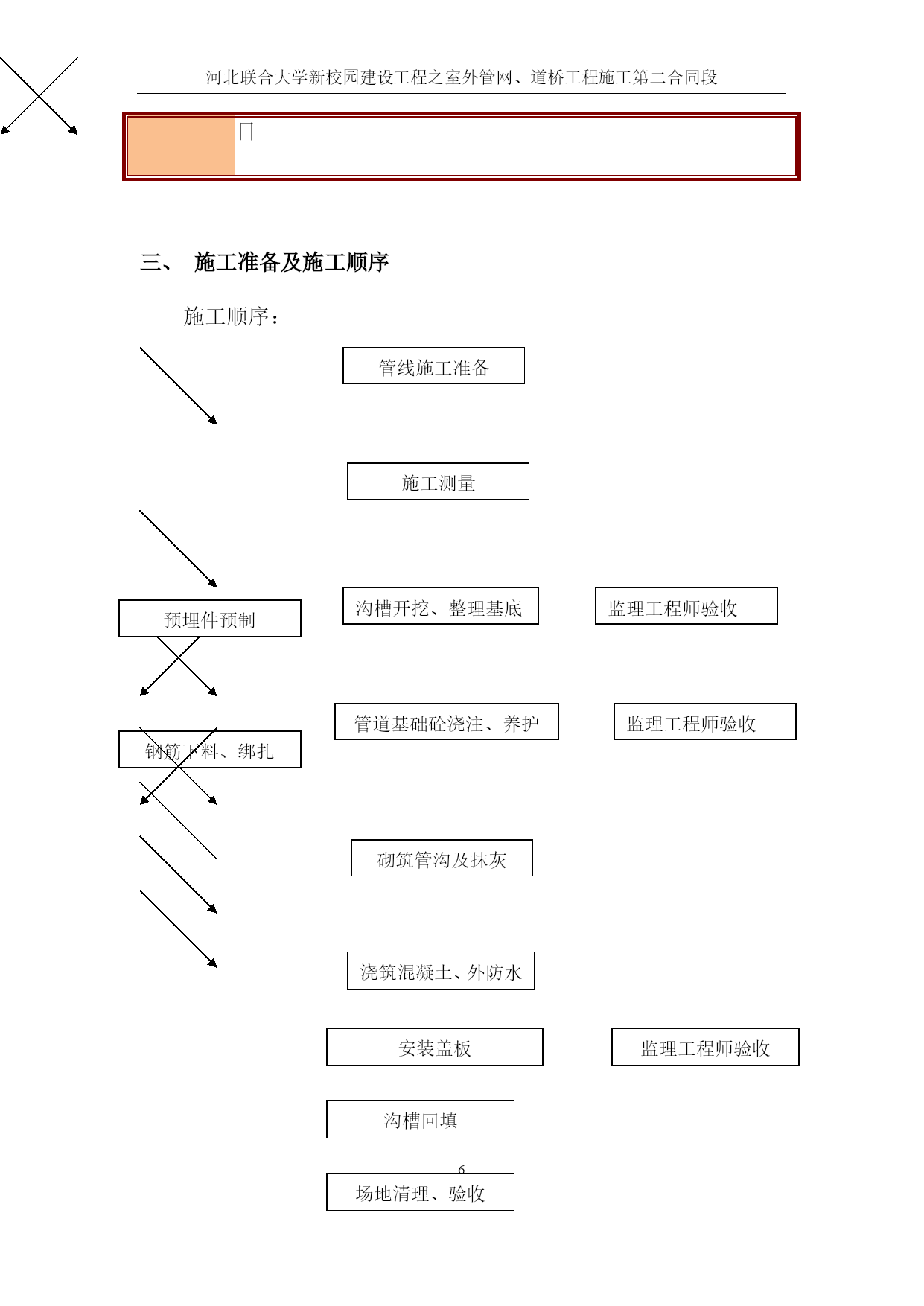

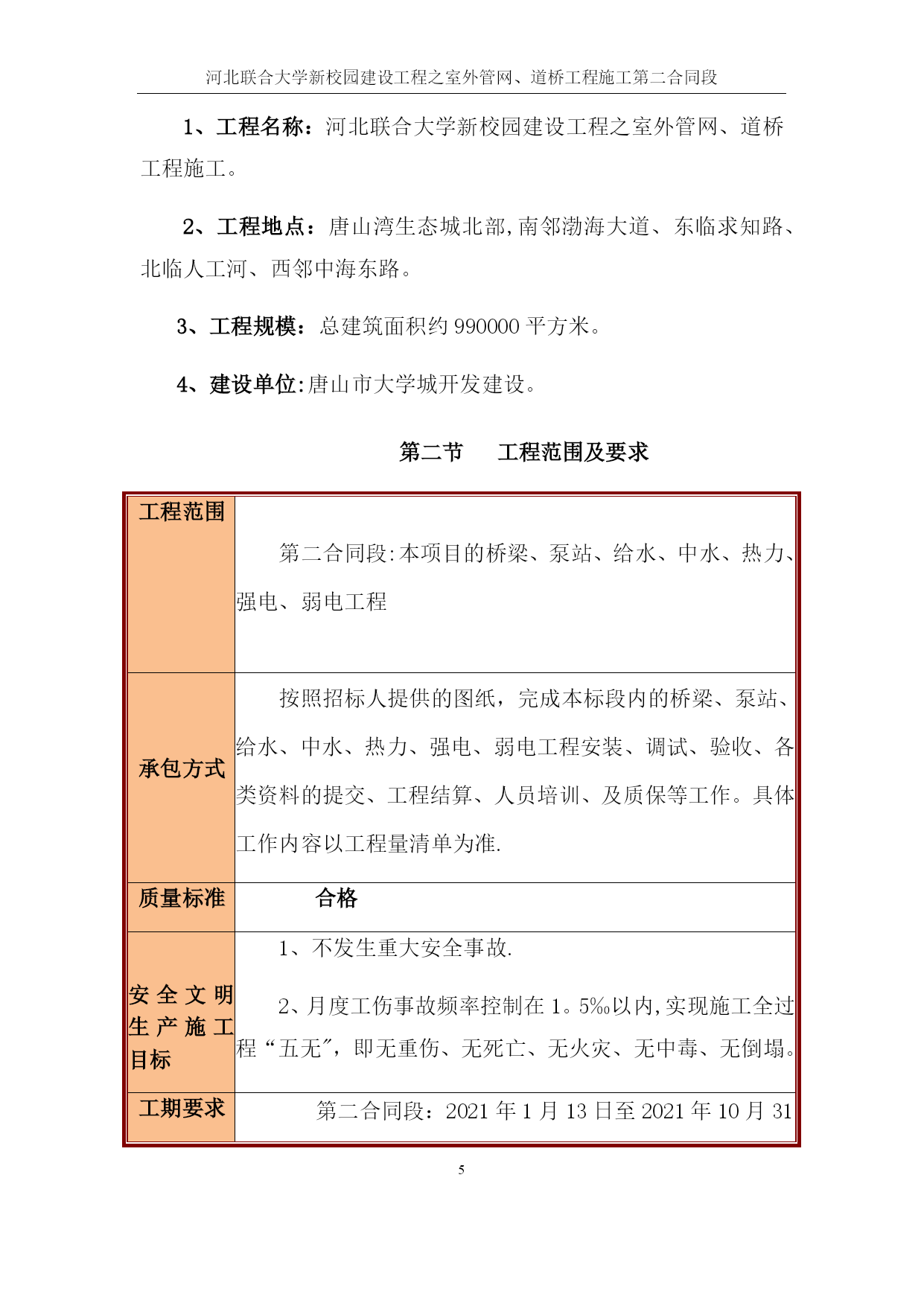

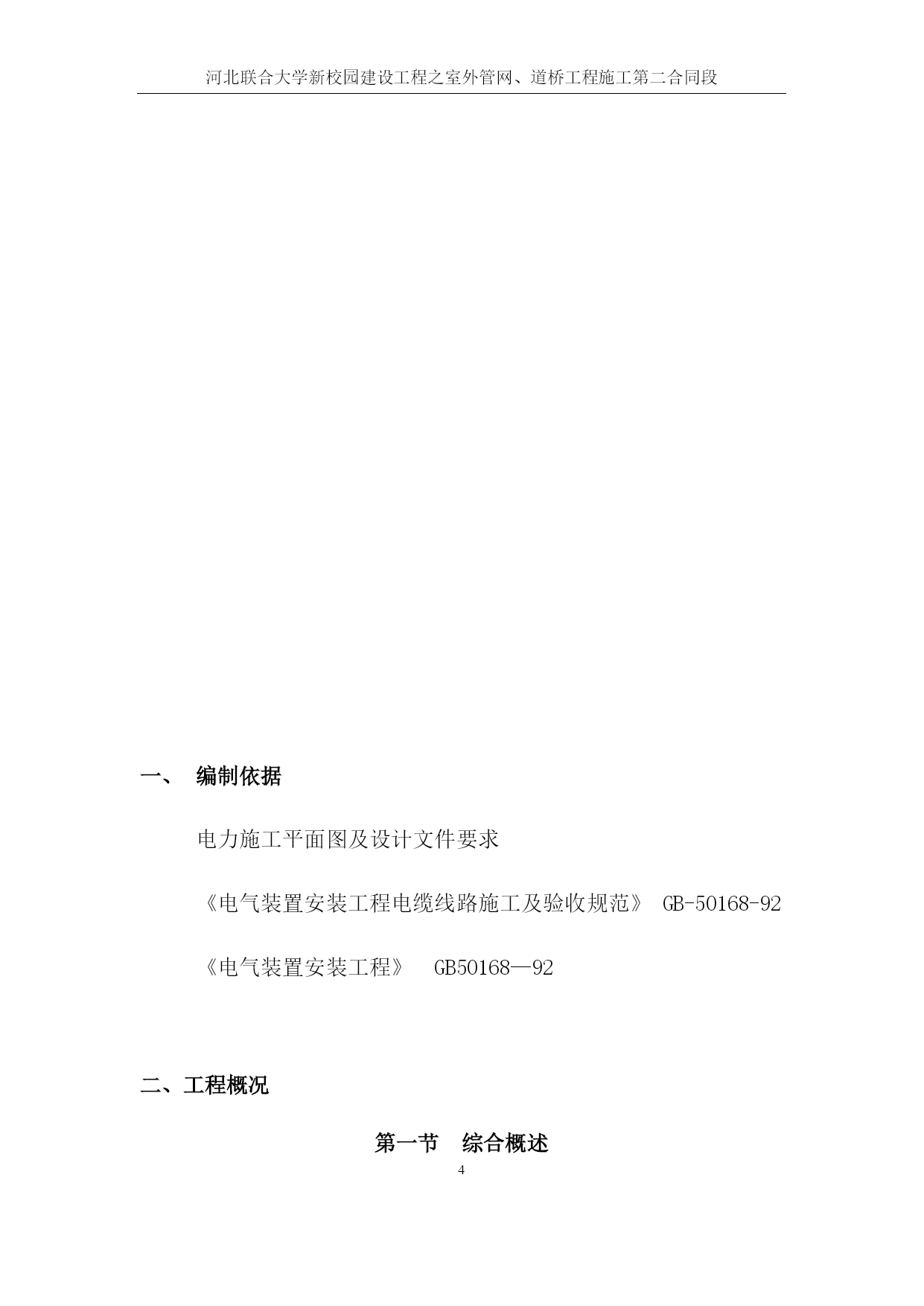

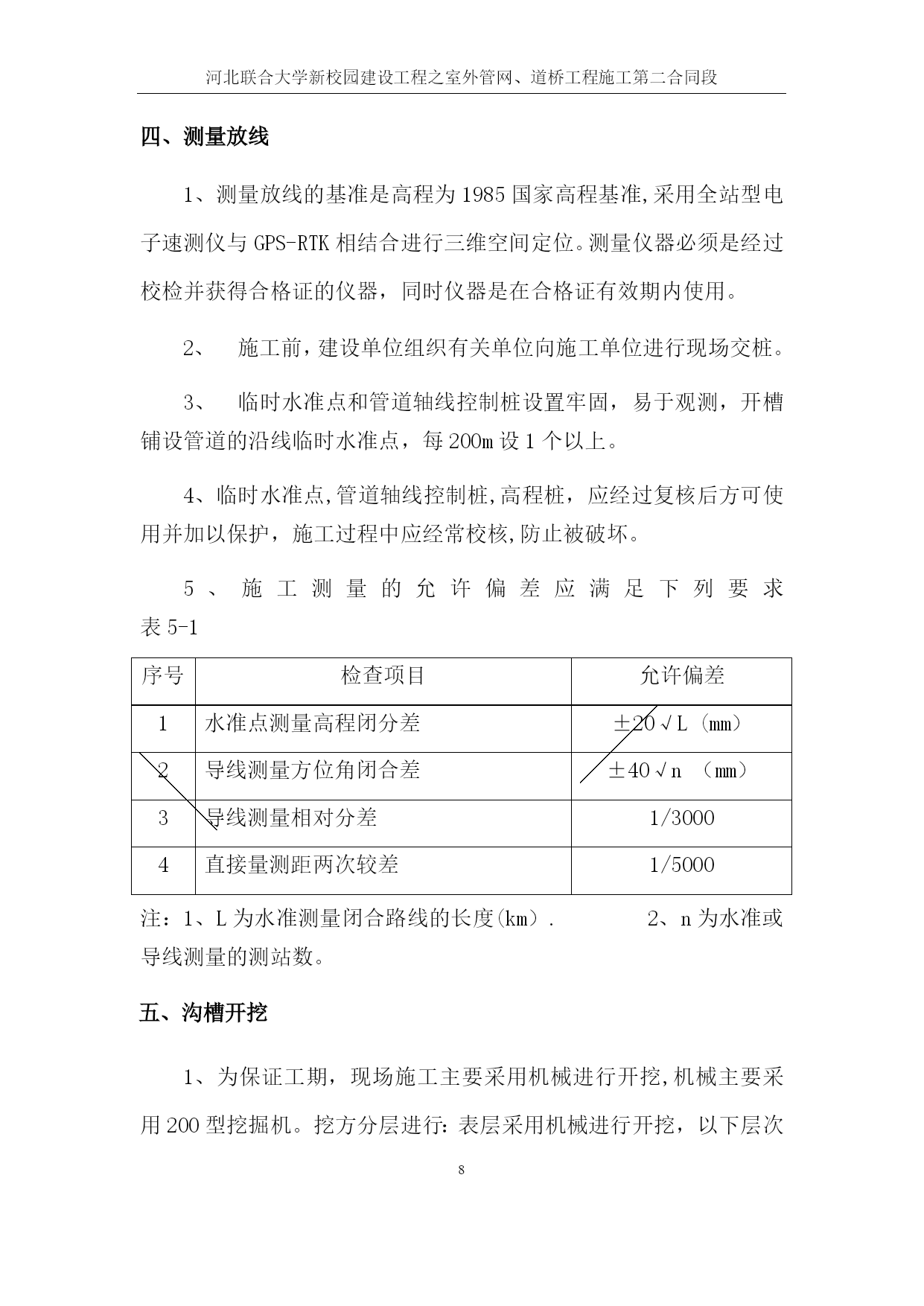

河北联合大学新校园建设工程之室外管网、道桥工程施工第二合同段PAGE\*MERGEFORMAT27电力管网施工方案【实用文档】doc文档可直接使用可编辑，欢迎下载河北联合大学新校园建设工程之室外管网、道桥工程施工第二合同段电力管线施工方案编制人：审核人:批准人：日期：目录编制依据…………………………………………………………3工程概况…………………………………………………………3施工准备及施工顺序……………………………………………4测量放线…………………………………………………………5沟槽开挖…………………………………………………………6六、电缆保护管安装…………………………………………………7七、过路、预埋电缆保护管施工……………………………………9电缆工作井施工…………………………………………………9基坑回填………………………………………………………11十、安全保证…………………………………………………………12编制依据电力施工平面图及设计文件要求《电气装置安装工程电缆线路施工及验收规范》GB-50168-92《电气装置安装工程》GB50168—92二、工程概况第一节综合概述1、工程名称：河北联合大学新校园建设工程之室外管网、道桥工程施工。2、工程地点：唐山湾生态城北部,南邻渤海大道、东临求知路、北临人工河、西邻中海东路。3、工程规模：总建筑面积约990000平方米。4、建设单位:唐山市大学城开发建设。第二节工程范围及要求工程范围第二合同段:本项目的桥梁、泵站、给水、中水、热力、强电、弱电工程承包方式按照招标人提供的图纸，完成本标段内的桥梁、泵站、给水、中水、热力、强电、弱电工程安装、调试、验收、各类资料的提交、工程结算、人员培训、及质保等工作。具体工作内容以工程量清单为准.质量标准合格安全文明生产施工目标1、不发生重大安全事故.2、月度工伤事故频率控制在1。5‰以内,实现施工全过程“五无"，即无重伤、无死亡、无火灾、无中毒、无倒塌。工期要求第二合同段：2021年1月13日至2021年10月31日三、施工准备及施工顺序施工顺序：管线施工准备施工测量预埋件预制监理工程师验收沟槽开挖、整理基底监理工程师验收管道基础砼浇注、养护钢筋下料、绑扎砌筑管沟及抹灰浇筑混凝土、外防水安装盖板沟槽回填场地清理、验收监理工程师验收1、施工技术准备1.1参加由建设单位组织的四方(设计单位，建设单位,监理单位,施工单位)图纸会审，并做好记录。1.2编制并报审施工方案，施工前对施工人员进行详细的技术交底。1。3组织施工人员认真熟悉图纸，施工方案，技术资料,安全技术措施。2、施工现场准备2。1现场测量网点要稳定、正确、可靠。地下管的坐标、坡度是管网施工中最易出问题的地方，要求对每一条管线应画出它的走向图、标示书、标高、坐标、管径、高程及各个拐点、起伏点,尤其是相距交叉的管道应在交叉部位标注出高程和管径，在施工中应反复测量核实避免出现管线交叉相撞的情况。2.2按照施工总平面布置的要求堆放材料、摆放施工机具，布置管道预制场地、搭建临时设施。2.3施工机具准备齐全。2.4施工现场的水、电、气、道路具备安装条件，各种安全、防护措施齐全并到位，同时应准备好风、雨、雪等恶劣天气条件下的施工措施,要将施工中的困难充分考虑到。四、测量放线1、测量放线的基准是高程为1985国家高程基准,采用全站型电子速测仪与GPS-RTK相结合进行三维空间定位。测量仪器必须是经过校检并获得合格证的仪器，同时仪器是在合格证有效期内使用。2、施工前，建设单位组织有关单位向施工单位进行现场交桩。3、临时水准点和管道轴线控制桩设置牢固，易于观测，开槽铺设管道的沿线临时水准点，每200m设1个以上。4、临时水准点,管道轴线控制桩,高程桩，应经过复核后方可使用并加以保护，施工过程中应经常校核,防止被破坏。5、施工测量的允许偏差应满足下列要求表5-1序号检查项目允许偏差1水准点测量高程闭分差±20√L(mm）2导线测量方位角闭合差±40√n（mm）3导线测量相对分差1/30004直接量测距两次较差1/5000注：1、L为水准测量闭合路线的长度(km）.2、n为水准或导线测量的测站数。五、沟槽开挖1、为保证工期，现场施工主要采用机械进行开挖,机械主要采用200型挖掘机。挖方分层进行：表层采用机械进行开挖，以下层次遇排水管线和接近开挖底标高时，采用人工进行开挖，防止排水管线被破坏或土石方超挖.按照标识的范围进行开挖，确保底层土保持不被扰动，开挖出来的土石方堆放在沟槽侧面
