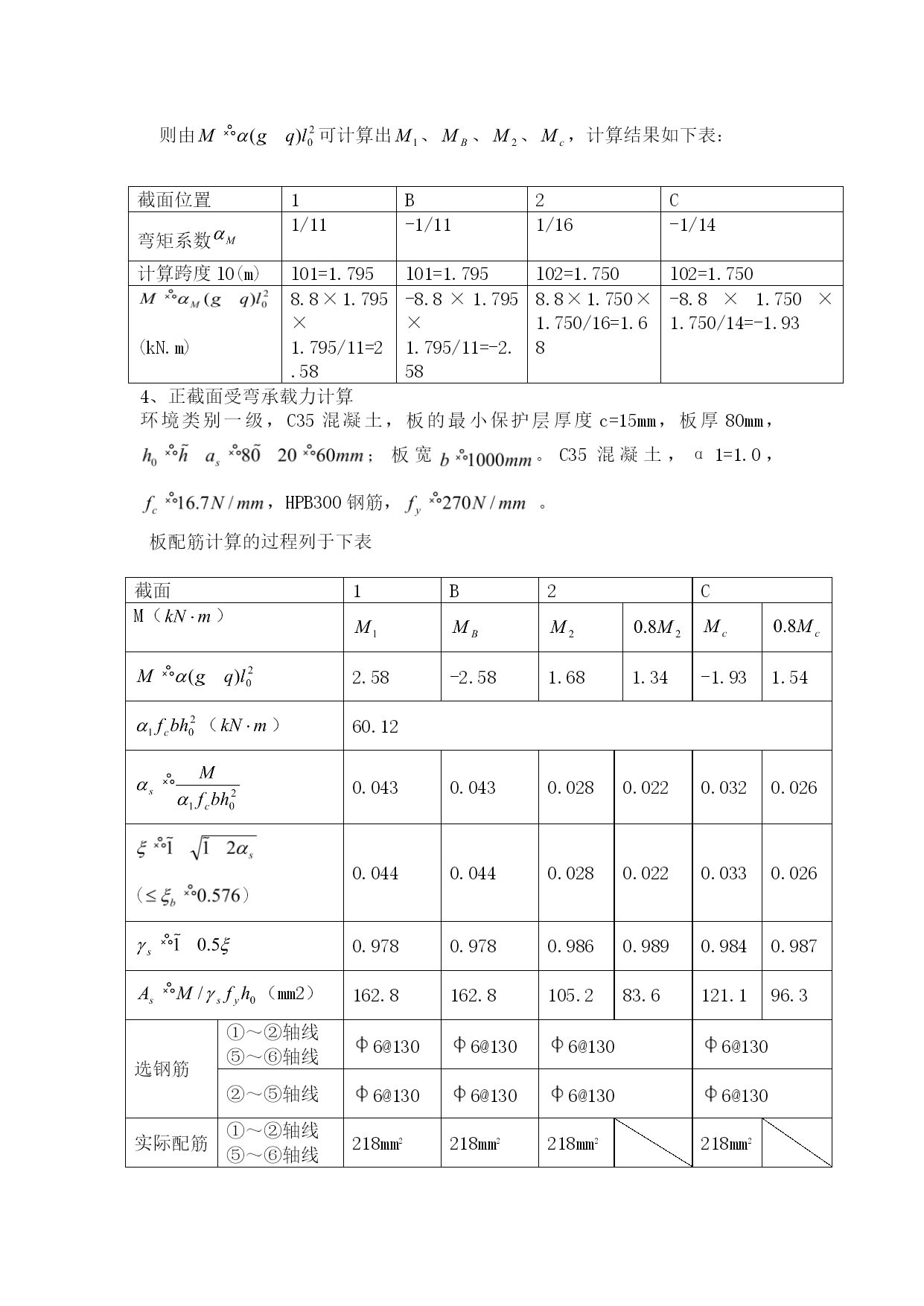

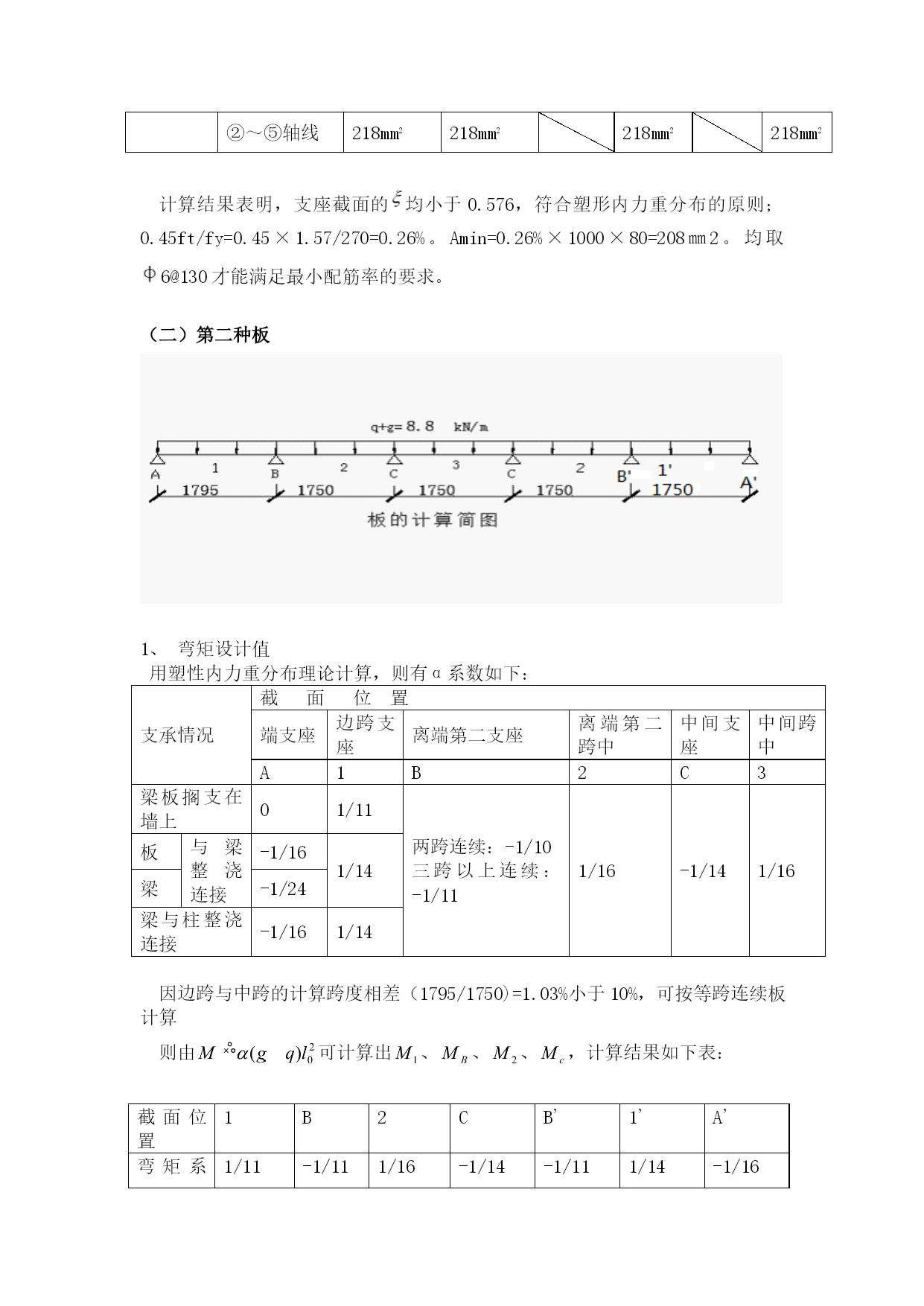

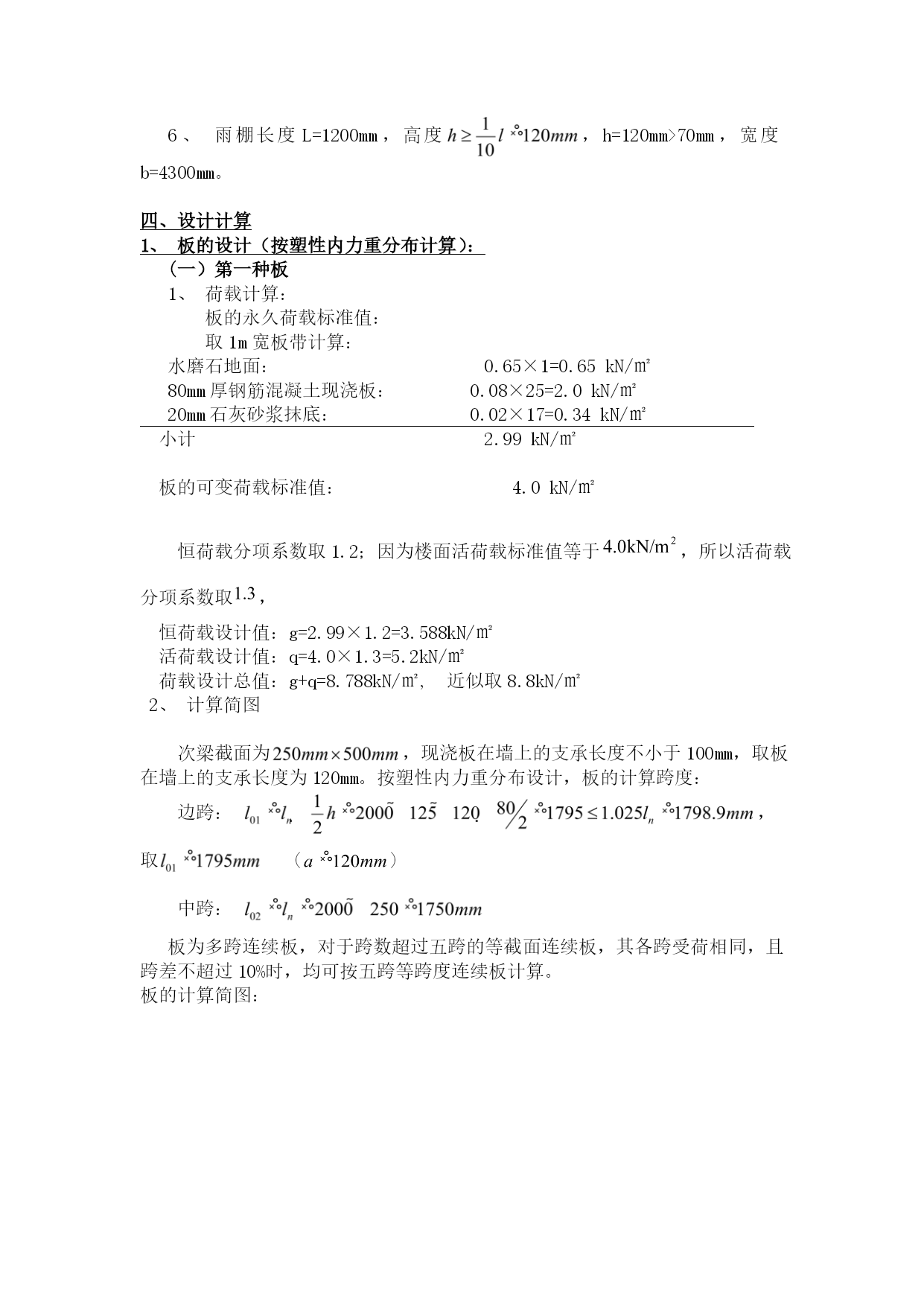

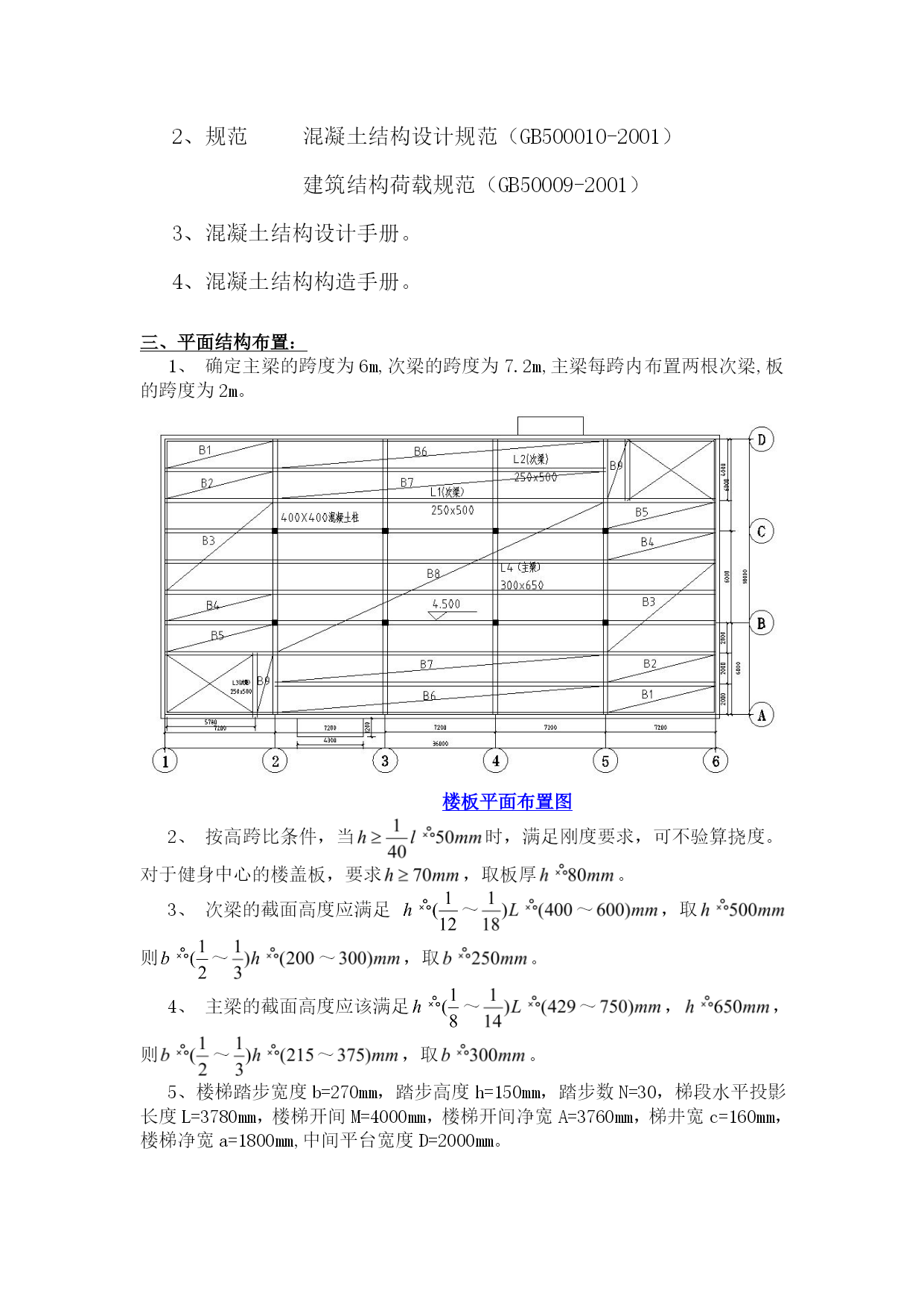

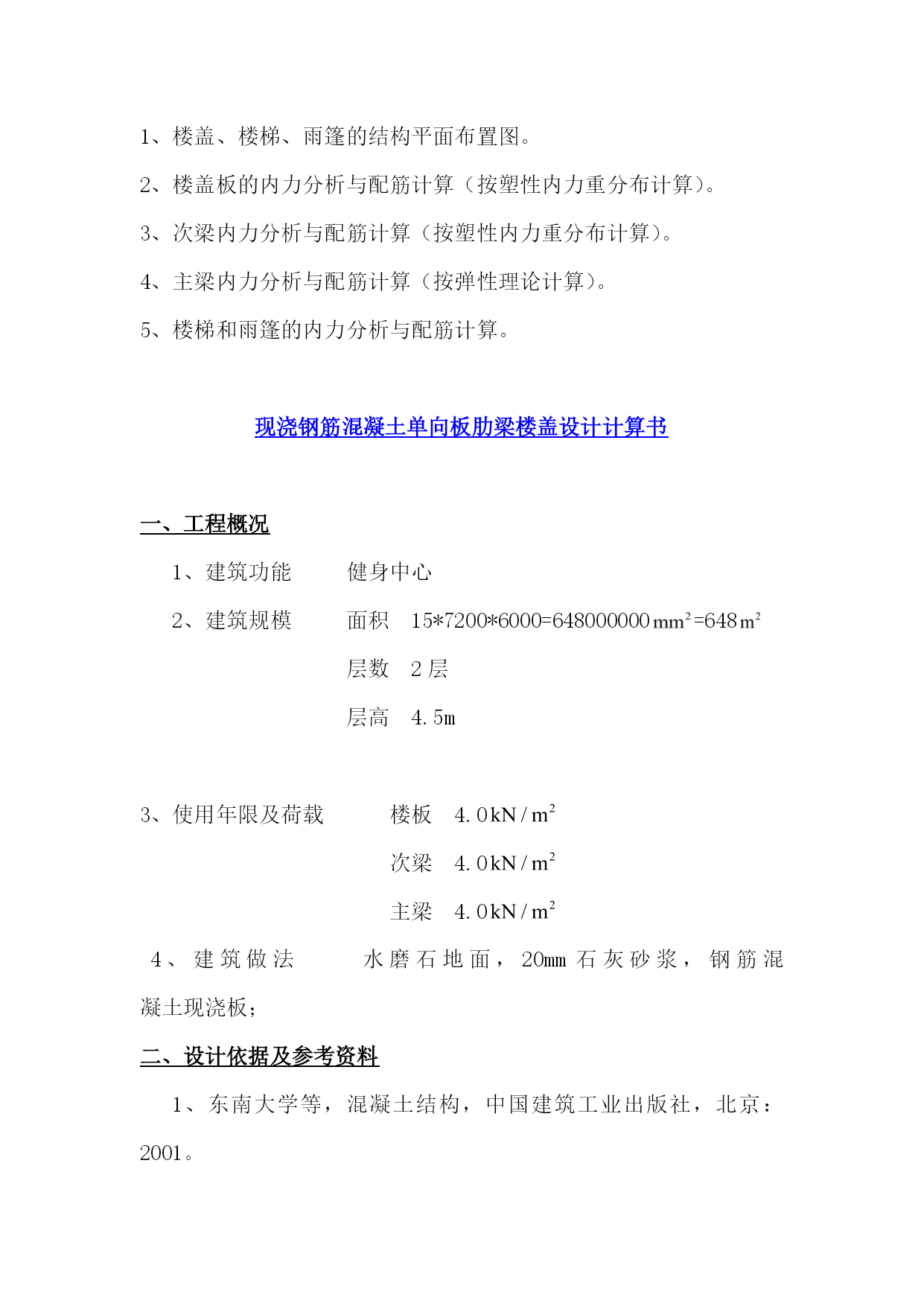

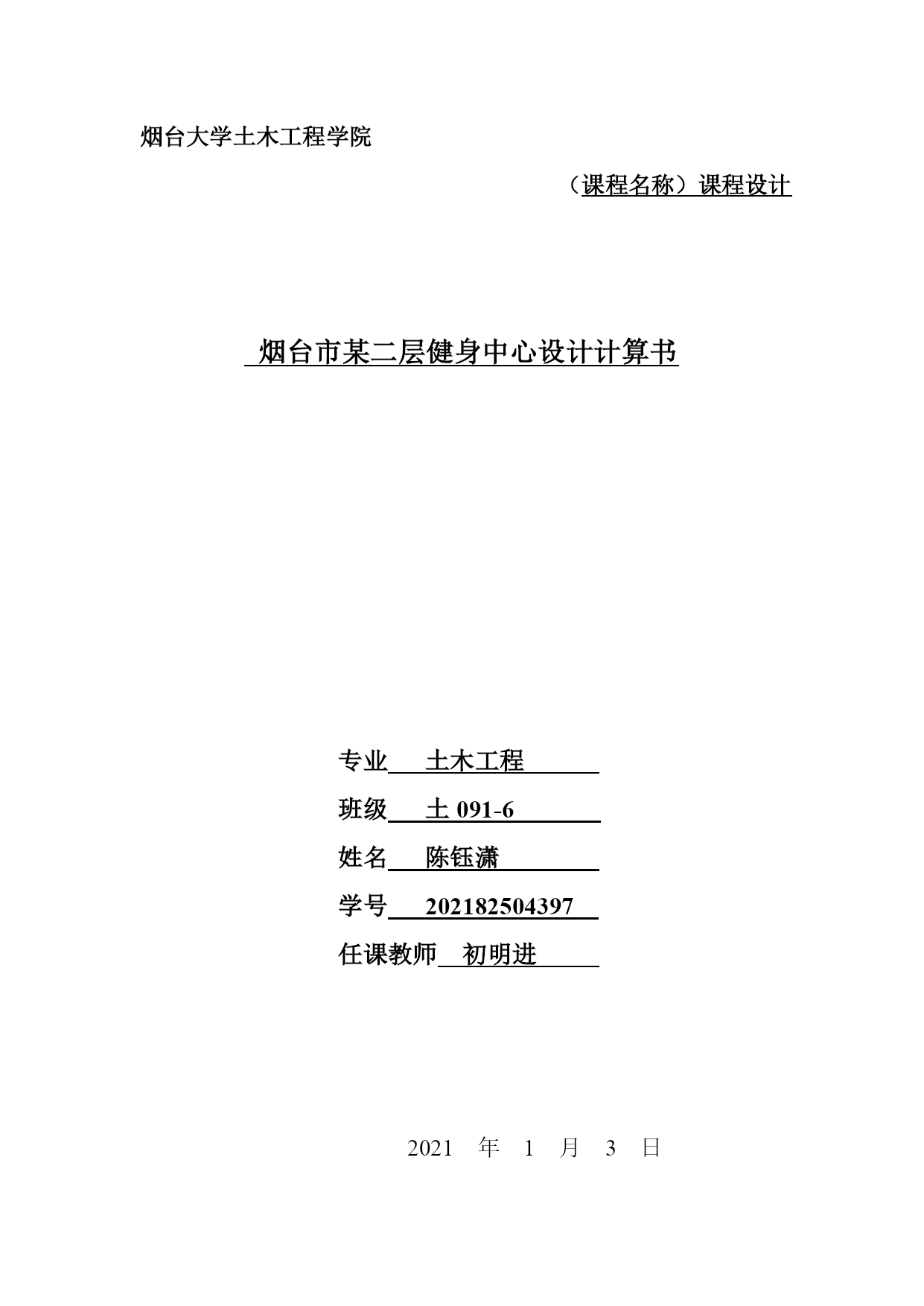

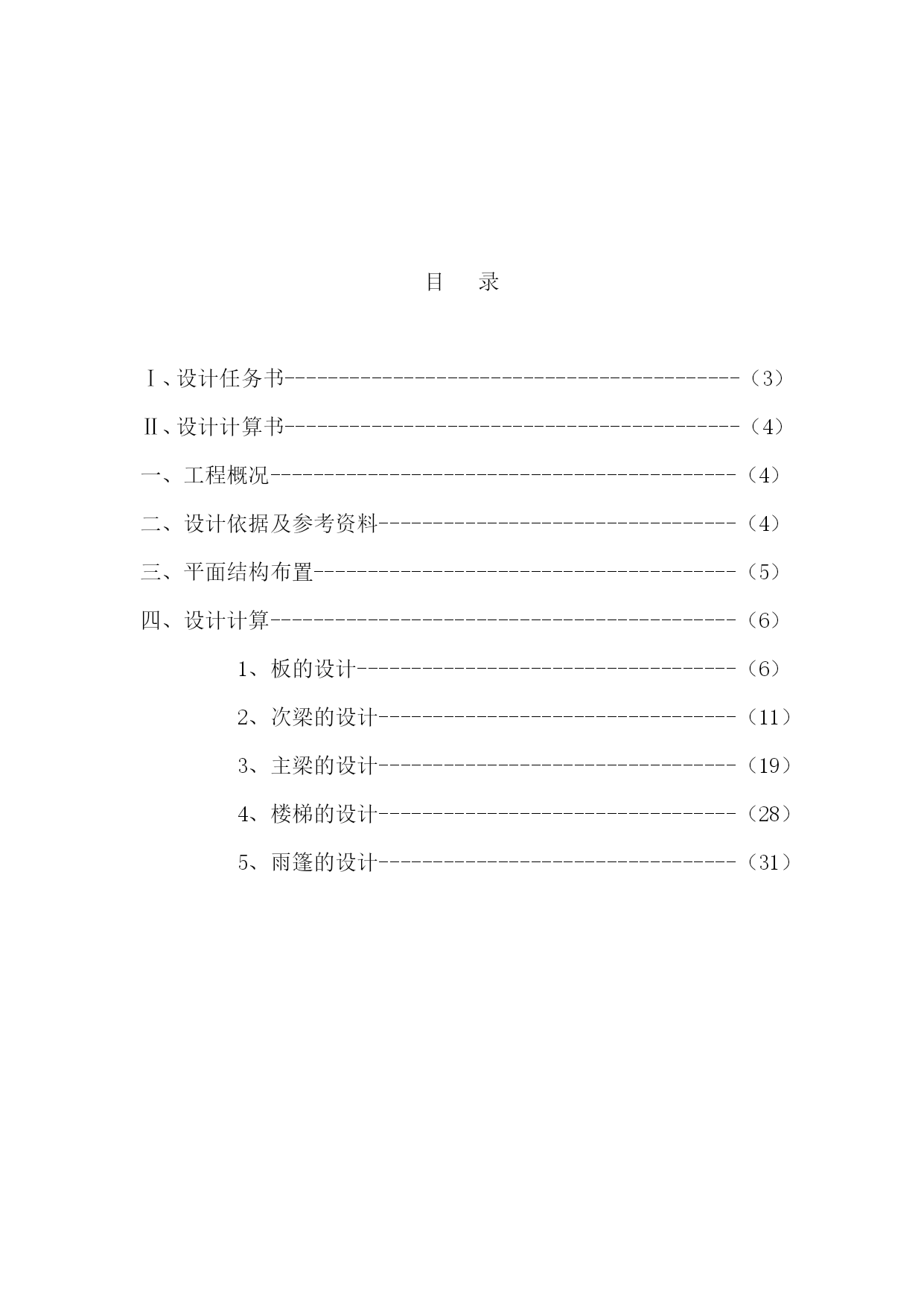

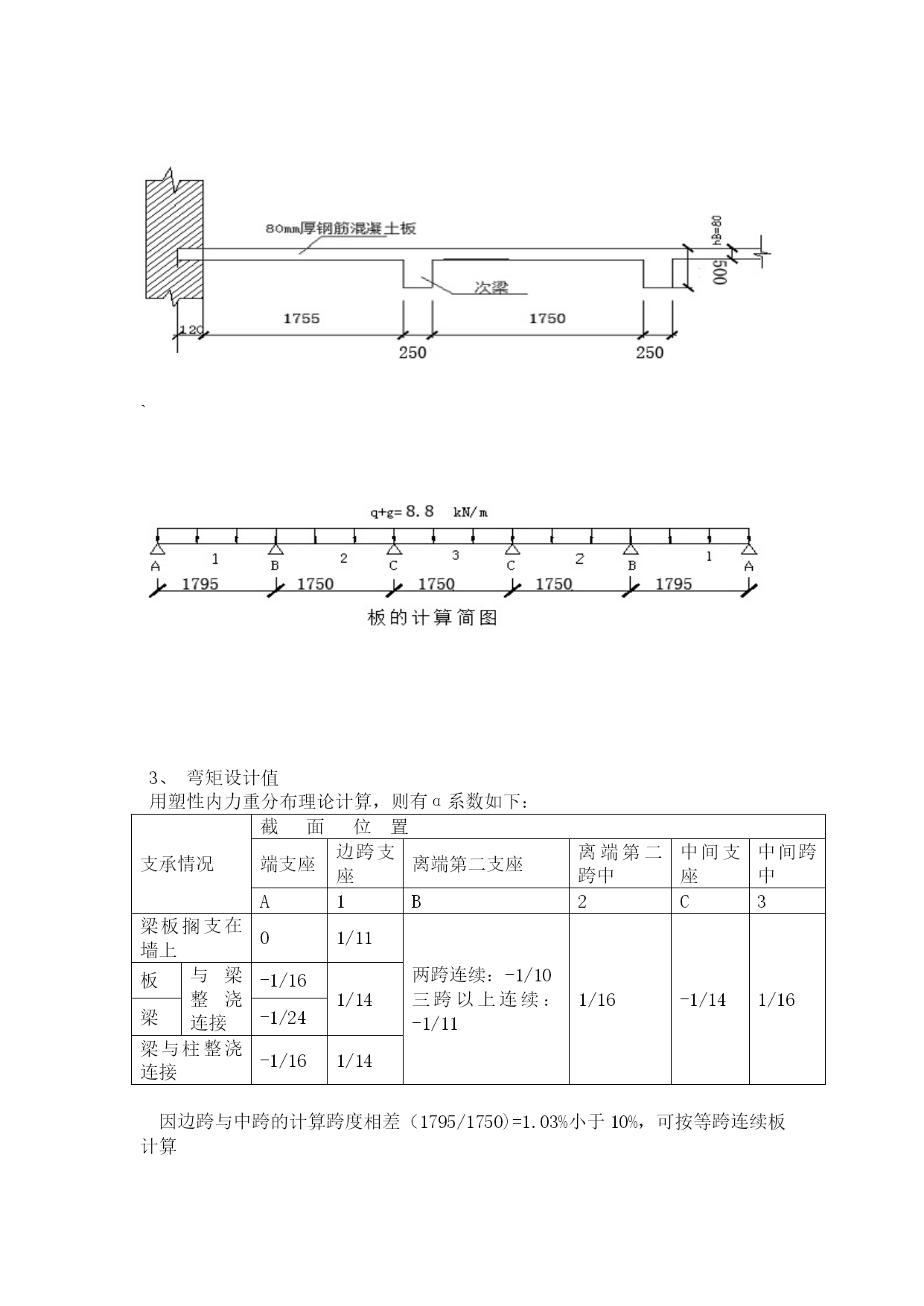

混凝土课程设计某二层健身中心设计计算书(完整版)(文档可以直接使用,也可根据实际需要修改使用,可编辑欢迎下载)烟台大学土木工程学院(课程名称)课程设计烟台市某二层健身中心设计计算书专业土木工程班级土091-6姓名陈钰潇学号202182504397任课教师初明进2021年1月3日目录Ⅰ、设计任务书------------------------------------------(3)Ⅱ、设计计算书------------------------------------------(4)工程概况-------------------------------------------(4)设计依据及参考资料---------------------------------(4)平面结构布置---------------------------------------(5)四、设计计算-------------------------------------------(6)1、板的设计-----------------------------------(6)2、次梁的设计---------------------------------(11)3、主梁的设计---------------------------------(19)4、楼梯的设计---------------------------------(28)5、雨篷的设计---------------------------------(31)钢筋混凝土单向板肋梁楼盖课程设计任务书(一)设计任务烟台市某二层健身中心,为现浇混凝土内框架结构楼盖(中间为框架承重,四周为墙体承重)。(二)设计资料1、建设地点:烟台市区2、楼面做法:水磨石地面,钢筋混凝土现浇板,20mm石灰砂浆抹底;3、层高:4.5m;门:宽×高=3300mm×3000mm;楼梯位置见图,楼梯尺寸自定。4、墙体为370mm砖砌体,柱截面尺寸为400mm×400mm。雨篷悬挑长度为1200mm。5、建筑用途及楼面活荷载:健身中心楼板:4.0;次梁:4.0;主梁:4.06、材料选用:(1)、混凝土:C35(2)、钢筋:主梁及次梁受力筋用HRB400钢筋,板内及梁内的其它钢筋采用HPB300钢筋。(三)设计要求1、楼盖、楼梯、雨篷的结构平面布置图。2、楼盖板的内力分析与配筋计算(按塑性内力重分布计算)。3、次梁内力分析与配筋计算(按塑性内力重分布计算)。4、主梁内力分析与配筋计算(按弹性理论计算)。5、楼梯和雨篷的内力分析与配筋计算。现浇钢筋混凝土单向板肋梁楼盖设计计算书一、工程概况1、建筑功能健身中心2、建筑规模面积15*7200*6000=648000000=648层数2层层高4.5m3、使用年限及荷载楼板4.0次梁4.0主梁4.04、建筑做法水磨石地面,20mm石灰砂浆,钢筋混凝土现浇板;二、设计依据及参考资料1、东南大学等,混凝土结构,中国建筑工业出版社,北京:2001。2、规范混凝土结构设计规范(GB500010-2001)建筑结构荷载规范(GB50009-2001)3、混凝土结构设计手册。4、混凝土结构构造手册。三、平面结构布置:1、确定主梁的跨度为6m,次梁的跨度为7.2m,主梁每跨内布置两根次梁,板的跨度为2m。楼板平面布置图2、按高跨比条件,当时,满足刚度要求,可不验算挠度。对于健身中心的楼盖板,要求,取板厚。3、次梁的截面高度应满足~~,取则~~,取。4、主梁的截面高度应该满足~~,,则~~,取。5、楼梯踏步宽度b=270mm,踏步高度h=150mm,踏步数N=30,梯段水平投影长度L=3780mm,楼梯开间M=4000mm,楼梯开间净宽A=3760mm,梯井宽c=160mm,楼梯净宽a=1800mm,中间平台宽度D=2000mm。6、雨棚长度L=1200mm,高度,h=120mm>70mm,宽度b=4300mm。四、设计计算1、板的设计(按塑性内力重分布计算):(一)第一种板1、荷载计算:板的永久荷载标准值:取1m宽板带计算:水磨石地面:0.65×1=0.65kN/㎡80mm厚钢筋混凝土现浇板:0.08×25=2.0kN/㎡20mm石灰砂浆抹底:0.02×17=0.34kN/㎡小计2.99kN/㎡板的可变荷载标准值:4.0kN/㎡恒荷载分项系数取1.2;因为楼面活荷载标准值等于,所以活荷载分项系数取,恒荷载设计值:g=2.99×1.2=3.588kN/㎡活荷载设计值:q=4.
