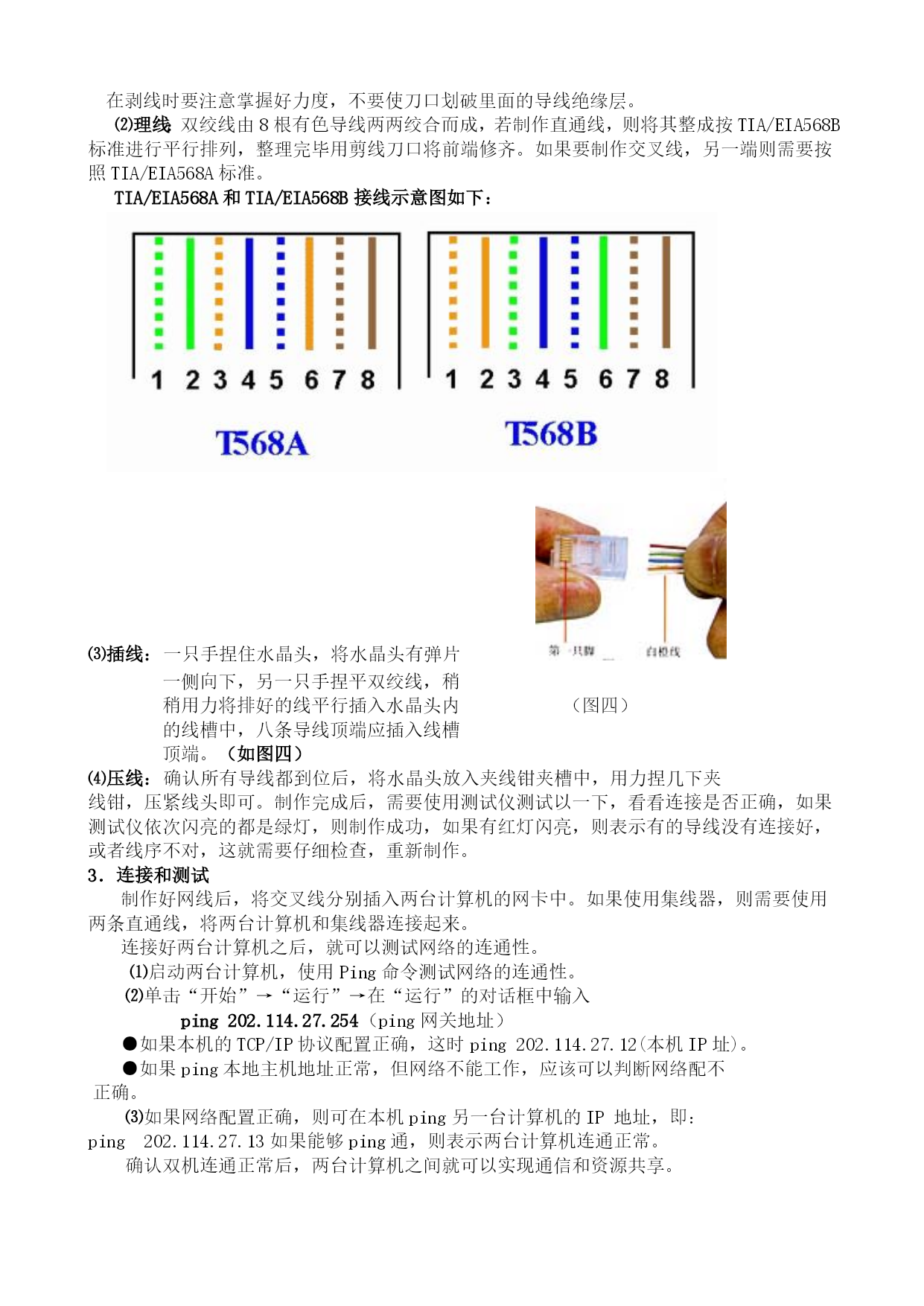

实验一网线制作一．实验目的及要求：通过本实验，使学生掌握利用非屏蔽(UTP)双绞线制作连接相同设备和连接不同设备（PC—PC、PC—Hub）的网络联线的方法。二．实验器材：非屏蔽双绞线、RJ45水晶头、夹线钳、网线测试仪。三.实验内容动手制作直通线和交叉线并进行网线的测试。1．线序的排列双绞线的色标和排列方法是有统一的国际标准严格规定的，现在常用的是TIA/EIA568B。在制作网线时应使用如（图一）的顺序：左右左右即：1——→橙白即：1——→绿白2——→橙2——→绿3——→绿白3——→橙白4——→蓝4——→蓝5——→蓝白5——→蓝白6——→绿6——→橙7——→棕白7——→棕白8——→棕8——→棕（图一TIA/EIA568B）（图二TIA/EIA568A）如果要连接不同的设备，例如：连接网卡和集线器，双绞线的两端都应该按照TIA/EIA568B的标准排列，这样的网线称为直通线。如果连接相同的设备，双绞线的两端则应按照不同的线序排列。其中一端按照TIA/EIA568B的标准排列，另一端按照TIA/EIA568A的标准排列，这样的网线称为交叉线。TIA/EIA568A标准线序排列如（图二）所示。2．制作网线的步骤⑴剥线：用夹线钳剪线刀口将线头剪齐，再将双绞线端头伸入剥线刀口，使线头触及前挡板，然后适度握紧夹线钳同时慢慢旋转双绞线，让刀口划开双绞线的保护胶皮，取出端头从而拨下保护胶皮，露出里面的4对导线(如图三所示)。(图三)在剥线时要注意掌握好力度，不要使刀口划破里面的导线绝缘层。⑵理线：双绞线由8根有色导线两两绞合而成，若制作直通线，则将其整成按TIA/EIA568B标准进行平行排列，整理完毕用剪线刀口将前端修齐。如果要制作交叉线，另一端则需要按照TIA/EIA568A标准。TIA/EIA568A和TIA/EIA568B接线示意图如下：⑶插线：一只手捏住水晶头，将水晶头有弹片一侧向下，另一只手捏平双绞线，稍稍用力将排好的线平行插入水晶头内（图四）的线槽中，八条导线顶端应插入线槽顶端。（如图四）⑷压线：确认所有导线都到位后，将水晶头放入夹线钳夹槽中，用力捏几下夹线钳，压紧线头即可。制作完成后，需要使用测试仪测试以一下，看看连接是否正确，如果测试仪依次闪亮的都是绿灯，则制作成功，如果有红灯闪亮，则表示有的导线没有连接好，或者线序不对，这就需要仔细检查，重新制作。3．连接和测试制作好网线后，将交叉线分别插入两台计算机的网卡中。如果使用集线器，则需要使用两条直通线，将两台计算机和集线器连接起来。连接好两台计算机之后，就可以测试网络的连通性。⑴启动两台计算机，使用Ping命令测试网络的连通性。⑵单击“开始”→“运行”→在“运行”的对话框中输入ping202.114.27.254（ping网关地址）●如果本机的TCP/IP协议配置正确，这时ping202.114.27.12(本机IP址)。●如果ping本地主机地址正常，但网络不能工作，应该可以判断网络配不正确。⑶如果网络配置正确，则可在本机ping另一台计算机的IP地址，即：ping202.114.27.13如果能够ping通，则表示两台计算机连通正常。确认双机连通正常后，两台计算机之间就可以实现通信和资源共享。
