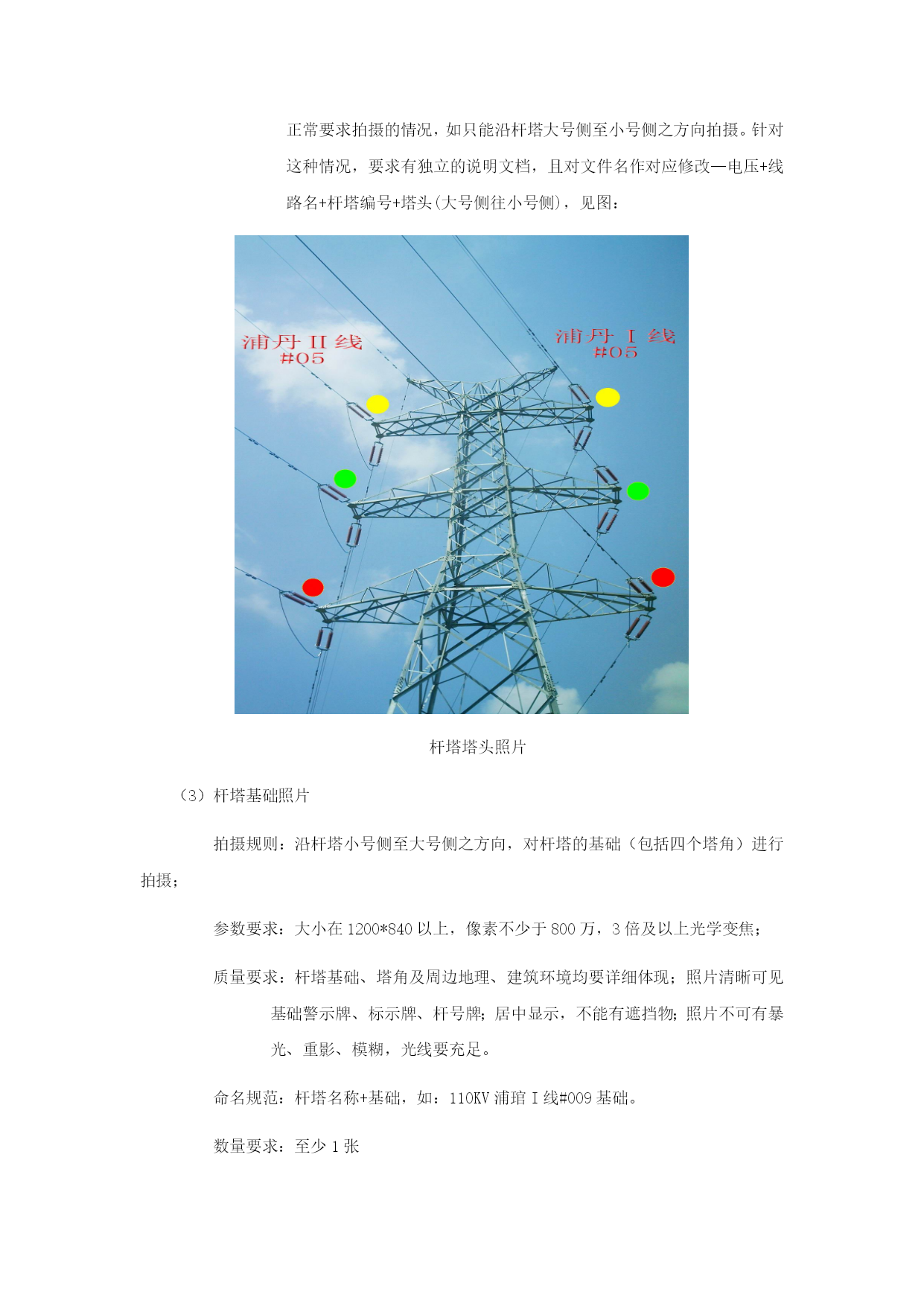

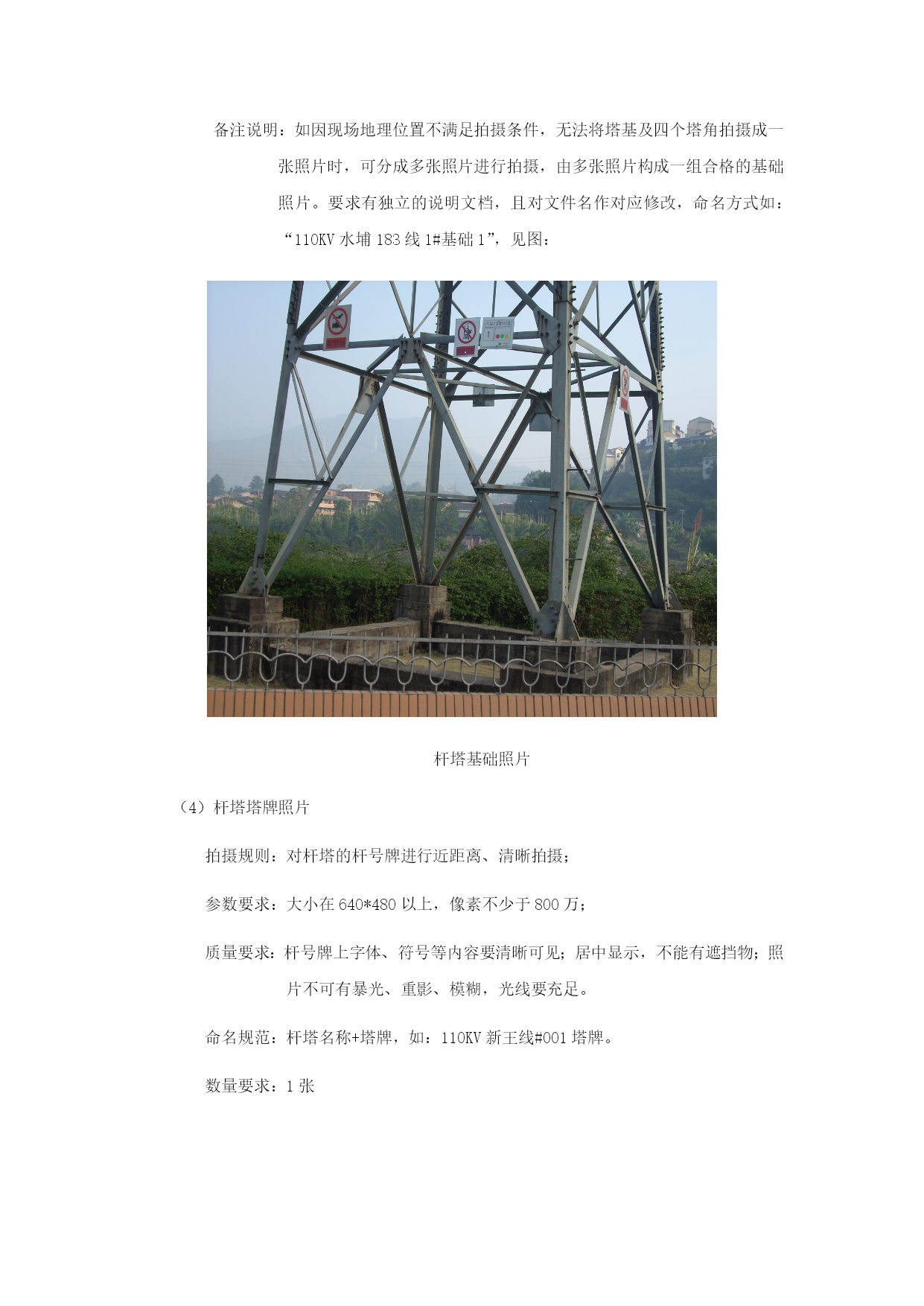

电网设备拍照要求输电杆塔输电杆塔照片拍摄主要拍摄5个部位：杆塔全貌、杆塔塔头、杆塔塔牌、杆塔基础、大号侧线路走廊。具体要求如下：（1）杆塔全貌照片拍摄规则：先沿杆塔小号侧至大号侧之方向，对杆塔的全貌及周边主要设施进行最佳角度的拍摄，然后沿杆塔大号侧至小号侧之方向拍摄。参数要求：大小在1200*840以上，像素不少于800万，3倍及以上光学变焦；质量要求：正对杆塔横面拍摄，倾斜角度不超过15度；杆塔全貌居中显示，不能有遮挡物；周边如有重要设施，如变电站、重要建筑物等，在不影响杆塔全貌拍摄时，也要在照片中体现；杆塔本体及附属设备（如绝缘子、防震锤、拉线等）清晰可见；照片不可有暴光、重影、模糊，光线要充足。命名规范：杆塔名称，如：110KV浦琯I线#005。数量要求：1张备注说明：如因现场环境或其它特殊原因(如军事区域、监狱、悬崖等)，导致现场无法按正常要求拍摄的情况，如只能沿杆塔大号侧至小号侧之方向拍摄。针对这种情况，要求有独立的说明文档，且对文件名作对应修改—电压+线路名+杆塔编号+全貌(大号侧往小号侧)，见图：杆塔全貌照片（2）杆塔塔头照片拍摄规则：沿杆塔小号侧至大号侧之方向，对杆塔的塔头(横担以上)设备进行高清晰的拍摄；参数要求：大小在1400*1200以上，像素不少于800万，5倍及以上光学变焦；质量要求：正对杆塔横面拍摄，倾斜角度不超过10度；塔头设备很重要，拍摄要清晰，要求可以看出设备类型、数量，并能辨别出设备零部件，如绝缘子片数等；塔头标识相序不能有遮挡物；照片不可有暴光、重影、模糊，光线要充足。命名规范：杆塔名称+塔头，如：110KV浦琯I线#009塔头。数量要求：1张备注说明：如因现场环境或其它特殊原因(如军事区域、监狱等)，导致现场无法按正常要求拍摄的情况，如只能沿杆塔大号侧至小号侧之方向拍摄。针对这种情况，要求有独立的说明文档，且对文件名作对应修改—电压+线路名+杆塔编号+塔头(大号侧往小号侧)，见图：杆塔塔头照片（3）杆塔基础照片拍摄规则：沿杆塔小号侧至大号侧之方向，对杆塔的基础（包括四个塔角）进行拍摄；参数要求：大小在1200*840以上，像素不少于800万，3倍及以上光学变焦；质量要求：杆塔基础、塔角及周边地理、建筑环境均要详细体现；照片清晰可见基础警示牌、标示牌、杆号牌；居中显示，不能有遮挡物；照片不可有暴光、重影、模糊，光线要充足。命名规范：杆塔名称+基础，如：110KV浦琯I线#009基础。数量要求：至少1张备注说明：如因现场地理位置不满足拍摄条件，无法将塔基及四个塔角拍摄成一张照片时，可分成多张照片进行拍摄，由多张照片构成一组合格的基础照片。要求有独立的说明文档，且对文件名作对应修改，命名方式如：“110KV水埔183线1#基础1”，见图：杆塔基础照片（4）杆塔塔牌照片拍摄规则：对杆塔的杆号牌进行近距离、清晰拍摄；参数要求：大小在640*480以上，像素不少于800万；质量要求：杆号牌上字体、符号等内容要清晰可见；居中显示，不能有遮挡物；照片不可有暴光、重影、模糊，光线要充足。命名规范：杆塔名称+塔牌，如：110KV新王线#001塔牌。数量要求：1张杆塔塔牌照片（5）线路走廊照片拍摄规则：对杆塔大小号侧的线路走廊进行拍摄，尤其是突出体现走廊特性，如交叉跨越情况、所处植被等；参数要求：1400*1200以上，像素不少于300万，5～10倍光学变焦；质量要求：走廊情况要详细体现，交叉跨越对象一定要能清晰辨别；居中显示，不能有遮挡物；照片不可有暴光、重影、模糊，光线要充足。命名规范：杆塔名称+某一侧的走廊，如：110KV浦琯I线#009大号侧走廊。数量要求：2张（大小号侧各1张）线路走廊照片
