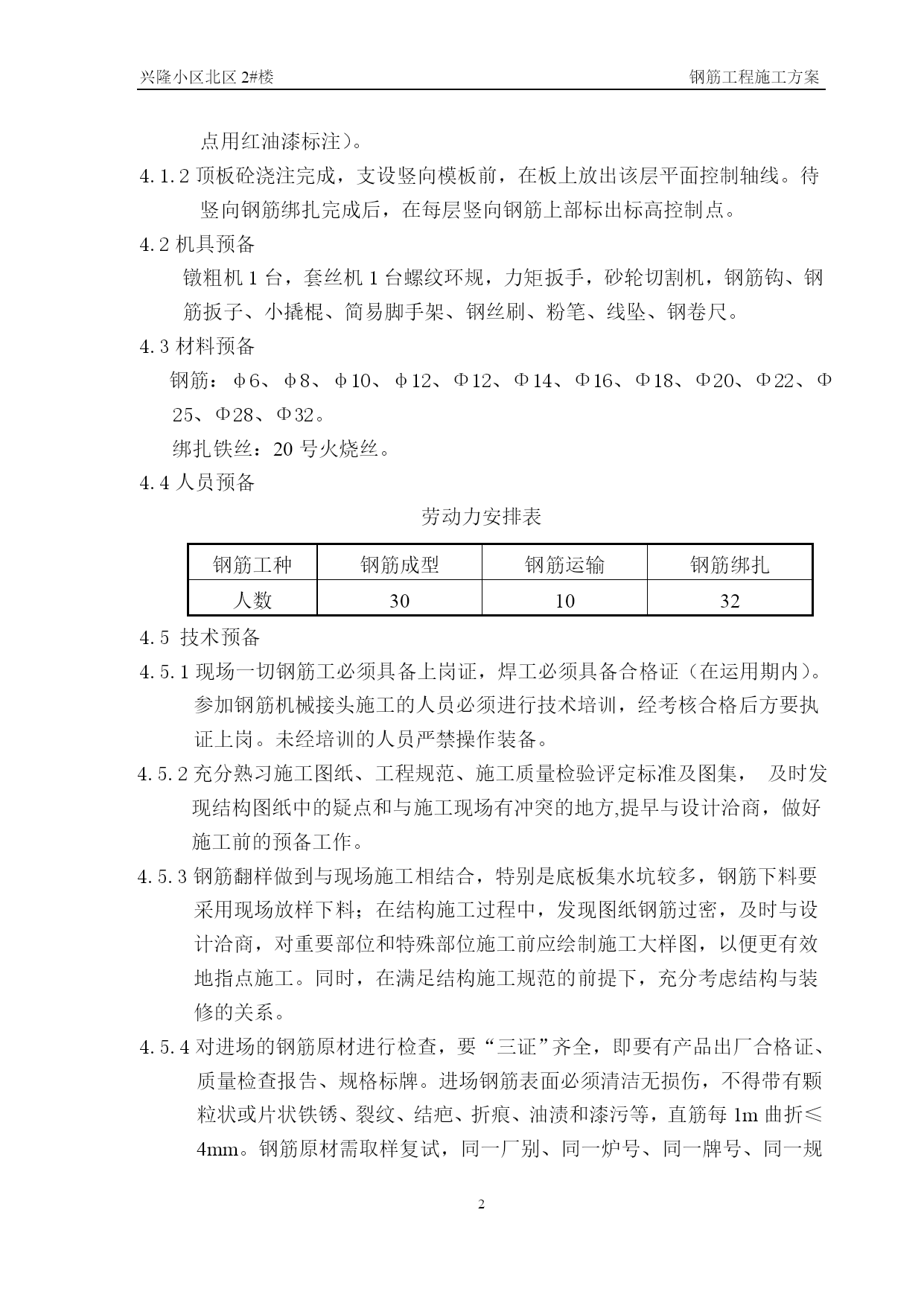

兴隆小区北区2#楼钢筋工程施工方案PAGEPAGE16编制根据序号名称备注1结构施工图2混凝土结构施工图平面全体表示方法制图规则和构造详图03G101-13建筑物抗震构造详图03G329-14混凝土结构工程质量验收规范GB50204-200252#施工组织设计2.工程概况2.1工程位于北京市朝阳区高碑店乡，南侧为京通快速路，东侧为兴盛西路，西临高碑店北路，北临朝阳路，为商住楼。地下两层，2楼：23层，建筑面积共为15829.51m2。主楼结构方式采用剪力墙结构，2#裙房结构方式采用框架结构；主楼与裙标之间留设后浇带。2#楼标准层层高为2.8m。2.2结构安全等级为二级，抗震烈度为8度，抗震等级为2级。±0.00标高相当于绝对标高33.300m。2.3该工程基础为箱形基础，底板厚为800mm，底板钢筋双层双向，程度连接采用直螺纹连接，墙体配筋均为双向双排钢筋网片，地下外墙竖向筋在外，程度筋在内；内墙程度筋在外，竖向筋在里，地上外墙竖向筋在内，程度筋在外；内墙程度筋在外，竖向筋在里。墙端及纵横墙交接处均设暗柱。施工安排3.1钢筋工程施工计划起止工夫:2004.4.5～2004.12.20。3.2施工方法3.2.1底板钢筋:采用墩粗直螺纹连接施工。3.2.2墙体钢筋:直径≥16的钢筋,采用墩粗直螺纹连接施工；＜16的钢筋采用绑扎搭接。3.2.3暗柱钢筋:直径≥16的钢筋,采用墩粗直螺纹连接施工；＜16的钢筋采用绑扎搭接。4.施工预备4.1测量预备4.1.1根据平面控制网,在防水保护层上放出轴线和基础梁、墙、柱地位线；底板高层钢筋绑扎完成后测量人员必须组织测放墙、柱插筋（每跨最少两点用红油漆标注）。4.1.2顶板砼浇注完成，支设竖向模板前，在板上放出该层平面控制轴线。待竖向钢筋绑扎完成后，在每层竖向钢筋上部标出标高控制点。4.2机具预备镦粗机1台，套丝机1台螺纹环规，力矩扳手，砂轮切割机，钢筋钩、钢筋扳子、小撬棍、简易脚手架、钢丝刷、粉笔、线坠、钢卷尺。4.3材料预备钢筋：φ6、φ8、φ10、φ12、Φ12、Φ14、Φ16、Φ18、Φ20、Φ22、Φ25、Φ28、Φ32。绑扎铁丝：20号火烧丝。4.4人员预备劳动力安排表钢筋工种钢筋成型钢筋运输钢筋绑扎人数3010324.5技术预备4.5.1现场一切钢筋工必须具备上岗证，焊工必须具备合格证（在运用期内）。参加钢筋机械接头施工的人员必须进行技术培训，经考核合格后方要执证上岗。未经培训的人员严禁操作装备。4.5.2充分熟习施工图纸、工程规范、施工质量检验评定标准及图集，及时发现结构图纸中的疑点和与施工现场有冲突的地方,提早与设计洽商，做好施工前的预备工作。4.5.3钢筋翻样做到与现场施工相结合，特别是底板集水坑较多，钢筋下料要采用现场放样下料；在结构施工过程中，发现图纸钢筋过密，及时与设计洽商，对重要部位和特殊部位施工前应绘制施工大样图，以便更有效地指点施工。同时，在满足结构施工规范的前提下，充分考虑结构与装修的关系。4.5.4对进场的钢筋原材进行检查，要“三证”齐全，即要有产品出厂合格证、质量检查报告、规格标牌。进场钢筋表面必须清洁无损伤，不得带有颗粒状或片状铁锈、裂纹、结疤、折痕、油渍和漆污等，直筋每1m曲折≤4mm。钢筋原材需取样复试，同一厂别、同一炉号、同一牌号、同一规格≤60T可作为一批，在原材料复试合格后方可运用。4.5.5曲折机、切断机、螺纹套丝机、力矩扳手等器具进场，必须经检测部门检查合格，并有合格证书。4.5.6钢筋滚扎直螺纹连接正式施工前，必须做钢筋接头工艺检验，合格后方可正式制造。现场检验：同一施工条件下采用同一批材料的同等级、同型式、同规格接头，以500个为一验收批进行检验和验收，不足500个也作为一个验收批，每一验收批在工程结构中随机抽取3个试件实验。4.5.7施工前根据本工程的具体特点，对操作人员进行相关的理论、规范教育，并进行具体操作的技术培训（本工程有钢筋直螺纹机械连接施工培训）。4.5.8做好工种间的交接检查记录，并要由交接工长签字认可。4.6作业条件4.6.1钢筋按施工平面图指定地位，按规格、运用部位、编号码放划一，下垫木方。4.6.2钢筋表面面如有生锈，在绑扎前清除干净，锈蚀严重侵蚀断面的钢筋不得运用。4.6.3绑钢筋前要将施工现场的钢筋上的铁锈和混凝土清理干净。4.6.4绑墙体钢筋前，顶板混凝土必须达到上人强度，并在钢筋成型料放料处满铺脚手板板，弹好墙身、洞口线，并将距墙边线5cm之内预留钢筋处的松懈混凝土剔凿干净，露出坚硬石子。4.6.5绑柱钢筋前，弹出柱的外皮尺寸线，剔出柱下层伸出钢筋处的松懈混凝土，并用钢丝刷清理钢筋上的混凝土。4.6.6绑板钢筋前
