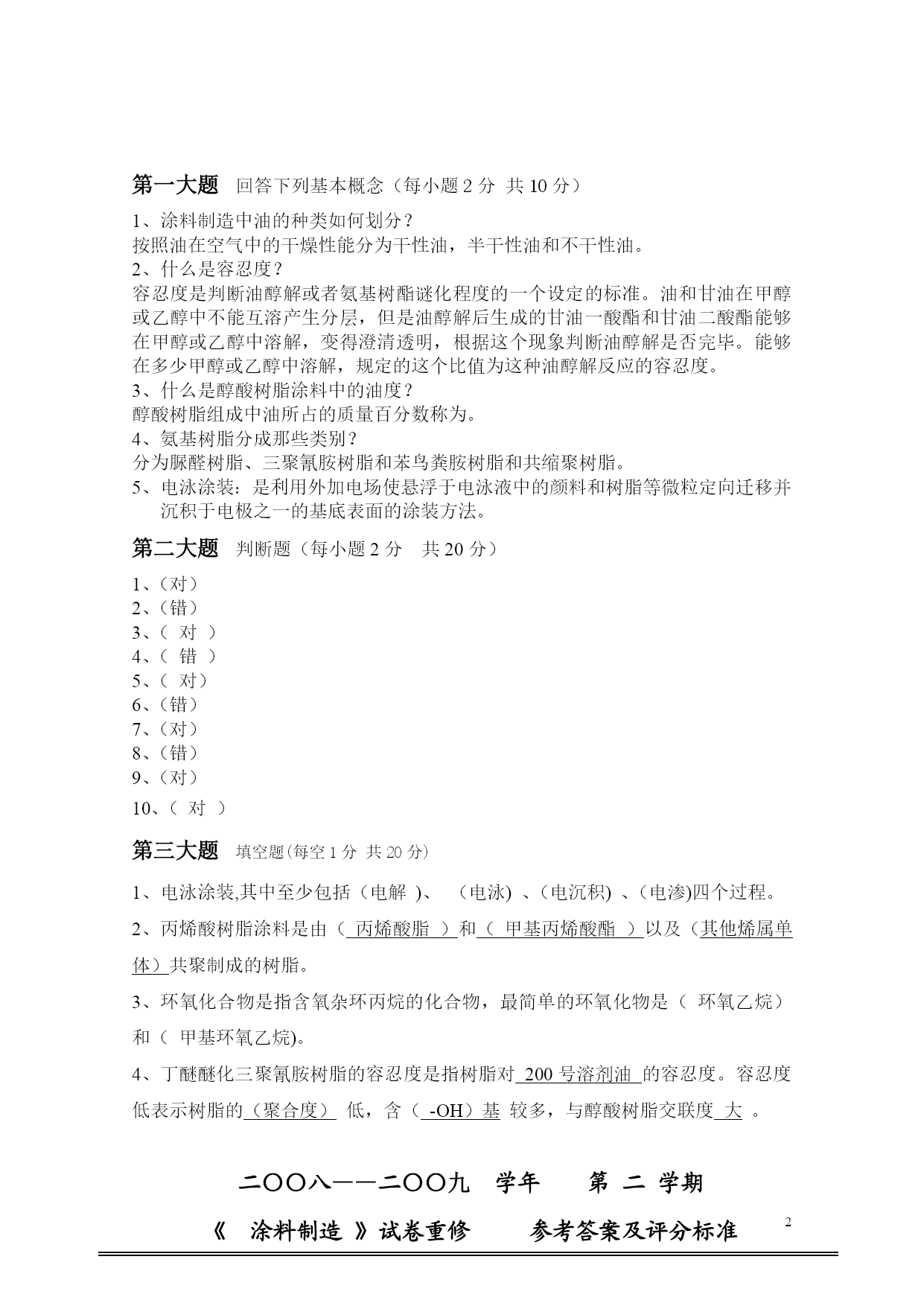

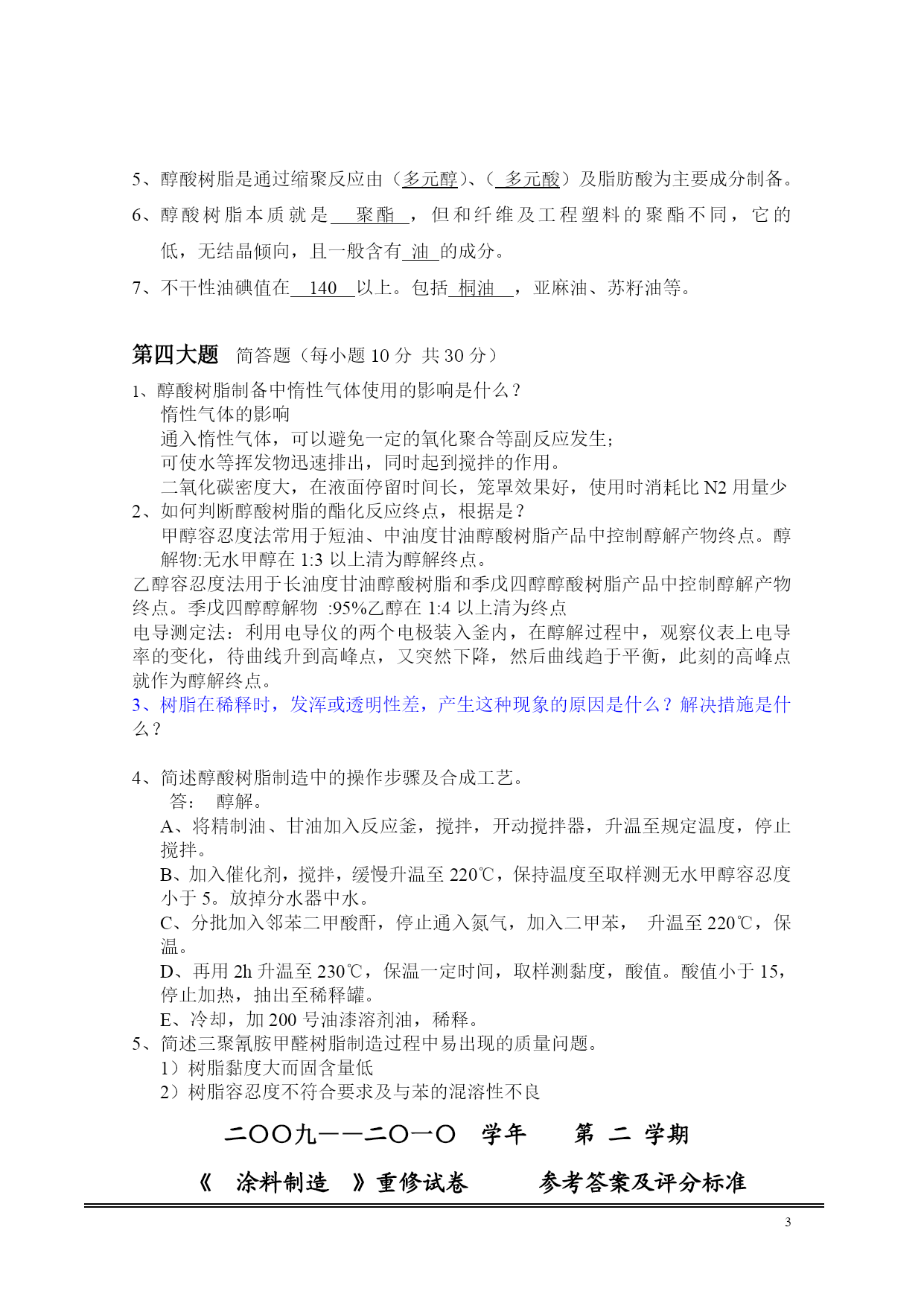

PAGEPAGE5沈阳理工大学试卷参考答案及评分标准（2009-2010学年第二学期）课程名称涂料制造考试班级重修06080301-4命题教师张爱黎答案[A或B]考核形式[开、闭]闭考试类型[考查、考试]2010年5月日二〇〇九——二〇一〇学年第二学期《涂料制造》重修试卷参考答案及评分标准第一大题回答下列基本概念（每小题2分共10分）1、涂料制造中油的种类如何划分？按照油在空气中的干燥性能分为干性油，半干性油和不干性油。2、什么是容忍度？容忍度是判断油醇解或者氨基树酯谜化程度的一个设定的标准。油和甘油在甲醇或乙醇中不能互溶产生分层，但是油醇解后生成的甘油一酸酯和甘油二酸酯能够在甲醇或乙醇中溶解，变得澄清透明，根据这个现象判断油醇解是否完毕。能够在多少甲醇或乙醇中溶解，规定的这个比值为这种油醇解反应的容忍度。3、什么是醇酸树脂涂料中的油度？醇酸树脂组成中油所占的质量百分数称为。4、氨基树脂分成那些类别？分为脲醛树脂、三聚氰胺树脂和苯鸟粪胺树脂和共缩聚树脂。5、电泳涂装：是利用外加电场使悬浮于电泳液中的颜料和树脂等微粒定向迁移并沉积于电极之一的基底表面的涂装方法。第二大题判断题（每小题2分共20分）1、（对）2、（错）3、（对）4、（错）5、（对）6、（错）7、（对）8、（错）9、（对）10、（对）第三大题填空题(每空1分共20分)1、电泳涂装,其中至少包括（电解)、（电泳)、（电沉积)、（电渗)四个过程。2、丙烯酸树脂涂料是由（丙烯酸脂）和（甲基丙烯酸酯）以及（其他烯属单体）共聚制成的树脂。3、环氧化合物是指含氧杂环丙烷的化合物，最简单的环氧化物是（环氧乙烷）和（甲基环氧乙烷)。4、丁醚醚化三聚氰胺树脂的容忍度是指树脂对200号溶剂油的容忍度。容忍度低表示树脂的（聚合度）低，含（-OH）基较多，与醇酸树脂交联度大。二〇〇八——二〇〇九学年第二学期《涂料制造》试卷重修参考答案及评分标准5、醇酸树脂是通过缩聚反应由（多元醇）、（多元酸）及脂肪酸为主要成分制备。醇酸树脂本质就是聚酯，但和纤维及工程塑料的聚酯不同，它的低，无结晶倾向，且一般含有油的成分。不干性油碘值在140以上。包括桐油，亚麻油、苏籽油等。第四大题简答题（每小题10分共30分）1、醇酸树脂制备中惰性气体使用的影响是什么？惰性气体的影响通入惰性气体，可以避免一定的氧化聚合等副反应发生；可使水等挥发物迅速排出，同时起到搅拌的作用。二氧化碳密度大，在液面停留时间长，笼罩效果好，使用时消耗比N2用量少2、如何判断醇酸树脂的酯化反应终点，根据是？甲醇容忍度法常用于短油、中油度甘油醇酸树脂产品中控制醇解产物终点。醇解物:无水甲醇在1:3以上清为醇解终点。乙醇容忍度法用于长油度甘油醇酸树脂和季戊四醇醇酸树脂产品中控制醇解产物终点。季戊四醇醇解物:95%乙醇在1:4以上清为终点电导测定法：利用电导仪的两个电极装入釜内，在醇解过程中，观察仪表上电导率的变化，待曲线升到高峰点，又突然下降，然后曲线趋于平衡，此刻的高峰点就作为醇解终点。3、树脂在稀释时，发浑或透明性差，产生这种现象的原因是什么？解决措施是什么？4、简述醇酸树脂制造中的操作步骤及合成工艺。答：醇解。A、将精制油、甘油加入反应釜，搅拌，开动搅拌器，升温至规定温度，停止搅拌。B、加入催化剂，搅拌，缓慢升温至220℃，保持温度至取样测无水甲醇容忍度小于5。放掉分水器中水。C、分批加入邻苯二甲酸酐，停止通入氮气，加入二甲苯，升温至220℃，保温。D、再用2h升温至230℃，保温一定时间，取样测黏度，酸值。酸值小于15，停止加热，抽出至稀释罐。E、冷却，加200号油漆溶剂油，稀释。5、简述三聚氰胺甲醛树脂制造过程中易出现的质量问题。1）树脂黏度大而固含量低2）树脂容忍度不符合要求及与苯的混溶性不良二〇〇九——二〇一〇学年第二学期《涂料制造》重修试卷参考答案及评分标准3）树脂和不干性油醇酸树脂混溶性不良及成膜外观出现病态4）贮存过程中有析出物5）贮存稳定性差6）漆膜干性慢，硬度低7）漆膜发白、起泡、剥落和耐水性差第五大题计算题（20分）1、现设计一个50%油度松香改性亚麻仁甘油醇酸树脂的配方，已知总酸当量数为1（其中苯酐为0.9，顺酐为0.066，松香酸为0.034），醇过量为5%，固体含量为50，溶剂配比为200号溶剂汽油为95%，二甲苯为5%，试求其配方组成？（已知苯酐当量74）答：所以油脂用量=因为溶剂加入量=所以溶剂加入量=209×二甲苯加入量=209×5%=10.4，200号溶剂油加入量=209×95%=198.
