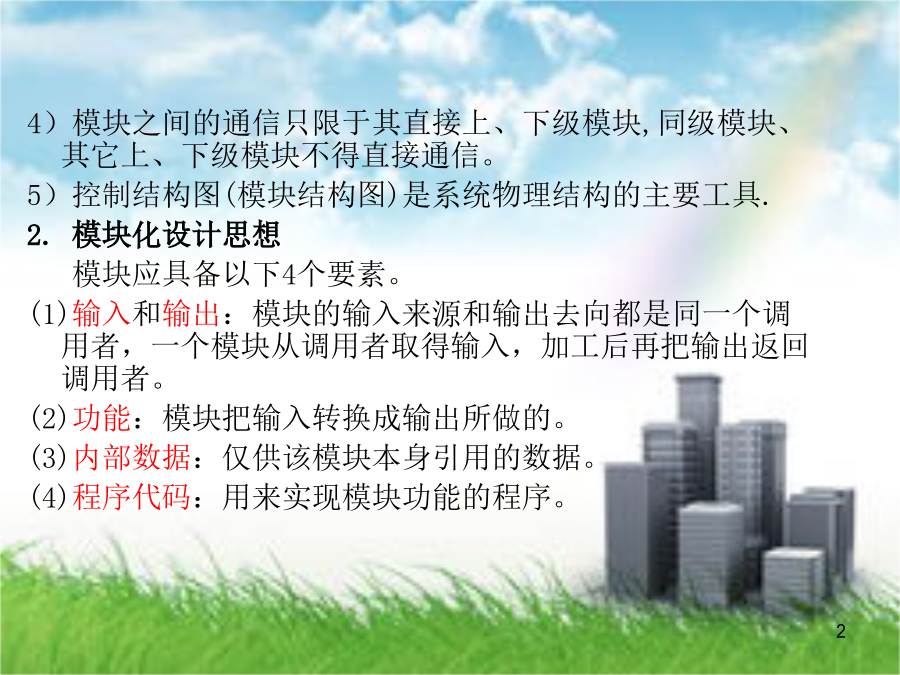

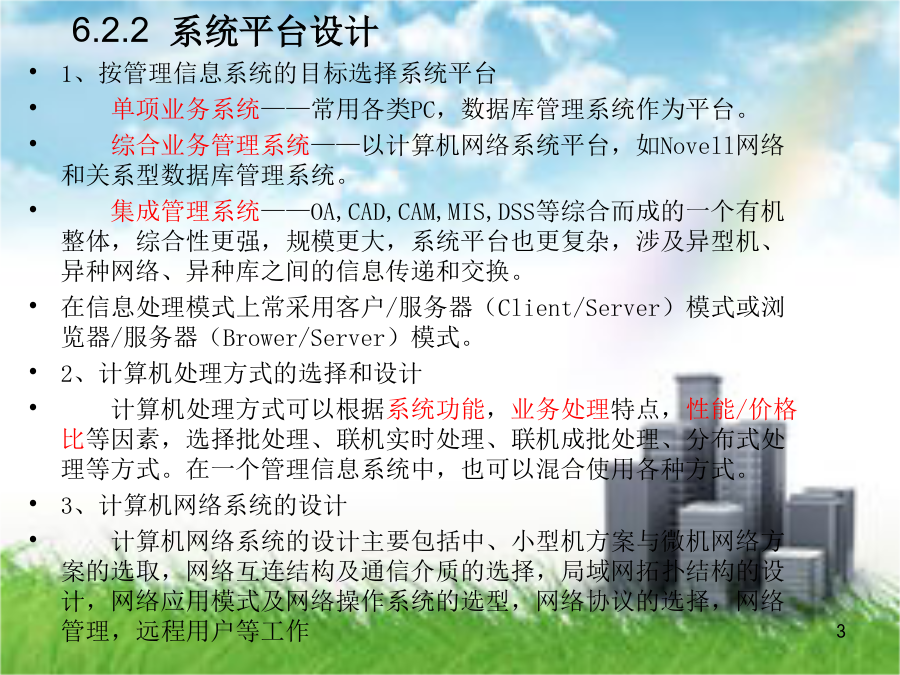

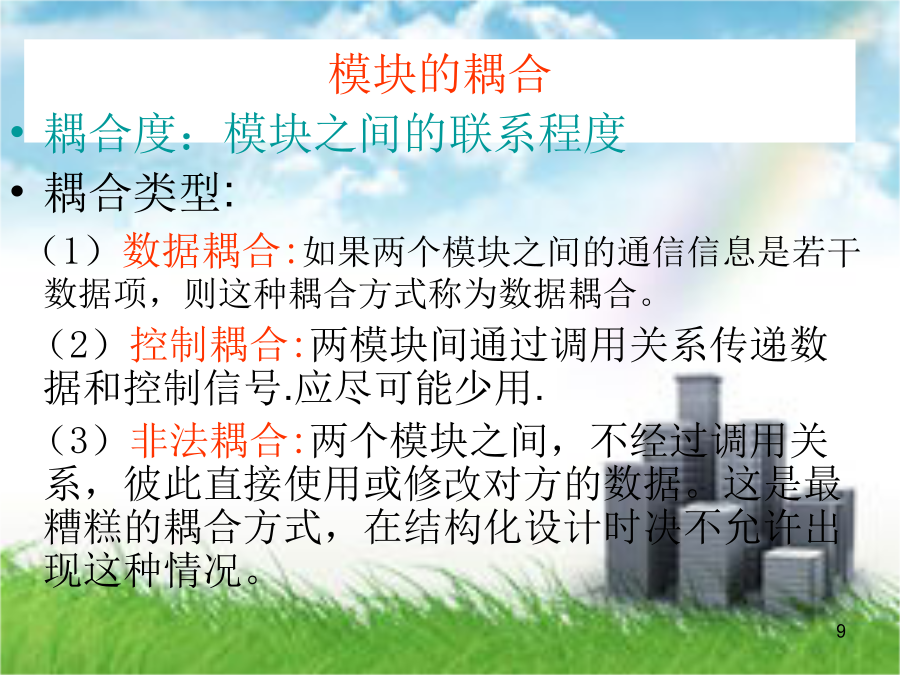

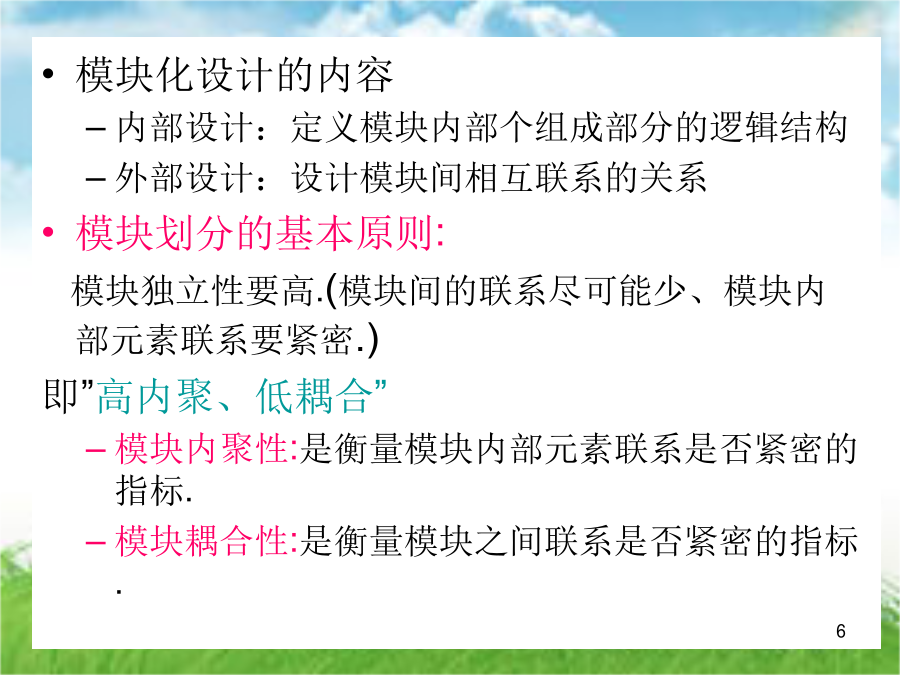

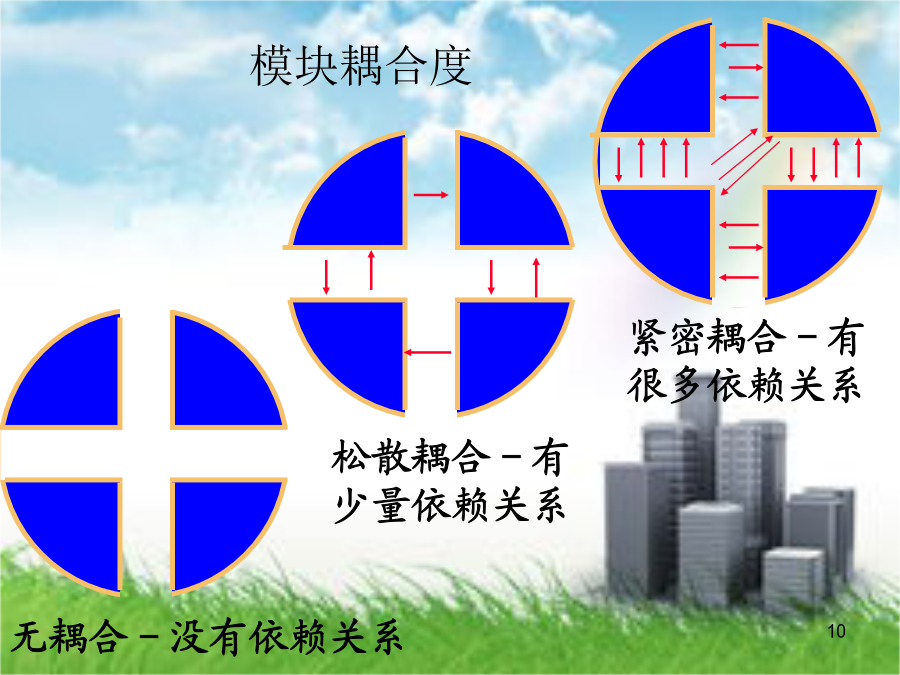

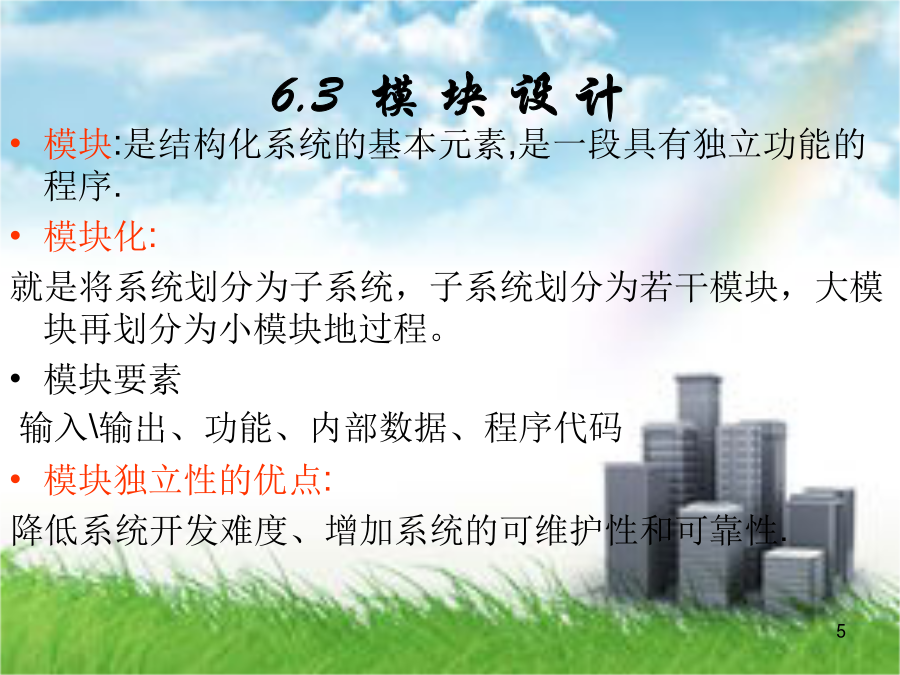

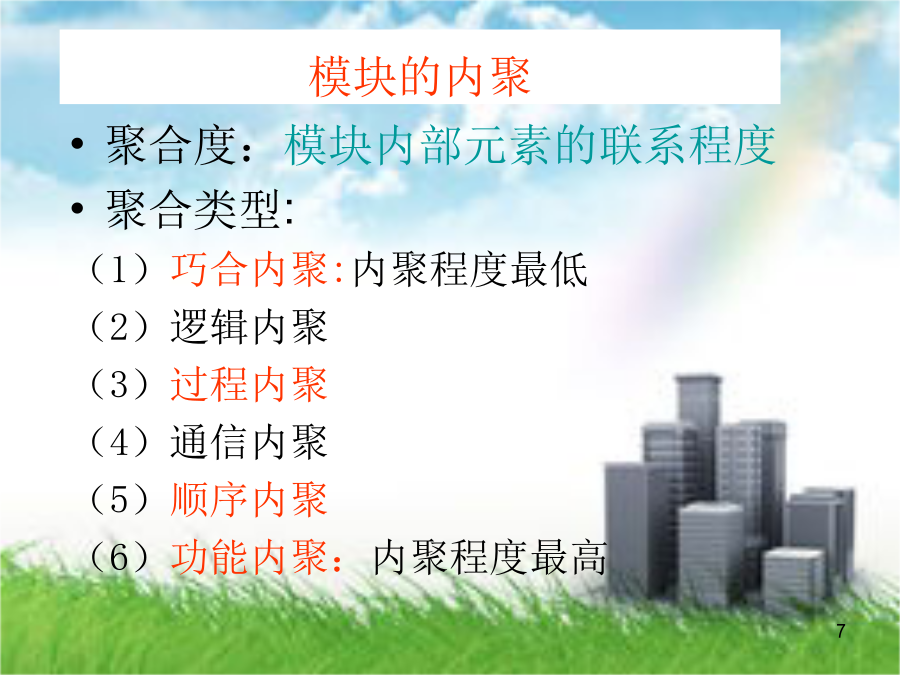

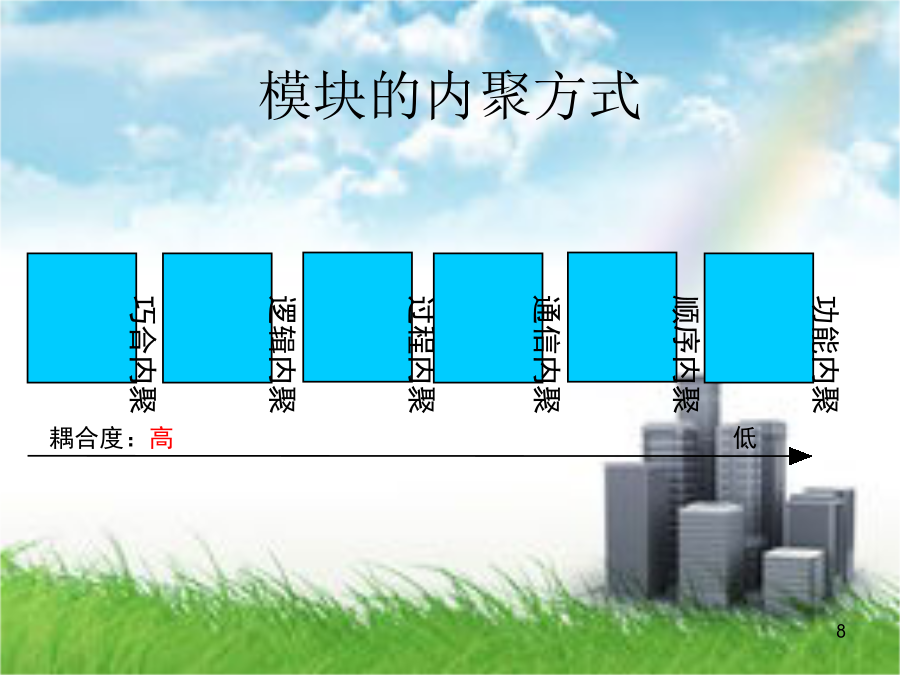

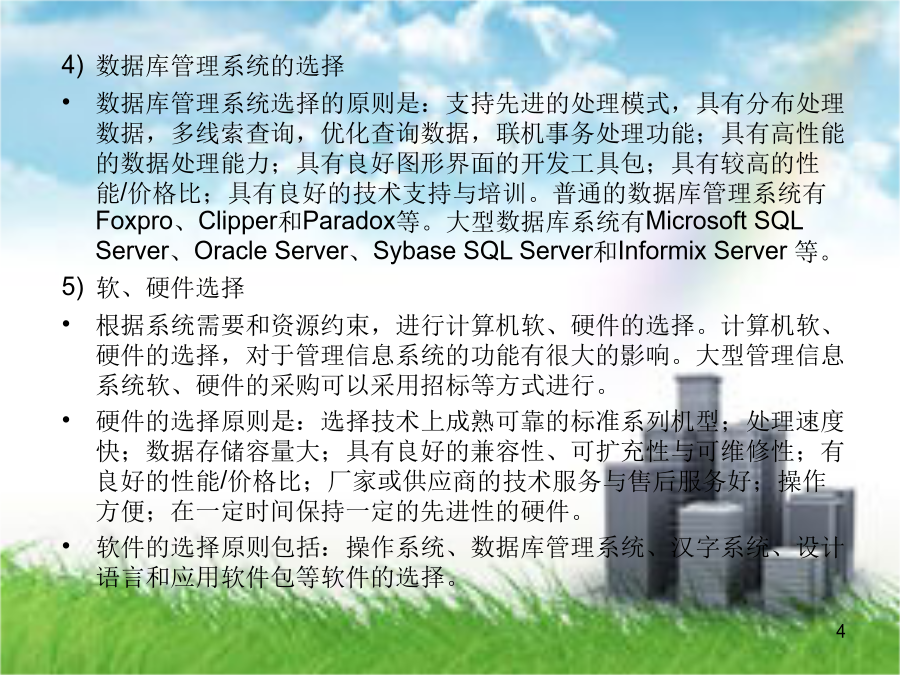

6.2.1系统总体功能结构设计1.1结构化设计思想1)系统性2)层次性1.2结构化设计的基本思想的要点:1)模块化2)自顶向下,逐步求精3)上层模块分解为下层模块.有三种不同的结构形式:顺序结构、选择结构和循环结构。4)模块之间的通信只限于其直接上、下级模块,同级模块、其它上、下级模块不得直接通信。5)控制结构图(模块结构图)是系统物理结构的主要工具.2.模块化设计思想模块应具备以下4个要素。(1)输入和输出:模块的输入来源和输出去向都是同一个调用者,一个模块从调用者取得输入,加工后再把输出返回调用者。(2)功能:模块把输入转换成输出所做的。(3)内部数据:仅供该模块本身引用的数据。(4)程序代码:用来实现模块功能的程序。6.2.2系统平台设计1、按管理信息系统的目标选择系统平台单项业务系统——常用各类PC,数据库管理系统作为平台。综合业务管理系统——以计算机网络系统平台,如Novell网络和关系型数据库管理系统。集成管理系统——OA,CAD,CAM,MIS,DSS等综合而成的一个有机整体,综合性更强,规模更大,系统平台也更复杂,涉及异型机、异种网络、异种库之间的信息传递和交换。在信息处理模式上常采用客户/服务器(Client/Server)模式或浏览器/服务器(Brower/Server)模式。2、计算机处理方式的选择和设计计算机处理方式可以根据系统功能,业务处理特点,性能/价格比等因素,选择批处理、联机实时处理、联机成批处理、分布式处理等方式。在一个管理信息系统中,也可以混合使用各种方式。3、计算机网络系统的设计计算机网络系统的设计主要包括中、小型机方案与微机网络方案的选取,网络互连结构及通信介质的选择,局域网拓扑结构的设计,网络应用模式及网络操作系统的选型,网络协议的选择,网络管理,远程用户等工作4)数据库管理系统的选择数据库管理系统选择的原则是:支持先进的处理模式,具有分布处理数据,多线索查询,优化查询数据,联机事务处理功能;具有高性能的数据处理能力;具有良好图形界面的开发工具包;具有较高的性能/价格比;具有良好的技术支持与培训。普通的数据库管理系统有Foxpro、Clipper和Paradox等。大型数据库系统有MicrosoftSQLServer、OracleServer、SybaseSQLServer和InformixServer等。5)软、硬件选择根据系统需要和资源约束,进行计算机软、硬件的选择。计算机软、硬件的选择,对于管理信息系统的功能有很大的影响。大型管理信息系统软、硬件的采购可以采用招标等方式进行。硬件的选择原则是:选择技术上成熟可靠的标准系列机型;处理速度快;数据存储容量大;具有良好的兼容性、可扩充性与可维修性;有良好的性能/价格比;厂家或供应商的技术服务与售后服务好;操作方便;在一定时间保持一定的先进性的硬件。软件的选择原则包括:操作系统、数据库管理系统、汉字系统、设计语言和应用软件包等软件的选择。模块:是结构化系统的基本元素,是一段具有独立功能的程序.模块化:就是将系统划分为子系统,子系统划分为若干模块,大模块再划分为小模块地过程。模块要素输入\输出、功能、内部数据、程序代码模块独立性的优点:降低系统开发难度、增加系统的可维护性和可靠性.模块化设计的内容内部设计:定义模块内部个组成部分的逻辑结构外部设计:设计模块间相互联系的关系模块划分的基本原则:模块独立性要高.(模块间的联系尽可能少、模块内部元素联系要紧密.)即”高内聚、低耦合”模块内聚性:是衡量模块内部元素联系是否紧密的指标.模块耦合性:是衡量模块之间联系是否紧密的指标.模块的内聚模块的耦合无耦合-没有依赖关系模块间的来往信息可以作数据用,也可以作控制信息用两个模块之间的三种耦合方式对子系统或模块进行划分的依据按照结构化设计的思想,对模块或子系统进行划分的依据通常有以下几种。(1)按逻辑划分,把相类似的处理逻辑功能放在一个子系统或模块里。(2)按时间划分,把要在同一时间段执行的各种处理结合成一个子系统或模块。(3)按过程划分,即按工作流程划分。从控制流程的角度来看,同一子系统或模块的许多功能都应该是相关的。(4)按通信划分,把相互需要较多通信的处理结合成一个子系统或模块。这样可减少子系统间或模块间的通信,使接口简单。(5)按职能划分,即按管理的功能。一般来说,按职能划分子系统、按逻辑划分模块的方式是比较合理和方便的,图6-1所示就是按这种方式划分所组成的系统。模块结构的标准形式变换分析型:16事务分析型(1):事务分析型(2):事务型模块结构事务型系统由三层组成:事务层、操作层和细节层,它的功能是对接收的事务,按其类
