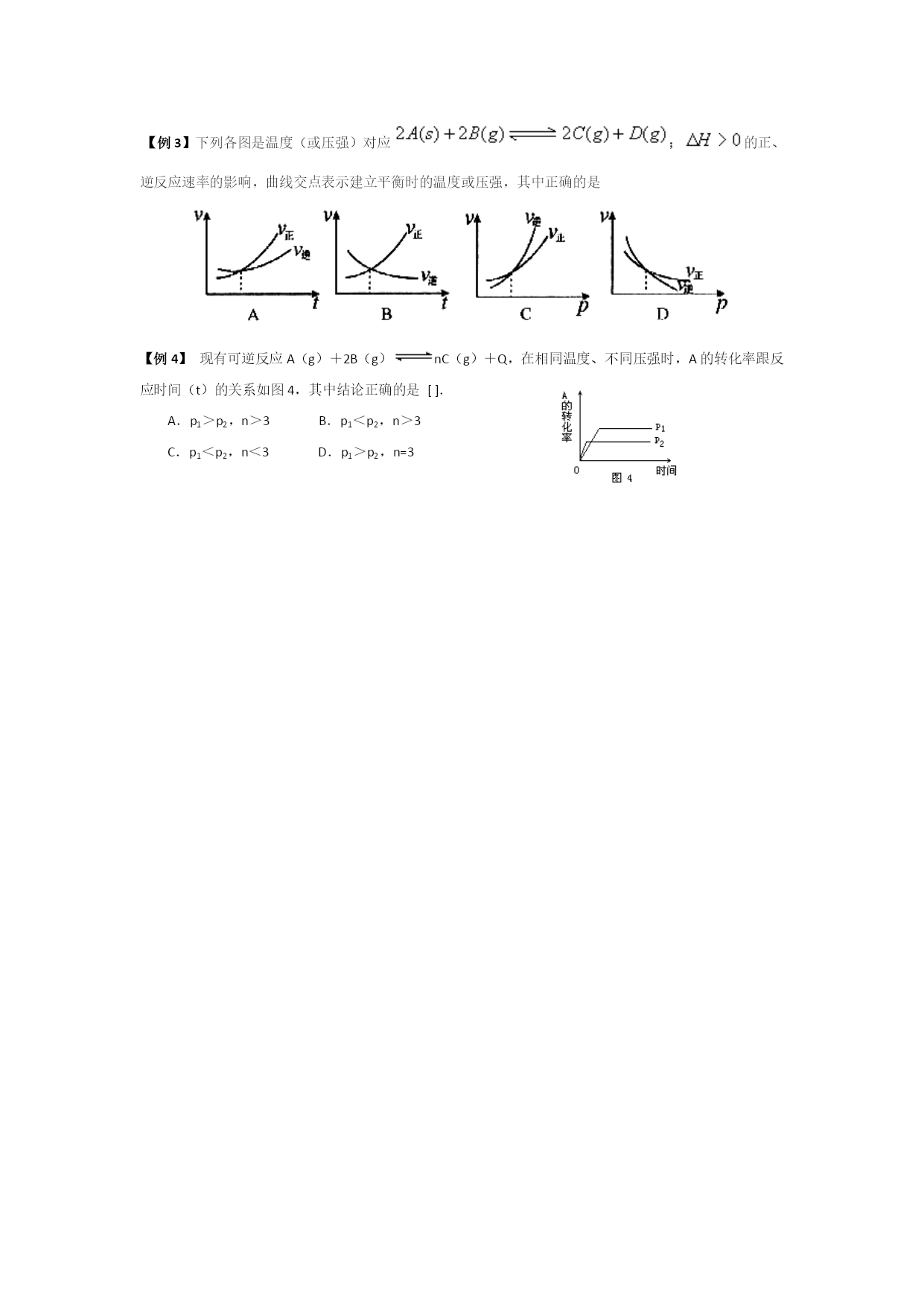

化学平衡的图像1．牢固掌握有关的概念与原理，尤其要注意外界条件的改变对一个可逆反应来讲，正逆反应速率如何变化，化学平衡如何移动，在速度-时间图、转化率-时间图、反应物的含量-浓度图等上如何体现。要能够画出有关的变化图象。2．对于化学反应速率的有关图象问题，可按以下的方法进行分析：（1）认清坐标系，搞清纵、横坐标所代表的意义，并与有关的原理挂钩。（2）看清起点，分清反应物、生成物，浓度减小的是反应物，浓度增大的是生成物一般生成物多数以原点为起点。（3）抓住变化趋势，分清正、逆反应，吸、放热反应。升高温度时，v（吸）>v(放)，在速率-时间图上，要注意看清曲线是连续的还是跳跃的，分清渐变和突变，大变和小变。例如，升高温度，v(吸)大增，v(放)小增，增大反应物浓度，v(正)突变，v(逆)渐变。（4）注意终点。例如在浓度-时间图上，一定要看清终点时反应物的消耗量、生成物的增加量，并结合有关原理进行推理判断。3．对于化学平衡的有关图象问题，可按以下的方法进行分析：（1）认清坐标系，搞清纵、横坐标所代表的意义，并与勒沙特列原理挂钩。（2）紧扣可逆反应的特征，搞清正反应方向是吸热还是放热，体积增大还是减小、不变，有无固体、纯液体物质参加或生成等。（3）看清速率的变化及变化量的大小，在条件与变化之间搭桥。（4）看清起点、拐点、终点，看清曲线的变化趋势。（5）先拐先平。例如，在转化率-时间图上，先出现拐点的曲线先达到平衡，此时逆向推理可得该变化的温度高、浓度大、压强高。（6）定一议二。当图象中有三个量时，先确定一个量不变再讨论另外两个量的关系。【例1】某温度下，在体积为5Ｌ的容器中，Ａ、Ｂ、Ｃ三种物质物质的量随着时间变化的关系如图1所示，则该反应的化学方程式为_________，2ｓ内用Ａ的浓度变化和用Ｂ的浓度变化表示的平均反应速率分别为_________、_________。【例2】对达到平衡状态的可逆反应X+YZ+W，在其他条件不变的情况下，增大压强，反应速率变化图象如图1所示，则图象中关于X、Y、Z、W四种物质的聚集状态为A．Z、W均为气体，X、Y中有一种是气体B．Z、W中有一种是气体，X、Y皆非气体C．X、Y、Z、W皆非气体D．X、Y均为气体，Z、W中有一种为气体【例3】下列各图是温度（或压强）对应；的正、逆反应速率的影响，曲线交点表示建立平衡时的温度或压强，其中正确的是【例4】现有可逆反应A（g）＋2B（g）nC（g）＋Q，在相同温度、不同压强时，A的转化率跟反应时间（t）的关系如图4，其中结论正确的是[]．A．p1＞p2，n＞3B．p1＜p2，n＞3C．p1＜p2，n＜3D．p1＞p2，n=3
