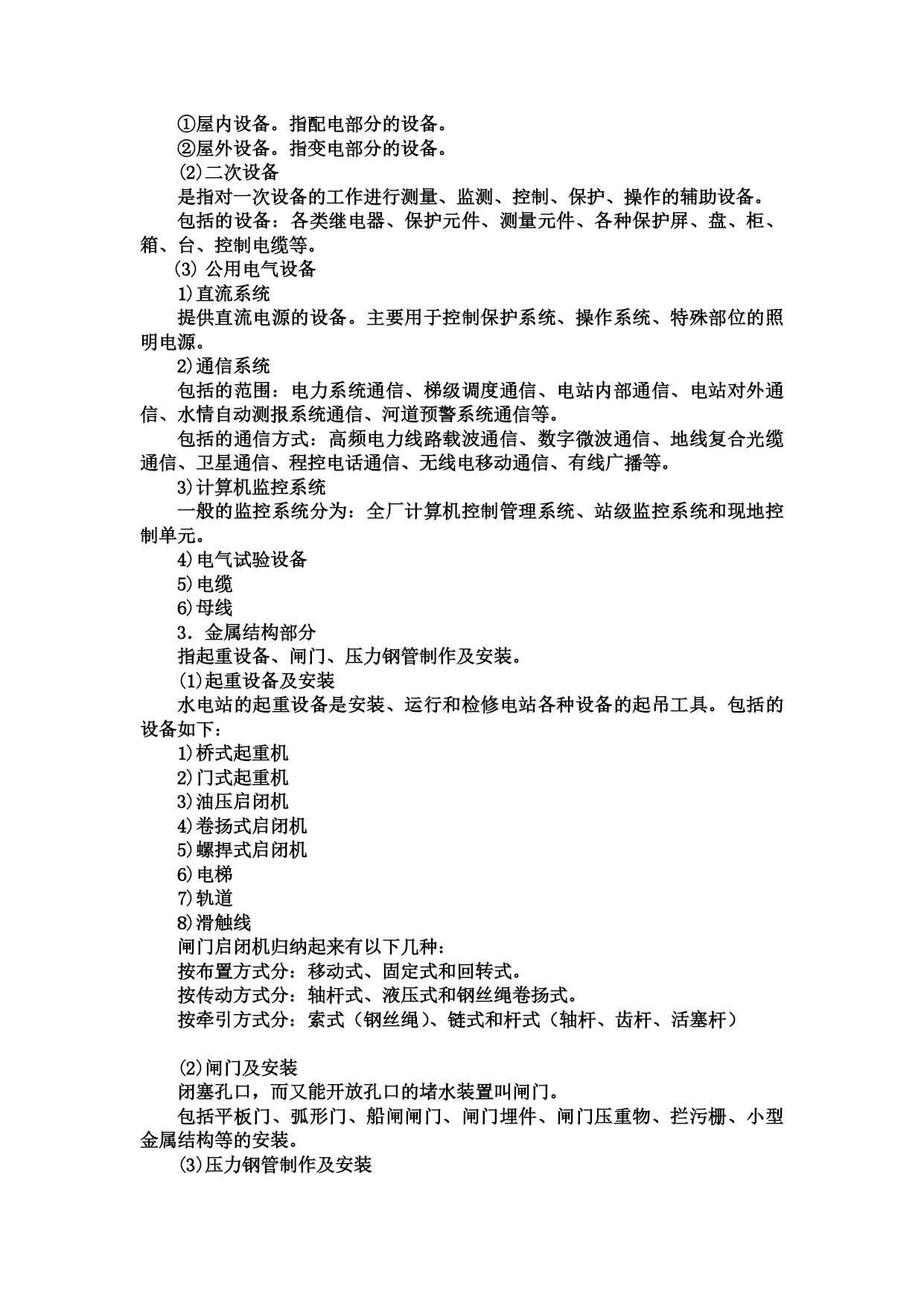

三、设备及安装工程（包括机电及金属结构设备及安装工程）(一)、概述：在水利水电建设工程中，随着水电站规模不断扩大，自动化水平的提高,其比重也在不断地增长。设备及安装工程的投资一般约占总投资的30%～40%左右。因此，认真编好设备及安装工程概算是一项十分重要的工作。编制设备及安装工程投资，首先应掌握项目划分，应正确的将设备清单按照概（预）算要求分门别类，逐项计算。设备及安装工程可分为三部份：机、电、金属结构。1．机械部份指水轮机、水轮发电机、调速器及其辅助设备及安装。水轮机是将水能转换为机械能的一种动力机械。按其水流作用原理和结构特征，水轮机分为两大类：反击式水轮机和冲击式水轮机。水轮机调速器的主要功能：是检测机组转速偏差，并将它按一定的特性转换成接力器的行程差，借以调整机组功率，使机组在给定的负荷下以给定的转速稳定运行。水轮发电机由水轮机驱动，将水轮机的机械能转换成电能的机器叫水轮发电机。它发出的电能通过变压器升压输送到电力系统中去。水轮机和水轮发电机合称为水轮发电机组（或机组）。水轮发电机的安装程序随机组型式、土建工程进度、设备到货情况及场地布置的不同、起吊设备的能力不同有所变化，但基本原则是一致的。在一般施工组织设计中，应尽量考虑到同土建工程及水轮机安装进度的平行交叉作业，尽量做到少占直线工期，充分利用现有场地及施工设备进行大件预组装，然后把已组装好的大件，按顺序分别吊入机坑进行总装，从而保证了质量，加快了施工进度。水力机械辅助设备直接为水轮发电机组服务的设备称为水力机械辅助设备，主要包括油系统设备；压气系统设备；水系统设备；油、气、水管路（含管子、附件、阀门等）的安装。2．电气部份指一次设备、二次设备及其他电气设备及安装。(1)一次设备是指直接输送、分配电能的设备。它所承受的电压较高。1)按电压等级分。①变电站电压：11kV、35kV、110kV、220kV、330kV、500kV。包括的设备：主变压器、断路器、隔离开关、避雷器、电压互感器、电流互感器、电抗器、组合电器、高压电缆及其终端、阻波器及一次拉线等。②发电机电压：6.3kV、10.5kV、13.8kV、15.75kV、18kV、20kV。包括的设备：断路器、隔离开关、电压互感器、电流互感器、避雷器、消弧线卷、母线、电缆等。③高压开关柜：6.3kV、10.5kV。包括的设备：高压开关柜、母线桥等。④厂用电设备：380V/220V、10.5kV。包括的设备：厂用变压器、低压开关柜、低压配电盘、动力柜、动力配电箱、低压电器（磁力启动器、自动空气开关、补偿器、闸刀、熔断器等）。2)按设备所处的位置分。①屋内设备。指配电部分的设备。②屋外设备。指变电部分的设备。(2)二次设备是指对一次设备的工作进行测量、监测、控制、保护、操作的辅助设备。包括的设备：各类继电器、保护元件、测量元件、各种保护屏、盘、柜、箱、台、控制电缆等。公用电气设备1)直流系统提供直流电源的设备。主要用于控制保护系统、操作系统、特殊部位的照明电源。2)通信系统包括的范围：电力系统通信、梯级调度通信、电站内部通信、电站对外通信、水情自动测报系统通信、河道预警系统通信等。包括的通信方式：高频电力线路载波通信、数字微波通信、地线复合光缆通信、卫星通信、程控电话通信、无线电移动通信、有线广播等。3)计算机监控系统一般的监控系统分为：全厂计算机控制管理系统、站级监控系统和现地控制单元。4)电气试验设备5)电缆6)母线3．金属结构部分指起重设备、闸门、压力钢管制作及安装。(1)起重设备及安装水电站的起重设备是安装、运行和检修电站各种设备的起吊工具。包括的设备如下：1)桥式起重机2)门式起重机3)油压启闭机4)卷扬式启闭机5)螺捍式启闭机6)电梯7)轨道8)滑触线闸门启闭机归纳起来有以下几种：按布置方式分：移动式、固定式和回转式。按传动方式分：轴杆式、液压式和钢丝绳卷扬式。按牵引方式分：索式（钢丝绳）、链式和杆式（轴杆、齿杆、活塞杆）(2)闸门及安装闭塞孔口，而又能开放孔口的堵水装置叫闸门。包括平板门、弧形门、船闸闸门、闸门埋件、闸门压重物、拦污栅、小型金属结构等的安装。(3)压力钢管制作及安装压力钢管是水电站的主要组成部分，它从水库的进水口、压力前池或调压室将水流直接引入水轮机的蜗壳。钢管要承受较大的内水压力，并且是在不稳定的水流下工作，所以压力钢管要求有一定的强度、韧性和严密性，通常用优质钢板制成。(二)设备及安装工程概算编制依据及其他设备及安装工程概算是总概算的重要组成部分，造价专业人员要全面掌握它的构成、编制依据、采用的定额、指标、标准，编制顺序、步骤、采用的施工组织设计，以保证编制的
