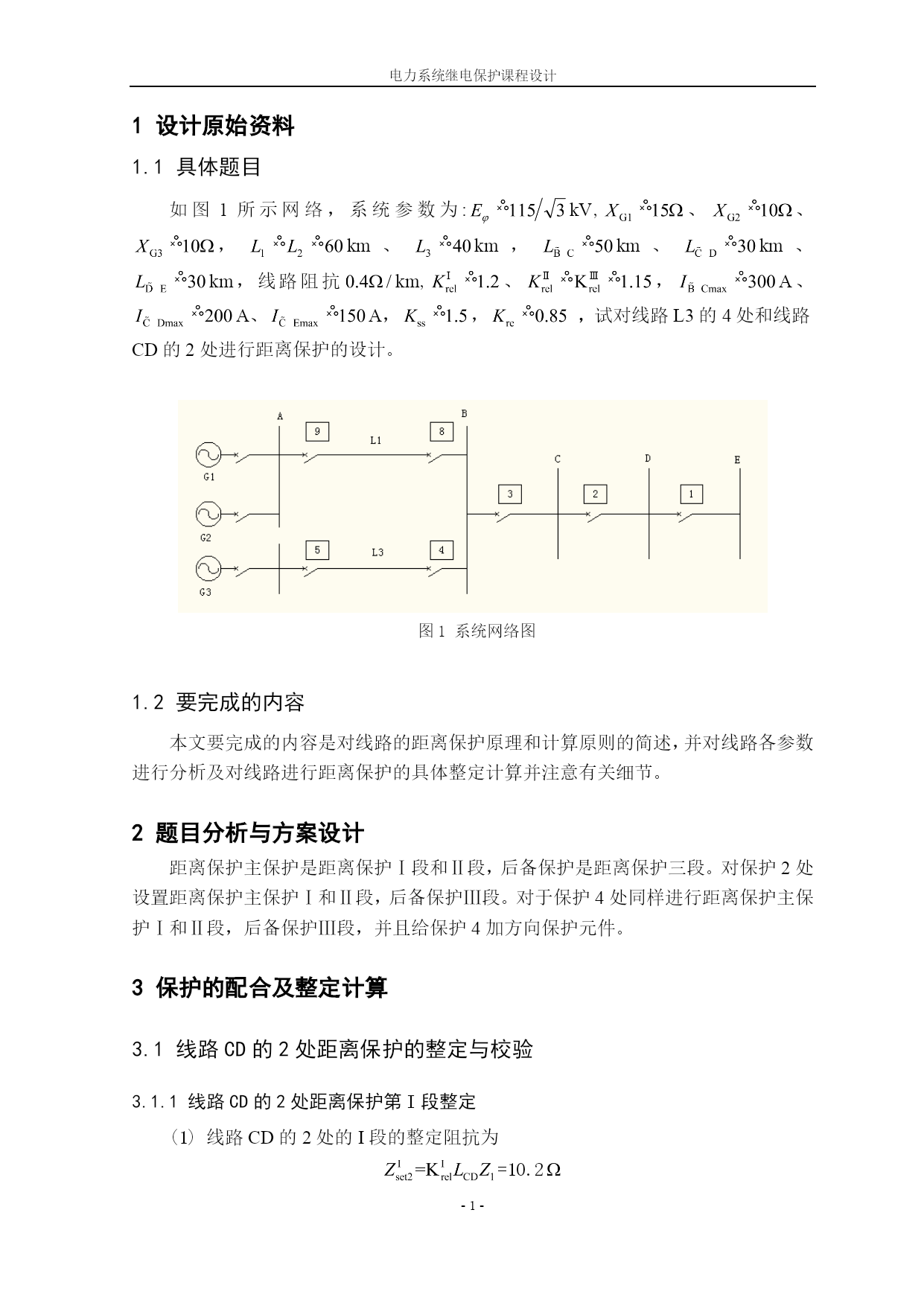

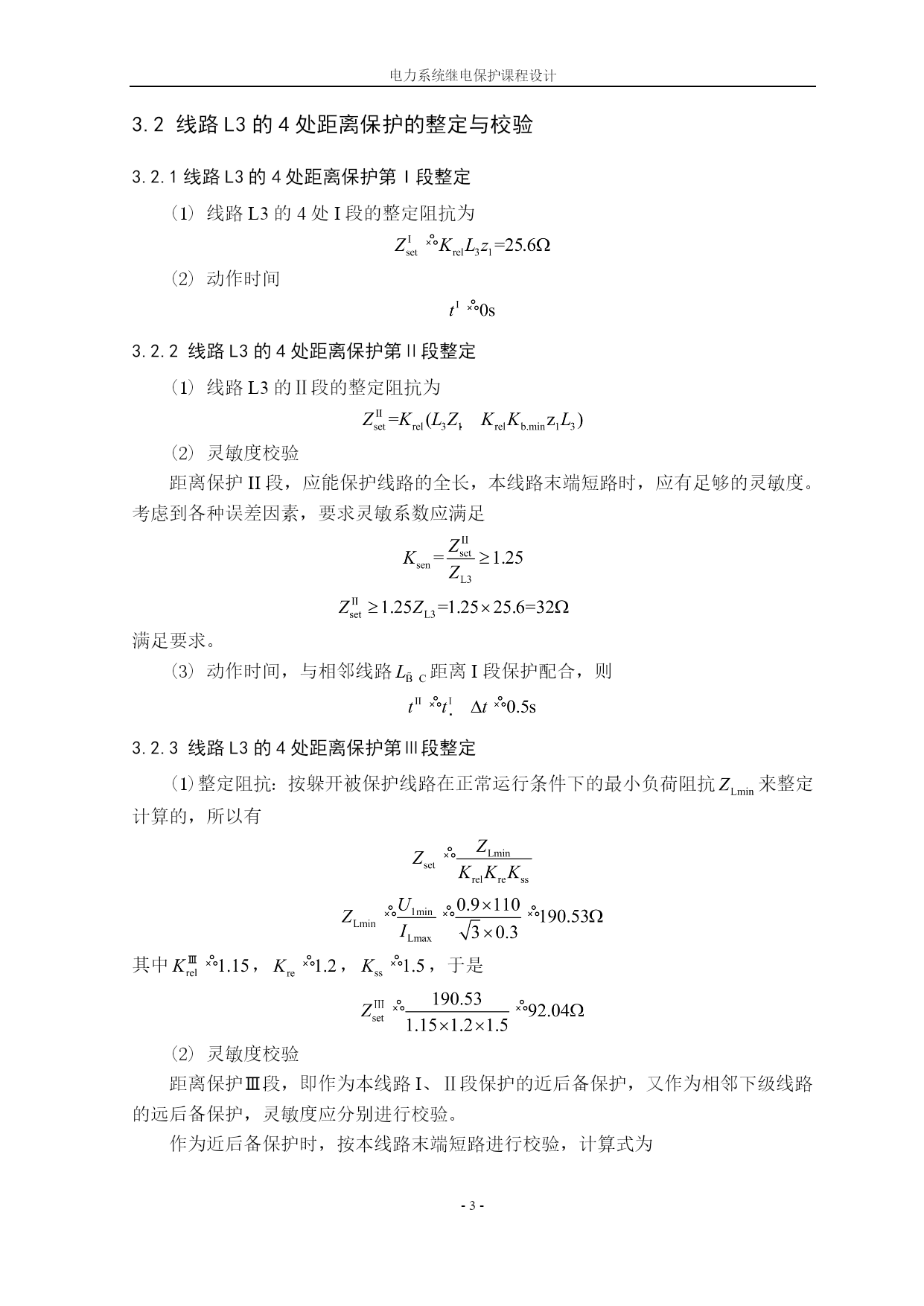

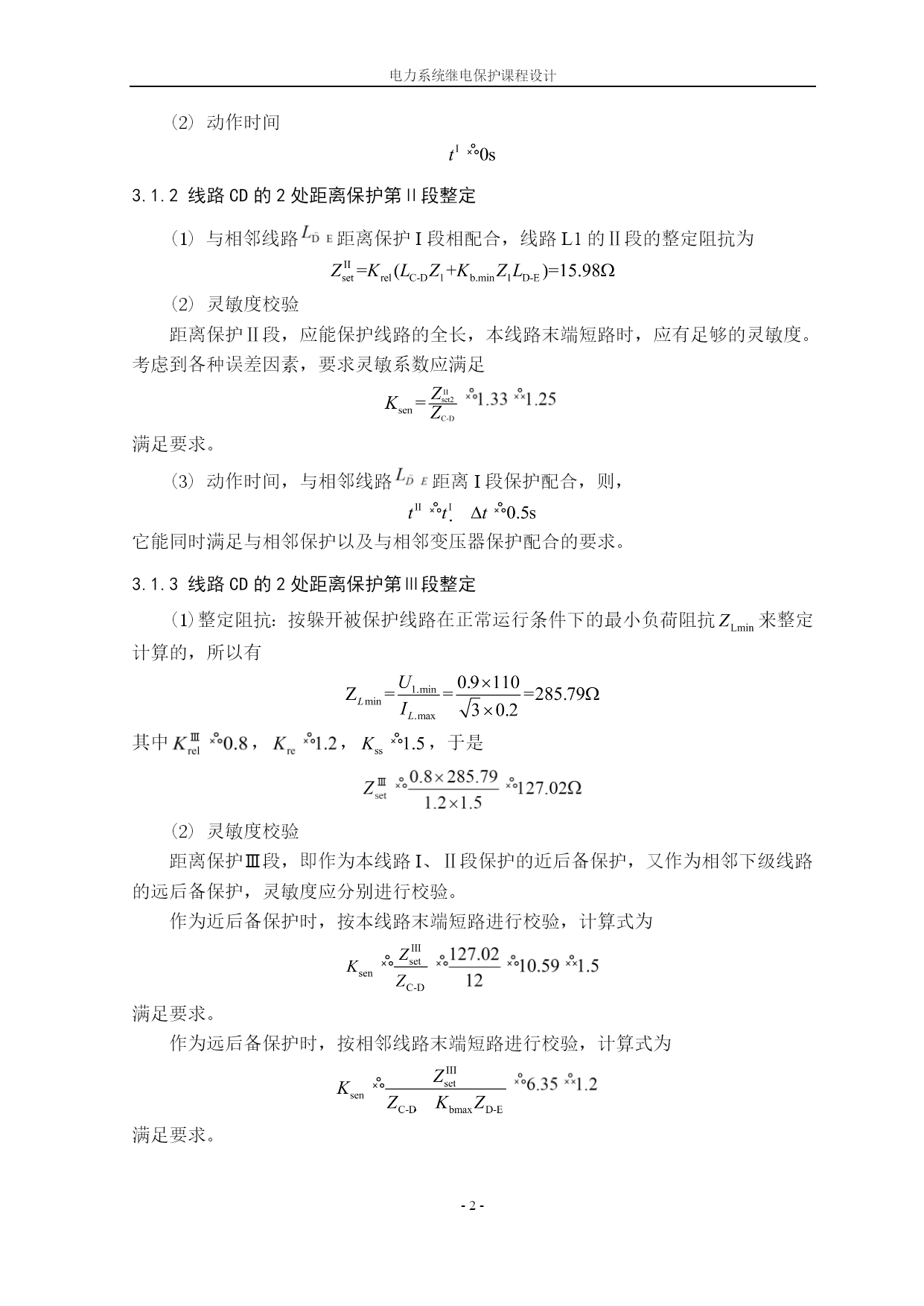

电力系统继电保护课程设计PAGE-6-PAGE\*MERGEFORMAT-5-电力系统继电保护课程设计指导教师评语报告（30）总成绩修改（40）平时（30）专业：电气工程及其自动化班级：姓名：学号：指导教师：兰州交通大学自动化与电气工程学院2012年7月7日电力系统继电保护课程设计PAGE\*MERGEFORMAT-1-1设计原始资料1.1具体题目如图1所示网络，系统参数为:kV,、、，km、km，km、km、km，线路阻抗km,、，A、A、A，，，试对线路L3的4处和线路CD的2处进行距离保护的设计。图1系统网络图1.2要完成的内容本文要完成的内容是对线路的距离保护原理和计算原则的简述，并对线路各参数进行分析及对线路进行距离保护的具体整定计算并注意有关细节。2题目分析与方案设计距离保护主保护是距离保护Ⅰ段和Ⅱ段，后备保护是距离保护三段。对保护2处设置距离保护主保护Ⅰ和Ⅱ段，后备保护Ⅲ段。对于保护4处同样进行距离保护主保护Ⅰ和Ⅱ段，后备保护Ⅲ段，并且给保护4加方向保护元件。3保护的配合及整定计算3.1线路CD的2处距离保护的整定与校验3.1.1线路CD的2处距离保护第I段整定(1)线路CD的2处的I段的整定阻抗为=10.2(2)动作时间3.1.2线路CD的2处距离保护第Ⅱ段整定与相邻线路距离保护I段相配合，线路L1的Ⅱ段的整定阻抗为(2)灵敏度校验距离保护Ⅱ段，应能保护线路的全长，本线路末端短路时，应有足够的灵敏度。考虑到各种误差因素，要求灵敏系数应满足满足要求。(3)动作时间，与相邻线路距离I段保护配合，则，它能同时满足与相邻保护以及与相邻变压器保护配合的要求。3.1.3线路CD的2处距离保护第Ⅲ段整定(1)整定阻抗：按躲开被保护线路在正常运行条件下的最小负荷阻抗来整定计算的，所以有其中，，，于是(2)灵敏度校验距离保护Ⅲ段，即作为本线路I、Ⅱ段保护的近后备保护，又作为相邻下级线路的远后备保护，灵敏度应分别进行校验。作为近后备保护时，按本线路末端短路进行校验，计算式为满足要求。作为远后备保护时，按相邻线路末端短路进行校验，计算式为满足要求。3.2线路L3的4处距离保护的整定与校验3.2.1线路L3的4处距离保护第I段整定(1)线路L3的4处I段的整定阻抗为(2)动作时间3.2.2线路L3的4处距离保护第Ⅱ段整定(1)线路L3的Ⅱ段的整定阻抗为(2)灵敏度校验距离保护II段，应能保护线路的全长，本线路末端短路时，应有足够的灵敏度。考虑到各种误差因素，要求灵敏系数应满足满足要求。(3)动作时间，与相邻线路距离I段保护配合，则3.2.3线路L3的4处距离保护第Ⅲ段整定(1)整定阻抗：按躲开被保护线路在正常运行条件下的最小负荷阻抗来整定计算的，所以有其中，，，于是(2)灵敏度校验距离保护Ⅲ段，即作为本线路I、Ⅱ段保护的近后备保护，又作为相邻下级线路的远后备保护，灵敏度应分别进行校验。作为近后备保护时，按本线路末端短路进行校验，计算式为满足要求。作为远后备保护时，按相邻线路末端短路进行校验，计算式为满足要求。4继电保护设备的选择电流互感器选型号为LCWB6-110W2屋外型的，电压互感器选其型号为YDR-110的，时间继电器选其型号为H3CR-G8EL。5二次原理图的绘制5.1保护测量电路对于动作于跳闸的继电保护功能来说，最为重要的是判断出故障处于规定的保护区内还是保护区外，至于区内或区外的具体位置，一般并不需要确切的知道，保护2和保护4处的原理相同，下面以保护2说明通过绝对值比较原理的实现，如图2所示。图2绝对值比较的电压形成5.2保护跳闸回路三段式距离保护主要由测量回路、起动回路和逻辑回路三部分组成，如图3所示。5.2.1启动回路起动回路主要由起动元件组成，起动元件可由电流继电器、阻抗继电器、负序电流继电器或负序零序电流增量继电器构成。图3保护跳闸回路5.2.2测量回路测量回路是测量短路点到保护安装处的距离，用以判断故障处于那一段保护范围。5.2.3逻辑回路逻辑回路主要由门电路和时间电路组成。与门电路包括与门、、或门和禁止门,用以分析判断是否应该跳闸。6保护的评价距离保护2处主保护距离保护I段是瞬时动作的，但是它只能保护线路全长的80%-85%，距离保护Ⅱ段配合下一段的I段。距离保护4处避免发生误动作，加方向保护元件。在距离保护满足四个要求，即可靠性、选择性、速动性和灵敏性。参考文献[1]张保会主编.电力系统继电保护[M].北京:中国电力
