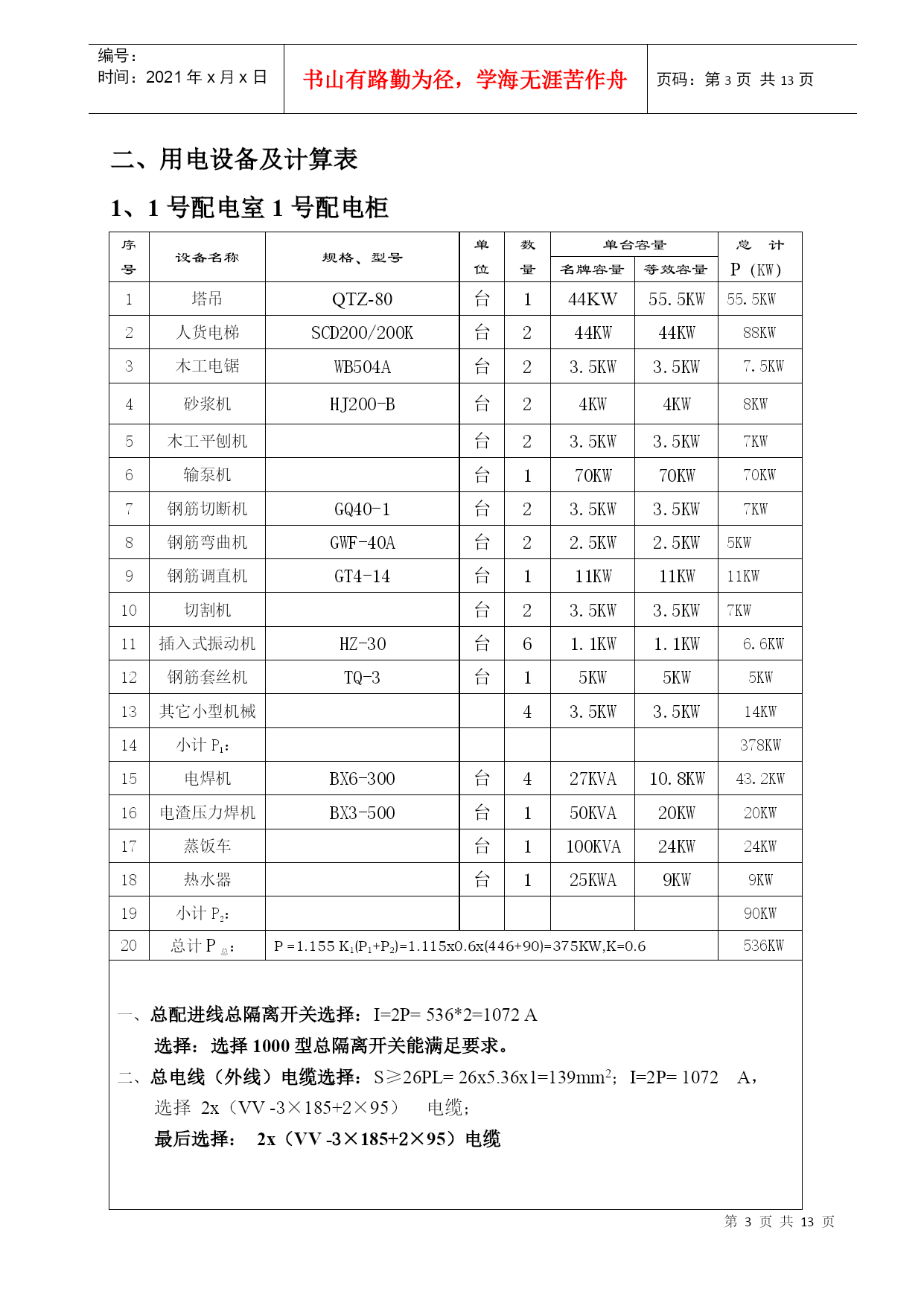

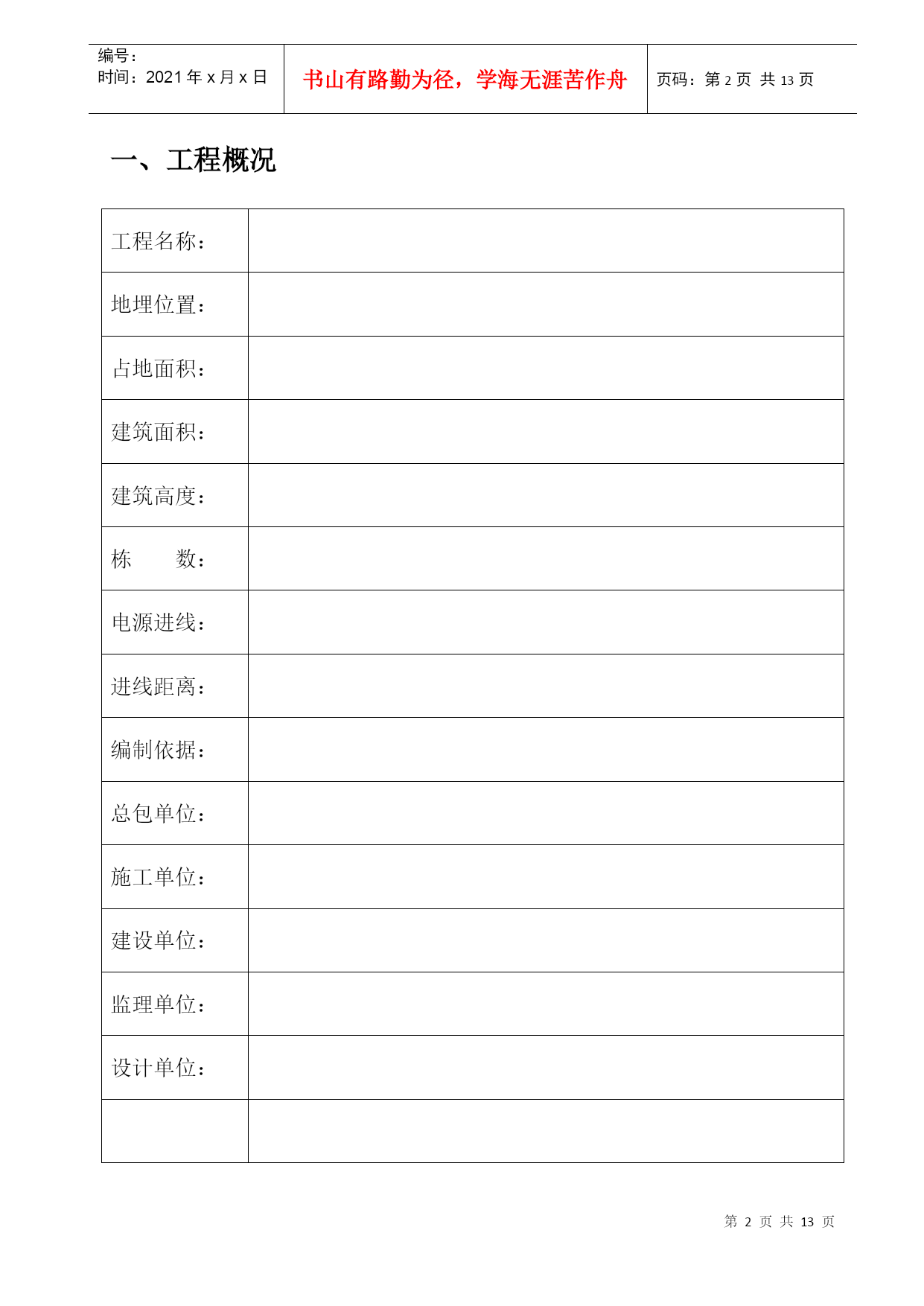

编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第PAGE13页共NUMPAGES13页第PAGE\*MERGEFORMAT13页共NUMPAGES\*MERGEFORMAT13页目录TOC\o"1-1"\f\h\z\uHYPERLINK\l"_Toc185745016"目录PAGEREF_Toc185745016\h1HYPERLINK\l"_Toc185745017"一、工程概况2HYPERLINK\l"_Toc185745018"二、用电设备及计算表3HYPERLINK\l"_Toc185745019"三、配电布置及分配5HYPERLINK\l"_Toc185745020"四、主要分路计算及导线选择6HYPERLINK\l"_Toc185745021"五、安全用电技术措施9HYPERLINK\l"_Toc185745022"六、电气防火措施11HYPERLINK\l"_Toc185745023"七、现场临电平面图（后附）13HYPERLINK\l"_Toc185745023"八、临时用电系统图（后附）13一、工程概况工程名称：地埋位置：占地面积：建筑面积：建筑高度：栋数：电源进线：进线距离：编制依据：总包单位：施工单位：建设单位：监理单位：设计单位：二、用电设备及计算表1、1号配电室1号配电柜序号设备名称规格、型号单位数量单台容量总计名牌容量等效容量P（KW）1塔吊QTZ-80台144KW55.5KW55.5KW2人货电梯SCD200/200K台244KW44KW88KW3木工电锯WB504A台23.5KW3.5KW7.5KW4砂浆机HJ200-B台24KW4KW8KW5木工平刨机台23.5KW3.5KW7KW6输泵机台170KW70KW70KW7钢筋切断机GQ40-1台23.5KW3.5KW7KW8钢筋弯曲机GWF-40A台22.5KW2.5KW5KW9钢筋调直机GT4-14台111KW11KW11KW10切割机台23.5KW3.5KW7KW11插入式振动机HZ-30台61.1KW1.1KW6.6KW12钢筋套丝机TQ-3台15KW5KW5KW13其它小型机械43.5KW3.5KW14KW14小计P1：378KW15电焊机BX6-300台427KVA10.8KW43.2KW16电渣压力焊机BX3-500台150KVA20KW20KW17蒸饭车台1100KVA24KW24KW18热水器台125KWA9KW9KW19小计P2：90KW20总计P总：P=1.155K1(P1+P2)=1.115x0.6x(446+90)=375KW,K=0.6536KW总配进线总隔离开关选择：I=2P=536*2=1072A选择：选择1000型总隔离开关能满足要求。总电线（外线）电缆选择：S≥26PL=26x5.36x1=139mm2；I=2P=1072A，选择2x（VV-3×185+2×95）电缆；最后选择：2x（VV-3×185+2×95）电缆2、变压器选择序号设备名称规格、型号单位数量单台容量总计名牌容量等效容量P（KW）1塔吊QTZ-80台144KW55.5KW55.5KW3人货电梯SCD200/200K台272KW72KW144KW4砼搅拌机JZ350台17.5KW7.5KW7.5KW5砂浆机HJ200-B台14KW4KW4KW6输送泵台190KW90KW90KW7钢筋对焊机台170KW70KW70KW8钢筋切断机GQ40-1台23.5KW3.5KW7KW9钢筋弯曲机GWF-40A台24KW4KW8KW10钢筋调直机GT4-14台17.5KW7.5KW7.5KW11木工电锯WB504A台23.5KW3.5KW7KW12木工平刨机台23KW3KW6KW13切割机台24KW4KW8KW14插入式振动机HZ-30台61.1KW1.1KW6.6KW15钢筋套丝机TQ-3台15KW5KW5KW16其它小型机械15KW17小计P1：446KW18电焊机BX6-300台427KVA10.8KW43.2KW19电渣压力焊机BX3-500台150KVA20KW20KW20蒸饭车台1100KVA24KW24KW21热水器台130KWA9KW9KW22小计P2：96KW23总计P总：P=1.155K1(P1+P2)=1.155x0.6x(446+90)=542KW,K=0.6542KW变压器选择：Po=1.4P=1.4×542=758KVA选择：至少选择1台630KVA变压器注：1、塔吊P塔铭牌暂载率一般为40%，通用换算为25%暂载率：P
