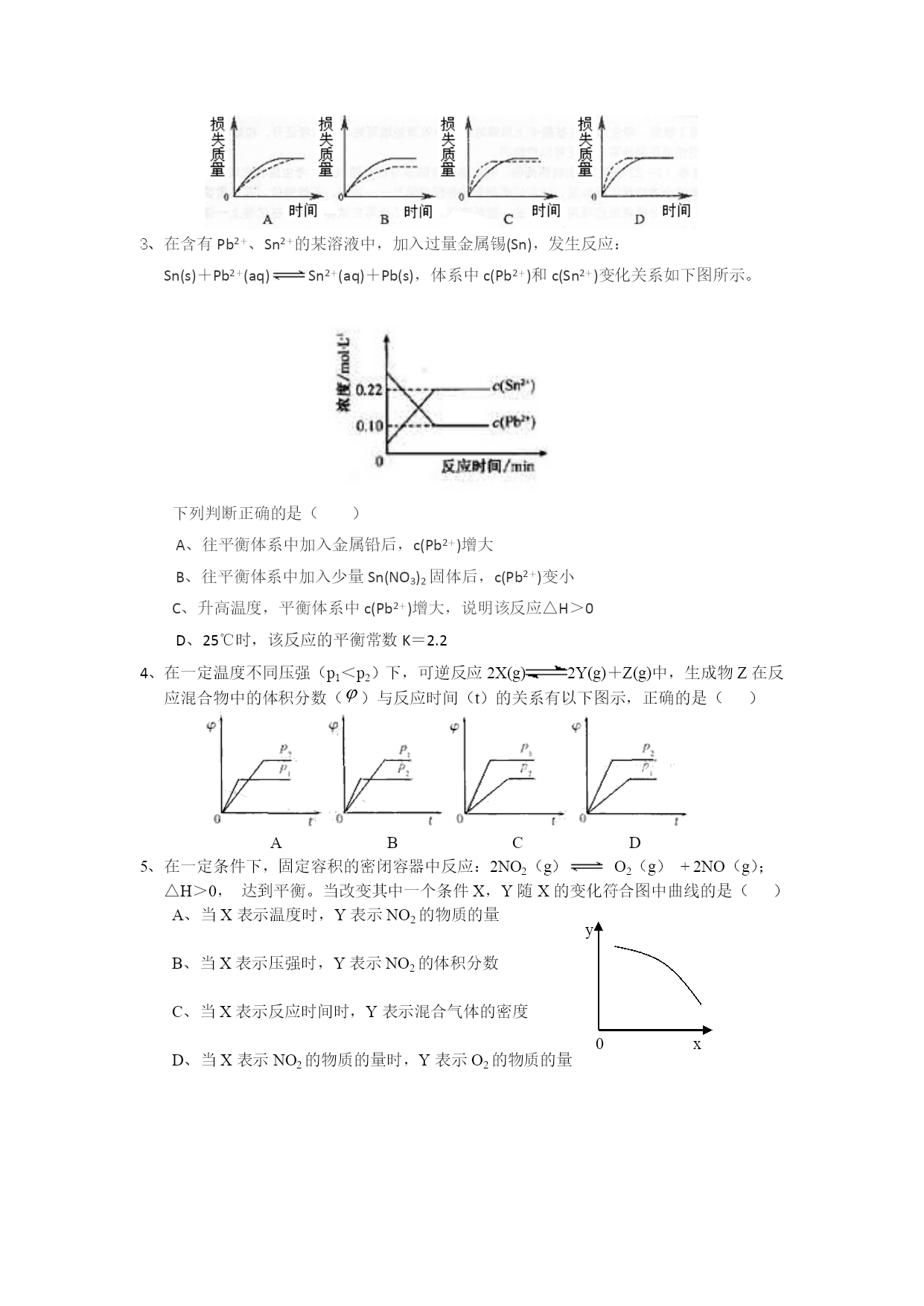

化学平衡的图像分析一、化学反应速率和化学平衡的图像类型1、速率—时间图2、速率—条件图3、化学量—时间图4、化学量—条件图5、化学量—条件—时间图二、速率与平衡图像的分析方法1、一看图像的类型，弄清图像的纵坐标代表什么量，横坐标代表什么量。2、二看几个重要的点，如起点、转折点、交叉点、极值点，理解它的化学含义3、三看曲线的变化趋势，是递增的曲线，还是递减的曲线，并把“平”与“陡”、“直”所代表的的斜率意义与化学含义建立起来。4、四看分析方法，最重要的方法是“先拐先平，定一议二”。“先拐先平”，指的是先达到转折点，意味着先达到平衡，就意味着反应速率越快；“定一议二”，指的是确定一个量不变，去分析一个化学量随着另一个化学量改变而改变的趋势。三、速率与平衡图像所解决的问题1、由起点和变化趋势，可以分析反应物和生成物2、由正逆反应速率的大小比较，以及化学量的改变，分析平衡移动的方向。3、由化学量的改变和压强的关系，可以分析具体气体反应的计量系数特征，并可分析反应物和生成物的状态。4、由化学量的改变和温度的关系，可以分析具体反应的能量特征，分析反应是吸热反应还是放热反应。5、由平衡移动中正逆反应速率的改变，或者化学量随条件改变而改变的情况，可以反应浓度、压强、温度、催化剂等条件改变的可能性。6、由化学量在一定时间内的改变量，可以分析反应的计量系数，以及计算转化率、反应速率、平衡常数、百分含量等。四、强化练习1、电镀废液中Cr2O72－可通过下列反应转化成铬黄(PbCrO4)：Cr2O72－（aq）+2Pb2＋（aq）+H2O（l）2PbCrO4（s）+2H＋（aq）ΔH<0该反应达平衡后，改变横坐标表示的反应条件，下列示意图正确的是（）2、、将Ag块状碳酸钙跟足量盐酸反应，反应物损失的质量随时间的变化曲线如下图的实线所示，在相同的条件下，将BgA粉末状碳酸钙与同浓度盐酸反应，则相应的曲线（图中虚线所示）正确的是（）3、在含有Pb2＋、Sn2＋的某溶液中，加入过量金属锡(Sn)，发生反应：Sn(s)＋Pb2＋(aq)Sn2＋(aq)＋Pb(s)，体系中c(Pb2＋)和c(Sn2＋)变化关系如下图所示。下列判断正确的是（）A、往平衡体系中加入金属铅后，c(Pb2＋)增大B、往平衡体系中加入少量Sn(NO3)2固体后，c(Pb2＋)变小C、升高温度，平衡体系中c(Pb2＋)增大，说明该反应△H＞0D、25℃时，该反应的平衡常数K＝2.24、在一定温度不同压强（p1＜p2）下，可逆反应2X(g)2Y(g)＋Z(g)中，生成物Z在反应混合物中的体积分数（）与反应时间（t）的关系有以下图示，正确的是（）ABCD5、在一定条件下，固定容积的密闭容器中反应：2NO2（g）AUTOTEXT<=>\*MERGEFORMATO2（g）+2NO（g）；△H＞0，达到平衡。当改变其中一个条件X，Y随X的变化符合图中曲线的是（）0xyA、当X表示温度时，Y表示NO2的物质的量B、当X表示压强时，Y表示NO2的体积分数C、当X表示反应时间时，Y表示混合气体的密度D、当X表示NO2的物质的量时，Y表示O2的物质的量
