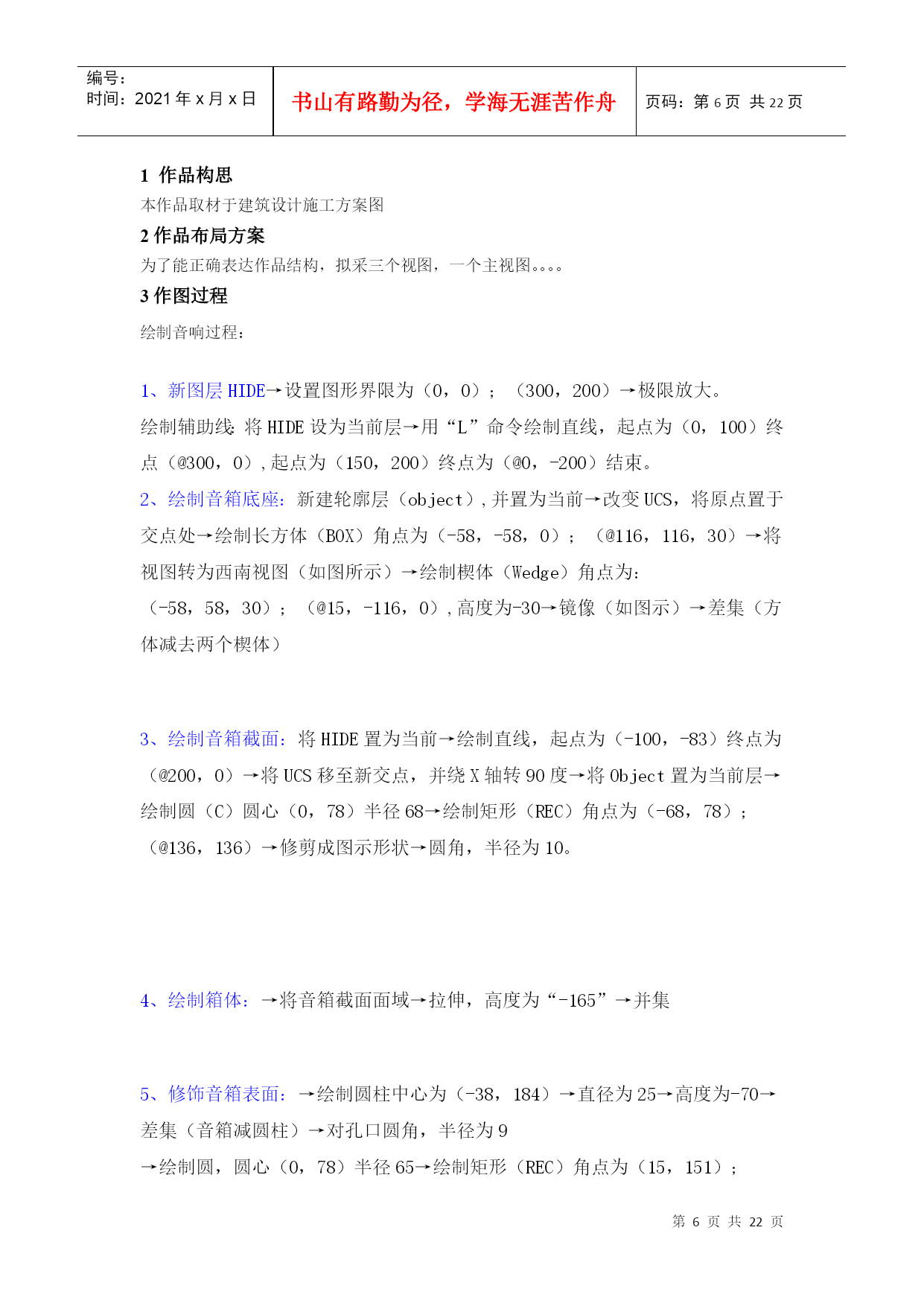

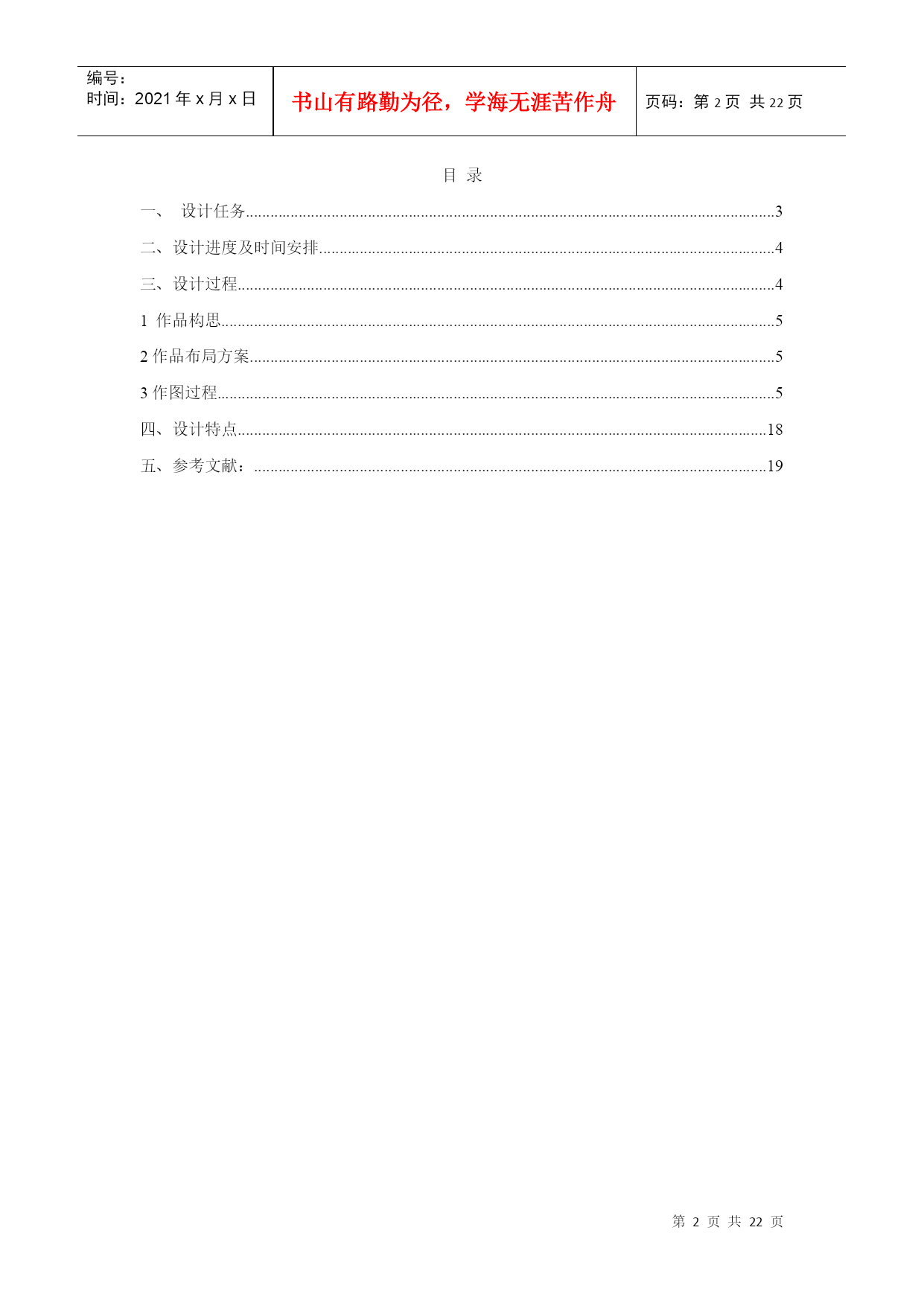

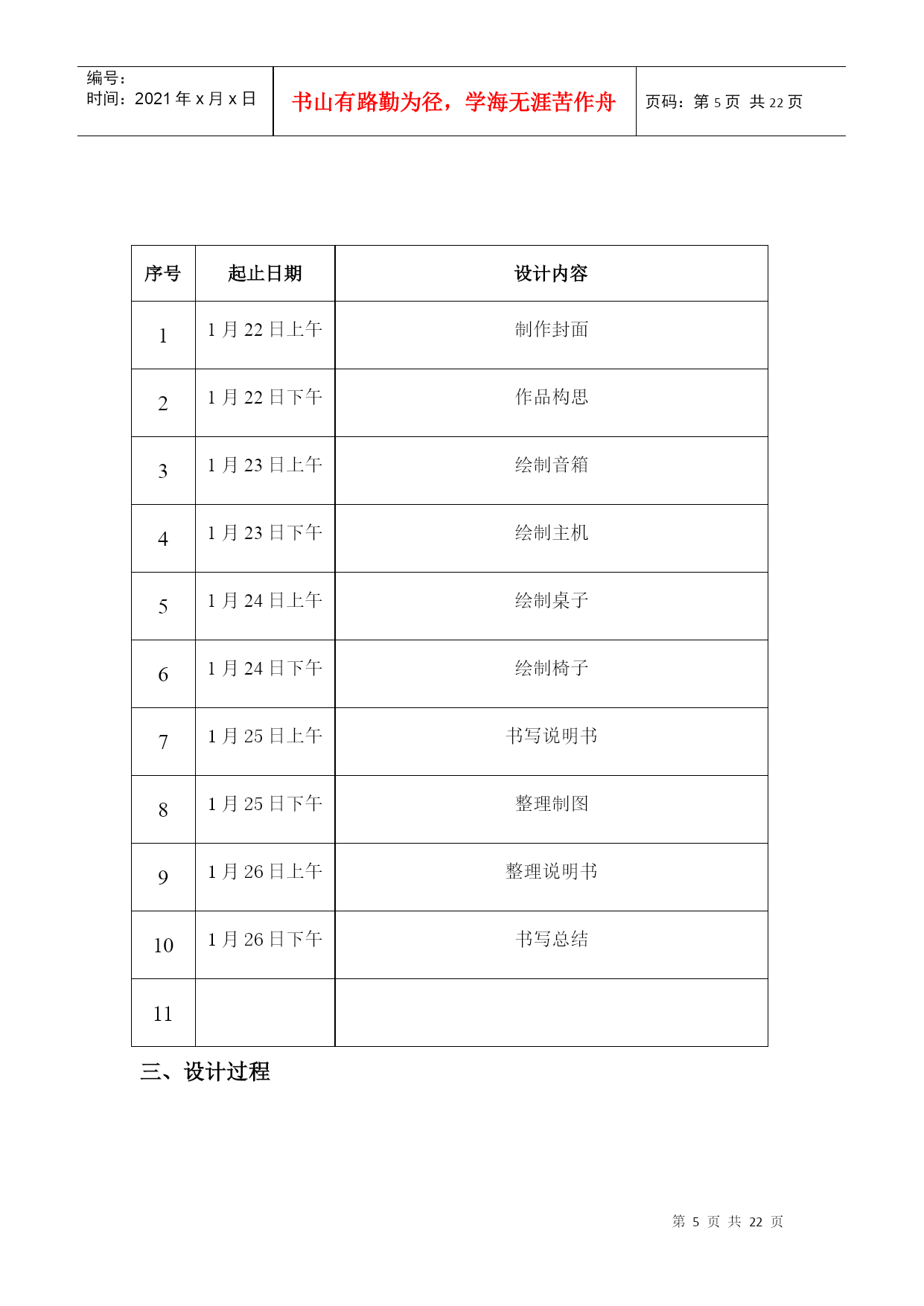

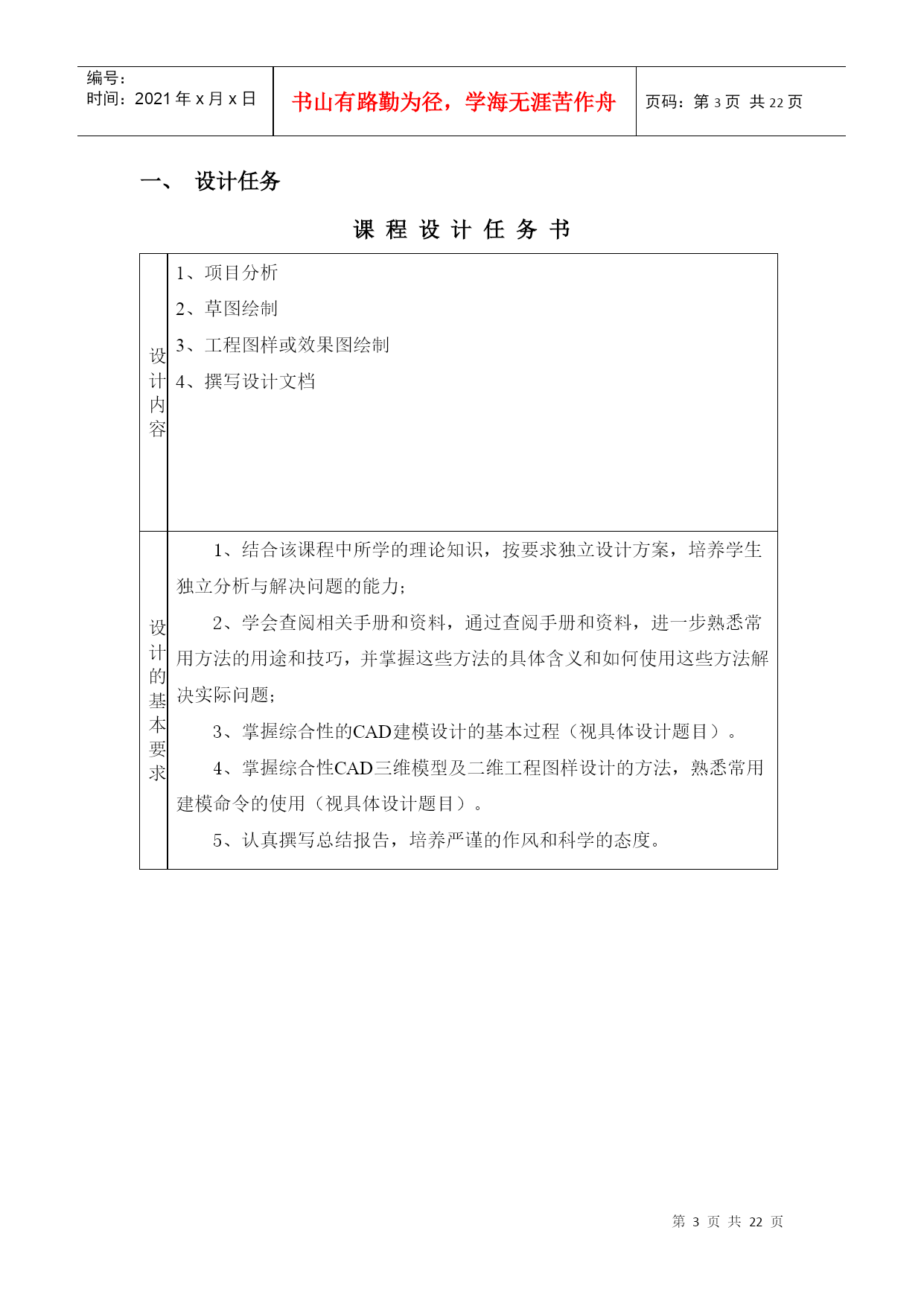

编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第PAGE22页共NUMPAGES22页第PAGE\*MERGEFORMAT22页共NUMPAGES\*MERGEFORMAT22页AUTOCAD课程设计课程名称CAD图形设计设计题目主机，音箱，桌子，椅子专业班级信息0503学生姓名郭永安学号2指导教师谢金生起止日期2007年1月22日至1月26日信息工程系目录TOC\o"1-3"\h\z\uHYPERLINK\l"_Toc472208985"一、设计任务PAGEREF_Toc472208985\h3HYPERLINK\l"_Toc472208986"二、设计进度及时间安排PAGEREF_Toc472208986\h4HYPERLINK\l"_Toc472208987"三、设计过程PAGEREF_Toc472208987\h4HYPERLINK\l"_Toc472208988"1作品构思PAGEREF_Toc472208988\h5HYPERLINK\l"_Toc472208989"2作品布局方案PAGEREF_Toc472208989\h5HYPERLINK\l"_Toc472208990"3作图过程PAGEREF_Toc472208990\h5HYPERLINK\l"_Toc472208991"四、设计特点PAGEREF_Toc472208991\h18HYPERLINK\l"_Toc472208992"五、参考文献：PAGEREF_Toc472208992\h19一、设计任务课程设计任务书设计内容1、项目分析2、草图绘制3、工程图样或效果图绘制4、撰写设计文档设计的基本要求1、结合该课程中所学的理论知识，按要求独立设计方案，培养学生独立分析与解决问题的能力；2、学会查阅相关手册和资料，通过查阅手册和资料，进一步熟悉常用方法的用途和技巧，并掌握这些方法的具体含义和如何使用这些方法解决实际问题；3、掌握综合性的CAD建模设计的基本过程（视具体设计题目）。4、掌握综合性CAD三维模型及二维工程图样设计的方法，熟悉常用建模命令的使用（视具体设计题目）。5、认真撰写总结报告，培养严谨的作风和科学的态度。主要参考文献1，AutoCAD2006实用教程主编：宋小春中国水利水电出版社2，AUTOCAD2006实验指导主编：宋小春中国水利水电出版社3，AUTOCAD教程作者：谢金生二、设计进度及时间安排进度计划表成绩考核序号起止日期设计内容11月22日上午制作封面21月22日下午作品构思31月23日上午绘制音箱41月23日下午绘制主机51月24日上午绘制桌子61月24日下午绘制椅子71月25日上午书写说明书81月25日下午整理制图91月26日上午整理说明书101月26日下午书写总结11三、设计过程1作品构思本作品取材于建筑设计施工方案图2作品布局方案为了能正确表达作品结构，拟采三个视图，一个主视图。。。。3作图过程绘制音响过程：1、新图层HIDE→设置图形界限为（0，0）；（300，200）→极限放大。绘制辅助线：将HIDE设为当前层→用“L”命令绘制直线，起点为（0，100）终点（@300，0）,起点为（150，200）终点为（@0，-200）结束。2、绘制音箱底座：新建轮廓层（object）,并置为当前→改变UCS，将原点置于交点处→绘制长方体（BOX）角点为（-58，-58，0）；（@116，116，30）→将视图转为西南视图（如图所示）→绘制楔体（Wedge）角点为：（-58，58，30）；（@15，-116，0）,高度为-30→镜像（如图示）→差集（方体减去两个楔体）3、绘制音箱截面：将HIDE置为当前→绘制直线，起点为（-100，-83）终点为（@200，0）→将UCS移至新交点，并绕X轴转90度→将Object置为当前层→绘制圆（C）圆心（0，78）半径68→绘制矩形（REC）角点为（-68，78）；（@136，136）→修剪成图示形状→圆角，半径为10。4、绘制箱体：→将音箱截面面域→拉伸，高度为“-165”→并集5、修饰音箱表面：→绘制圆柱中心为（-38，184）→直径为25→高度为-70→差集（音箱减圆柱）→对孔口圆角，半径为9→绘制圆，圆心（0，78）半径65→绘制矩形（REC）角点为（15，151）；（@50，60）→绘制直线（L）第一点为矩形左上角点，第二点为圆的切点，两个回车→起点右下角点→圆的切点（右端点），两个回车→起点为（65，126
