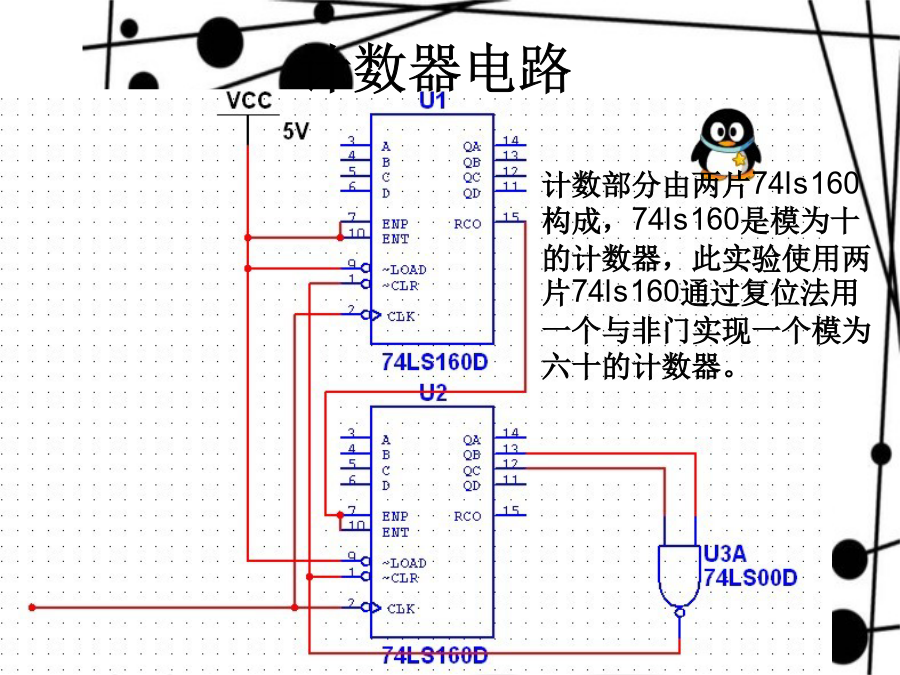

课程设计报告秒表计时器设计实验小组成员：全佳辉，刘超时间：2011年6月17日指导老师：李芹课程设计报告设计所选用的元件系统框图电路图电路可分为三部分：脉冲产生电路，计数器部分，译码显示部分。⊙脉冲产生电路脉冲产生电路是由555定时器构成，外围连接一些电阻和电容。此电路振荡周期为1秒，频率为1HZ。多谐振荡器的振荡周期T=tw1+tw2:tw1=0.69(R1+R2)C;tw2=0.69R2C;设C等于10μF通过公式,R1理论值为零，R2=70KΩ,实际值为2.1KΩ左右。计数器电路CD4511管脚信息DA~DD为输入端，OA~OF为译码输出端。4管脚为零消隐，3，5为使能端。PPT展示到此结束谢谢。！~
