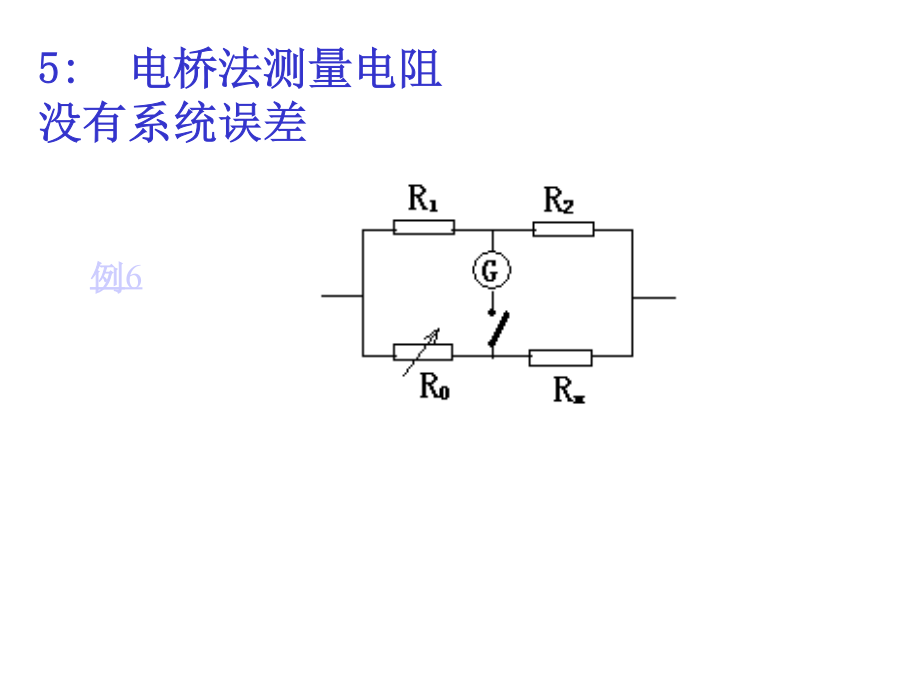

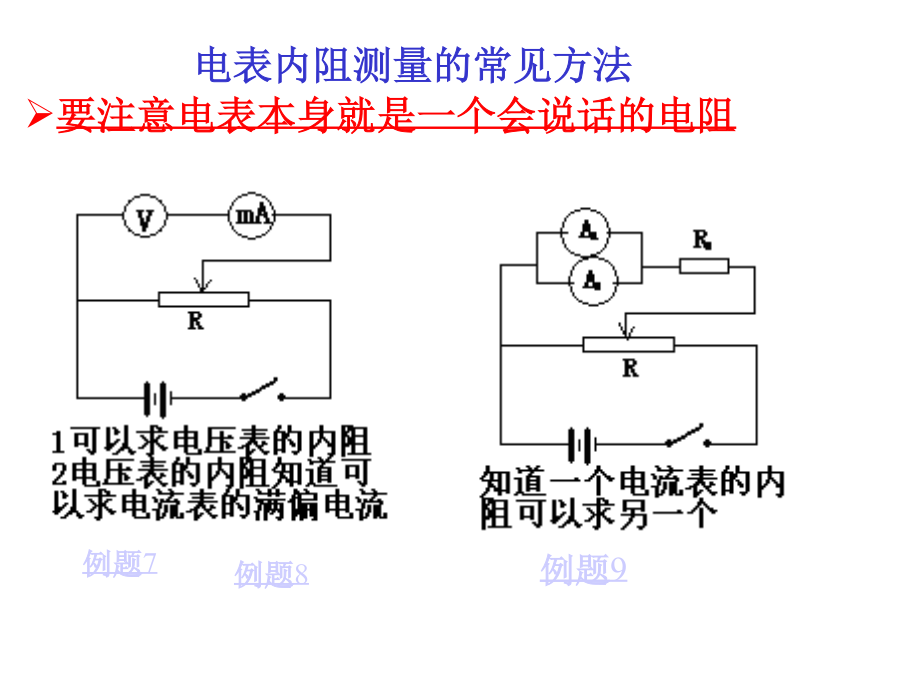

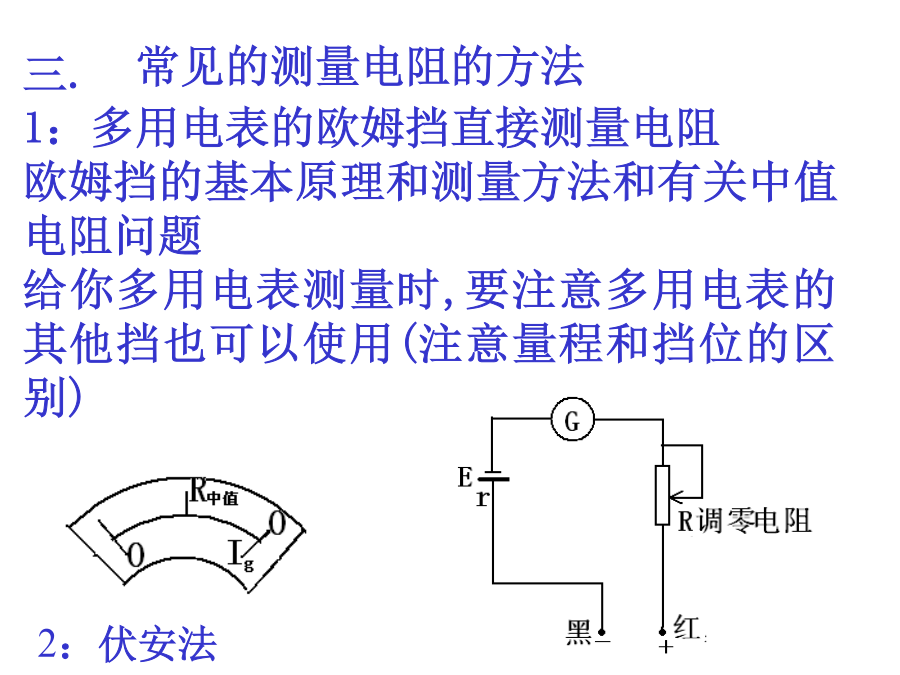

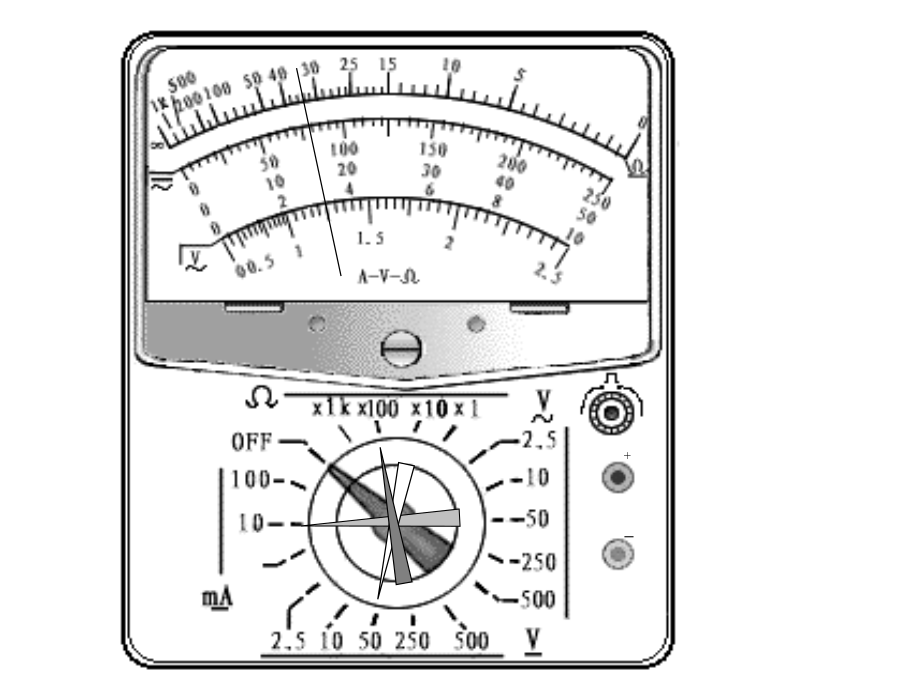

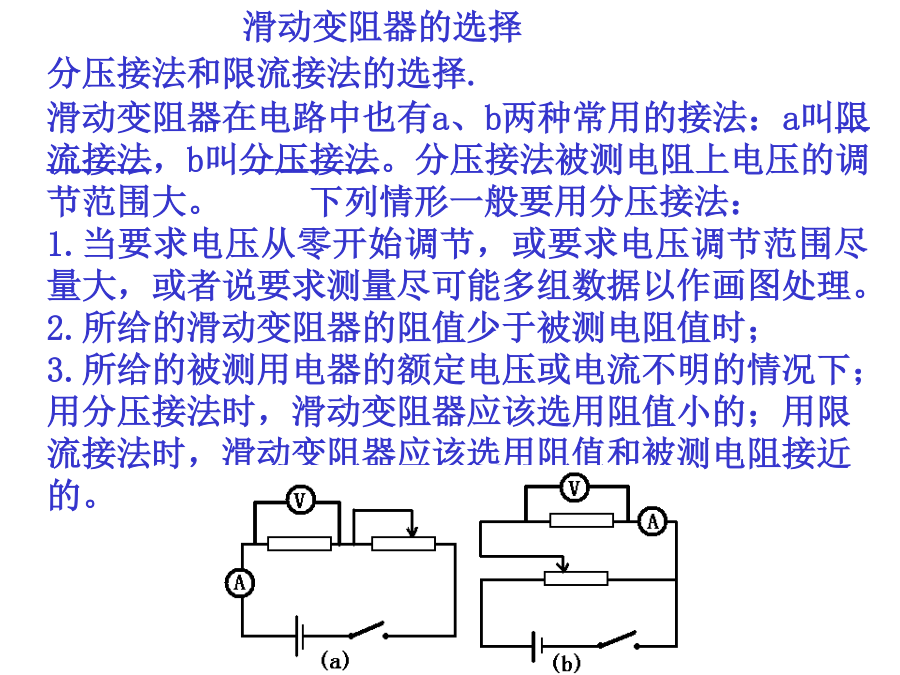

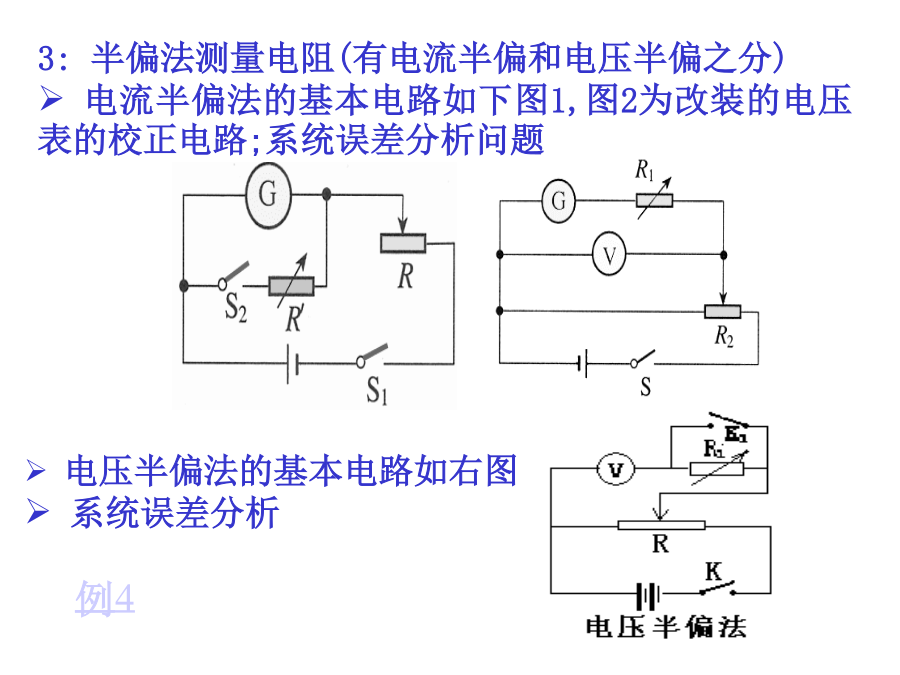

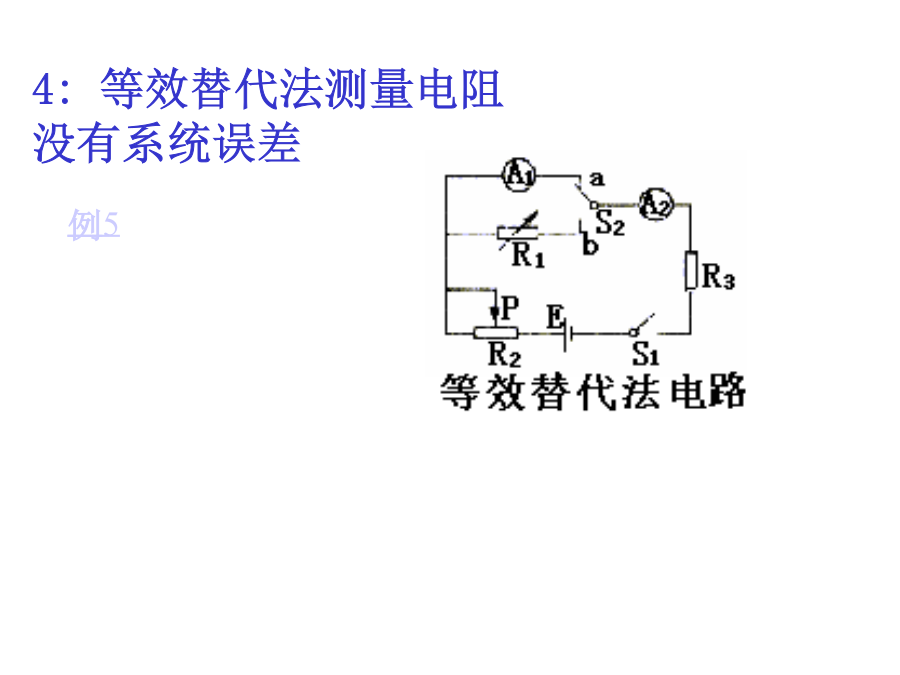

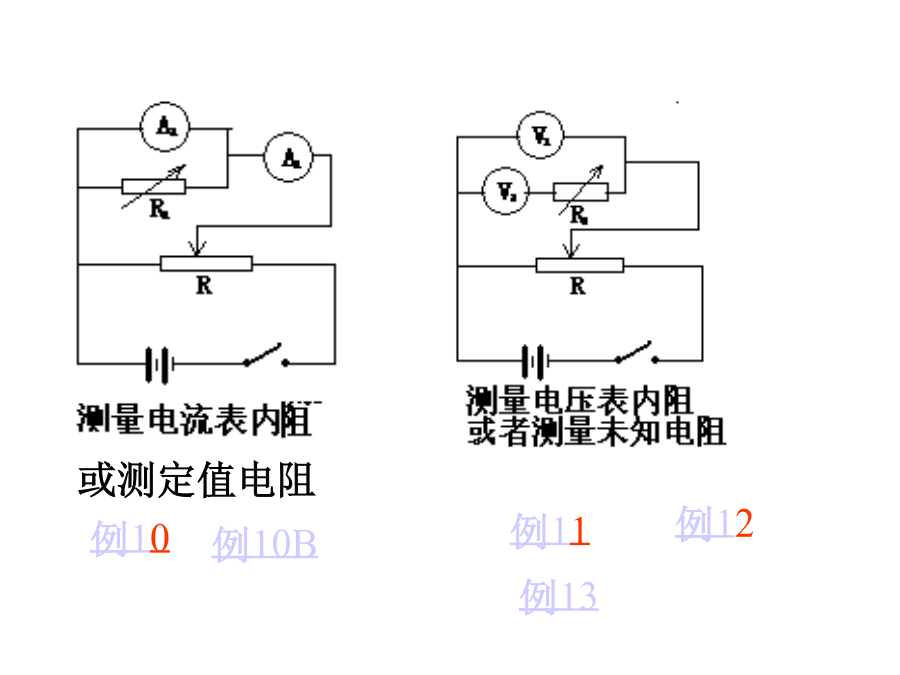

浙江省桐乡市高级中学分压接法和限流接法的选择.滑动变阻器在电路中也有a、b两种常用的接法：a叫限流接法，b叫分压接法。分压接法被测电阻上电压的调节范围大。下列情形一般要用分压接法：1.当要求电压从零开始调节，或要求电压调节范围尽量大，或者说要求测量尽可能多组数据以作画图处理。2.所给的滑动变阻器的阻值少于被测电阻值时；3.所给的被测用电器的额定电压或电流不明的情况下；用分压接法时，滑动变阻器应该选用阻值小的；用限流接法时，滑动变阻器应该选用阻值和被测电阻接近的。二．伏安法测量电阻时的内接和外接问题1.内接外接系统误差的偏大偏小问题;2.什么情形下用内接和外接问题A:粗判被测电阻的大小,B:触碰法比较.3.当电压表或电流表内阻已知的时候可以消除系统误差.例14.用伏安法描绘小灯泡的伏安特性曲线类问题如上海高考的二极管特性，广东高考的热敏电阻特性曲线，06年的全国卷II和北京卷三.1：多用电表的欧姆挡直接测量电阻欧姆挡的基本原理和测量方法和有关中值电阻问题给你多用电表测量时,要注意多用电表的其他挡也可以使用(注意量程和挡位的区别)+3:半偏法测量电阻(有电流半偏和电压半偏之分)电流半偏法的基本电路如下图1,图2为改装的电压表的校正电路;系统误差分析问题4:等效替代法测量电阻没有系统误差5:电桥法测量电阻没有系统误差要注意电表本身就是一个会说话的电阻例10例题13总结:1.测定值电阻的方法一般用伏安法;其他可借用测电压表或电流表的方法3.测电压表内阻的基本方法A:半偏法;B:二个电压表的串联法;C:电压表直接与电流表连接测D:电压表与定值电阻(或电阻箱)的组合一直流电压表V，量程为1V，内阻为1000，现将一个阻值在5000-7000之间的固定电阻R1与此电压表串联，以扩大电压表量程，为求得扩大后量程的准确值，再给定一直流电源（电动势E为6-7V，内阻不计）、一阻值R2＝2000的固定电阻、两个单刀开关S1、S2及导线若干。（1）为达到上述目的，将对应的图连成一个完整的实验电路图。（2）连线完成以后，当S1、S2均闭合时，电压表示数为0.90V；当S1闭合，S2断开时，电压表示数为0.70V。由此可以计算出改装后电压表的量程为__________V，电动势为__________V。右图为一电学实验的实物连线图.该实验可用来测量待测电阻Rx的阻值(约500Ω).图中两具电压表量程相同,内阻都很大.实验步骤如下:1调节电阻箱,使它的阻值R0与待测电阻的阻值接近;将滑动变阻器的滑动头调到最右端.2合上开关S.3将滑动变阻器的滑动头向左端滑动,使两个电压表指针都有明显偏转.4记下两个电压表V1和V2的读数U1和U25多次改变滑动变阻器滑动头的位置,记下V1和V2的多组读数U1和U26求Rx的平均值.回答下面问题:（Ⅰ）根据实物连线图在虚线框内画出实验的电路原理图，其中电阻箱的符号为，滑动变阻器的符号为，其余器材用通用的符号表示。（Ⅱ）不计电压表内阻的影响，用U1、U2和R0表示Rx的公式为Rx=___________（Ⅲ）考虑电压表内阻的影响,用U1、U2、R0、V1的内阻r1、V2的内阻r2表示Rx的公式为Rx=__________________用电流表和电压表测电池的电动势和内电阻例:如图是测量电源内电阻的电路，下列关于误差的说法，正确的是()A.由于电流表的分压作用，使内电阻的测量值小于真实值；B.由于电流表的分压作用，使内电阻的测量值大于真实值；C.由于电压表的分流作用，使内电阻的测量值小于真实值；D.由于电压表的分流作用，使内电阻的测量值大于真实值；图2例:测量“水果电池”的电动势和内电阻：将一个铜片和一个锌片分别插入同一只苹果内，就构成了简单的“水果电池”，其电动势约为1.5V，可是这种电池并不能点亮额定电压为1.5V、额定电流为0.3A的手电筒上的小灯泡。原因是流过小灯泡的电流太小了，经实验测得还不到3mA。现用是量程合适的电压表、电流表以及滑动变阻器、电键、导线等实验器材尽量精确地测定“水果电池”的电动势和内电阻。2.若给出的滑动变阻器有两种规格：A（0--30Ω）、B（0—30KΩ）。本实验应该选用哪个变阻器？3.在实验中根据电压表和电流表的读数值，经描点、连线得到了上图的U---I图象，则根据图中所给的数据，则“水果电池”的电动势和内电阻分别为E=_________V;r=________Ω某同学采用如图甲所示的电路测定电源电动势和内电阻。已知干电池的电动势约为1．5V，内阻约为1Ω；电压表(0一3V，3kΩ)、电流表(0～0．6A，1．0Ω)、滑动变阻器有R1(10Ω，2A)和R2(100Ω，0．1A)各
